Toyota Raize / Fusibles 2022

Fusiblera del motor

Fusiblera del motor
N°ADescripción
- (ST RELAY) Sistema de arranque
- (RDI RELAY) Electroventilador de enfriamiento
- (RDI NO. 2. RELAY) Electroventilador de enfriamiento
1 40A (HTR) Sistema de aire acondicionado
2 30A (RDI) Electroventilador de enfriamiento
3 30A (ST) Sistema de arranque
4 30A WELCAB
5 15A (EFI) Sistema de inyección de combustible multipuerto
6 15A (H-LP LH-LO / H-LP LH) Faro izquierdo de luz baja; Faro izquierdo
7 25A (H-LP HI) Faros de luz alta
8 10A (ST NO.2) Sistema de arranque
10 10A (S/HTR NO.2) Asientos calefaccionados
11 5A (BKUP LP) Luces de reversa
12 10A (ECU-IG2) Unidad de control del motor
13 10A (ENG) Sistema de control del motor
14 15A (H-LP LH-HI) Faro izquierdo de luz alta
15 15A (H-LP RH-HI) Faro derecho de luz alta
16 40A (ABS) Sistema de frenos antibloqueo
16 50A (ABS) Sistema de frenos antibloqueo
17 40A (EPS) Dirección asistida eléctrica
17 50A (EPS) Dirección asistida eléctrica
18 30A (ABS NO.2) Sistema de frenos antibloqueo
19 7.5A (BACK UP NO.3) Luces de reversa
20 15A (P/OUTLET NO.2) Encendedor de cigarrillos / enchufes de corriente
22 15A (H-LP RH-LO, H-LP RH) Faro derecho de luz baja; Faro derecho
23 20A (IG2) Protege varios circuitos
24 20A (IG1) Protege varios circuitos
25 20A (FUEL PUMP) Bomba de combustible
26 30A WELCAB NO. 2
26 10A (4WD) Sistema de tracción en las cuatro ruedas
27 10A (ETCS) Sistema de control electrónico del acelerador
28 5A (DEICER) Descongelador o desempañador
29 10A (HAZ) Luz de emergencia o balizas
31 10A (FOG RR) Luces antiniebla traseras
33 10A (MG CLT) Embrague magnético de A/C
34 15A (BACK UP) Luces de reversa
34 20A (BACK UP) Luces de reversa
35 5A (dRL) Luces de circulación diurna
37 7.5A (EFI NO.2) Sistema de inyección de combustible multipuerto

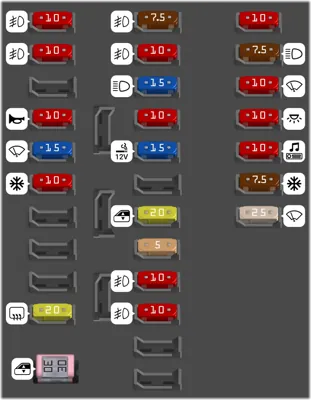

Panel de instrumentos

Panel de instrumentos
N°ADescripción
1 10A Luz Antiniebla Delantera Derecha
2 10A Luz Antiniebla Delantera Izquierda
4 10A Apertura de Maletero, Bocina, Sistema Inmovilizador, Sistema de Llave Inteligente, Arranque, Bloqueo de Dirección, Antirrobo, Control de Bloqueo de Puertas Inalámbrico
5 15A Limpiaparabrisas y Lavaparabrisas Delanteros, Limpiaparabrisas y Lavaparabrisas Traseros
6 10A Aire Acondicionado, Sistema de Audio, Control Automático de Luces, Apertura de Maletero, Panel de Instrumentos, Ventilador de Enfriamiento, Indicador de CVT y Marchas, Control de Cerraduras, Control de Motor, Luces Antiniebla Delanteras, Limpiaparabrisas y Lavaparabrisas Delanteros, Faros, Bocina, Iluminación, Sistema Inmovilizador, Luz Interior, Sistema de Asistencia de Estacionamiento Intuitivo, Sistema de Apagado Automático de Luces, Recordatorio de Luces Encendidas, Toma de Corriente, Sistema de Monitor de Vista Trasera, Desempañador de Ventana Trasera, Limpiaparabrisas y Lavaparabrisas Traseros, Espejo Retrovisor, Advertencia de Cinturón de Seguridad, Bloqueo de Palanca de Cambios, Sistema de Llave Inteligente, Arranque, Bloqueo de Dirección, Luces Traseras, Antirrobo, Señal de Giro y Luz de Advertencia de Peligro, Control de Bloqueo de Puertas Inalámbrico
10 20A Desempañador de Ventana Trasera
11 30A Elevalunas Eléctrico
12 7.5A ABS, Aire Acondicionado, Sistema de Audio, Control Automático de Luces, Apertura de Maletero, Panel de Instrumentos, Ventilador de Enfriamiento, Indicador de CVT y Marchas, Control de Cerraduras, Control de Motor, EPS (Dirección Asistida Eléctricamente), Luces Antiniebla Delanteras, Limpiaparabrisas y Lavaparabrisas Delanteros, Faros, Asistencia de Arranque en Pendiente, Bocina, Iluminación, Sistema Inmovilizador, Sistema de Asistencia de Estacionamiento Intuitivo, Sistema de Apagado Automático de Luces, Recordatorio de Luces Encendidas, Sistema de Comunicación Multiplex (CAN), Toma de Corriente, Sistema de Monitor de Vista Trasera, Desempañador de Ventana Trasera, Limpiaparabrisas y Lavaparabrisas Traseros, Espejo Retrovisor, Advertencia de Cinturón de Seguridad, Bloqueo de Palanca de Cambios, Sistema de Llave Inteligente, SRS (Airbag), Arranque, Bloqueo de Dirección, Luces Traseras, Antirrobo, TRAC (Control de Tracción), Señal de Giro y Luz de Advertencia de Peligro, VSC (Control de Estabilidad del Vehículo), Control de Bloqueo de Puertas Inalámbrico
13 10A ABS, Sistema de Audio, Control Automático de Luces, Apertura de Maletero, Carga, Panel de Instrumentos, Indicador de CVT y Marchas, Control de Cerraduras, Control de Motor, EPS (Dirección Asistida Eléctricamente), Luces Antiniebla Delanteras, Faros, Asistencia de Arranque en Pendiente, Iluminación, Sistema Inmovilizador, Sistema de Asistencia de Estacionamiento Intuitivo, Sistema de Apagado Automático de Luces, Recordatorio de Luces Encendidas, Sistema de Monitor de Vista Trasera, Advertencia de Cinturón de Seguridad, Sistema de Llave Inteligente, SRS (Airbag), Arranque, Bloqueo de Dirección, Luces Traseras, Antirrobo, TRAC (Control de Tracción), Señal de Giro y Luz de Advertencia de Peligro, VSC (Control de Estabilidad del Vehículo), Control de Bloqueo de Puertas Inalámbrico
14 15A Control Automático de Luces, Faros, Luz Interior, Sistema de Apagado Automático de Luces, Recordatorio de Luces Encendidas
15 10A ABS, Apertura de Maletero, Indicador de CVT y Marchas, Control de Motor, Asistencia de Arranque en Pendiente, Sistema Inmovilizador, Sistema de Llave Inteligente, Arranque, Bloqueo de Dirección, Luz de Freno, Antirrobo, TRAC (Control de Tracción), VSC (Control de Estabilidad del Vehículo), Control de Bloqueo de Puertas Inalámbrico
16 15A Toma de Corriente
18 20A Elevalunas Eléctrico
19 5A Fuente de Alimentación
20 10A Control Automático de Luces, Apertura de Maletero, Luces Antiniebla Delanteras, Limpiaparabrisas y Lavaparabrisas Delanteros, Faros, Sistema Inmovilizador, Sistema de Apagado Automático de Luces, Recordatorio de Luces Encendidas, Limpiaparabrisas y Lavaparabrisas Traseros, Sistema de Llave Inteligente, Arranque, Bloqueo de Dirección, Antirrobo, Señal de Giro y Luz de Advertencia de Peligro, Control de Bloqueo de Puertas Inalámbrico
21 10A ABS, Aire Acondicionado, Sistema de Audio, Control Automático de Luces, Apertura de Maletero, Carga, Panel de Instrumentos, Indicador de CVT y Marchas, Control de Cerraduras, Control de Motor, EPS (Dirección Asistida Eléctricamente), Luces Antiniebla Delanteras, Faros, Asistencia de Arranque en Pendiente, Iluminación, Sistema Inmovilizador, Luz Interior, Sistema de Asistencia de Estacionamiento Intuitivo, Sistema de Apagado Automático de Luces, Recordatorio de Luces Encendidas, Sistema de Comunicación Multiplex (CAN), Sistema de Monitor de Vista Trasera, Desempañador de Ventana Trasera, Bloqueo de Palanca de Cambios, Sistema de Llave Inteligente, SRS (Airbag), Arranque, Bloqueo de Dirección, Luces Traseras, Antirrobo, TRAC (Control de Tracción), Señal de Giro y Luz de Advertencia de Peligro, VSC (Control de Estabilidad del Vehículo), Control de Bloqueo de Puertas Inalámbrico
24 10A Iluminación, Luces Traseras
25 7.5A Control Automático de Luces, Faros, Luz Interior, Sistema de Apagado Automático de Luces, Recordatorio de Luces Encendidas, Bloqueo de Palanca de Cambios
26 10A Limpiaparabrisas y Lavaparabrisas Traseros
27 10A Control Automático de Luces, Luz Interior, Sistema de Apagado Automático de Luces, Recordatorio de Luces Encendidas
28 10A Sistema de Audio, Conector de Enlace de Datos 3, Sistema de Monitor de Vista Trasera
29 7.5A Aire Acondicionado, Panel de Instrumentos, Desempañador de Ventana Trasera, Advertencia de Cinturón de Seguridad
30 25A Limpiaparabrisas y Lavaparabrisas Delanteros
