Toyota RAV4 / Fusibles 2013

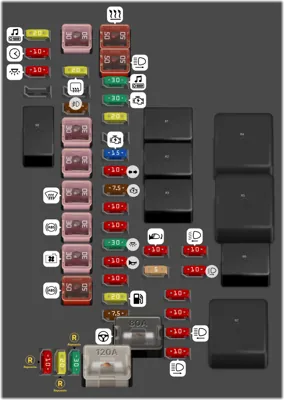

Fusiblera del Motor

Fusiblera del Motor
N°ADescripción
- Relay
- Relay
- Relay
- Relay
- Relay
- Relay
- Relay
- Relay
1 20A RADIO - Sistema de audio
2 10A ECU-B NO.1 - Control remoto inalámbrico, sensor de dirección, ECU principal del cuerpo, reloj, ECU de puerta trasera eléctrica, sistema de advertencia de presión de neumáticos, ECU de memoria de posición de conducción
3 10A DOME - Luz del interruptor del motor, luces interiores, luces de vanidad, luz del compartimiento de equipaje, luces personales
4 30A CDS FAN - Ventiladores de enfriamiento eléctricos
5 20A DEICER - Descongelador del limpiaparabrisas
6 7.5A FOGFR - Luces antiniebla, indicador de luces antiniebla
7 30A PTC HTR NO.2 - Calefactor PTC
8 30A PTC HTR NO.1 - Calefactor PTC
9 30A DEF - Desempañador de la ventana trasera, calefaccionado de espejos
10 30A ABS NO.2 - Control de estabilidad del vehículo
11 30A RDI FAN - Ventiladores de enfriamiento eléctricos
12 50A ABS NO.1 - Control de estabilidad del vehículo
13 50A HTR - Sistema de aire acondicionado
14 50A H-LP-MAN H-LP RH-LO, H-LP LHLO, H-LP RH-HI, H-LP LH-HI, luces diurnas
15 30A AMIP - Sistema de audio
16 30A ST - Sistema de arranque
17 20A EF MAIN N0.1 - Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
18 15A IG2 - METER. IGN, A/B, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
19 10A TURN & HAZ - Medidores e indicadores
20 7.5A AM2 - 1G2, sistema de arranque
21 10A ECU-BN0.2 - ECU del sistema de aire acondicionado, medidores e indicadores, ECU del sistema de clasificación de ocupantes del pasajero delantero, sistema de llave inteligente
22 10A STRG LOCK - ECU del bloqueo de dirección
23 30A D/C CUT - DOME, ECU-B N0.1, RADIO
24 10A HORN - Bocina
25 10A ETCS - Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
26 20A EF MAIN N0.2 - Sensor de flujo de aire, bomba de combustible, sensor trasero de 02
27 7.5A ALT-S/ICS - Sensor de corriente eléctrica
28 80A EPS - Dirección asistida eléctrica
29 120A ALT ABS NO.1. - ABS N0.2. PTC HTR NO.1, PTC HTR N0.2. DEICER, HTR. RDI FAN, CDS FAN. FOG FR. DEF
30 10A MIR HTR - Desempañadores de los espejos retrovisores exteriores, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
31 5A WIPER-S - Interruptor del limpiaparabrisas, sensor de corriente eléctrica
32 10A H-LP LH-LO - Faro izquierdo (baja)
33 10A H-LP RH-LO - Faro derecho (baja)
34 10A EFINO.1 - Medidor de flujo de aire, VSV de control de purga, VSV de ACIS
35 10A EFINO.2 - Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, módulo de bomba de apagado de llave
36 10A H-LP LH-HI - Faro izquierdo (alta), indicador de faro alto
37 10A H-LP RH-HI - Faro derecho (alta)
38 10A SPARE - Fusible de repuesto
39 20A SPARE - Fusible de repuesto
40 30A SPARE - Fusible de repuesto

Fusiblera del habitáculo

Fusiblera del habitáculo
N°ADescripción
1 7.5A STOP - Stop lights
2 10A S/ROOF - Moon roof
3 5A AM1 IG1 G1N0.1,1G1N0.2,1G1N0.3, 1G1 ACC
4 7.5A OBD - On-board diagnosis system
5 20A D/L NO.2 - Power door lock system (side doors). main body ECU
6 7.5A FOG RR - No circuit
7 10A D/L BACK - Power door lock system (back door)
8 15A P/OUTLET NO.1 - Power outlets
9 20A DOORD - Driver's door power window
10 20A DOOR R/R - Right-handrear door power window
11 20A DOOR R/L - Left-hand rear door power window
12 15A WIP RR - Rear window wiper
13 15A WSH - Windshield washe rear window washer
14 7.5A GAUGE - Back-up lights, Blind Spot Monitor System, inside rear view mirror
15 25A WIP FR - Windshield wipers
16 5A SFT LOCK-ACC - Shift lock system ECU
17 15A P/OUTLET NO.2 - Power outlets
18 7.5A ACC - Pover outlets, audio system, outside rear view mirrors, main body ECU, clock, electric current sensor
19 7.5A PANEL - VSC OFF switch, instrument cluster (indicators and naming lights), BSM main switch, all-wheel drive lock switch, windshield wiper deicer switch, multiport fuel injection system/sequential multiport fuel injecion system, intuitive parking assist ECU, seat heater svitches, pover outlets, pover back door switches, air conditioning system svitches, rear window defogger switch, audio system, cup holder light, steering svitches, driver module switch
20 10A TAIL - Parking lights, tail lights, license plate lights, side marker lights, fog lights
21 5A EPS-IG - Electric pover steering
22 10A ECU-IG NO.1 - Dynamic Torque Control AND system ECU, steering sensor, instrument duster (indicators and warning lights), shift control switch
23 5A ECU-IG NO.2 - Main body ECU, wireless remote control, moon roof ECU, audio system, power back door ECU, tire pressure warning system, LDA system, Blind Spot Monitor system
24 7.5A HTR4G - Air conditioning system ECU, air conditioning system switches, rear window defogger switch
25 10A SHTR LH - Left-hand seat heater
26 10A SHTR RH - Right-hand seat heater
27 7.5A IGN - Fuel pump, multiport fuel injection system/sequential multiport fuel injection system, stop lights, steering lock system ECU
28 7.5A A/B - SRS airbag system ECU, front passenger occupant classification system ECU
29 5A METER - Gauges and meters
30 7.5A ECU-IG NO.3 - Alternator, anti-lock brake system/vehicle stability control ECU, stop lights, FAN NO.1, FAN NO.2, FAN NO.3, HTR, PTC, DEF, DEICER, windshield wiper de-icer switch

Fusiblera del habitáculo

Fusiblera del habitáculo
N°ADescripción
1 30A P/SEAT F/L - Asiento eléctrico izquierdo
2 30A P/SEAT F/R - Sin circuito
3 30A PBD - Puerta trasera eléctrica
4 30A PI MAIN - Ventanas eléctricas delanteras, interruptor principal de ventanas eléctricas
