Debajo del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | (STOP) Luces de freno | |
| 2 | 10A | (S/ROOF) Techo corredizo | |
| 3 | 5A | (AM1) IG1 NO.1, IG1 NO.2, IG1 NO.3, ACC | |
| 4 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 5 | 20A | (D/L NO.2) Sistema de cierre centralizado (puertas laterales), ECU del cuerpo principal | |
| 6 | 7.5A | (FOG RR) Sin circuito | |
| 7 | 10A | (D/L BACK) Sistema de cierre centralizado (puerta trasera) | |
| 8 | 15A | (P/OUTLET NO.1) Tomas de corriente | |
| 9 | 20A | (DOOR D) Ventana eléctrica de la puerta del conductor | |
| 10 | 20A | (DOOR R/R) Ventana eléctrica de la puerta trasera derecha | |
| 11 | 20A | (DOOR R/L) Ventana eléctrica de la puerta trasera izquierda | |
| 12 | 15A | (WIP RR) Limpiaparabrisas trasero | |
| 13 | 15A | (WSH) Limpiaparabrisas, lavaparabrisas trasero | |
| 14 | 7.5A | (GAUGE) Luces de reversa, sistema de monitor de punto ciego, espejo retrovisor interior | |
| 15 | 25A | (WIP FR) Limpiaparabrisas | |
| 16 | 5A | (SFT LOCK-ACC) ECU del sistema de bloqueo de cambios | |
| 17 | 15A | (P/OUTLET NO.2) Tomas de corriente | |
| 18 | 7.5A | (ACC) Tomas de corriente, sistema de audio, espejos retrovisores exteriores, ECU del cuerpo principal, reloj, sensor de corriente eléctrica | |
| 19 | 7.5A | (PANEL) Interruptor VSC OFF, tablero de instrumentos (indicadores y luces de advertencia), interruptor principal BSM, interruptor de bloqueo de tracción total, interruptor de deshielo del limpiaparabrisas, sistema de inyección de combustible multipuerto/sistema de inyección secuencial multipuerto, ECU de asistencia de estacionamiento intuitiva, interruptores de calefacción de asientos, tomas de corriente, interruptores de puerta trasera eléctrica, interruptores del sistema de aire acondicionado, interruptor de desempañador de ventana trasera, sistema de audio, luz del portavasos, interruptores del volante, interruptor del módulo del conductor | |
| 20 | 10A | (TAIL) Luces de estacionamiento, luces traseras, luces de matrícula, luces de posición laterales, luces antiniebla | |
| 21 | 5A | (EPS-IG) Dirección asistida eléctrica | |
| 22 | 10A | (ECU-IG NO. 1) ECU del sistema AWD de Control de Torque Dinámico, sensor de dirección, tablero de instrumentos (indicadores y luces de advertencia), interruptor de control de cambios | |
| 23 | 5A | (ECU-IG NO.2) ECU del cuerpo principal, control remoto inalámbrico, ECU del sistema de bloqueo de cambios, sistema de llave inteligente, ECU del techo corredizo, sistema de audio, ECU de puerta trasera eléctrica, sistema de advertencia de presión de neumáticos, sistema LDA, sistema de monitor de punto ciego | |
| 24 | 7.5A | (HTR-IG) ECU del sistema de aire acondicionado, interruptores del sistema de aire acondicionado, interruptor de desempañador de ventana trasera | |
| 25 | 10A | (S-HTR LH) Calefacción del asiento izquierdo | |
| 26 | 10A | (S-HTR RH) Calefacción del asiento derecho | |
| 27 | 7.5A | (IGN) Bomba de combustible, sistema de inyección de combustible multipuerto/sistema de inyección secuencial multipuerto, luces de freno, ECU del sistema de bloqueo de dirección | |
| 28 | 7.5A | (A/B) ECU del sistema de airbag SRS, ECU del sistema de clasificación del ocupante del pasajero delantero | |
| 29 | 5A | (METER) Medidores e indicadores | |
| 30 | 7.5A | (ECU-IG NO.3) Alternador, ECU del sistema de frenos antibloqueo/control de estabilidad del vehículo, luces de freno, FAN NO.1, FAN NO.2, FAN NO.3, HTR, PTC, DEF, DEICER, interruptor de deshielo del limpiaparabrisas |

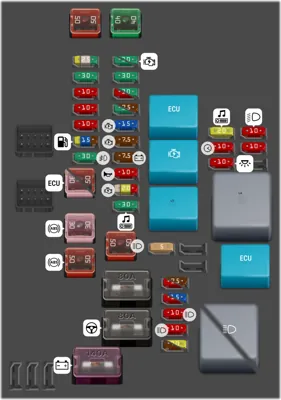

Caja de fusibles en el motor (Tipo 1)
| N° | A | Descripción | |
|---|---|---|---|
| - | Unidad de control del motor (EFI-MAIN NO.2) | ||
| - | Encendido (IG2) | ||
| - | [Diesel]: Unidad de control del motor (EDU). [Gasolina]: Bomba de combustible (C/OPN). [2WW]: Bomba de combustible (FUEL PMP) | ||
| - | Atenuador | ||
| - | Unidad de control del motor (EFI-MAIN NO.1) | ||
| - | Faro (H-LP). | ||
| - | [2AR-FE]: Faro / luz diurna (H-LP/DRL) | ||
| - | 30A | (AMP/BBC NO.3) Sistema de audio | |
| - | 50A | (FUELHTR) [2WW]: Calefactor de combustible | |
| 1 | 20A | (EFI-MAIN NO.1) [2AR-FE]: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, fusibles "EFI NO.1", "EFI NO.2" | |
| 1 | 25A | (EFI-MAIN NO.1) [3ZR-FE, 3ZR-FAE]: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, fusibles "EFI NO.1", "EFI NO.2" | |
| 1 | 30A | (EFI-MAIN NO.1) [Diesel]: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, ECU de transmisión automática, fusibles "EFI NO.3" | |
| 2 | 30A | (TOWING-B) Remolque | |
| 3 | 10A | (STRG LOCK) ECU de bloqueo de dirección | |
| 4 | 10A | (ECU-B NO.2) ECU del sistema de aire acondicionado, indicadores y medidores, sistema de entrada y arranque inteligente, módulo superior | |
| 5 | 10A | (TURN&HAZ) Indicadores y medidores | |
| 6 | 20A | (EFI-MAIN NO.2) [2AR-FE]: Sensor de flujo de aire, bomba de combustible, sensor trasero 02 Diesel: fusibles "EFI NO.1", "EFI NO.2" | |
| 6 | 15A | (EFI-MAIN NO.2) [3ZR-FE, 3ZR-FAE]: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 6 | 7.5A | (EFI-MAIN NO.2) [2WW]: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 7 | 30A | (D/L NO.1) Apertura de puerta trasera, medidor de combinación, doble bloqueo, sistema de entrada y arranque, luz antiniebla delantera, limpiaparabrisas y lavaparabrisas delantero, faro, sistema inmovilizador, luz interior, puerta trasera eléctrica, ventana eléctrica, luz antiniebla trasera, advertencia de cinturón de seguridad, SRS, arranque, bloqueo de dirección, disuasión de robo, sistema de advertencia de presión de neumáticos, control de cierre de puerta inalámbrico | |
| 8 | 30A | (VLVMATIC) Sistema VALVEMATIC | |
| 8 | 50A | (MAIN) [2WW]: ABS, control de crucero auto LSD, control de asistencia en descenso, control de crucero con radar dinámico, control del motor, control de asistencia de arranque en pendiente, sistema de monitor de vista panorámica, sistema de parada y arranque, TRC, VSC | |
| 9 | 30A | (ABS NO.2) Control de estabilidad del vehículo, sistema de frenos antibloqueo | |
| 10 | 50A | (ABS NO.2) Control de estabilidad del vehículo, sistema de frenos antibloqueo | |
| 11 | 40A | (BBC) ECU del sistema de parada y arranque | |
| 12 | 30A | (ST) Sistema de arranque | |
| 12 | 30A | (ST NO.1) Sistema de arranque | |
| 13 | 10A | (ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 13 | 30A | (FUEL PMP) [2WW]: Bomba de combustible | |
| 14 | 30A | (BBC NO.2) [Sin sistema telemático]: ECU del sistema de parada y arranque | |
| 14 | 7.5A | (MAYDAY) [Con sistema telemático]: Sistema de emergencia | |
| 15 | 15A | (IG2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, fusibles "METER", "IGN", "A/B" | |
| 16 | 7.5A | (AM 2) Sistema de arranque, fusible "IG2" | |
| 17 | 7.5A | (ALT-S/ICS) Sensor de corriente eléctrica, alternador | |
| 18 | 10A | (HORN) Bocina | |
| 19 | 25A | (EDU) [Diesel]: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 19 | 20A | (ST NO.2) [3ZR-FAE]: Sistema de arranque | |
| 19 | 10A | (S-HORN) [Con bocina de seguridad]: Robo, disuasión | |
| 20 | 30A | (D/C CUT) Fusibles "DOME", "ECU-B NO.1", "RADIO" | |
| 21 | 50A | (H-LP-MAIN) Fusibles "H-LP RH-LO", "H-LP LH-LO", "H-LP RH-HI", "H-LP LH-HI" | |
| 22 | 80A | (GLOW) Unidad de control de brillo | |
| 23 | 80A | (EPS) Dirección asistida eléctrica | |
| 24 | 140A | (ALT) [Excepto 2WW]: Fusibles "ABS NO.1", "ABS NO.2", "RDI FAN", "FAN NO.1", "S/HTR R/L", "DEICER", "FOG FR", "S/HTR R/R", "CDS FAN", "FAN NO.2", "HTR", "STV HTR", "TOWING-ALT", "HWD NO.1", "HWD NO.2", "H-LP CLN", "DRL", "PTC HTR NO.1", "PTC HTR NO.2" "PTC HTR NO.3", "DEF", "NOISE FILTER", "STOP", "S/ROOF", "AM1", "OBD", "D/L NO.2", "FOG RR", "D/L BACK", "P/OUTLET NO.1", "DOOR D", "DOOR R/R", "DOOR R/L", "WIP RR", "WSH", "GAUGE", "WIP FR", "SFT LOCK-ACC", "P/OUTLET NO.2", "ACC", "PANEL", "TAIL", "D/L NO.2", "EPS-IG", "ECU-IG NO.1", "ECU-IG NO.2", "HTR-IG", "S-HTR LH", "S-HTR RH", "IGN", "A/B", "METER", "ECU-IG NO.3" | |
| 25 | 5A | (WIPER-S) Interruptor de limpiaparabrisas, sensor de corriente eléctrica, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 26 | 10A | (EFI NO.1) [3ZR-FE]: Medidor de flujo de aire, control de purga VSV, ACIS VSV, sensor trasero 02, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial. [3ZR-FAE]: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial. [2AR-FE]: Medidor de flujo de aire, control de purga VSV, ACIS VSV. [1AD-FTV]: Válvula de conmutación de aceite, EDU, VLV de combustible adicional, EGR bypass VSV, interruptor superior de embrague, ECU del sistema de parada y arranque, unidad de control de brillo, medidor de flujo de aire. [2AD-FTV, 2AD-FHV]: EDU, VLV de combustible adicional, EGR bypass VSV, interruptor superior de embrague, medidor de flujo de aire, VNT E-VRV | |
| 26 | 7.5A | (EFI NO.1) [2WW]: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 27 | 10A | (EFI NO.2) [3ZR-FAE]: Sensor de flujo de aire, medidor de flujo de aire, control de purga VSV, ACIS VSV, sensor trasero O2, ECU del sistema de parada y arranque. [2AR-FE]: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, módulo de bomba de apagado de llave. [3ZR-FE, 2AD-FTV, 2AD-FHV]: Sensor de flujo de aire | |
| 27 | 15A | (EFI NO.2) [2WW]: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 28 | 10A | (H-LP LH-HI) Faro izquierdo (luz alta), indicador de luz alta del faro | |
| 29 | 10A | (H-LP RH-HI) Faro derecho (luz alta) | |
| 30 | 7.5A | (EFI NO.3) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, ECU de transmisión automática | |
| 30 | 20A | (EFI NO.3) [2WW]: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 31 | 20A | (RADIO) Sistema de audio | |
| 32 | 10A | (ECU-B NO.1) Control remoto inalámbrico, sensor de dirección, ECU del cuerpo principal, ECU de bloqueo de puertas, reloj, ECU de puerta trasera eléctrica, sistema de advertencia de presión de neumáticos | |
| 33 | 10A | (DOME) Luz del interruptor del motor, luces interiores, luces de vanidad, luz del compartimento de equipaje, luces personales | |
| 34 | 10A | (H-LP LH-LO) Faro izquierdo (luz baja), dial de nivelación manual de faros, sistema de nivelación de faros | |
| 35 | 10A | (RH-LO) Faro derecho (luz baja) |

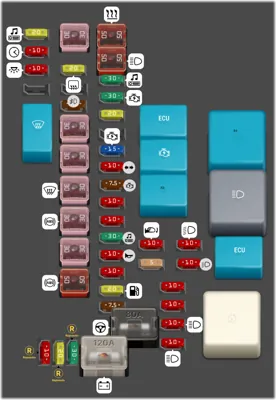

Compartimiento del motor (Tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | (EFI-MAIN NO.2) Unidad de control del motor | ||
| - | (IG2) Encendido | ||
| - | (C/OPN) Bomba de combustible | ||
| - | Pin corto | ||
| - | (H-LP) Faro | ||
| - | (EFI-MAIN NO.1) Unidad de control del motor | ||
| - | Módulo de luces diurnas | ||
| - | (DEF) Desempañador de la ventana trasera | ||
| 1 | 20A | (RADIO) Sistema de audio | |
| 2 | 10A | (ECU-B NO.1) Control remoto inalámbrico, sensor de dirección, ECU de carrocería principal, reloj, ECU de puerta trasera eléctrica, sistema de advertencia de presión de neumáticos, ECU de memoria de posición de conducción | |
| 3 | 10A | (DOME) Luz del interruptor del motor, luces interiores, luces de vanidad, luz del compartimiento de equipaje, luces personales | |
| 4 | 30A | (CDS FAN) Ventiladores de enfriamiento eléctricos | |
| 5 | 20A | (DEICER) Descongelador de limpiaparabrisas | |
| 6 | 7.5A | (FOG FR) Luces antiniebla, indicador de luces antiniebla | |
| 7 | 30A | (PTC HTR NO.2) Calefactor PTC | |
| 8 | 30A | (PTC HTR NO.1) Calefactor PTC | |
| 9 | 30A | (DEF) Desempañador de la ventana trasera, calefacción de espejos | |
| 10 | 30A | (ABS NO.2) Control de estabilidad del vehículo | |
| 11 | 30A | (RDI FAN) Ventiladores de enfriamiento eléctricos | |
| 12 | 50A | (ABS NO.1) Control de estabilidad del vehículo | |
| 13 | 50A | (HTR) Sistema de aire acondicionado | |
| 14 | 50A | (H-LP-MAIN) H-LP RH-LO, H-LP LH-LO, H-LP RH-HI, H-LP LH-HI, luces diurnas | |
| 15 | 30A | (AMP) Sistema de audio | |
| 16 | 30A | (ST) Sistema de arranque | |
| 17 | 20A | (EFI-MAIN NO.1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, EFI NO.1, EFI NO.2 | |
| 18 | 15A | (IG2) MEDIDOR, IGN, A/B, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 19 | 10A | (TURN & HAZ) Medidores e indicadores | |
| 20 | 7.5A | (AM2) IG2, sistema de arranque | |
| 21 | 10A | (ECU-B NO.2) ECU del sistema de aire acondicionado, medidores e indicadores, ECU del sistema de clasificación de ocupante del pasajero delantero, sistema de llave inteligente | |
| 22 | 10A | (STRG LOCK) ECU de bloqueo de dirección | |
| 23 | 30A | (D/C CUT) DOME, ECU-B NO.1, RADIO | |
| 24 | 10A | (HORN) Bocina | |
| 25 | 10A | (ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 26 | 20A | (EFI-MAIN NO.2) Sensor de flujo de aire, bomba de combustible, sensor O2 trasero | |
| 27 | 7.5A | (ALT-S/ICS) Sensor de corriente eléctrica | |
| 28 | 80A | (EPS) Dirección asistida eléctrica | |
| 29 | 120A | (ALT) ABS NO.1, ABS NO.2, PTC HTR NO.1, PTC HTR NO.2, DEICER, HTR, RDI FAN, CDS FAN, FOG FR, DEF | |
| 30 | 10A | (MIR HTR) Desempañadores de espejos retrovisores exteriores, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 31 | 5A | (WIPER-S) Interruptor de limpiaparabrisas, sensor de corriente eléctrica | |
| 32 | 10A | (H-LP LH-LO) Faro izquierdo (baja) | |
| 33 | 10A | (H-LP RH-LO) Faro derecho (baja) | |
| 34 | 10A | (EFI NO.1) Medidor de flujo de aire, VSV de control de purga, VSV de ACIS | |
| 35 | 10A | (EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, módulo de bomba apagado | |
| 36 | 10A | (H-LP LH-HI) Faro izquierdo (alta), indicador de faro alto | |
| 37 | 10A | (H-LP RH-HI) Faro derecho (alta) | |
| 38 | 10A | (SPARE) Fusible de repuesto | |
| 39 | 20A | (SPARE) Fusible de repuesto | |
| 40 | 30A | (SPARE) Fusible de repuesto |
Detrás del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | (P/SEAT F/L) Asiento eléctrico izquierdo | |
| 2 | 30A | (P/SEAT F/R) Sin circuito | |
| 3 | 30A | (PBD) Puerta trasera eléctrica | |
| 4 | 30A | (P/W MAIN) Ventanas eléctricas delanteras, interruptor principal de ventanas eléctricas |
Caja de relés adicional en el compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Ventilador eléctrico de refrigeración (FAN N°2) | ||
| - | Luces antiniebla delanteras (FOG FR) | ||
| - | Claxon | ||
| - | Calefactor (HTR) | ||
| - | Luces diurnas (DRL) | ||
| - | Ventilador eléctrico de refrigeración (FAN N°3) | ||
| - | Ventilador eléctrico de refrigeración (FAN N°1) | ||
| - | Desempañador de la ventana trasera (DEF) | ||
| - | Calefactor PTC (PTC HTR N°1) | ||
| - | Calefactor PTC (PTC HTR N°2) / Desempañador calefaccionado del parabrisas (HWD N°1) | ||
| - | Calefactor PTC (PTC HTR N°3) / Desempañador calefaccionado del parabrisas (HWD N°2) | ||
| - | Luces de freno (STOP LP) | ||
| - | Arrancador (ST). (ST N°1) | ||
| - | Desempañador calefaccionado del parabrisas (DEICER) / Volante calefaccionado (STRG HTR) / Desempañador calefaccionado del parabrisas o volante calefaccionado (DEICER/STRG HTR) | ||
| - | [Con remolque + Diésel]: Ventiladores eléctricos de refrigeración (FAN N°1) / Calefacción del asiento trasero (S/HTR R/L) | ||
| - | Calefacción del asiento trasero (S/HTR R/L) | ||
| - | Calefacción del asiento trasero (S/HTR R/R) | ||
| - | [Con remolque + Diésel]: Ventiladores eléctricos de refrigeración (FAN N°2) Calefactor de boquilla de lavadora (WSH NZL HTR) | ||
| - | Calefactor de boquilla de lavadora (WSH NZL HTR) | ||
| - | Arrancador (ST N°2) | ||
| - | Calefactor PTC de 330W (PTC HTR N°1) / Calefactor PTC de 600W (PTC HTR N°3) | ||
| - | Calefactor PTC (PTC HTR N°2) | ||
| 1 | 5A | (DRL) Luces diurnas | |
| 2 | 30A | (TOWING-ALT) Remolque | |
| 3 | 7.5A | (FOG FR) Luces antiniebla delanteras indicador de luz antiniebla delantera | |
| 4 | 10A | (NOISE FILTER) Filtro de ruido | |
| 5 | 25A | (STV HTR) Calefactor de potencia | |
| 6 | 10A | (S/HTR R/R) Calefacción del asiento (asiento trasero del pasajero) | |
| 7 | 10A | (S/HTR R/L) Calefacción del asiento (asiento trasero del pasajero) | |
| 8 | 5A | (CDS FAN N°2) Ventiladores eléctricos de refrigeración [Diésel] | |
| 10 | 5A | (RDLFAN N 2) Ventiladores eléctricos de refrigeración [Diésel] | |
| 13 | 10A | (MIR HTR) Desempañadores de espejos retrovisores exteriores, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 17 | 50A | (PTC HTR N°1) Calefactor PTC de 600W 840W | |
| 17 | 30A | (PTC HTR N°1) Calefactor PTC de 330W | |
| 18 | 50A | (PTC HTR N°2) Calefactor PTC de 840W | |
| 18 | 30A | (PTC HTR N°2) Calefactor PTC de 330W | |
| 19 | 50A | (PTC HTR N°3) Calefactor PTC de 840W | |
| 19 | 30A | (PTC HTR N°3) Calefactor PTC de 330W | |
| 20 | 40A | (CDS FAN) Ventiladores eléctricos de refrigeración 2WW | |
| 20 | 50A | (FAN N°2) [Diésel]: Con remolque Ventiladores eléctricos de refrigeración | |
| 21 | 40A | (RDI FAN) Ventiladores eléctricos de refrigeración 2WW | |
| 21 | 50A | (FAN N°1) [Diésel]: con remolque Ventiladores eléctricos de refrigeración | |
| 22 | 50A | (HTR) Sistema de aire acondicionado | |
| 23 | 30A | (DEF) Desempañador de la ventana trasera fusible MIR HTR | |
| 24 | 50A | (HWD N°2) Desempañador calefaccionado del parabrisas | |
| 25 | 30A | (H-LP CLN) Limpiador de faros | |
| 26 | 50A | (HWD N°1) Desempañador calefaccionado del parabrisas |
