Compartimento del motor 1
| N° | A | Descripción | |
|---|---|---|---|
| - | Sin identificar | ||
| - | Sin identificar | ||
| - | Sin identificar | ||
| - | Sin identificar | ||
| - | Sin identificar | ||
| - | Sin identificar | ||
| - | Sin identificar | ||
| - | Sin identificar | ||
| 1 | 10A | (H-LP RH) (con sistema de luces de circulación diurna) Faro derecho (luz alta) | |
| 2 | 10A | (H-LP LH) (con sistema de luces de circulación diurna) Faro izquierdo (luz alta) | |
| 3 | 7.5A | (STA) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control electrónico del acelerador | |
| 4 | 10A | (H-LP RL) (con sistema de luces de circulación diurna) Faro derecho (luz baja) | |
| 5 | 10A | (H-LP LL) (con sistema de luces de circulación diurna) Faro izquierdo (luz baja) |
Compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | (C/OPN) | ||
| - | (HEAD) | ||
| - | (EFI) | ||
| - | (FUEL PUMP) | ||
| - | (HORN) | ||
| - | (DEFOG) | ||
| 6 | 25A | (CDS FAN) Ventilador de refrigeración eléctrico | |
| 7 | 10A | (SPARE) Fusible de repuesto | |
| 8 | 15A | (SPARE) Fusible de repuesto | |
| 9 | 20A | (SPARE) Fusible de repuesto | |
| 10 | 15A | (ETCS) Sistema de inyección de combustible multipuerto / sistema de inyección de combustible secuencial multipuerto, sistema de control electrónico del acelerador | |
| 11 | 20A | (EFI NO.1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, sistema de control electrónico del acelerador | |
| 12 | 15A | (H-LP RH) (sin sistema de luces de circulación diurna) Faro derecho | |
| 13 | 30A | (TOWING) Luces del remolque (luces de freno, luces direccionales, luces traseras, luces de reversa) | |
| 14 | 7.5A | (ALT-S) Sistema de carga | |
| 15 | 7.5A | (DRL) (con sistema de luces de circulación diurna) Sistema de comunicación multiplex (sistema de bloqueo de puertas eléctrico, sistema de seguridad, sistema de bloqueo automático de puertas, sistema de control automático de luces, sistema de retardo de apagado de faros, sistema de corte automático de luces traseras, sistema de entrada iluminada, sistema de luces de circulación diurna) | |
| 15 | 15A | (H-LP LH) (sin sistema de luces de circulación diurna) Faro izquierdo | |
| 16 | 30A | (AM2) Sistema de arranque, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, sistema de control electrónico del acelerador, fusibles "IGN 1" y "IGN 2" | |
| 17 | 20A | (TURN-HAZ) Luces direccionales, luces intermitentes de emergencia | |
| 18 | 20A | (RAD NO.3) Sistema de audio del coche | |
| 19 | 10A | (HORN) Bocinas | |
| 20 | 10A | (EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, sistema de control electrónico del acelerador | |
| 21 | 10A | (DOME) Luces interiores centrales y personales, luces personales, luz del compartimento de equipaje, sistema de aire acondicionado, sistema de control remoto inalámbrico, abridor de puerta de garaje, luz del interruptor de encendido, luces de cortesía de la puerta, luz de pie, luces de tocador, antena eléctrica | |
| 22 | 7.5A | (ECU-B) Sistema de comunicación multiplex (sistema de bloqueo de puertas eléctrico, sistema de seguridad, sistema de bloqueo automático de puertas, sistema de control automático de luces, sistema de retardo de apagado de faros, sistema de corte automático de luces traseras, sistema de entrada iluminada, sistema de luces de circulación diurna), sistema de bloqueo de la puerta trasera, sistema de bloqueo de la puerta del conductor y del pasajero delantero, indicadores y medidores | |
| 23 | 15A | (MIR HTR) Calefactores de espejos retrovisores exteriores | |
| 24 | 20A | (RAD NO.1) Sistema de audio del coche | |
| 47 | 30A | (RR HEATER) Sistema de aire acondicionado trasero | |
| 48 | 40A | (HEATER) Sistema de aire acondicionado delantero | |
| 49 | 40A | (DEFOG) Desempañador de la ventana trasera | |
| 50 | 40A | (MAIN) Sistema de arranque, fusibles "H-LP RH", "H-LP LH" y "STA" | |
| 51 | 30A | (DOOR NO.2) Sistema de comunicación multiplex (sistema de bloqueo de puertas eléctrico, sistema de seguridad, sistema de bloqueo automático de puertas) | |
| 55 | 120A | (ALT) Fusibles "AM1", "PWR SEAT", "TAIL", "STOP", "SUN ROOF", "PANEL", "OBD", "FOG", "PWR NO.1", "PWR NO.2", "PWR NO.5", "PWR NO.3", "PWR NO.4", "PWR OUTLET" y "SEAT HTR" | |
| 56 | 60A | (ABS) Sistema de frenos antibloqueo, sistema de control de derrape del vehículo, sistema de control de tracción [modelos de tracción en dos ruedas], sistema de control de tracción activo [modelos de tracción en las cuatro ruedas] |

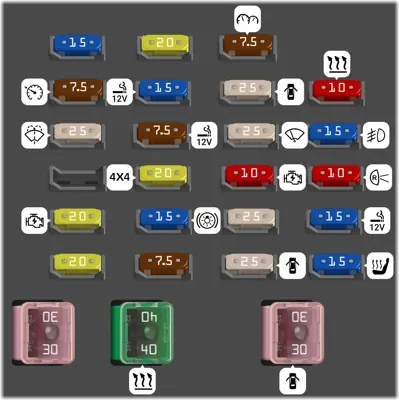

Tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 25 | 15A | (TAIL) Luces traseras, luz de cortesía del portón trasero, luces de matrícula | |
| 26 | 7.5A | (ECU-IG) Sistema de carga, sistema de control de crucero, sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción [modelos de tracción en dos ruedas], sistema de control de tracción activo [modelos de tracción en las cuatro ruedas], sistema de transmisión automática controlado electrónicamente, antena eléctrica, techo corredizo eléctrico, sistema de bloqueo del portón trasero, sistema de bloqueo de la puerta del conductor y del pasajero delantero, indicadores y medidores, pantalla de información múltiple, sistema de airbag SRS, pretensores de los cinturones de seguridad delanteros | |
| 27 | 25A | (WSH) Limpiaparabrisas y lavaparabrisas | |
| 28 | 20A | (IGN 2) Sistema de arranque | |
| 29 | 20A | (PWR NO.3) Ventana eléctrica del pasajero trasero (lado derecho) | |
| 30 | 20A | (PWR NO.4) Ventana eléctrica del pasajero trasero (lado izquierdo) | |
| 31 | 15A | (CIG) Sistemas de aire acondicionado, control eléctrico del espejo retrovisor, encendedor de cigarrillos | |
| 32 | 7.5A | (RAD NO.2) Sistema de audio del coche, antena eléctrica, tomas de corriente, sistema de comunicación multiplex (sistema de bloqueo eléctrico de puertas, sistema de seguridad, sistema de bloqueo automático de puertas, sistema de control automático de luces, sistema de retardo de apagado de faros, sistema de corte automático de luces traseras, sistema de entrada iluminada, sistema de luces de circulación diurna) | |
| 33 | 20A | (4WD) Sistema de control A.D.D., sistema de tracción en las cuatro ruedas | |
| 34 | 15A | (STOP) Luces de freno, luces de freno de montaje alto, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control de estabilidad del vehículo, sistema de control de tracción [modelos de tracción en dos ruedas], sistema de control de tracción activo [modelos de tracción en las cuatro ruedas], sistema de comunicación multiplex (sistema de bloqueo automático de puertas) | |
| 35 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 36 | 7.5A | (PANEL) Luces del tablero de instrumentos, luz de la guantera, luces de los calefaccionadores de asientos, encendedor de cigarrillos, ceniceros, pantalla de información múltiple, sistema de audio del coche, indicadores y medidores y sistemas de aire acondicionado | |
| 37 | 25A | (PWR NO.1) Sistema de bloqueo de la puerta del conductor | |
| 38 | 25A | (WIP) Limpiaparabrisas y lavaparabrisas | |
| 39 | 10A | (IGN 1) Sistema de carga | |
| 40 | 25A | (SUN ROOF) Techo corredizo eléctrico | |
| 41 | 25A | (PWR NO.2) Sistema de bloqueo de la puerta de los pasajeros delanteros | |
| 42 | 10A | (HTR) Sistemas de aire acondicionado, ventilador de refrigeración eléctrico, desempañador de la ventana trasera, calefaccionador del espejo retrovisor exterior | |
| 43 | 15A | (FOG) Luces antiniebla delanteras | |
| 44 | 10A | (GAUGE) Luces de reversa, calefaccionadores de asientos, indicadores y medidores, sistemas de aire acondicionado | |
| 45 | 15A | (PWR OUTLET) Tomas de corriente | |
| 46 | 15A | (SEAT HEATER) Calefaccionadores de asientos | |
| 52 | 30A | (PWR SEAT) Asientos delanteros eléctricos | |
| 53 | 40A | (AM1) Fusibles "HTR", "CIG", "GAUGE", "RAD NO.2", "ECU-IG", "WIPER", "WSH" y "4WD" | |
| 54 | 30A | (PWR NO.5) Sistema de bloqueo eléctrico de puertas, sistema de bloqueo del portón trasero |
