Compartimiento del motor 1
| N° | A | Descripción | |
|---|---|---|---|
| - | (ST) | ||
| - | (DIMMER) | ||
| - | (MG CLT) | ||
| - | (DRL NO.4) | ||
| - | (CDS FAN) | ||
| - | (A/F) | ||
| - | (AIR SUS) | ||
| - | No identificado | ||
| 1 | 10A | (H-LP RH) (con sistema de luces de circulación diurna) Faro derecho (luz alta) | |
| 2 | 10A | (H-LP LH) (con sistema de luces de circulación diurna) Faro izquierdo (luz alta) | |
| 3 | 7.5A | (STA) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control electrónico del acelerador | |
| 4 | 10A | (H-LP RL) (con sistema de luces de circulación diurna) Faro derecho (luz baja) | |
| 5 | 10A | (H-LP LL) (con sistema de luces de circulación diurna) Faro izquierdo (luz baja) |
Compartimiento del motor 2
| N° | A | Descripción | |
|---|---|---|---|
| - | (BATT CHARGE) | ||
| - | (TOWING TAIL) | ||
| 6 | 7.5A | (RSE) Sistema de audio del asiento trasero, sistema de entretenimiento del asiento trasero | |
| 7 | 30A | (TOWING TAIL) Luces del remolque (luces traseras) | |
| 8 | 30A | (BATT CHARGE) Batería auxiliar del remolque | |
| 9 | 30A | (TOWING BRK) Controlador de freno del remolque |
Compartimiento del motor 3
| N° | A | Descripción | |
|---|---|---|---|
| - | Pin corto | ||
| - | (C/OPN) | ||
| - | (FUEL PUMP) Bomba de combustible | ||
| - | (EFI) | ||
| - | (HORN) Bocina | ||
| - | (DEFOG) Desempañador | ||
| - | (HEAD) Faros | ||
| 10 | 25A | (CDS FAN) Ventilador de enfriamiento eléctrico | |
| 11 | 15A | (SPARE) Fusible de repuesto | |
| 12 | 20A | (SPARE) Fusible de repuesto | |
| 13 | 30A | (SPARE) Fusible de repuesto | |
| 14 | 10A | (ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control electrónico del acelerador | |
| 15 | 20A | (EFI NO.1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control electrónico del acelerador | |
| 16 | 15A | (H-LP RH) (sin sistema de luces de circulación diurna) Faro derecho | |
| 17 | 30A | (TOWING) Luces del remolque (luces de freno, luces de giro) | |
| 18 | 7.5A | (ALT-S) Sistema de carga | |
| 19 | 15A | (DRL) (con sistema de luces de circulación diurna) Sistema de comunicación multiplex (sistema de cierre centralizado, sistema de seguridad, sistema de bloqueo automático de puertas, sistema de control automático de luces, sistema de retardo de apagado de faros, sistema de corte automático de luces traseras, sistema de entrada iluminada, sistema de luces de circulación diurna) | |
| 19 | 15A | (H-LP LH) (sin sistema de luces de circulación diurna) Faro izquierdo | |
| 20 | 25A | (AM2) Sistema de arranque, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control electrónico del acelerador, fusibles "IGN 1" e "IGN 2" | |
| 21 | 20A | (TURN-HAZ) Luces de giro, luces de emergencia | |
| 22 | 20A | (RAD NO.3) Sistema de audio/video del automóvil | |
| 23 | 30A | (ST) Sistema de arranque, fusible "STA" | |
| 24 | 10A | (HORN) Bocinas | |
| 25 | 10A | (EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control electrónico del acelerador | |
| 26 | 10A | (DOME) Luces interiores centrales y personales, luces personales, luz del compartimiento de equipaje, sistema de aire acondicionado, sistema de control remoto inalámbrico, abridor de puerta de garaje, luz del interruptor de encendido, luces de cortesía de las puertas, luz de pies, luces de cortesía, antena eléctrica | |
| 27 | 7.5A | (ECU-B) Sistema de comunicación multiplex (sistema de cierre centralizado, sistema de seguridad, sistema de bloqueo automático de puertas, sistema de control automático de luces, sistema de retardo de apagado de faros, sistema de corte automático de luces traseras, sistema de entrada iluminada, sistema de luces de circulación diurna), sistema de bloqueo de la puerta trasera, sistema de bloqueo de las puertas del conductor y del pasajero delantero, indicadores y medidores | |
| 28 | 15A | (MIR HTR) Calefactores de los espejos retrovisores exteriores | |
| 29 | 25A | (RAD NO.1) Sistema de audio del automóvil | |
| 53 | 30A | (RR HEATER) Sistema de aire acondicionado trasero | |
| 54 | 40A | (HEATER) Sistema de aire acondicionado delantero | |
| 55 | 40A | (DEFOG) Desempañador de la luneta trasera | |
| 56 | 40A | (MAIN) Sistema de arranque, fusibles "H-LP RH", "H-LP LH" y "STA" | |
| 57 | 30A | (DOOR NO.2) Sistema de comunicación multiplex (sistema de cierre centralizado, sistema de seguridad, sistema de bloqueo automático de puertas) | |
| 61 | 140A | (ALT) Fusibles "AM1", "PWR SEAT", "TAIL", "STOP", "SUN ROOF", "PANEL", "OBD", "FOG", "PWR NO.1", "PWR NO.2", "PWR NO.5", "PWR NO.3", "PWR NO.4", "PWR OUTLET" y "SEAT HTR" | |
| 62 | 60A | (ABS) Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción [modelos con tracción en dos ruedas], sistema de control de tracción activo [modelos con tracción en las cuatro ruedas] |

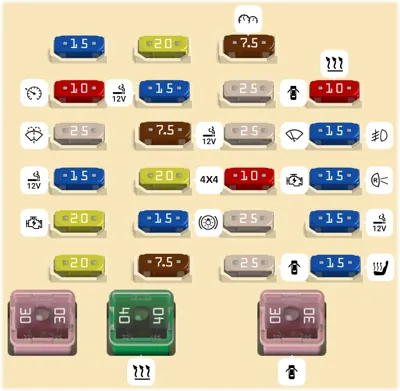

Tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 30 | 15A | (TAIL) Luces traseras, luz de cortesía de la puerta trasera, luces de matrícula | |
| 31 | 10A | (ECU-IG) Sistema de carga, sistema de control de crucero, sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción [modelos de tracción en dos ruedas], sistema de control de tracción activo [modelos de tracción en las cuatro ruedas], sistema de transmisión automática controlado electrónicamente, antena eléctrica, techo corredizo eléctrico, sistema de bloqueo de la puerta trasera, sistema de bloqueo de las puertas del conductor y del pasajero delantero, indicadores y medidores, pantalla de información múltiple, sistema de bolsas de aire SRS, pretensores de los cinturones de seguridad delanteros. | |
| 32 | 25A | (WSH) Limpiaparabrisas y lavaparabrisas | |
| 33 | 15A | (AC INV) Tomas de corriente | |
| 34 | 20A | (IGN 2) Sistema de arranque | |
| 35 | 20A | (PWR NO.3) Ventanilla eléctrica del pasajero trasero (lado derecho) | |
| 36 | 20A | (PWR NO.4) Ventanilla eléctrica del pasajero trasero (lado izquierdo) | |
| 37 | 15A | (CIG) Sistemas de aire acondicionado, control de espejos retrovisores eléctricos, encendedor de cigarrillos | |
| 38 | 7.5A | (RAD NO.2) Sistema de audio del automóvil, antena eléctrica, tomas de corriente, sistema de comunicación multiplex (sistema de bloqueo de puertas eléctrico, sistema de seguridad, sistema de bloqueo automático de puertas, sistema de control automático de luces, sistema de retardo de apagado de faros, sistema de corte automático de luces traseras, sistema de entrada iluminada, sistema de luces de circulación diurna) | |
| 39 | 20A | (4WD) Sistema de control A.D.D., sistema de tracción en las cuatro ruedas | |
| 40 | 15A | (STOP) Luces de freno, luces de freno de montaje alto, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control de estabilidad del vehículo, sistema de control de tracción [modelos de tracción en dos ruedas], sistema de control de tracción activo [modelos de tracción en las cuatro ruedas], sistema de comunicación multiplex (sistema de bloqueo automático de puertas) | |
| 41 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 42 | 7.5A | (PANEL) Luces del tablero de instrumentos, luz de la guantera, luces de los calentadores de asientos, encendedor de cigarrillos, ceniceros, pantalla de información múltiple, sistema de audio/video del automóvil, indicadores y medidores y sistemas de aire acondicionado | |
| 43 | 25A | (PWR NO.1) Sistema de bloqueo de la puerta del conductor | |
| 44 | 25A | (WIP) Limpiaparabrisas y lavaparabrisas | |
| 45 | 10A | (IGN 1) Sistema de carga | |
| 46 | 25A | (SUN ROOF) Techo corredizo eléctrico | |
| 47 | 25A | (PWR NO.2) Sistema de bloqueo de la puerta del pasajero delantero | |
| 48 | 10A | (HTR) Sistemas de aire acondicionado, ventilador de enfriamiento eléctrico, desempañador de la luneta trasera, calefacción del espejo retrovisor exterior | |
| 49 | 15A | (FOG) Luces antiniebla delanteras | |
| 50 | 15A | (GAUGE) Luces de reversa, calentadores de asientos, indicadores y medidores, sistemas de aire acondicionado | |
| 51 | 15A | (PWR OUTLET) Tomas de corriente | |
| 52 | 15A | (SEAT HTR) Calentadores de asientos | |
| 58 | 30A | (PWR SEAT) Asientos delanteros eléctricos | |
| 59 | 40A | (AM1) Fusibles "HTR", "CIG", "GAUGE", "RAD NO.2", "ECU-IG", "WIPER", "WSH" y "4WD" | |
| 60 | 30A | (PWR NO.5) Sistema de bloqueo de puertas eléctrico, sistema de bloqueo de la puerta trasera |
