Compartimento del motor 1
| N° | A | Descripción | |
|---|---|---|---|
| - | (AIR SUS) | ||
| - | (CDS FAN) | ||
| - | (MG CLT) | ||
| - | (A/F) | ||
| - | (DRL NO.4) | ||
| - | (DIMMER) | ||
| - | (ST) | ||
| 1 | 10A | (AIR SUS No.2) Sistema de suspensión de aire de control de altura trasera | |
| 2 | 7.5A | (RSE) Sistema de audio del asiento trasero, sistema de entretenimiento del asiento trasero | |
| 3 | 20A | (A/F) Sensor A/F | |
| 4 | 15A | (SECURITY) Sistema de comunicación multiplex | |
| 5 | 7.5A | (DEF I/UP) Desempañador de la luneta trasera, desempañadores de los espejos retrovisores exteriores, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 6 | 10A | (H-LP LL) (con sistema de luces de circulación diurna) Faro izquierdo (luz de cruce) | |
| 7 | 10A | (H-LP RL) (con sistema de luces de circulación diurna) Faro derecho (luz de cruce) | |
| 8 | 7.5A | (STA) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control electrónico del acelerador | |
| 9 | 10A | (H-LP LH) (con sistema de luces de circulación diurna) Faro izquierdo (luz de carretera) | |
| 10 | 10A | (H-LP RH) (con sistema de luces de circulación diurna) Faro derecho (luz de carretera) |
Compartimento del motor 2
| N° | A | Descripción | |
|---|---|---|---|
| - | (TOWING TAIL) | ||
| - | (BATT CHARGE) | ||
| 11 | 30A | (TOWING TAIL) Luces del remolque (luces traseras) | |
| 12 | 30A | (BATT CHARGE) Batería auxiliar del remolque | |
| 13 | 30A | (TOWING BRK) Conector de freno del remolque |
Compartimento del motor 3
| N° | A | Descripción | |
|---|---|---|---|
| - | Pin corto | ||
| - | (C/OPN) | ||
| - | (HEAD) | ||
| - | (EFI) | ||
| - | (FUEL PUMP) Bomba de combustible | ||
| - | (DEFOG) Desempañador | ||
| - | (HORN) Bocina | ||
| 14 | 25A | (CDS FAN) Ventilador de enfriamiento eléctrico | |
| 15 | 15A | (SPARE) Fusible de repuesto | |
| 16 | 20A | (SPARE) Fusible de repuesto | |
| 17 | 30A | (SPARE) Fusible de repuesto | |
| 18 | 10A | (ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control electrónico del acelerador | |
| 19 | 20A | (EFI NO.1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de diagnóstico a bordo | |
| 20 | 15A | (H-LP RH) Faro derecho [sin sistema de luces de conducción diurna] | |
| 21 | 30A | (TOWING) Luces del remolque (luces de freno, luces de giro, luces traseras) | |
| 22 | 7.5A | (ALT-S) Sistema de carga | |
| 23 | 15A | (DRL) Sistema de luces de conducción diurna [con sistema de luces de conducción diurna] | |
| 23 | 15A | (H-LP LH) Faro izquierdo [sin sistema de luces de conducción diurna] | |
| 24 | 25A | (AM2) Sistema de arranque, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control electrónico del acelerador, fusibles "IGN 1" e "IGN 2" | |
| 25 | 20A | (TURN-HAZ) Luces de giro, luces de emergencia | |
| 26 | 30A | (RAD NO.3) Sistema de audio/video | |
| 27 | 30A | (ST) Sistema de arranque, fusible "STA" | |
| 28 | 10A | (HORN) Bocinas | |
| 29 | 10A | (EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 30 | 10A | (DOME) Luces interiores centrales y personales, luces personales, luz del compartimento de equipaje, sistema de aire acondicionado, sistema de control remoto inalámbrico, abridor de puerta de garaje, luz del interruptor de encendido, luces de cortesía de las puertas, luz de pies, luces de vanidad, indicadores y medidores | |
| 31 | 7.5A | (ECU-B) Sistema de comunicación multiplex (sistema de cierre eléctrico de puertas, sistema de seguridad, sistema de cierre automático de puertas, sistema de control automático de luces, sistema de retardo de apagado de faros, sistema de corte automático de luces traseras, sistema de entrada iluminada, sistema de luces de conducción diurna), sistema de cierre de la puerta trasera, sistema de cierre de las puertas del conductor y del pasajero delantero, indicadores y medidores | |
| 32 | 15A | (MIR HTR) Calefactores de los espejos retrovisores exteriores | |
| 33 | 20A | (RAD NO.1) Sistema de audio, sistema de entretenimiento del asiento trasero | |
| 57 | 40A | (MAIN) Sistema de arranque, fusibles "H-LP RH", "H-LP LH" y "STA" | |
| 58 | 30A | (DOOR NO.2) Sistema de comunicación multiplex (sistema de cierre eléctrico de puertas, sistema de seguridad, sistema de cierre automático de puertas) | |
| 62 | (RR HEATER) Sistema de aire acondicionado trasero | ||
| 63 | (DEFOG) Desempañador de la ventana trasera | ||
| 64 | (HEATER) Sistema de aire acondicionado delantero | ||
| 65 | (AIR SUS) Sistema de suspensión neumática de control de altura trasera | ||
| 66 | (TOWING R/B) Controlador de freno del remolque, luces del remolque (luces traseras), batería auxiliar del remolque | ||
| 67 | (ALT) Fusibles "AM1", "PWR SEAT", "TAIL", "STOP", "SUN ROOF", "PANEL", "OBD", "FOG", "PWR NO.1", "PWR NO.2", "PWR NO.5", "PWR NO.3", "PWR NO.4", "AC INV", "toma de corriente" y "SEAT HTR" | ||
| 68 | (ABS) Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción [modelos de tracción en dos ruedas], sistema de control de tracción activo [modelos de tracción en las cuatro ruedas] | ||
| 69 | (A/PUMP) Sistema de inyección de aire | ||
| 70 | (R/B) Fusibles "A/F" y "SECURITY" |

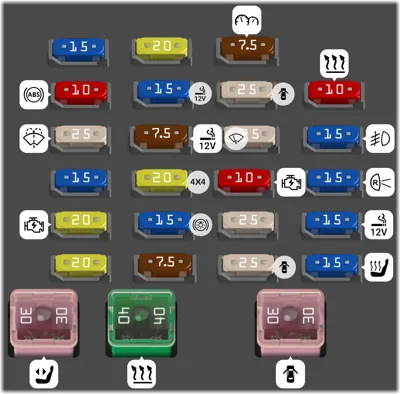

Tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 34 | 15A | (TAIL) Luces traseras, luz de cortesía de la puerta trasera, luces de matrícula | |
| 35 | 10A | (ECU-IG) Sistema de carga, sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción [modelos con tracción en dos ruedas], sistema de control de tracción activo [modelos con tracción en las cuatro ruedas], techo corredizo eléctrico, sistema de bloqueo de la puerta trasera, sistema de bloqueo de las puertas del conductor y del pasajero delantero, indicadores y medidores, pantalla de información múltiple, espejo retrovisor interior con atenuación automática, tomas de corriente, sistema de comunicación multiplex | |
| 36 | 25A | (WSH) Limpiaparabrisas y lavaparabrisas | |
| 37 | 15A | (AC INV) Tomas de corriente | |
| 38 | 20A | (IGN 2) Sistema de arranque | |
| 39 | 20A | (PWR NO.3) Ventanilla eléctrica del pasajero trasero (lado derecho) | |
| 40 | 20A | (PWR NO.4) Ventanilla eléctrica del pasajero trasero (lado izquierdo) | |
| 41 | 15A | (CIG) Sistemas de aire acondicionado, control de espejos retrovisores eléctricos, encendedor de cigarrillos | |
| 42 | 7.5A | (RAD NO.2) Sistema de audio/video, tomas de corriente, sistema de comunicación multiplex (sistema de bloqueo de puertas eléctrico, sistema de seguridad, sistema de bloqueo automático de puertas, sistema de control automático de luces, sistema de retardo de apagado de faros, sistema de corte automático de luces traseras, sistema de entrada iluminada, sistema de luces de circulación diurna) | |
| 43 | 20A | (4WD) Sistema de control A.D.D., sistema de tracción en las cuatro ruedas | |
| 44 | 15A | (STOP) Luces de freno, luces de freno de montaje alto, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control de estabilidad del vehículo, sistema de control de tracción [modelos con tracción en dos ruedas], sistema de control de tracción activo [modelos con tracción en las cuatro ruedas], sistema de comunicación multiplex | |
| 45 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 46 | 7.5A | (PANEL) Luces del tablero de instrumentos, luz de la guantera, luces de los calentadores de asientos, encendedor de cigarrillos, ceniceros, pantalla de información múltiple, sistema de audio/video, indicadores y medidores y sistemas de aire acondicionado | |
| 47 | 25A | (PWR NO.1) Sistema de bloqueo de la puerta del conductor | |
| 48 | 25A | (WIP) Limpiaparabrisas y lavaparabrisas | |
| 49 | 10A | (IGN 1) Sistema de carga | |
| 50 | 25A | (SUN ROOF) Techo corredizo eléctrico | |
| 51 | 25A | (PWR NO.2) Sistema de bloqueo de la puerta del pasajero delantero | |
| 52 | 10A | (HTR) Sistemas de aire acondicionado, ventilador de enfriamiento eléctrico, desempañador de la luneta trasera, calentador del espejo retrovisor exterior | |
| 53 | 15A | (FOG) Luces antiniebla delanteras | |
| 54 | 15A | (GAUGE) Luces de reversa, calentadores de asientos, indicadores y medidores, sistemas de aire acondicionado | |
| 55 | 15A | (PWR OUTLET) Tomas de corriente | |
| 56 | 15A | (SEAT HTR) Calentadores de asientos | |
| 59 | 30A | (PWR SEAT) Asientos eléctricos | |
| 60 | 40A | (AM1) Fusibles "HTR", "CIG", "GAUGE", "RAD NO.2", "ECU-IG", "WIP", "WSH" y "4WD" | |
| 61 | 30A | (PWR NO.5) Sistema de bloqueo de puertas eléctrico, sistema de bloqueo de la puerta trasera |
