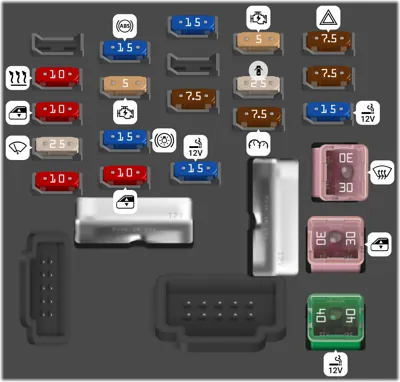

Tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 10A | (HEATER) Sistema de aire acondicionado, desempañador de la ventana trasera | |
| 3 | 10A | (GAUGE) Medidores e indicadores, recordatorios de servicio e indicadores de advertencia (excepto luz de advertencia de descarga y puerta abierta), ventanas eléctricas, sistema de luces diurnas, luces de reversa, puerta corrediza eléctrica, espejo retrovisor interior con auto anti-deslumbramiento, brújula | |
| 4 | 25A | (WIPER) Limpiaparabrisas y lavaparabrisas, limpiaparabrisas y lavaparabrisas trasero | |
| 5 | 10A | (MIRROR-HEATER) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, desempañador de los espejos retrovisores exteriores | |
| 6 | 15A | (ECU-IG) Sistema de control de crucero, sistema de frenos antibloqueo, sistema de control de derrape del vehículo, bloqueo con control remoto inalámbrico, sistema antirrobo | |
| 7 | 5A | (IGN) Medidores e indicadores, sistema de carga, sistema de airbag SRS, pretensores de cinturones de seguridad, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 8 | 15A | (STOP) Luces de freno, sistema de control de crucero, luz de freno elevada, luces traseras | |
| 9 | 10A | (TAIL) Luces de estacionamiento, luces laterales delanteras, luces de placa de matrícula, luces traseras, puerta corrediza eléctrica | |
| 10 | 15A | (PWR-VENT) Ventanas traseras eléctricas de cuarto | |
| 12 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 13 | 15A | (PWR-OUTLET) Tomas de corriente | |
| 14 | 5A | (STARTER) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 15 | 25A | (DOOR) Sistema de bloqueo de puertas eléctricas, sistema antirrobo | |
| 16 | 7.5A | (PANEL) Medidor e indicador, sistema de audio del coche, reloj, sistema de aire acondicionado, control de luz del tablero de instrumentos, desempañador de la ventana trasera, sistema de transmisión automática controlada electrónicamente, luces de emergencia, luces de estacionamiento, asientos calefaccionados, ventanas traseras eléctricas de cuarto, puerta corrediza eléctrica | |
| 17 | 7.5A | (TURN) Luces de señal de giro, luces de emergencia | |
| 18 | 7.5A | (RADIO NO.2) Sistema de audio del coche | |
| 19 | 15A | (CIG) Encendedor de cigarrillos, reloj, controles de los espejos retrovisores eléctricos, sistema de airbag SRS, pretensores de cinturones de seguridad, luces de reversa, sistema antirrobo, sistema de aire acondicionado | |
| 20 | 30A | (DEF) Desempañador de la ventana trasera, fusible "MIRROR-HEATER" 2001 MY SIENNA (OM45406U) | |
| 21 | 30A | (PWR) Ventanas eléctricas, techo solar eléctrico, asiento eléctrico, puerta corrediza eléctrica (lado derecho), fusible "PWR-VENT" | |
| 22 | 40A | (AM1) "CIG", "RADIO NO |
Tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 39 | 5A | (A/C) Sistema de aire acondicionado delantero |
Compartimento del motor (con paquete de remolque)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | MAIN NO.1 | ||
| - | HEAD | ||
| - | ST | ||
| - | MAIN NO.2 | ||
| - | EFI | ||
| - | CIR OPN | ||
| - | FAN NO.2 | ||
| - | FAN NO.3 | ||
| - | FAN NO.1 | ||
| - | HORN | ||
| 1 | 140A | (ALT) Sistema de carga, fusibles "FL ABS", "INP", "HTR" y "R/R A/C" | |
| 2 | 100A | (INP) Fusibles "AM1" y "DEF" | |
| 3 | 40A | (R/R A/C) Sistema de aire acondicionado trasero | |
| 4 | 50A | (HTR) Sistema de aire acondicionado delantero | |
| 5 | 40A | (MAIN) Sistema de luces diurnas, fusibles "H-LP RH (LO)" y "H-LP LH (LO)" | |
| 6 | 40A | (CDS) Ventiladores de enfriamiento eléctricos | |
| 7 | 40A | (RDI) Ventiladores de enfriamiento eléctricos | |
| 8 | 5A | (ALT-S) Sistema de carga | |
| 9 | 15A | (HEAD (RH)) Faro derecho (luz alta) | |
| 10 | 15A | (EFI) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 11 | 10A | (HORN) Bocina, sistema antirrobo | |
| 12 | 10A | (HAZARD) Luces intermitentes de emergencia | |
| 13 | 30A | (AM2) Fusibles "IGN" y "STARTER" | |
| 15 | 15A | (HEAD (LH)) Faro izquierdo (luz alta) | |
| 16 | 20A | (RADIO NO.1) Sistema de audio del coche | |
| 17 | 10A | (DOME) Reloj, luces personales, luces del espejo de vanidad, luces de cortesía de las puertas, luz del compartimento de equipaje, luz de advertencia de puerta abierta, luz del interruptor de encendido, sistema antirrobo, sistema de luces diurnas, luces interiores, sistema de aire acondicionado, control remoto inalámbrico, abridor de puerta de garaje | |
| 18 | 10A | (ECU-B) Sistema de control de crucero, luz de advertencia SRS, puerta corrediza eléctrica | |
| 20 | 20A | (SEAT HTR) Calefactores de asientos | |
| 21 | 25A | (A/F HTR) Sensor de relación aire-combustible | |
| 22 | 30A | (SPARE) Fusible de repuesto | |
| 23 | 15A | (SPARE) Fusible de repuesto | |
| 24 | 10A | (SPARE) Fusible de repuesto |
Compartimento del motor (sin paquete de remolque)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | MAIN NO.2 | ||
| - | MAIN NO.1 | ||
| - | HEAD | ||
| - | ST | ||
| - | CIR OPN | ||
| - | FAN NO.2 | ||
| - | FAN NO.3 | ||
| - | FAN NO.1 | ||
| - | HORN | ||
| - | EFI | ||
| 1 | 140A | (ALT) Sistema de carga, fusibles "FL ABS", "INP", "HTR" y "R/R A/C" | |
| 2 | 100A | (INP) Fusibles "AM1" y "DEF" | |
| 3 | 40A | (R/R A/C) Sistema de aire acondicionado trasero | |
| 4 | 50A | (HTR) Sistema de aire acondicionado delantero | |
| 5 | 40A | (MAIN) Sistema de luces diurnas, fusibles "H-LP RH (LO)" y "H-LP LH (LO)" | |
| 6 | 30A | (CDS) Ventiladores de enfriamiento eléctricos | |
| 7 | 30A | (RDI) Ventiladores de enfriamiento eléctricos | |
| 9 | 20A | (SEAT HTR) Calefaccionadores de asientos | |
| 10 | 25A | (A/F HTR) Sensor de relación aire-combustible | |
| 11 | 10A | (SPARE) Fusible de repuesto | |
| 12 | 15A | (SPARE) Fusible de repuesto | |
| 13 | 30A | (SPARE) Fusible de repuesto | |
| 14 | 5A | (ALT-S) Sistema de carga | |
| 15 | 15A | (HEAD (RH)) Faro derecho (luz alta) | |
| 16 | 15A | (EFI) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 17 | 10A | (HORN) Bocina, sistema antirrobo | |
| 18 | 10A | (HAZARD) Luces intermitentes de emergencia | |
| 19 | 30A | (AM2) Fusibles "IGN" y "STARTER" | |
| 21 | 15A | (HEAD (LH)) Faro izquierdo (luz alta) | |
| 22 | 20A | (RADIO NO.1) Sistema de audio del coche | |
| 23 | 10A | (DOME) Reloj, luces personales, luces del espejo de vanidad, luces de cortesía de las puertas, luz del compartimento de equipaje, luz de advertencia de puerta abierta, luz del interruptor de encendido, sistema antirrobo, sistema de luces diurnas, luces interiores, sistema de aire acondicionado, control remoto inalámbrico, abridor de puerta de garaje | |
| 24 | 10A | (ECU-B) Sistema de control de crucero, luz de advertencia SRS, puerta corrediza eléctrica |
Compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 16 | 20A | (FOG) Luces antiniebla delanteras | |
| 17 | 25A | (ABS NO.3) Sistema de control de derrape del vehículo | |
| 18 | 25A | (ABS NO.2) Sistema de control de derrape del vehículo | |
| 19 | 10A | (H-LP LH (LO)) Faro izquierdo (luz baja) | |
| 20 | 10A | (H-LP RH (LO)) Faro derecho (luz baja) | |
| 21 | 5A | (ABS NO.4) Sistema de control de derrape del vehículo | |
| 47 | 30A | (PWR SLD) Puerta corrediza eléctrica (lado izquierdo) | |
| 48 | 40A | (Rr CLR) Sistema de aire acondicionado trasero | |
| 54 | 60A | (FL ABS) Sistema de frenos antibloqueo |
