Caja de fusibles del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 10A | (ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 2 | 20A | (EFI NO. 1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, fusible “EFI NO. 2” | |
| 3 | 15A | (H−LP RL) Faro derecho (luz baja) | |
| 4 | 20A | (DRL) Sistema de luces diurnas, fusibles “H−LP RH” y “H−LP LH” | |
| 5 | 7.5A | (ALT−S) Sistema de carga | |
| 6 | 15A | (H−LP LL) Faro izquierdo (luz baja), luces antiniebla delanteras | |
| 7 | 25A | (DOOR NO. 2) Sistema de cierre centralizado | |
| 8 | 15A | (HAZ) Luces de señalización, luces de emergencia | |
| 9 | 30A | (RAD NO. 3) Sistema de audio | |
| 10 | 25A | (A/F) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 11 | 10A | (HORN) Bocinas | |
| 12 | 10A | (EFI NO. 2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 13 | 10A | (DOME) Luces personales, luces de vanidad, luces de cortesía de las puertas, luz del compartimento de equipaje, luz del interruptor de encendido, pantalla de información múltiple | |
| 14 | 10A | (ECU−B) Puerta deslizante eléctrica, sistema de aire acondicionado, ventanas eléctricas, sistema de comunicación multiplex, medidor y medidor, sistema de control remoto inalámbrico | |
| 15 | 20A | (RAD NO. 1) Sistema de audio, sistema de entretenimiento de asientos traseros | |
| 16 | 15A | (SPARE) Fusible de repuesto | |
| 17 | 20A | (SPARE) Fusible de repuesto | |
| 18 | 30A | (SPARE) Fusible de repuesto | |
| 19 | 30A | (SPARE) Fusible de repuesto | |
| 20 | 7.5A | (SPARE) Fusible de repuesto | |
| 21 | 10A | (H−LP RH) Faro derecho | |
| 22 | 10A | (H−LP LH) Faro izquierdo | |
| 23 | 7.5A | (RSE) Sistema de entretenimiento de asientos traseros | |
| 24 | 10A | (INJ) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 54 | 30A | (MAIN) Faros, sistema de luces diurnas, fusibles “H−LP RL” y “H−LP LL” | |
| 55 | 30A | (AM2) Fusibles “INJ”, “IGN” y “GAUGE2” | |
| 56 | 30A | (L−RR2 SEAT) Asiento trasero eléctrico | |
| 57 | 30A | (R−RR2 SEAT) Asiento trasero eléctrico | |
| 60 | (RR2 SEAT) Asiento trasero eléctrico | ||
| 61 | (HTR) Sistema de aire acondicionado, fusible “aire acondicionado” | ||
| 62 | (FAN) Ventiladores de enfriamiento eléctricos | ||
| 63 | (PBD) Puerta trasera eléctrica | ||
| 64 | (R−PSD) Puerta deslizante eléctrica derecha | ||
| 65 | (L−PSD) Puerta deslizante eléctrica izquierda | ||
| 66 | (RR aire acondicionado) Sistema de aire acondicionado trasero | ||
| 67 | (DEF) Desempañador de la ventana trasera, fusible “MIR HTR” | ||
| 68 | (ABS1) Sistema de frenos antibloqueo, sistema de control de tracción, sistema de control de estabilidad del vehículo | ||
| 69 | (ABS2) Sistema de frenos antibloqueo, sistema de control de tracción, sistema de control de estabilidad del vehículo | ||
| 70 | (ST) Sistema de arranque | ||
| 71 | (ALT) Sistema de carga, fusibles “RR aire acondicionado”, “HTR”, “FAN”, “PBD”, “R−PSD”, “L−PSD” y “DEF” |

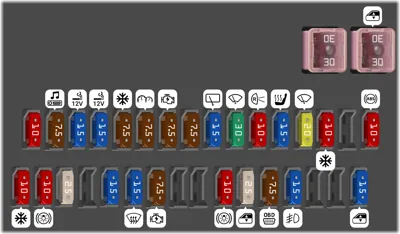

Panel de instrumentos (lado del conductor)
| N° | A | Descripción | |
|---|---|---|---|
| 25 | 10A | (MIR HTR) Calefaccionado de los espejos retrovisores exteriores | |
| 26 | 7.5A | (RAD2) Sistema de audio, sistema de navegación, sistema de entretenimiento para asientos traseros | |
| 27 | 15A | (PWR OUTLET) Tomas de corriente | |
| 28 | 15A | (CIG) Encendedor de cigarrillos | |
| 29 | 7.5A | (ECU ACC) Sistema de control de bloqueo de cambios, sistema de aire acondicionado, control de espejos retrovisores eléctricos | |
| 30 | 7.5A | (GAUGE2) Medidor y tablero de instrumentos | |
| 31 | 7.5A | (IGN) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de airbag SRS, sistema de comunicación multiplex | |
| 32 | 7.5A | (IG2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 33 | 15A | (RR WIP) Limpiaparabrisas trasero | |
| 34 | 30A | (WIP) Limpiaparabrisas y limpiaparabrisas trasero | |
| 35 | 10A | (GAUGE1) Luces de reversa, luces de señalización, luces de emergencia | |
| 36 | 15A | (S−HTR) Calefacción de asientos | |
| 37 | 20A | (WSH) Lavaparabrisas y lavaparabrisas trasero | |
| 38 | 10A | (HTR) Sistema de aire acondicionado | |
| 39 | 10A | (ECU−IG) Sistema de asistencia de estacionamiento Toyota, sistema de monitor de vista trasera, sistema de comunicación multiplex, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de frenos antibloqueo, sistema de control de tracción, sistema de control de estabilidad del vehículo, sistema de control de bloqueo de cambios, sistema de control de crucero láser dinámico, calefacción de asientos, puerta trasera eléctrica, techo solar electrónico, pantalla de información múltiple, espejo retrovisor interior auto anti-deslumbrante, ventanas eléctricas, tomas de corriente (115 V), tercer asiento eléctrico, sistema de memoria de posición de conducción | |
| 40 | 10A | (PANEL) Sistema de aire acondicionado, calefacción de asientos, sistema de audio, sistema de navegación, puerta corrediza eléctrica, puerta trasera eléctrica, pantalla de información múltiple, desempañador de ventana trasera, luces de emergencia, luces del tablero de instrumentos, luces del interruptor de dirección | |
| 41 | 10A | (TAIL) Luces de freno/luces traseras, luces de matrícula, luces de estacionamiento, luces de posición lateral | |
| 42 | 25A | (S/ROOF) Techo solar electrónico | |
| 43 | 15A | (AC INV) Tomas de corriente (115 V) | |
| 44 | 15A | (FR DEF) Descongelador de limpiaparabrisas | |
| 45 | 7.5A | (AM1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de arranque | |
| 46 | 10A | (STOP) Luces de freno/luces traseras, luz de freno montada en alto, sistema de control de bloqueo de cambios, sistema de frenos antibloqueo, sistema de control de tracción, sistema de control de estabilidad del vehículo, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de comunicación multiplex | |
| 47 | 25A | (P/W) Ventanas eléctricas, espejos retrovisores eléctricos | |
| 48 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 49 | 15A | (FOG) Luces antiniebla delanteras | |
| 50 | 15A | (P/VENT) Ventanas traseras eléctricas | |
| 58 | 30A | (P/SEAT) Asientos delanteros eléctricos | |
| 59 | 30A | (PWR) Ventanas eléctricas |
Panel de instrumentos (lado del pasajero)
| N° | A | Descripción | |
|---|---|---|---|
| 51 | 7.5A | (ST) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 52 | 7.5A | (A/C) Sistema de aire acondicionado manual | |
| 53 | 5A | (SFT) Sistema de control de bloqueo de cambios |
