Toyota Sienna / Fusibles 2008

Compartimento del motor

Compartimento del motor
N°ADescripción
- Herramienta para la extracción de los fusibles.
1 10A (ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
2 20A (EFI NO. 1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, fusible "EFI NO. 2"
3 15A (H-LP RL) Faro derecho (luz baja)
4 20A (DRL) Sistema de luces diurnas, fusibles "H-LP RH" y "H-LP LH"
5 7.5A (ALT-S) Sistema de carga
6 15A (H-LP LL) Faro izquierdo (luz baja), luces antiniebla delanteras
7 25A (DOOR NO. 2) Sistema de cierre centralizado de puertas
8 15A (HAZ) Luces de señalización, luces de emergencia
9 30A (RAD NO. 3) Sistema de audio
10 25A (A/F) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
11 10A (HORN) Bocinas
12 10A (EFI NO. 2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
13 10A (DOME) Luces personales, luces de vanidad, luces de cortesía de puertas, luz del compartimento de equipaje, luz del interruptor del motor, pantalla de información múltiple
14 10A (ECU-B) Puerta corrediza eléctrica, sistema de aire acondicionado, ventanas eléctricas, sistema de comunicación multiplex, medidor y manómetro, sistema de control remoto inalámbrico
15 15A (RAD NO. 1) Sistema de audio
16 15A (SPARE) Fusible de repuesto
17 20A (SPARE) Fusible de repuesto
18 30A (SPARE) Fusible de repuesto
19 30A (SPARE) Fusible de repuesto
20 7.5A (SPARE) Fusible de repuesto
21 10A (H-LP RH) Faro derecho
22 10A (H-LP LH) Faro izquierdo
23 7.5A (RSE) Sistema de entretenimiento del asiento trasero
24 10A (INJ) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
54 30A (MAIN) Faros, sistema de luces diurnas, "H-LP RL" y "H-
55 30A (AM2) Fusibles "INJ", "IGN" y "GAUGE2"
56 30A (L-RR2 SEAT) Tercer asiento eléctrico
57 30A (R-RR2 SEAT) Tercer asiento eléctrico
60 (RR2 SEAT) Tercer asiento eléctrico
61 (HTR) Sistema de aire acondicionado, fusible "A/C"
62 (FAN) Ventiladores de enfriamiento eléctricos
63 (PBD) Puerta trasera eléctrica
64 (R-PSD) Puerta corrediza eléctrica del lado derecho
65 (L-PSD) Puerta corrediza eléctrica del lado izquierdo
66 (RR A/C) Sistema de aire acondicionado trasero
67 (DEF) Desempañador de la ventana trasera, fusible "MIR HTR"
68 (ABS1) Sistema de frenos antibloqueo, sistema de control de tracción, sistema de control de estabilidad del vehículo
69 (ABS2) Sistema de frenos antibloqueo, sistema de control de tracción, sistema de control de estabilidad del vehículo
70 (ST) Sistema de arranque
71 (ALT) Sistema de carga, fusibles "RR A/C", "HTR", "FAN", "PBD", "R-PSD", "L-PSD" y "DEF"

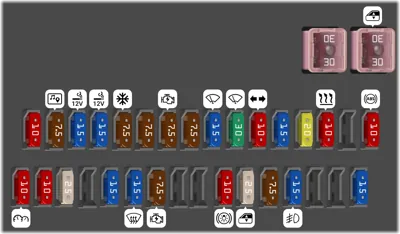

Tablero de instrumentos (lado del conductor)

Tablero de instrumentos (lado del conductor)
N°ADescripción
25 10A (MIR HTR) Calefaccionadores de los espejos retrovisores exteriores
26 7.5A (RAD2) Sistema de audio, sistema de navegación, sistema de entretenimiento trasero
27 15A (PWR OUTLET) Tomas de corriente
28 15A (CIG) Encendedor de cigarrillos
29 7.5A (ECU ACC) Sistema de control de bloqueo de cambio, sistema de aire acondicionado, control de espejos retrovisores eléctricos
30 7.5A (GAUGE2) Medidor e indicador
31 7.5A (IGN) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de airbag SRS, sistema de comunicación multiplex
32 7.5A (IG2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
33 15A (RR WIP) Limpiaparabrisas trasero
34 30A (WIP) Limpiaparabrisas y limpiaparabrisas trasero
35 10A (GAUGE1) Luces de reversa, luces de señal de giro, luces de emergencia
36 15A (S-HTR) Calefaccionadores de asientos
37 20A (WSH) Limpiaparabrisas y lavaparabrisas trasero
38 10A (HTR) Sistema de aire acondicionado
39 10A (ECU-IG) Sistema de asistencia de estacionamiento Toyota, sistema de monitor de vista trasera, sistema de comunicación multiplex, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de frenos antibloqueo, sistema de control de tracción, sistema de control de estabilidad del vehículo, sistema de control de bloqueo de cambio, sistema de control de crucero láser dinámico, calefaccionadores de asientos, puerta trasera eléctrica, techo corredizo electrónico, pantalla de información múltiple, espejo retrovisor interior antideslumbrante automático, ventanas eléctricas, tomas de corriente (115 V), tercer asiento eléctrico, sistema de memoria de posición de conducción
40 10A (PANEL) Sistema de aire acondicionado, calefaccionadores de asientos, sistema de audio, sistema de navegación, puerta corrediza eléctrica, puerta trasera eléctrica, pantalla de información múltiple, desempañador de ventana trasera, luces de emergencia, luces del tablero de instrumentos, luces del interruptor de dirección
41 10A (TAIL) Luces de freno/traseras, luces de matrícula, luces de estacionamiento, luces de posición lateral
42 25A (S/ROOF) Techo corredizo electrónico
43 15A (AC INV) Tomas de corriente (115 V)
44 15A (FR DEF) Descongelador de limpiaparabrisas
45 7.5A (AM1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de arranque
46 10A (STOP) Luces de freno/traseras, luz de freno de montaje alto, sistema de control de bloqueo de cambio, sistema de frenos antibloqueo, sistema de control de tracción, sistema de control de estabilidad del vehículo, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de comunicación multiplex
47 25A (P/W) Ventanas eléctricas, espejos retrovisores eléctricos
48 7.5A (OBD) Sistema de diagnóstico a bordo
49 15A (FOG) Luces antiniebla delanteras
50 15A (P/VENT) Ventanas traseras eléctricas
58 30A (P/SEAT) Asientos delanteros eléctricos
59 30A (PWR) Ventanas eléctricas

Tablero de instrumentos (lado del pasajero)

Tablero de instrumentos (lado del pasajero)
N°ADescripción
51 7.5A (ST) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
52 7.5A (A/C) Sistema de aire acondicionado manual
53 5A (SFT) Sistema de control de bloqueo de cambios
