Compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 7.5A | (H-LP LVL) Sistema de nivelación de faros [Solo vehículos con faros de descarga] | |
| 2 | 7.5A | (DSS1) PCS (Sistema de precolisión), sistema de control de crucero dinámico por radar | |
| 3 | 7.5A | (ST NO.2) Sistema de arranque, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto | |
| 4 | 20A | (H-LP LH) Faro izquierdo (luz baja) [Solo vehículos con faros de descarga] | |
| 5 | 20A | (H-LP RH) Faro derecho (luz baja) [Solo vehículos con faros de descarga] | |
| 6 | 7.5A | (ECT) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, transeje automático | |
| 7 | 10A | (EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto | |
| 8 | 10A | (H-LP RH HI) Faro derecho (luz alta) | |
| 9 | 10A | (H-LP LH HI) Faro izquierdo (luz alta) | |
| 10 | 10A | (SPARE) Fusible de repuesto | |
| 11 | 15A | (SPARE) Fusible de repuesto | |
| 12 | 20A | (SPARE) Fusible de repuesto | |
| 13 | 7.5A | (MG CLT) Embrague magnético del aire acondicionado | |
| 14 | 20A | (INV) Inversor | |
| 15 | (PTC HTR NO.1) Calefactor PTC [Solo vehículos con motor 1AR-FE] | ||
| 16 | (PTC HTR NO.2) Calefactor PTC [Solo vehículos con motor 1AR-FE] | ||
| 17 | (PTC HTR NO.3) Calefactor PTC [Solo vehículos con motor 1AR-FE] | ||
| 18 | (A/C RR) Sistema de aire acondicionado trasero | ||
| 19 | (PBD) Puerta trasera eléctrica | ||
| 20 | (FOLD SEAT) Tercer asiento eléctrico [Solo vehículos con motor 2GR-FE] | ||
| 21 | (HTR) Sistema de aire acondicionado | ||
| 22 | (PSB) Cinturón de seguridad de precolisión [Solo vehículos con motor 2GR-FE] | ||
| 23 | (A/A SEAT) ASIENTO DE ACCESO AUTOMÁTICO | ||
| 24 | 60A | (FAN) Ventiladores de refrigeración eléctricos | |
| 25 | 15A | (HAZ) Luces direccionales, indicadores y medidores | |
| 26 | 15A | (RSE) Sistema de entretenimiento del asiento trasero | |
| 27 | 10A | (MIRROR) Control de espejos retrovisores exteriores, calefactores de espejos retrovisores exteriores [Solo vehículos con motor 2GR-FE] | |
| 28 | 30A | (AMP) Sistema de audio | |
| 29 | (VSC NO.2) Gestión integrada de la dinámica del vehículo, ABS, control de estabilidad del vehículo | ||
| 30 | (ST) Sistema de arranque | ||
| 31 | (P/I) Bocina, faro izquierdo (luz baja), faro derecho (luz baja) | ||
| 32 | (H-LP MAIN) Faro de descarga [Solo vehículos con faros de descarga] | ||
| 32 | (SPARE) Fusible de repuesto [Solo vehículos sin faros de descarga] | ||
| 33 | (AM2) Fusibles "ST NO.2", "GAUGE NO.2" e "IG2" [Solo vehículos sin sistema de llave inteligente] | ||
| 34 | (VSC NO.1) Gestión integrada de la dinámica del vehículo, ABS, control de estabilidad del vehículo | ||
| 35 | 140A | (ALT) Sistema de carga, bocina, faro izquierdo (luz baja), faro derecho (luz baja), luz antiniebla, calefactores de espejos retrovisores exteriores, desempañadores de la ventana trasera, descongelador del limpiaparabrisas | |
| 36 | 15A | (RAD NO.1) Sistema de audio | |
| 37 | 7.5A | (DOME) Luces de cortesía, luces personales/interiores, luces personales, luz del interruptor de encendido, luces de techo traseras, luces de cortesía de las puertas, luz del compartimento de equipaje, indicadores y medidores, reloj | |
| 38 | 10A | (ECU-B) ECU principal de la carrocería, sistema de llave inteligente, control remoto inalámbrico, puerta trasera eléctrica, puerta corrediza eléctrica, monitor de vista trasera, pantalla de información múltiple, ventana eléctrica, control de espejos retrovisores exteriores, sensor de ángulo de dirección, espejo retrovisor interior antideslumbrante automático, control remoto del ASIENTO DE ACCESO AUTOMÁTICO, sistema de clasificación de ocupantes del pasajero delantero | |
| 39 | 10A | (ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto | |
| 40 | 20A | (A/F) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto | |
| 41 | 20A | (STRG LOCK) Sistema de bloqueo de la dirección [Solo vehículos con sistema de llave inteligente] | |
| 42 | 7.5A | (ALT-S) Sistema de carga | |
| 43 | 25A | (INJ) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, fusibles "IG NO.2" e "IG2" | |
| 44 | 7.5A | (ECU-B NO.2) Sistema de aire acondicionado | |
| 45 | 7.5A | (AM2 NO.2) Sistema de comunicación multiplex, sistema de arranque [Solo vehículos con sistema de llave inteligente] | |
| 46 | 25A | (EFI NO.1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, fusibles "ECT" y "EFI NO.2" | |
| 47 | 5A | (SMART) Sistema de llave inteligente | |
| 48 | 30A | (DRL) Sistema de luces de circulación diurna, fusibles "HLP LH (HI)" y "H-LP RH (HI)" | |
| 49 | 60A | (EPS) Dirección asistida eléctrica |

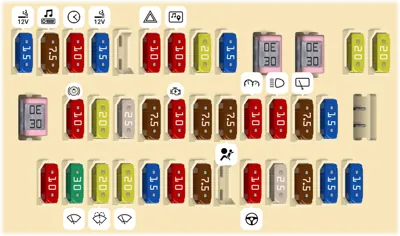

Debajo del tablero de instrumentos del lado del conductor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | (P/OUTLET) Tomas de corriente | |
| 2 | 7.5A | (RAD NO.2) Sistema de audio, sistema de navegación, sistema de entretenimiento del asiento trasero | |
| 3 | 10A | (ECU-ACC) ECU principal de la carrocería, reloj, sistema de bloqueo de cambios, control del espejo retrovisor eléctrico, sistema de comunicación multiplex | |
| 4 | 15A | (CIG) Tomas de corriente | |
| 6 | 10A | (GAUGE NO.1) Luces de emergencia, luces de reversa, sistema de navegación, pantalla de información múltiple, transeje automático, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, sistema de carga | |
| 7 | 10A | (ECU-IG NO.1) Sistema de comunicación multiplex, luces de freno, sistema de navegación, sistema de control de estabilidad del vehículo, 4WD de control de par activo, asistencia de estacionamiento intuitiva, espejo retrovisor interior antideslumbrante automático, cinturón de seguridad precolisión, espejo retrovisor exterior, calefactor del asiento, TPMS, sensor de guiñada y G, sensor de ángulo de dirección, ASIENTO DE ACCESO AUTOMÁTICO, ECU principal de la carrocería | |
| 8 | 20A | (P/W RL) Ventanas eléctricas traseras (lado izquierdo) | |
| 9 | 15A | (D/L) Sistema de bloqueo eléctrico de puertas | |
| 10 | 30A | (P/SEAT FR) Asiento delantero eléctrico (lado derecho) | |
| 11 | 30A | (S/ROOF) Techo corredizo | |
| 12 | 20A | (P/W RR) Ventanas eléctricas traseras (lado derecho) | |
| 13 | 20A | (P/W FR) Ventanas eléctricas delanteras (lado derecho) | |
| 14 | 30A | (P/SEAT FL) Asiento delantero eléctrico (lado izquierdo), sistema de memoria de posición de conducción | |
| 15 | 10A | (STOP) Luces de freno, ABS, sistema de control de estabilidad del vehículo, luz de combinación trasera, luz de freno elevada, transeje automático, sistema de bloqueo de cambios, sistema de comunicación multiplex, interruptor eléctrico del tercer asiento, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, luces del remolque (luces de freno) | |
| 16 | 20A | (P/W FL) Ventanas eléctricas delanteras (lado izquierdo) | |
| 17 | 25A | (PSD LH) Puerta corrediza eléctrica (lado izquierdo) | |
| 18 | 7.5A | (4WD) 4WD de control de par activo | |
| 19 | 10A | (AM1) Sistema de arranque | |
| 20 | 7.5A | (GAUGE NO.2) Indicadores y medidores, pantalla de información múltiple | |
| 21 | 7.5A | (IG2) Transeje automático, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, sistema de airbag SRS, sistema de clasificación de ocupantes del asiento del pasajero delantero, sistema de bloqueo de la dirección, sistema de llave inteligente, sistema de arranque, bomba de combustible | |
| 22 | 10A | (PANEL) Sistema de aire acondicionado, sistema de navegación, luz recordatoria del cinturón de seguridad del pasajero delantero, sistema de audio, interruptor de dirección, interruptor de asistencia de estacionamiento intuitiva, interruptor principal de luces personales/interiores, luz de la palanca de cambios, interruptor de nivelación de faros, interruptor principal de bloqueo eléctrico de puertas, reloj, interruptor eléctrico de la ventana de cuarto, interruptor del calefactor del asiento, luces de emergencia, interruptor del desempañador de la ventana trasera, interruptor de apagado del control de estabilidad del vehículo, luz de la caja de la consola, luz del interruptor de deslizamiento eléctrico | |
| 23 | 10A | (TAIL) Luces traseras, luces del remolque (luces traseras), luz de la matrícula, luces de combinación traseras | |
| 24 | 7.5A | (WIP ECU) Limpiaparabrisas del parabrisas y limpiaparabrisas de la ventana trasera | |
| 25 | 15A | (P/VENT) Ventanas de cuarto eléctricas | |
| 27 | 10A | (AFS) Luz alta automática | |
| 28 | 30A | (WIP) Limpiaparabrisas del parabrisas | |
| 29 | 20A | (WASHER) Lavaparabrisas del parabrisas | |
| 30 | 20A | (WIP RR) Limpiaparabrisas de la ventana trasera | |
| 31 | 15A | (WASHER RR) Lavaparabrisas de la ventana trasera | |
| 32 | 10A | (HTR-IG) Sistema de aire acondicionado | |
| 33 | 7.5A | (SHIFT LOCK) Sistema de bloqueo de cambios, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto | |
| 35 | 10A | (ECU-IG NO.2) Sistema de precolisión, cinturón de seguridad precolisión, control de crucero por radar dinámico, dirección asistida eléctrica, limpiaparabrisas con sensor de lluvia, sistema de memoria de posición de conducción, puerta corrediza eléctrica, tercer asiento eléctrico, puerta trasera eléctrica, sistema de comunicación multiplex | |
| 36 | 25A | (PSD RH) Puerta corrediza eléctrica (lado derecho) | |
| 37 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 38 | 15A | (S-HTR FL) Calefactor del asiento (lado izquierdo) | |
| 39 | 15A | (S-HTR FR) Calefactor del asiento (lado derecho) |
