Compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | (H-LP) [HID Type] | ||
| - | (INV) | ||
| - | (DOME CUT) | ||
| - | (STOP LP) | ||
| - | (FAN) | ||
| - | (A/F HTR) | ||
| - | (EFI MAIN) | ||
| - | (FUEL PMP) | ||
| - | (C/OPN) | ||
| - | (LED DRL) | ||
| - | (ST) | ||
| - | (A/C MG) | ||
| - | (IG2) | ||
| - | (DRL) [w/ Daytime Running Light] | ||
| - | (DIM) [w/o Daytime Running Light] | ||
| 1 | 7.5A | (H-LP LVL) Sistema de nivelación de faros [Solo vehículos con faros de descarga] | |
| 2 | 7.5A | (DSS1) PCS (Sistema de pre-colisión), sistema de control de crucero con radar dinámico | |
| 3 | 7.5A | (ST NO.2) Sistema de arranque, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 4 | 20A | (H-LP LH) Faro izquierdo (luz baja) [Solo vehículos con faros de descarga] | |
| 5 | 20A | (H-LP RH) Faro derecho (luz baja) [Solo vehículos con faros de descarga] | |
| 6 | 7.5A | (ECT) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, transaxle automático | |
| 7 | 10A | (EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 8 | 10A | (H-LP RH HI) Faro derecho (luz alta) | |
| 9 | 10A | (H-LP LH HI) Faro izquierdo (luz alta) | |
| 10 | 10A | (SPARE) Fusible de repuesto | |
| 11 | 15A | (SPARE) Fusible de repuesto | |
| 12 | 20A | (SPARE) Fusible de repuesto | |
| 13 | 7.5A | (MG CLT) Embrague magnético del aire acondicionado | |
| 14 | 20A | (INV) Inversor | |
| 15 | (A/C RR) Sistema de aire acondicionado trasero | ||
| 16 | (PBD) Puerta trasera eléctrica | ||
| 17 | (FOLD SEAT) Asiento trasero eléctrico | ||
| 18 | (HTR) Sistema de aire acondicionado | ||
| 19 | (PSB) Cinturón de seguridad de pre-colisión | ||
| 20 | (A/A SEAT) ASIENTO DE ACCESO AUTOMÁTICO | ||
| 21 | 60A | (FAN) Ventiladores de enfriamiento eléctricos | |
| 22 | 15A | (HAZ) Luces de señalización, indicadores y medidores | |
| 23 | 15A | (RSE) Sistema de entretenimiento del asiento trasero | |
| 24 | 10A | (MIRROR) Control del espejo retrovisor exterior, calefactores del espejo retrovisor exterior | |
| 25 | 30A | (AMP) Sistema de audio | |
| 26 | (VSC NO.2) Gestión integrada de la dinámica del vehículo, ABS, control de estabilidad del vehículo | ||
| 27 | (ST) Sistema de arranque | ||
| 28 | (P/I) Bocina, faro izquierdo (luz baja), faro derecho (luz baja) | ||
| 29 | (H-LP MAIN) Faro de descarga [Solo vehículos con faros de descarga] | ||
| 29 | (SPARE 2) Fusible de repuesto [Solo vehículos sin faros de descarga] | ||
| 30 | (AM2) Fusibles "ST NO.2", "GAUGE NO.2" y "IG2" [Solo vehículos sin sistema de llave inteligente] | ||
| 31 | (VSC NO.1) Gestión integrada de la dinámica del vehículo, ABS, control de estabilidad del vehículo | ||
| 32 | 140A | (ALT) Sistema de carga, bocina, faro izquierdo (luz baja), faro derecho (luz baja), luz antiniebla, calefactores del espejo retrovisor exterior, desempañadores de la ventana trasera, descongelador del limpiaparabrisas | |
| 33 | 15A | (RAD NO.1) Sistema de audio | |
| 34 | 7.5A | (DOME) Luces de vanidad, luces personales/interiores, luces personales, luz del interruptor del motor, luces del techo trasero, luces de cortesía de las puertas, luz del compartimento de equipaje, indicadores y medidores, reloj | |
| 35 | 10A | (ECU-B) ECU del cuerpo principal, sistema de llave inteligente, control remoto inalámbrico, puerta trasera eléctrica, puerta corrediza eléctrica, monitor de vista trasera, pantalla de información múltiple, ventana eléctrica, control del espejo retrovisor exterior, sensor de ángulo de dirección, espejo retrovisor interior con auto-antideslumbrante, control remoto del ASIENTO DE ACCESO AUTOMÁTICO, sistema de clasificación de ocupantes del asiento del pasajero delantero | |
| 36 | 10A | (ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 37 | 20A | (A/F) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 38 | 20A | (STRG LOCK) Sistema de bloqueo de dirección [Solo vehículos con sistema de llave inteligente] | |
| 39 | 7.5A | (ALT-S) Sistema de carga | |
| 40 | 25A | (INJ) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, fusibles "IG NO.2" y "IG2" | |
| 41 | 7.5A | (ECU-B NO.2) Sistema de aire acondicionado | |
| 42 | 7.5A | (AM2 NO.2) Sistema de comunicación multiplex, sistema de arranque [Solo vehículos con sistema de llave inteligente] | |
| 43 | 25A | (EFI NO.1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, fusibles "ECT" y "EFI NO.2" | |
| 44 | 5A | (SMART) Sistema de llave inteligente [Solo vehículos con sistema de llave inteligente] | |
| 45 | 30A | (DRL) Sistema de luces diurnas, fusibles "HLP LH (HI)" y "H-LP RH (HI)" | |
| 46 | 60A | (EPS) Dirección asistida eléctrica |

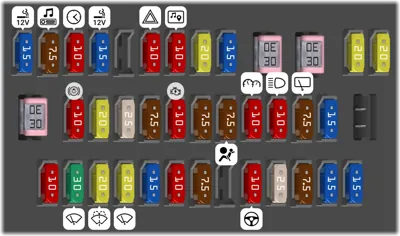

Debajo del panel de instrumentos del lado del conductor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | (P/OUTLET) Tomas de corriente | |
| 2 | 7.5A | (RAD NO.2) Sistema de audio, sistema de navegación, sistema de entretenimiento para asientos traseros | |
| 3 | 10A | (ECU-ACC) ECU principal del cuerpo, reloj, sistema de bloqueo de cambio, control de espejos retrovisores eléctricos, sistema de comunicación multiplex | |
| 4 | 15A | (CIG) Tomas de corriente | |
| 6 | 10A | (GAUGE NO.1) Luces de emergencia, luces de reversa, sistema de navegación, pantalla de información múltiple, transaxle automático, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, sistema de carga | |
| 7 | 10A | (ECU-IG NO.1) Sistema de comunicación multiplex, luces de freno, sistema de navegación, sistema de control de estabilidad del vehículo, Active Torque Control 4WD, asistente de estacionamiento intuitivo, espejo retrovisor interior con auto antideslumbrante, cinturón de seguridad de pre-colisión, espejo retrovisor exterior, calefacción de asiento, TPMS, sensor de velocidad de guiñada y G, sensor de ángulo de dirección, AUTO ACCESS SEAT, ECU principal del cuerpo, Monitor de Punto Ciego | |
| 8 | 20A | (P/W RL) Ventanas eléctricas traseras (lado izquierdo) | |
| 9 | 15A | (D/L) Sistema de cierre de puertas eléctrico | |
| 10 | 30A | (P/SEAT FR) Asiento delantero eléctrico (lado derecho) | |
| 11 | 30A | (S/ROOF) Techo corredizo | |
| 12 | 20A | (P/W RR) Ventanas eléctricas traseras (lado derecho) | |
| 13 | 20A | (P/W FR) Ventanas eléctricas delanteras (lado derecho) | |
| 14 | 30A | (P/SEAT FL) Asiento delantero eléctrico (lado izquierdo), sistema de memoria de posición de conducción | |
| 15 | 10A | (STOP) Luces de freno, ABS, sistema de control de estabilidad del vehículo, luz de combinación trasera, luz de freno montada en alto, transaxle automático, sistema de bloqueo de cambio, sistema de comunicación multiplex, interruptor de asiento trasero eléctrico, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, luces de remolque (luces de freno) | |
| 16 | 20A | (P/W FL) Ventanas eléctricas delanteras (lado izquierdo) | |
| 17 | 25A | (PSD LH) Puerta corrediza eléctrica (lado izquierdo) | |
| 18 | 7.5A | (4WD) Active Torque Control 4WD | |
| 19 | 10A | (AM1) Sistema de arranque | |
| 20 | 7.5A | (GAUGE NO.2) Medidores e indicadores, pantalla de información múltiple | |
| 21 | 7.5A | (IG2) Transaxle automático, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto, sistema de airbag SRS, sistema de clasificación de ocupantes del asiento del pasajero delantero, sistema de bloqueo de dirección, sistema de llave inteligente, sistema de arranque, bomba de combustible | |
| 22 | 10A | (PANEL) Sistema de aire acondicionado, sistema de navegación, luz de recordatorio del cinturón de seguridad del pasajero delantero, sistema de audio, interruptor de dirección, interruptor de asistente de estacionamiento intuitivo, interruptor principal de luz personal/interior, luz de palanca de cambios, interruptor de nivelación de faros, interruptor principal de cierre de puertas eléctrico, reloj, interruptor de ventana trasera eléctrica, interruptor de calefacción de asiento, luces de emergencia, interruptor de desempañador de ventana trasera, interruptor de desactivación del control de estabilidad del vehículo, luz de la consola, luz del interruptor de deslizamiento eléctrico | |
| 23 | 10A | (TAIL) Luces traseras, luces de remolque (luces traseras), luz de placa de matrícula, luces de combinación trasera | |
| 24 | 7.5A | (WIP ECU) Limpiaparabrisas y limpiaparabrisas trasero | |
| 25 | 15A | (P/VENT) Ventanas traseras eléctricas | |
| 27 | 10A | (AFS) Luz alta automática | |
| 28 | 30A | (WIP) Limpiaparabrisas | |
| 29 | 20A | (WASHER) Lavaparabrisas | |
| 30 | 20A | (WIP RR) Limpiaparabrisas trasero | |
| 31 | 15A | (WASHER RR) Lavaparabrisas trasero | |
| 32 | 10A | (HTR-IG) Sistema de aire acondicionado | |
| 33 | 7.5A | (SHIFT LOCK) Sistema de bloqueo de cambio, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto | |
| 35 | 10A | (ECU-IG NO.2) Sistema de pre-colisión, cinturón de seguridad de pre-colisión, control de crucero con radar dinámico, dirección asistida eléctrica, limpiaparabrisas con sensor de lluvia, sistema de memoria de posición de conducción, puerta corrediza eléctrica, tercer asiento eléctrico, puerta trasera eléctrica, sistema de comunicación multiplex | |
| 36 | 25A | (PSD RH) Puerta corrediza eléctrica (lado derecho) | |
| 37 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 38 | 15A | (S-HTR FL) Calefacción de asiento (lado izquierdo) | |
| 39 | 15A | (S-HTR FR) Calefacción de asiento (lado derecho) |
