Toyota Solara / Fusibles 1999

Caja de fusibles en el compartimento del motor

Caja de fusibles en el compartimento del motor
N°ADescripción
- No identificado
- No identificado
- No identificado
- No identificado
- No identificado
- No identificado
- No identificado
- No identificado
- No identificado
- No identificado
- No identificado
1 25A (A/F HTR) Sensor A/F
2 10A (A/C) Sistema de aire acondicionado
3 10A (SPARE) Fusible de repuesto
4 15A (SPARE) Fusible de repuesto
5 30A (SPARE) Fusible de repuesto
6 5A (ALT-S) Sistema de carga
7 15A (HEAD RH(HI)) Faro delantero derecho
8 15A (EFI) Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial
9 10A (HORN) Bocina, Sistema de disuasión de robo
10 10A (HAZARD) Luces intermitentes de emergencia
11 30A (AM2) Indicador y medidor, Sistema de airbag SRS, pretensores del cinturón de seguridad, Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial, fusibles "IGN" y "ST"
12 5A (TEL) Sin circuito
13 15A (HEAD LH(HI)) Faro delantero izquierdo
14 20A (RADIO NO.1) Sistema de audio
15 7.5A (DOME) Sistema de disuasión de robo, sistema de luces de circulación diurna, reloj, sistema de bloqueo con control remoto inalámbrico, luz del interruptor de encendido, luz personal, luz del maletero, techo corredizo eléctrico, luz interior, luz del espejo de vanidad, luz de cortesía de la puerta, sistema de bloqueo eléctrico de puertas
16 10A (ECU-B) Sistema de control de crucero, sistema de frenos antibloqueo, sistema de airbag SRS, pretensores del cinturón de seguridad
38 30A (CDS) Ventiladores de refrigeración eléctricos
39 30A (RDI) Ventiladores de refrigeración eléctricos
40 40A (MAIN) Fusibles "HEAD RH (HI)", "HEAD RH (LWR)"
41 50A (HTR) Fusibles "AM1", "A/C"
42 40A (T-STK) Sin circuito
46 100A (ALT) Fusibles "RDI", "CDS"

Compartimento del motor / Algunos modelos

Compartimento del motor / Algunos modelos
N°ADescripción
- Indefinido
- Indefinido
- Indefinido
17 5A (DRL NO.2) Sistema de luces de circulación diurna
18 10A (H−LP LH (LWR)) Faro delantero izquierdo
19 10A (H−LP RH (LWR)) Faro delantero derecho

Compartimento del motor (tipo A)

Compartimento del motor (tipo A)
N°ADescripción
- Sin identificar
- Sin identificar
47 60A (ABS) Sistema de frenos antibloqueo

Compartimiento del motor (tipo B)

Compartimiento del motor (tipo B)
N°ADescripción
47 60A (ABS) Sistema de frenos antibloqueo

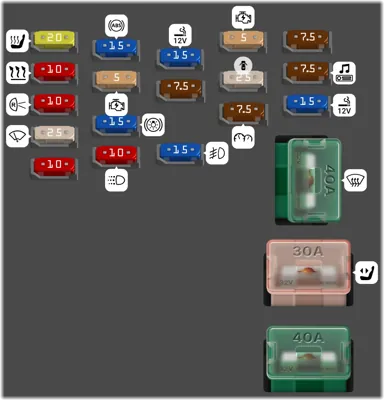

Tablero de instrumentos

Tablero de instrumentos
N°ADescripción
20 20A (SEAT-HEATER) Sin circuito
21 10A (HEATER) Sistema de aire acondicionado, desempañador de la ventana trasera, sistema de arranque
22 10A (GAUGE) Indicadores y medidores, luces de reversa, sistema de control de crucero, sistema de carga, sistema de control de tracción, sistema de luces de circulación diurna, elevalunas eléctricos, indicadores de recordatorio de servicio y zumbadores de advertencia
23 25A (WIPER) Limpiaparabrisas y lavaparabrisas
24 10A (MIRROR-HEATER) Desempañador del espejo retrovisor exterior
25 15A (ECU-IG) Sistema de control de crucero, sistema de frenos antibloqueo (ABS), sistema de airbag SRS, pretensores del cinturón de seguridad, sistema antirrobo, sistema de control de bloqueo de cambio, sistema de control de tracción, sistema de luces de circulación diurna, sistema de bloqueo con control remoto inalámbrico, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto
26 5A (IGN) Indicadores y medidores, sistema de carga, sistema de airbag SRS, pretensores del cinturón de seguridad, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto
27 15A (STOP) Luces de freno, sistema de control de crucero, luz de freno elevada, sistema de frenos antibloqueo (ABS), sistema de control de bloqueo de cambio, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto
28 10A (TAIL) Luces de estacionamiento, luces de matrícula, luces traseras, luces de posición laterales delanteras, sistema de luces de circulación diurna, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto
29 15A (POWER-OUTLET) Toma de corriente
30 7.5A (OBD) Sistema de diagnóstico a bordo
31 15A (FOG) Luces antiniebla delanteras
32 5A (STARTER) Indicadores y medidores, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto
33 25A (DOOR) Sistema de bloqueo eléctrico de puertas, sistema antirrobo
34 7.5A (PANEL) Indicador y medidor, sistema de audio, encendedor de cigarrillos, luz de la guantera, reloj, control de luces del tablero de instrumentos, indicadores de recordatorio de servicio, luces del panel de control del aire acondicionado, luz del cenicero, intermitente de emergencia, sistema de luces de circulación diurna, desempañador de la ventana trasera, sistema de transmisión automática controlado electrónicamente
35 7.5A (TURN) Intermitente de emergencia
36 7.5A (RAD-NO.2) Sistema de audio
37 15A (CIG) Encendedor de cigarrillos, sistema de control de bloqueo de cambio, controles eléctricos del espejo retrovisor, sistema antirrobo, sistema de bloqueo eléctrico de puertas, sistema de airbag SRS, pretensores del cinturón de seguridad, desempañador del espejo retrovisor exterior, sistema de aire acondicionado
43 40A (DEF) Desempañador de la ventana trasera
44 30A (PWR) Sistema de control de elevalunas eléctricos, asiento eléctrico, techo corredizo eléctrico
45 40A (AM1) Sin circuito
