Compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 25A | (A/F HTR) Sensor A/F | |
| 2 | 10A | (A/C) Sistema de aire acondicionado | |
| 3 | 10A | (SPARE) Fusible de repuesto | |
| 4 | 15A | (SPARE) Fusible de repuesto | |
| 5 | 30A | (SPARE) Fusible de repuesto | |
| 6 | 5A | (ALT-S) Sistema de carga | |
| 7 | 20A | (HEAD RH(UPR) or HEAD(RH)) Faro derecho1. A/F HTR 25 A: Sensor A/F | |
| 8 | 15A | (EFI) Sistema de inyección multipunto/sistema de inyección de combustible multipunto secuencial | |
| 9 | 10A | (HORN) Bocina, sistema antirrobo | |
| 10 | 15A | (HAZARD) Luces de emergencia | |
| 11 | 30A | (AM2) Medidores y manómetros, sistema de airbag SRS, pretensores del cinturón de seguridad, sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial, fusibles "IGN" y "ST" | |
| 12 | 5A | (TEL) Sin circuito | |
| 13 | 20A | (HEAD LH(UPR) or HEAD(LH)) Faro izquierdo | |
| 14 | 20A | (RADIO NO.1) Sistema de audio | |
| 15 | 7.5A | (DOME) Sistema antirrobo, sistema de luces diurnas, reloj, bloqueo con control remoto inalámbrico, luz del interruptor de encendido, luz personal, luz del maletero, techo solar eléctrico, luces interiores, luz del espejo de vanidad, luz de cortesía de la puerta, sistema de bloqueo de puertas eléctricas | |
| 16 | 10A | (ECU-B) Sistema de control de crucero, sistema de frenos antibloqueo, sistema de airbag SRS, pretensores del cinturón de seguridad | |
| 17 | 5A | (DRL NO.2) Sistema de luces diurnas | |
| 18 | 10A | (H-LP LH(LWR)) Faro izquierdo | |
| 19 | 10A | (H-LP RH(LWR)) Faro derecho | |
| 20 | 20A | (SEAT-HEATER) Sin circuito1 | |
| 21 | 10A | (HEATER) Sistema de aire acondicionado, desempañador de la ventana trasera, sistema de arranque | |
| 22 | 10A | (GAUGE) Medidores y manómetros, luces de reversa, sistema de control de crucero, sistema de carga, sistema de control de tracción, sistema de luces diurnas, ventanas eléctricas, indicadores de recordatorio de servicio y zumbadores de advertencia | |
| 23 | 25A | (WIPER) Limpiaparabrisas y lavaparabrisas | |
| 24 | 10A | (MIRROR-HEATER) Desempañador del espejo retrovisor exterior | |
| 25 | 15A | (ECU-IG) Sistema de control de crucero, sistema de frenos antibloqueo, sistema de airbag SRS, pretensores del cinturón de seguridad, sistema antirrobo, sistema de control de bloqueo de cambios, sistema de control de tracción, sistema de luces diurnas, bloqueo con control remoto inalámbrico, sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial | |
| 26 | 5A | (GN) Medidores y manómetros, sistema de carga, sistema de airbag SRS, pretensores del cinturón de seguridad, sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial | |
| 27 | 15A | (STOP) Luces de freno, sistema de control de crucero, luz de freno de montaje alto, sistema de frenos antibloqueo, sistema de control de bloqueo de cambios, sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial | |
| 28 | 10A | (TAIL) Luces de estacionamiento, luces de matrícula, luces traseras, luces de marcador lateral delanteras, sistema de luces diurnas, sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial | |
| 29 | 15A | (POWER-OUTLET) Toma de corriente | |
| 30 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 31 | 15A | (FOG) Luces antiniebla delanteras | |
| 32 | 5A | (STARTER) Medidores y manómetros, sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial | |
| 33 | 25A | (DOOR) Sistema de bloqueo de puertas eléctricas, sistema antirrobo | |
| 34 | 7.5A | (PANEL) Medidores y manómetros, sistema de audio, encendedor de cigarrillos, luz de la guantera, reloj, control de luz del tablero de instrumentos, indicadores de recordatorio de servicio, luces del panel de control del aire acondicionado, luz del cenicero, luces de emergencia, sistema de luces diurnas, desempañador de la ventana trasera, sistema de transmisión automática controlada electrónicamente | |
| 35 | 7.5A | (TURN) Luces de emergencia | |
| 36 | 7.5A | (RAD-NO.2) Sistema de audio | |
| 37 | 15A | (CIG) Encendedor de cigarrillos, sistema de control de bloqueo de cambios, controles del espejo retrovisor eléctrico, sistema antirrobo, sistema de bloqueo de puertas eléctricas, sistema de airbag SRS, pretensores del cinturón de seguridad, desempañador del espejo retrovisor exterior, sistema de aire acondicionado | |
| 38 | 30A | (CDS) Ventiladores de enfriamiento eléctrico | |
| 39 | 30A | (RDI) Ventiladores de enfriamiento eléctrico | |
| 40 | 40A | (MAIN) Fusibles "HEAD RH(UPR)" o "HEAD(RH)", "HEAD LH(UPR)" o "HEAD(LH)", "H-LP LH(LWR)", "H-LP RH(LWR)" | |
| 41 | 50A | (HTR) Fusibles "AM1", "A/C" | |
| 42 | 30A | (T-STK) Sin circuito | |
| 43 | 40A | (DEF) Desempañador de la ventana trasera | |
| 44 | 30A | (PWR) Sistema de control de ventanas eléctricas, asiento eléctrico, techo solar eléctrico | |
| 45 | 40A | (AM1) Sin circuito | |
| 46 | 100A | (ALT) Fusibles "RDI", "CDS" | |
| 47 | 60A | (ABS) Sistema de frenos antibloqueo |
Compartimento del motor (vehículos con sistema de luces diurnas y motor 1MZ−FE con transmisión automática para California)
| N° | A | Descripción | |
|---|---|---|---|
| 14 | 20A | (RADIO NO.1) Sistema de audio | |
| 15 | 7.5A | (DOME) Sistema antirrobo, sistema de luces diurnas, reloj, cierre con control remoto inalámbrico, luz del interruptor de encendido, luz personal, luz del maletero, techo solar eléctrico, luces interiores, luz del espejo de vanidad, luz de cortesía de la puerta, sistema de cierre de puertas eléctrico | |
| 16 | 10A | (ECU-B) Sistema de control de crucero, sistema de frenos antibloqueo, sistema de airbag SRS, pretensores del cinturón de seguridad | |
| 17 | 5A | (DRL NO.2) Sistema de luces diurnas | |
| 18 | 10A | (H-LP LH(LWR)) Faro izquierdo | |
| 19 | 10A | (H-LP RH(LWR)) Faro derecho | |
| 20 | 20A | (SEAT-HEATER) Sin circuito | |
| 21 | 10A | (HEATER) Sistema de aire acondicionado, desempañador de la ventana trasera, sistema de arranque | |
| 22 | 10A | (GAUGE) Medidores e indicadores, luces de reversa, sistema de control de crucero, sistema de carga, sistema de control de tracción, sistema de luces diurnas, ventanas eléctricas, indicadores de recordatorio de servicio y zumbadores de advertencia |
Compartimento del motor tipo A
| N° | A | Descripción | |
|---|---|---|---|
| 46 | 100A | (ALT) fusibles "RDI", "CDS" | |
| 47 | 60A | (ABS) Sistema de frenos antibloqueo |
Compartimento del motor (tipo B)
| N° | A | Descripción | |
|---|---|---|---|
| 46 | 100A | (ALT) Fusibles "RDI", "CDS" | |
| 47 | 60A | (ABS) Sistema de frenos antibloqueo |

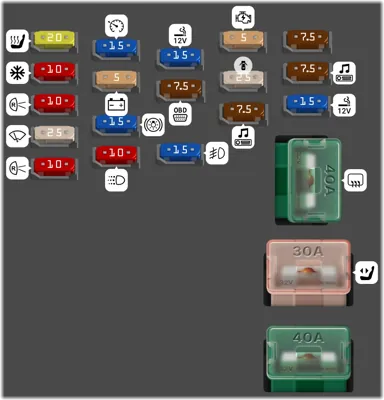

Panel de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 18 | 10A | (H-LP LH(LWR)) Faro izquierdo | |
| 19 | 10A | (H-LP RH(LWR)) Faro derecho | |
| 20 | 20A | (SEAT-HEATER) Sin circuito | |
| 21 | 10A | (HEATER) Sistema de aire acondicionado, desempañador de la ventana trasera, sistema de arranque | |
| 22 | 10A | (GAUGE) Medidores e indicadores, luces de reversa, sistema de control de crucero, sistema de carga, sistema de control de tracción, sistema de luces diurnas, ventanas eléctricas, indicadores de recordatorio de servicio y zumbadores de advertencia | |
| 23 | 25A | (WIPER) Limpiaparabrisas y lavaparabrisas | |
| 24 | 10A | (MIRROR-HEATER) Desempañador del espejo retrovisor exterior, medidores e indicadores, luces de reversa, sistema de control de crucero, sistema de carga, sistema de control de tracción, sistema de luces diurnas, ventanas eléctricas, indicadores de recordatorio de servicio y zumbadores de advertencia | |
| 25 | 15A | (ECU-IG) Sistema de control de crucero, sistema de frenos antibloqueo, sistema de airbag SRS, pretensores del cinturón de seguridad, sistema antirrobo, sistema de control de bloqueo de cambios, sistema de control de tracción, sistema de luces diurnas, bloqueo con sistema de control remoto inalámbrico, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 26 | 5A | (IGN) Medidores e indicadores, sistema de carga, sistema de airbag SRS, pretensores del cinturón de seguridad, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 27 | 15A | (STOP) Luces de freno, sistema de control de crucero, luz de freno de montaje alto, sistema de frenos antibloqueo, sistema de control de bloqueo de cambios, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 28 | 10A | (TAIL) Luces de estacionamiento, luces de la placa de matrícula, luces traseras, luces de marcador lateral delanteras, sistema de luces diurnas, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 29 | 15A | (POWER-OUTLET) Toma de corriente | |
| 30 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 31 | 15A | (FOG) Luces antiniebla delanteras | |
| 32 | 5A | (STARTER) Medidores e indicadores, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 33 | 25A | (DOOR) Sistema de bloqueo de puertas eléctricas, sistema antirrobo | |
| 34 | 7.5A | (PANEL) Medidores e indicadores, sistema de audio, encendedor de cigarrillos, luz de la guantera, reloj, control de luces del tablero de instrumentos, indicadores de recordatorio de servicio, luces del panel de control del aire acondicionado, cenicero | |
| 35 | 7.5A | (TURN) Intermitentes de emergencia | |
| 36 | 7.5A | (RAD-NO.2) Sistema de audio | |
| 37 | 15A | (CIG) Encendedor de cigarrillos, sistema de control de bloqueo de cambios, controles del espejo retrovisor eléctrico, sistema antirrobo, sistema de bloqueo de puertas eléctricas, sistema de airbag SRS, pretensores del cinturón de seguridad, desempañador del espejo retrovisor exterior, sistema de aire acondicionado | |
| 38 | 30A | (CDS) Ventiladores de enfriamiento eléctricos | |
| 39 | 30A | (RDI) Ventiladores de enfriamiento eléctricos | |
| 40 | 40A | (MAIN) "HEAD RH(UPR)" o "HEAD(RH)", "HEAD LH(UPR)" | |
| 41 | 50A | (HTR) Fusibles "AM1", "A/C" | |
| 42 | 30A | (T-STK) Sin circuito | |
| 43 | 40A | (DEF) Desempañador de la ventana trasera | |
| 44 | 30A | (PWR) Sistema de control de ventanas eléctricas, asiento eléctrico, techo solar eléctrico | |
| 45 | 40A | (AM1) Sin circuito |
