Toyota SW4 / Fusibles 2021

Caja de fusibles en el motor (Motor a gasolina: 1GR-FE, 2TR-FE)

Caja de fusibles en el motor (Motor a gasolina: 1GR-FE, 2TR-FE)
N°ADescripción
- (DIMMER) Luces del panel de instrumentos
- (H-LP) Faros
- (GLOW) Calefactor de bujías incandescentes
- FUEL PMP/ AIR PMP HTR
- (A/F HTR) Sensor de relación aire-combustible
- (STOP / CDS FAN) Luces de freno; Ventilador del condensador de AC
- (ST NO.1) Sistema de arranque
- (HORN) Bocina
- (INJ) Inyectores de combustible
1 (ABS NO.1) Sistema de frenos antibloqueo
2 (ABS NO.2) Sistema de frenos antibloqueo
3 R/B I/P-ALT [Before May 2019] [Egypt, From May 2019 until Dec. 2019]
3 R/B I/P-ALT [Egypt, From Dec. 2019] [Except Egypt, From May 2019]
4 20A (INV) Toma de corriente (inversor DC/AC)
5 10A ECU-ALT NO.1
6 15A (P/OULET NO.2) Enchufes de corriente auxiliares
7 10A (STOP [From Aug. 2017]) Luces de freno
8 10A (STOP [Before Aug. 2017]) Luces de freno
8 10A (STRG HTR [From Aug. 2017]) Sistema de volante calefactado
9 10A 4WD-ALT
10 50A R/B FLOOR-ALT
11 140A (ALT) Sistema de carga
12 10A (H-LP RH-LO) Faro derecho de luz baja
13 10A (H-LP LH-LO) Faro izquierdo de luz baja
14 10A (H-LP RH-HI) Faro derecho de luz alta
15 10A (H-LP LH-HI) Faro izquierdo de luz alta
16 (P/SEAT [Before Aug. 2017]) Asiento de ajuste eléctrico
16 P/SEAT(D) [From Aug. 2017]
17 (PTC HTR NO.2) Calefactor adicional AC
18 CLR RR
19 (P/SEAT(P)) Asiento de ajuste eléctrico
20 (PBD) Puerta trasera eléctrica
21 (PTC HTR NO.1) Calefactor adicional AC
22 30A (H-LP CLN) Lavafaros
23 30A (CDS FAN/ PTC HTR NO.3 ) Ventilador del condensador de AC; Calefactor adicional AC
24 7.5A (S-HORN) Bocina / sistema antirobo
25 7.5A (MAYDAY) Módulo de comunicación de datos para emergencias
26 10A (HORN) Bocina
27 7.5A (EFI-B) Sistema de inyección de combustible multipuerto
28 7.5A ALT-S/ICS [Before May 2020] [From May 2020 (Except TMT Made, TMMIN Made)]
28 7.5A ALT-S/ICS/AIR PMP HTR [From May 2020 (TMT Made, TMMIN Made)]
29 7.5A (SMART) Sistema de llave inteligente
30 10A (ECU-B NO.3) Unidad de control del motor
31 20A (A/F HTR) Sensor de relación aire-combustible
32 10A (STRG LOCK / AM2 NO.1) Bloqueo de dirección; Sistema de arranque
33 15A (INJ) Inyectores de combustible
34 10A (ECU-B NO.2) Unidad de control del motor
35 25A (ECU-B NO.4 [Before Aug. 2022 (TMT Made, TMMIN Made][Before Jan. 2023 (TSAM Made, TMEE Made)]) Unidad de control del motor
35 15A (ECU-B NO.4 [From Aug. 2022 (TMT Made, TMMIN Made)][From Jan. 2023 (TSAM Made, TMEE Made)][AVA Made]) Unidad de control del motor
37 30A D/C CUT
38 10A (SPARE) Fusible de respuesto
39 15A (SPARE) Fusible de respuesto
40 25A (SPARE) Fusible de respuesto
41 80A (GLOW) Calefactor de bujías incandescentes
42 60A (J/B-B) Bus de caja de conexiones
43 10A (DOME) Luz de domo y luz interior
44 20A (RADIO) Radio y sistema de audio
45 10A (ECU-B NO.1) Unidad de control del motor
46 (BBC NO.3) Sistema de parada y arranque
48 (BBC NO.1) Sistema de parada y arranque
49 (ST NO.1) Sistema de arranque
50 BBC NO.2 / AMP
52 50A AIR PMP
53 40A (H-LP MAIN) Faros
54 7.5A (ODS) Sistema de detección de ocupantes (airbag)

Caja de fusibles en el motor (Motor diésel: 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E)

Caja de fusibles en el motor (Motor diésel: 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E)
N°ADescripción
- (DIMMER) Luces del panel de instrumentos
- (H-LP) Faros
- (ST NO.1 [1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E]) Sistema de arranque
- (GLOW) Calefactor de bujías incandescentes
- (STOP/ CDS FAN) Luces de freno; Ventilador del condensador de AC
- (ST NO.2 [1GD-FTV, 2GD-FTV]) Sistema de arranque
- (HORN) Bocina
- (EDU [1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E]) Sistema de control de emisiones
1 (ABS NO.1) Sistema de frenos antibloqueo
2 (ABS NO.2) Sistema de frenos antibloqueo
3 R/B I/P-ALT [Before May 2019] [Egypt, From May 2019 until Dec. 2019]
3 R/B I/P-ALT [Egypt, From Dec. 2019] [Except Egypt, From May 2019]
4 20A (INV) Toma de corriente (inversor DC/AC)
5 10A ECU-ALT NO.1
6 15A (P/OULET NO.2) Enchufes de corriente auxiliares
7 10A (STOP [From Aug. 2017]) Luces de freno
8 10A (STOP [Before Aug. 2017]) Luces de freno
8 10A (STRG HTR [From Aug. 2017]) Sistema de volante calefactado
9 10A 4WD-ALT
10 50A R/B FLOOR-ALT
11 140A (ALT) Sistema de carga
12 10A (H-LP RH-LO) Faro derecho de luz baja
13 10A (H-LP LH-LO) Faro izquierdo de luz baja
14 10A (H-LP RH-HI) Faro derecho de luz alta
15 10A (H-LP LH-HI) Faro izquierdo de luz alta
16 (P/SEAT [Before Aug. 2017]) Asiento de ajuste eléctrico
16 P/SEAT(D) [From Aug. 2017]
17 (PTC HTR NO.2) Calefactor adicional AC
18 CLR RR
19 (P/SEAT(P)) Asiento de ajuste eléctrico
20 (PBD) Puerta trasera eléctrica
21 (PTC HTR NO.1) Calefactor adicional AC
22 30A (H-LP CLN) Lavafaros
23 30A COS FAN/ PTC HTR NO.3
24 7.5A (S-HORN) Bocina / sistema antirobo
25 7.5A (MAYDAY) Módulo de comunicación de datos para emergencias
26 10A (HORN) Bocina
27 7.5A (EFI-B) Sistema de inyección de combustible multipuerto
28 7.5A ALT-S/ICS [Before May 2020] [From May 2020 (Except TMT Made, TMMIN Made)]
28 7.5A ALT-S/ICS/AIR PMP HTR [From May 2020 (TMT Made, TMMIN Made)]
29 7.5A (SMART) Sistema de llave inteligente
30 10A (ECU-B NO.3) Unidad de control del motor
31 25A (EDU [1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV]) Sistema de control de emisiones
32 10A (STRG LOCK / AM2 NO.1) Bloqueo de dirección; Sistema de arranque
33 30A (ST NO.2 [1GD-FTV, 2GD-FTV]) Sistema de arranque
34 10A (ECU-B NO.2) Unidad de control del motor
35 25A (ECU-B NO.4 [Before Aug. 2022 (TMT Made, TMMIN Made][Before Jan. 2023 (TSAM Made, TMEE Made)]) Unidad de control del motor
35 15A (ECU-B NO.4 [From Aug. 2022 (TMT Made, TMMIN Made)][From Jan. 2023 (TSAM Made, TMEE Made)][AVA Made]) Unidad de control del motor
36 20A NOX PM MAIN
37 30A D/C CUT
38 10A (SPARE) Fusible de respuesto
39 15A (SPARE) Fusible de respuesto
40 25A (SPARE) Fusible de respuesto
41 80A (GLOW) Calefactor de bujías incandescentes
42 60A (J/B-B) Bus de caja de conexiones
43 10A (DOME) Luz de domo y luz interior
44 20A (RADIO) Radio y sistema de audio
45 10A (ECU-B NO.1) Unidad de control del motor
46 (BBC NO.3) Sistema de parada y arranque
48 (BBC NO.1) Sistema de parada y arranque
49 (ST NO.1 [1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E]) Sistema de arranque
50 BBC NO.2 / AMP
52 30A DCU-MAIN [1GD-FTV, 2GD-FTV]
53 40A (H-LP MAIN) Faros
54 7.5A (ODS) Sistema de detección de ocupantes (airbag)

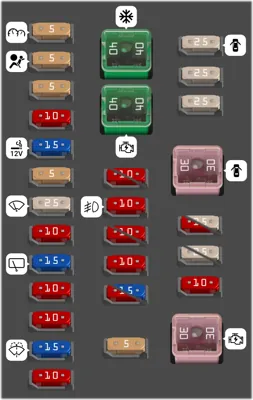

Panel de fusibles interior

Panel de fusibles interior
N°ADescripción
1 5A (METER) Cuadro de instrumentos
2 5A (A/BAG) Airbag
3 5A (IG2 NO.3) Protege varios circuitos
4 10A (SFT LOCK-ACC) ECU del sistema de bloqueo del cambio de caja automática
5 15A (P/OUTLET NO.1) Encendedor de cigarrillos / enchufes de corriente
6 5A (IG2 NO.2) Protege varios circuitos
7 25A (WIPER) Limpiaparabrisas
8 10A (IG1 NO.1) Protege varios circuitos
9 15A (WIPER RR) Limpiaparabrisas trasero
10 10A (IG1 NO.3) Protege varios circuitos
11 10A (IG1 NO.4) Protege varios circuitos
12 15A (WASHER) Limpiaparabrisas
13 10A (IG1 NO.2) Protege varios circuitos
14 10A (TAIL [Gasoline motor: 1GR-FE, 2TR-FE][Diesel motor: 1KD-FTV, 2KD-FTV, 5L-E]) Luces traseras
14 10A ECU-ALT NO.2 [Diesel motor: 1GD-FTV, 2GD-FTV]
15 10A FOG FR/DRL
16 10A ECU ALT NO.2 [Gasoline motor: 1GR-FE, 2TR-FE][Diesel motor: 1KD-FTV, 2KD-FTV, 5L-E]
16 10A ( TAIL [Diesel motor: 1GD-FTV, 2GD-FTV]) Luces traseras
17 10A (OBD) Diagnóstico a bordo
18 10A EFI NO.1 [Before May 2020 Production][From May 2020 Production until Sep. 2020 Production (TSAM Made)] [From May 2020 Production (TMEE Made)] // EFI NO.1 [Gasoline motor: 1GR-FE, 2TR-FE][From May 2020 Production (TMT Made, TMMIN Made)][From Sep. 2020 Production (TSAM Made)][AVA Made]
18 15A (EFI NO.1 [Diesel motor: 1GD-FTV, 2GD-FTV][From May 2020 Production (TMT Made, TMMIN Made)][From Sep. 2020 Production (TSAM Made)]) Sistema de inyección de combustible multipuerto
19 5A (IG2 NO.1) Protege varios circuitos
20 25A (DOOR NO.2) Sistema de cierre de puertas eléctrico
21 25A (DOOR R/L) Puerta trasera izquierda
22 25A (DOOR R/R) Puerta trasera derecha
23 10A (ETCS [Gasoline motor: 1GR-FE, 2TR-FE]) Sistema de control electrónico del acelerador
23 25A (EFI-MAIN NO.1 [Diesel motor: 1GD-FTV, 2GD-FTV]) Sistema de inyección de combustible multipuerto
24 25A (EFI MAIN NO.1 [Gasoline motor: 1GR-FE, 2TR-FE] [Diesel motor: 1KD-FTV, 2KD-FTV, 5L-E]) Sistema de inyección de combustible multipuerto
24 25A (EFI-MAIN NO.2 [Diesel motor: 1GD-FTV, 2GD-FTV]) Sistema de inyección de combustible multipuerto
25 10A (TURN&HAZ) Luces de giro o guiño; Luz de emergencia o balizas
26 40A (HTR) Sistema de aire acondicionado
27 40A (AM1) Sistema de arranque
28 30A (DOOR NO.1) Sistema de cierre de puertas eléctrico
29 30A (AM2 NO.2) Sistema de arranque

Relé del tablero de instrumentos n.º 4 (antes de la producción de agosto de 2021, excepto los fabricados por TMEE, antes de la producción de febrero de 2022 fabricados por TMEE)

Relé del tablero de instrumentos n.º 4 (antes de la producción de agosto de 2021, excepto los fabricados por TMEE, antes de la producción de febrero de 2022 fabricados por TMEE)
N°ADescripción
- (HTR) Sistema de aire acondicionado
- (IG1 NO.2 [Before Aug. 2021 Production Except TMEE Made][Before Feb. 2022 Production TMEE Made]) Protege varios circuitos
- (IG2 [Before Aug. 2021 Production Except TMEE Made][Before Feb. 2022 Production TMEE Made]) Protege varios circuitos
- (STRG HTR [Before Aug. 2022 Production][w/ Heated Steering Wheel System]) Sistema de volante calefactado
- (A/C COMP) Compresor de aire acondicionado
1 5A (ACC) Protege varios circuitos accesorios
2 10A (A/C) Aire acondicionado
3 10A ECU-IG2 / C/OPN NO.2 [Before Aug. 2021]
3 10A (EFI NO.3 [From Aug. 2021]) Sistema de inyección de combustible multipuerto
4 7.5A STA/WIPER-S
5 5A (IG1 NO.6 [Before Aug. 2021]) Protege varios circuitos
5 15A (IG1 NO.6 [From Aug. 2021]) Protege varios circuitos
6 20A (4WD-IG) Sistema de tracción en las cuatro ruedas
7 15A S/HTR / S/VENT
8 10A (IG1 NO.5 [Before Aug. 2021 Production Except TMEE Made, TMEE Made][Before Feb. 2022 Production TMEE Made]) Protege varios circuitos

Relé del tablero de instrumentos n.º 4 (desde la producción de agosto de 2021, excepto los fabricados por TMEE, desde la producción de febrero de 2022 fabricados por TMEE)

Relé del tablero de instrumentos n.º 4 (desde la producción de agosto de 2021, excepto los fabricados por TMEE, desde la producción de febrero de 2022 fabricados por TMEE)
N°ADescripción
- (HTR) Sistema de aire acondicionado
- (IG1 NO.2) Protege varios circuitos
- (STRG HTR [Before Aug. 2022][w/ Heated Steering Wheel System]) Sistema de volante calefactado
- P/OUTLET FR [From Aug. 2022]
- (A/C COMP) Compresor de aire acondicionado
1 5A (ACC) Protege varios circuitos accesorios
2 10A (A/C) Aire acondicionado
3 10A (EFI NO.3 [From Aug. 2021]) Sistema de inyección de combustible multipuerto
4 7.5A STA/WIPER-S
5 15A (IG1 NO.6 [From Aug. 2021]) Protege varios circuitos
6 20A (4WD-IG) Sistema de tracción en las cuatro ruedas
7 15A S/HTR / S/VENT
8 15A (IG1 NO.5 [From Aug. 2021, Except TMEE Made][From Feb. 2022, TMEE Made]) Protege varios circuitos

Relé del tablero de instrumentos n.º 6

Relé del tablero de instrumentos n.º 6
N°ADescripción
- DCU-MAIN
- P/OUTLET RR Relay [Except Egypt, Before Aug. 2021 Production][From Aug. 2022 Production]
- NOX PM
- (P/OUTLET Relay [Egypt, From Dec. 2019 Production][Except Egypt, From May 2019 Production]) Encendedor de cigarrillos / enchufes de corriente
- (DEICER [Before May 2019 Production]) Descongelador o desempañador
- (FOG RR) Luces antiniebla traseras
- DEICER [Egypt, From Dec. 2019 Production], [Except Egypt, From May 2019 Production]
- (P/OUTLET [Before May 2019 Production][Egypt, From May 2019 Production until Dec. 2019 Production]) Encendedor de cigarrillos / enchufes de corriente
- P/OUTLET RR Relay [Except Egypt, From Aug. 2021 Production until Aug. 2022 Production]
- (INV) Toma de corriente (inversor DC/AC)
- (DEF) Desempañador trasero
1 25A DCU NO.1
2 20A DCU NO.2
4 7.5A DCU-B
5 10A DEF-S
6 10A (FOG RR) Luces antiniebla traseras
7 15A (DEICER) Descongelador o desempañador
8 25A (DEF) Desempañador trasero
