Compartimento del motor (sin sistema de luces diurnas)
| N° | A | Descripción | |
|---|---|---|---|
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| 1 | 10A | (HEAD (RH)) Faro derecho | |
| 2 | 10A | (HEAD (LH)) Faro izquierdo | |
| 8 | 10A | (TAIL) Luces traseras, luces de la placa de matrÃcula | |
| 9 | 10A | (A.C) Sistema de aire acondicionado | |
| 10 | 15A | (FOG) Sin circuito | |
| 11 | 15A | (DOME) Sistema de audio del coche, luz interior, reloj, luces personales, luz de cortesÃa de la puerta, sistema de luces diurnas, indicadores y medidores | |
| 12 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 13 | 20A | (EFI) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 14 | 7.5A | (ALT-S) Sistema de carga | |
| 15 | 15A | (PWR OUTLET) Toma de corriente | |
| 28 | 50A | (J/B) Todos los componentes en los fusibles "POWER", "HORN.HAZ", "STOP" y "ECU-B" | |
| 29 | 30A | (AM2) Sistema de encendido, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial | |
| 30 | 50A | (HEATER) Todos los componentes en el fusible "A.C" | |
| 31 | 40A | (AM1) Sistema de arranque | |
| 32 | 60A | (ABS) Sistema de frenos antibloqueo | |
| 33 | 120A | (ALT) Todos los componentes en los fusibles "AM1", "HEATER", "A.C", "TAIL", "ALT-S" y "PWR OUTLET" |

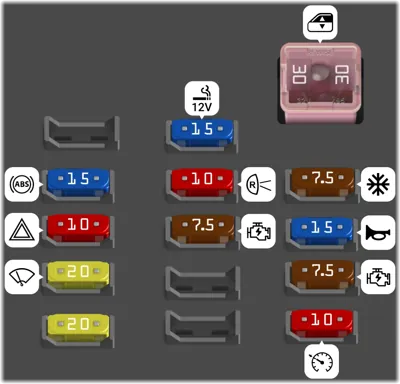

Tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| 16 | 15A | (ECU-IG) Sistema de control de crucero, sistema de frenos antibloqueo, sistema de bloqueo de cambio de transmisión automática, sistema de airbag SRS | |
| 17 | 10A | (TURN) Luces direccionales, luces intermitentes de emergencia | |
| 18 | 20A | (WIPER) Limpiaparabrisas y lavaparabrisas | |
| 19 | 20A | (4WD) Sistema de control A.D.D., sistema de control de tracción en las cuatro ruedas, sistema de bloqueo del diferencial trasero | |
| 20 | 15A | (ACC) Encendedor de cigarrillos, reloj, espejos retrovisores eléctricos, luces de reversa, sistema de bloqueo de cambio de transmisión automática, sistema de airbag SRS, pretensores de cinturón de seguridad, sistema de audio del coche | |
| 21 | 10A | (GAUGE) Sistema de luces de circulación diurna, luces de reversa, sistema de control de crucero, sistema de bloqueo del diferencial trasero, sistema de transmisión automática controlada electrónicamente, sistema de arranque, sistema de carga, sistema de aire acondicionado | |
| 22 | 7.5A | (IGN) Medidores e indicadores, sistema de airbag SRS, pretensores de cinturón de seguridad, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 23 | 7.5A | (ECU-B) Luz de advertencia SRS, sistema de aire acondicionado | |
| 24 | 15A | (HORN-HAZ) Luces intermitentes de emergencia, bocinas | |
| 25 | 7.5A | (STA) Sistema de cancelación de arranque de embrague, sistema de arranque | |
| 26 | 10A | (STOP) Luces de freno, luz de freno de montaje alto, sistema de control de crucero, sistema de frenos antibloqueo, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 27 | 30A | (POWER) Ventanas eléctricas, asiento eléctrico |
Compartimento del motor (con sistema de luces diurnas)
| N° | A | Descripción | |
|---|---|---|---|
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| 3 | 7.5A | (DRL) Sistema de luces diurnas | |
| 4 | 10A | (HEAD (HI RH)) Faro derecho (luz alta), luz indicadora de luz alta | |
| 5 | 10A | (HEAD (HI LH)) Faro izquierdo (luz alta) | |
| 6 | 10A | (HEAD (LO RH)) Faro derecho (luz baja) | |
| 7 | 10A | (HEAD (LO LH)) Faro izquierdo (luz baja) | |
| 8 | 10A | (TAIL) Luces traseras, luces de la placa de matrÃcula | |
| 9 | 10A | (A.C) Sistema de aire acondicionado | |
| 10 | 15A | (FOG) Sin circuito | |
| 11 | 15A | (DOME) Sistema de audio del coche, luces interiores, reloj, luces personales, luz de cortesÃa de la puerta, sistema de luces diurnas, indicadores y medidores | |
| 12 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 13 | 20A | (EFI) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 14 | 7.5A | (ALT-S) Sistema de carga | |
| 15 | 15A | (PWR OUTLET) Toma de corriente | |
| 28 | 50A | (J/B) Todos los componentes en los fusibles "POWER", "HORN.HAZ", "STOP" y "ECU-B" | |
| 29 | 30A | (AM2) Sistema de encendido, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial | |
| 30 | 50A | (HEATER) Todos los componentes en el fusible "A.C" | |
| 31 | 40A | (AM1) Sistema de arranque | |
| 32 | 60A | (ABS) Sistema de frenos antibloqueo | |
| 33 | 120A | (ALT) Todos los componentes en los fusibles "AM1", "HEATER", "A.C", "TAIL", "ALT-S" y "PWR OUTLET" |
