Compartimento del motor (sin sistema de luces de conducción diurna)
| N° | A | Descripción | |
|---|---|---|---|
| - | ARRANQUE | ||
| - | CALEFACTOR | ||
| - | No identificado | ||
| - | LUCES TRASERAS | ||
| - | No identificado | ||
| - | TOMA DE CORRIENTE | ||
| - | EFI | ||
| - | FAROS | ||
| - | No identificado | ||
| 2 | 10A | (HEAD (RH)) Faro derecho | |
| 3 | 10A | (HEAD (LH)) Faro izquierdo | |
| 6 | 10A | (TAIL) Luces traseras, luces de matrícula | |
| 8 | 10A | (A.C) Sistema de aire acondicionado | |
| 14 | 15A | (ECTS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 15 | 15A | (DOME) Sistema de audio del automóvil, luces interiores, reloj, luces personales, luz de cortesía de la puerta, sistema de luces de conducción diurna, indicadores y medidores | |
| 16 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 17 | 20A | (EFI) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 18 | 7.5A | (ALT-S) Sistema de carga | |
| 19 | 15A | (PWR OUTLET) Toma de corriente | |
| 22 | 60A | (ABS) Sistema de frenos antibloqueo, sistema de control de tracción, sistema “AUTO LSD”, sistema de control de estabilidad del vehículo | |
| 23 | 120A | (ALT) Todos los componentes en los fusibles "AM1", "HEATER", "aire acondicionado", "TAIL", "ALT-S" y "toma de corriente" | |
| 24 | 50A | (HEATER) Todos los componentes en el fusible "aire acondicionado" | |
| 25 | 40A | (AM1) Sistema de arranque | |
| 26 | 50A | (J/B) Todos los componentes en los fusibles "POWER", "HORN-HAZ", "STOP" y "ECU-B" | |
| 27 | 30A | (AM2) Sistema de encendido, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial | |
| 28 | 30A | [sin sistema de control de estabilidad del vehículo] Sistema de frenos antibloqueo, sistema de control de tracción, sistema “AUTO LSD”, estabilidad del vehículo | |
| 28 | 50A | (ABS2) [con sistema de control de estabilidad del vehículo] Sistema de frenos antibloqueo, sistema de control de tracción, sistema “AUTO LSD”, sistema de control de estabilidad del vehículo |

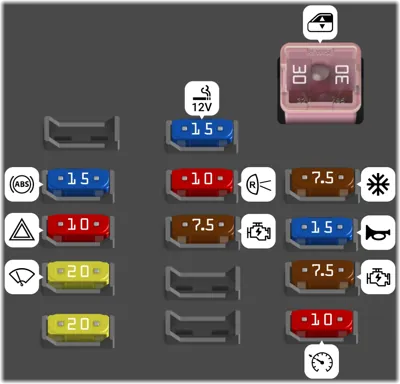

Panel de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| 16 | 15A | (ECU-IG) Sistema de control de crucero, sistema de frenos antibloqueo, sistema de bloqueo de cambio de transmisión automática, sistema de bolsas de aire SRS | |
| 17 | 10A | (TURN) Luces direccionales, luces de emergencia | |
| 18 | 20A | (WIPER) Limpiaparabrisas y lavaparabrisas | |
| 19 | 20A | (4WD) Sistema de control A.D.D., sistema de control de tracción en las cuatro ruedas, sistema de bloqueo del diferencial trasero | |
| 20 | 15A | (ACC) Encendedor de cigarrillos, reloj, espejos retrovisores eléctricos, luces de reversa, sistema de bloqueo de cambio de transmisión automática, sistema de bolsas de aire SRS, pretensores de cinturones de seguridad, sistema de audio del auto | |
| 21 | 10A | (GAUGE) Sistema de luces de conducción diurna, luces de reversa, sistema de control de crucero, sistema de bloqueo del diferencial trasero, sistema de transmisión automática controlado electrónicamente, sistema de arranque, sistema de carga, aire acondicionado | |
| 22 | 7.5A | (IGN) Indicadores y medidores, sistema de bolsas de aire SRS, pretensores de cinturones de seguridad, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 23 | 7.5A | (ECU-B) Luz de advertencia SRS, aire acondicionado | |
| 24 | 15A | (HORN-HAZ) Luces de emergencia, bocinas | |
| 25 | 7.5A | (STA) Sistema de cancelación de arranque del embrague, sistema de arranque | |
| 26 | 10A | (STOP) Luces de freno, luz de freno de montaje alto, sistema de control de crucero, sistema de frenos antibloqueo, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 27 | 30A | (POWER) Ventanas eléctricas, asiento eléctrico |
Compartimento del motor (con sistema de luces de conducción diurna)
| N° | A | Descripción | |
|---|---|---|---|
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| 3 | 7.5A | (DRL) Sistema de luces de conducción diurna | |
| 4 | 10A | (HEAD (HI RH)) Faro derecho (luz alta), luz indicadora de luz alta | |
| 5 | 10A | (HEAD (HI LH)) Faro izquierdo (luz alta) | |
| 6 | 10A | (HEAD (LO RH)) Faro derecho (luz baja) | |
| 7 | 10A | (HEAD (LO LH)) Faro izquierdo (luz baja) | |
| 8 | 10A | (TAIL) Luces traseras, luces de matrícula | |
| 9 | 10A | (A.C) Sistema de aire acondicionado | |
| 10 | 15A | (ECTS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 11 | 15A | (DOME) Sistema de audio del automóvil, luces interiores, reloj, luces personales, luz de cortesía de la puerta, sistema de luces de conducción diurna, indicadores y medidores | |
| 12 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 13 | 20A | (EFI) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 14 | 7.5A | (ALT-S) Sistema de carga | |
| 15 | 15A | (PWR OUTLET) Toma de corriente | |
| 28 | 50A | (J/B) Todos los componentes en los fusibles "POWER", "HORN-HAZ", "STOP" y "ECU-B" | |
| 29 | 30A | (AM2) Sistema de encendido, sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial | |
| 30 | 50A | (HEATER) Todos los componentes en el fusible "A.C" | |
| 31 | 40A | (AM1) Sistema de arranque | |
| 32 | 30A | (ABS2) [sin sistema de control de estabilidad del vehículo] Sistema de frenos antibloqueo, sistema de control de tracción, sistema “AUTO LSD”, sistema de control de estabilidad del vehículo | |
| 32 | 50A | (ABS2) [con sistema de control de estabilidad del vehículo] Sistema de frenos antibloqueo, sistema de control de tracción, sistema “AUTO LSD”, sistema de control de estabilidad del vehículo | |
| 33 | 60A | (ABS) Sistema de frenos antibloqueo, sistema de control de tracción, sistema “AUTO LSD”, sistema de control de estabilidad del vehículo | |
| 34 | 120A | (ALT) Todos los componentes en los fusibles "AM1", "HEATER", "A.C", "TAIL", "ALT-S" y "PWR OUTLET" |
