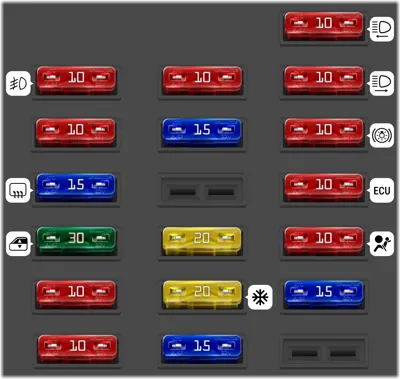

Caja de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | (H/L LH) Faro izquierdo | |
| - | 10A | (FOG) Luces antiniebla | |
| - | 10A | (SPARE1) Fusible de respuesto | |
| - | 10A | (H/L RH) Faro derecho | |
| - | 10A | (TAIL) Luces traseras | |
| - | 15A | (SPARE) Fusible de respuesto | |
| - | 10A | (STOP) Luces de freno | |
| - | 15A | (DEFOG) Desempañador trasero | |
| - | 10A | (ECU IG) Unidad de control del motor | |
| - | 30A | (POWER) Ventanas eléctricas | |
| - | 20A | (WIPER/TURN) Limpiaparabrisas; Luces de giro o guiño | |
| - | 10A | (AIRBAG) Airbag | |
| - | 10A | GAUGE/BACK | |
| - | 20A | (HEATER) Sistema de aire acondicionado | |
| - | 15A | (DOORLOCK) Sistema de cierre de puertas eléctrico | |
| - | 10A | (ENGINE) Sistema de control del motor | |
| - | 15A | (ACC) Protege varios circuitos accesorios |
Caja de fusibles del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | (MGC) Embrague magnético de A/C | ||
| - | (HEAD) Faros | ||
| - | (ST) Sistema de arranque | ||
| - | (EFI) Sistema de inyección de combustible multipuerto | ||
| - | (RAD) Sistema de audio | ||
| - | (HTR) Sistema de aire acondicionado | ||
| - | (FUEL PUMP) Bomba de combustible | ||
| 1 | 30A | (RAD) Sistema de audio | |
| 2 | 30A | (HEAD) Faros | |
| 3 | 40A | (TAIL) Luces traseras | |
| 5 | 50A | (ABS) Sistema de frenos antibloqueo | |
| 6 | 60A | (AM) Sistema de arranque | |
| 7 | 15A | (HORN-HAZ) Bocinas, luces de emergencia, sistema antirrobo | |
| 8 | 10A | (MGC) Embrague magnético de A/C | |
| 9 | 10A | (STOP) Luces de freno | |
| 10 | 10A | (BACK UP) Luces de reversa | |
| 11 | 15A | (EFI) Sistema de inyección de combustible multipuerto | |
| 12 | 15A | (FOG) Luces antiniebla | |
| 13 | 30A | (HTR) Sistema de aire acondicionado |
