Compartimento del motor (motor 2UZ–FE)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de faro | ||
| - | Relé de bomba de combustible | ||
| - | Relé EFI | ||
| - | Relé calefaccionado | ||
| - | Relé de arranque | ||
| - | Relé de toma de corriente | ||
| - | Relé de niebla | ||
| - | Relé C/OPN | ||
| - | No identificado | ||
| 1 | 20A | (EFI NO.1) [motor 2UZ-FE] Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control de emisiones, bomba de combustible y todos los componentes en el fusible "EFI NO.2" | |
| 1 | 15A | (EFI NO.1) [motor 5VZ-FE] Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control de emisiones, bomba de combustible y todos los componentes en el fusible "EFI NO.2" | |
| 2 | 15A | (ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial y sistema de control electrónico del acelerador | |
| 3 | 15A | (DOME) Luz interior, luces personales, luz de vanidad y luces de cortesía | |
| 4 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 5 | 15A | (PWR OUTLET 1) Toma de corriente | |
| 6 | 15A | (PWR OUTLET 2) Toma de corriente | |
| 7 | 5A | (ST2) Sistema de arranque | |
| 8 | 20A | (FR FOG) Luces antiniebla delanteras | |
| 9 | 7.5A | (ALT-S) Sistema de carga | |
| 10 | 10A | (HEAD (RH)) [sin sistema de luces diurnas] Faro derecho HEAD (HI RH) 10 A (con sistema de luces diurnas) | |
| 11 | 10A | (HEAD (LH)) [sin sistema de luces diurnas] Faro izquierdo HEAD (HI LH) 10 A (con sistema de luces diurnas) | |
| 12 | 10A | (EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial y sistema de control de emisiones | |
| 13 | 10A | (A/C) Sistema de aire acondicionado | |
| 14 | 7.5A | (DRL) [con sistema de luces diurnas] Sistema de luces diurnas | |
| 15 | 10A | (HEAD (LO RH)) [con sistema de luces diurnas] Faro derecho (baja intensidad) | |
| 16 | 10A | (HEAD (LO LH)) [con sistema de luces diurnas] Faro izquierdo (baja intensidad) | |
| 30 | 40A | (ABS 1) Sistema de frenos antibloqueo | |
| 31 | 40A | (ABS 2) Sistema de frenos antibloqueo | |
| 32 | 50A | (J/B) Todos los componentes en los fusibles "PWR", "HORN-HAZ", "TAIL", "CARGO LP", "STOP" y "ECU-B" | |
| 33 | 40A | (AM2) Sistema de encendido | |
| 34 | 40A | (AM1) Sistema de arranque | |
| 35 | 50A | (HTR) Sistema de aire acondicionado | |
| 38 | 120A | (ALT) Todos los componentes en los fusibles "AM1", "ALT-S", "HTR", "FR FOG", "PWR OUTLET 1" y "PWR OUTLET 2" |
Compartimento del motor (motor 5VZ–FE)
| N° | A | Descripción | |
|---|---|---|---|
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| 1 | 20A | (EFI NO.1) [motor 2UZ-FE] Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control de emisiones, bomba de combustible y todos los componentes en el fusible "EFI NO.2" | |
| 1 | 15A | (EFI NO.1) [motor 5VZ-FE] Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control de emisiones, bomba de combustible y todos los componentes en el fusible "EFI NO.2" | |
| 3 | 15A | (DOME) Luz interior, luces personales, luz de vanidad y luces de cortesía | |
| 4 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 5 | 15A | (PWR OUTLET 1) Toma de corriente | |
| 6 | 15A | (PWR OUTLET 2) Toma de corriente | |
| 7 | 5A | (ST2) Sistema de arranque | |
| 8 | 20A | (FR FOG) Luces antiniebla delanteras | |
| 9 | 7.5A | (ALT-S) Sistema de carga | |
| 10 | 10A | (HEAD (RH)) [sin sistema de luces diurnas] Faro derecho HEAD (HI RH) 10 A (con sistema de luces diurnas) | |
| 11 | 10A | (HEAD (LH)) [sin sistema de luces diurnas] Faro izquierdo HEAD (HI LH) 10 A (con sistema de luces diurnas) | |
| 13 | 10A | (A/C) Sistema de aire acondicionado | |
| 14 | 7.5A | (DRL) [con sistema de luces diurnas] Sistema de luces diurnas | |
| 15 | 10A | (HEAD (LO RH)) [con sistema de luces diurnas] Faro derecho (luz baja) | |
| 16 | 10A | (HEAD (LO LH)) [con sistema de luces diurnas] Faro izquierdo (luz baja) | |
| 30 | 40A | (ABS 1) Sistema de frenos antibloqueo | |
| 31 | 40A | (ABS 2) Sistema de frenos antibloqueo | |
| 32 | 50A | (J/B) Todos los componentes en los fusibles "PWR", "HORN-HAZ", "TAIL", "CARGO LP", "STOP" y "ECU-B" | |
| 33 | 40A | (AM2) Sistema de encendido | |
| 33 | 30A | (AM2) Sistema de encendido | |
| 34 | 40A | (AM1) Sistema de arranque | |
| 35 | 50A | (HTR) Sistema de aire acondicionado | |
| 38 | 120A | (ALT) Todos los componentes en los fusibles "AM1", "ALT-S", "HTR", "FR FOG", "PWR OUTLET 1" y "PWR OUTLET 2" |
Compartimento del motor (con kit de remolque)
| N° | A | Descripción | |
|---|---|---|---|
| 37 | 30A | (FL) Luces del remolque |

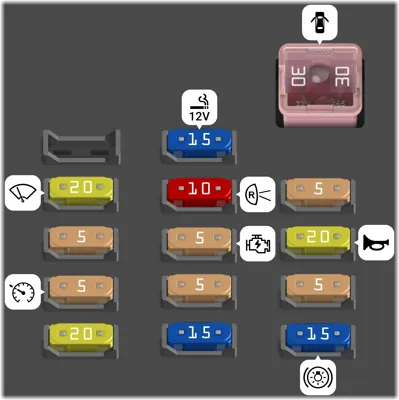

Tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | No identificado | ||
| 17 | 20A | (WIP) Limpiaparabrisas y lavaparabrisas | |
| 18 | 5A | (TURN) Luces de señal de giro | |
| 19 | 5A | (ECU IG) Sistema de frenos antibloqueo y sistema de control de crucero | |
| 20 | 20A | (4WD) Sistema de control de tracción en las cuatro ruedas y A | |
| 21 | 15A | (ACC) Encendedor de cigarrillos, sistema de audio, sistema de airbag SRS y espejos retrovisores eléctricos | |
| 22 | 10A | (GAUGE) Medidores e indicadores, luces de reversa, sistema de arranque, sistema de luces diurnas y sistema de aire acondicionado | |
| 23 | 5A | (IGN) Sistema de airbag SRS, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de descarga y sistema de encendido | |
| 24 | 5A | (CARGO LP) Luz de carga | |
| 25 | 15A | (TAIL) Luces traseras, luces de matrícula, luces del tablero de instrumentos, luces de estacionamiento y luz de la guantera | |
| 26 | 5A | (ECU-B) Luz de advertencia SRS | |
| 27 | 20A | (HORN-HAZ) Luces intermitentes de emergencia y bocinas | |
| 28 | 5A | (STA) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, medidores e indicadores | |
| 29 | 15A | (STOP) Luces de freno y luz de freno montada en alto | |
| 36 | 30A | (POWER) Sistema de cierre centralizado, ventanas eléctricas y asiento eléctrico |
