Compartimento del motor (motor 2UZ−FE)
| N° | A | Descripción | |
|---|---|---|---|
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| 1 | 15A | (MIR HTR) Calefaccionado de los espejos retrovisores exteriores | |
| 2 | 15A | (FOG) Luces antiniebla delanteras | |
| 3 | 30A | (TOW BRK) Controlador de freno del remolque | |
| 4 | 30A | (SUB BATT) Batería auxiliar del remolque | |
| 5 | 30A | (TOW TAIL) Luces del remolque (luces traseras) | |
| 6 | 15A | (PWR OUTLET 1) Toma de corriente | |
| 7 | 5A | (ECU-B) Sistema de frenos antibloqueo | |
| 8 | 10A | (H-LP RH) Faro derecho (luz alta) | |
| 9 | 15A | (PWR OUTLET 2) Toma de corriente | |
| 10 | 10A | (DOME) Luz interior, luces personales, luz de vanidad, luz del interruptor de encendido, luz de escalón, luces de cortesía de puerta, luz de advertencia de puerta abierta | |
| 11 | 10A | (H-LP LH) Faro izquierdo (luz alta) | |
| 12 | 10A | (EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control de emisiones | |
| 13 | 20A | (RADIO) Sistema de audio | |
| 14 | 10A | (HEAD RL) [con sistema de luces diurnas] Faro derecho (luz baja) | |
| 15 | 10A | (A/C) Sistema de aire acondicionado | |
| 16 | 10A | (HEAD LL) [con sistema de luces diurnas] Faro izquierdo (luz baja) | |
| 17 | 7.5A | (ALT-S) Sistema de carga | |
| 18 | 10A | (ETCS) [motor 2UZ-FE] Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control electrónico del acelerador | |
| 19 | 15A | (HAZ) Luces intermitentes de emergencia | |
| 20 | 20A | (EFI NO.1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, bomba de combustible, fusible "EFI NO.2" | |
| 21 | 30A | (AM2) Sistema de encendido, sistema de arranque, fusibles "IGN" y "STA" | |
| 22 | 30A | (TOWING) Convertidor de remolque | |
| 37 | 40A | (AM1) Sistema de arranque, fusibles "ACC", "WIP", "4WD", "ECU-IG", "GAUGE" y "TURN" | |
| 38 | 50A | (HTR) Sistema de aire acondicionado, fusible "A/C" | |
| 39 | 50A | (J/B) Fusibles "POWER", "CARGO LP", "TAIL", "OBD", "HORN" y "STOP" | |
| 40 | 40A | (ABS 2) Sistema de frenos antibloqueo | |
| 41 | 30A | (ABS 3) Sistema de frenos antibloqueo | |
| 42 | 30A | (ST3) Sistema de arranque, fusible "STA" | |
| 44 | 100A | (FL ALT) [sin paquete de remolque] fusibles "AM1", "HTR", "J/B", "MIR HTR", "FOG", "TOW BRK", "SUB BATT", "TOW TAIL", "PWR OUTLET 1" y "PWR OUTLET 2" | |
| 44 | 140A | (FL ALT) [con paquete de remolque] fusibles "AM1", "HTR", "J/B", "MIR HTR", "FOG", "TOW BRK", "SUB BATT", "TOW TAIL", "PWR OUTLET 1" y "PWR OUTLET 2" |
Compartimento del motor (motor 5VZ−FE)
| N° | A | Descripción | |
|---|---|---|---|
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| 1 | 15A | (MIR HTR) Calefaccionadores de los espejos retrovisores exteriores | |
| 2 | 15A | (FOG) Luces antiniebla delanteras | |
| 5 | 30A | (TOW TAIL) Luces del remolque (luces traseras) | |
| 6 | 15A | (PWR OUTLET 1) Toma de corriente | |
| 7 | 5A | (ECU-B) Sistema de frenos antibloqueo | |
| 8 | 10A | (H-LP RH) Faro derecho (luz alta) | |
| 9 | 15A | (PWR OUTLET 2) Toma de corriente | |
| 10 | 10A | (DOME) Luz interior, luces personales, luz de vanidad, luz del interruptor de encendido, luz de escalón, luces de cortesía de puerta, luz de advertencia de puerta abierta | |
| 11 | 10A | (H-LP LH) Faro izquierdo (luz alta) | |
| 12 | 10A | (EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control de emisiones | |
| 13 | 20A | (RADIO) Sistema de audio | |
| 14 | 10A | (HEAD RL) [con sistema de luz diurna] Faro derecho (luz baja) | |
| 15 | 10A | (A/C) Sistema de aire acondicionado | |
| 16 | 10A | (HEAD LL) [con sistema de luz diurna] Faro izquierdo (luz baja) | |
| 17 | 7.5A | (ALT-S) Sistema de carga | |
| 19 | 15A | (HAZ) Luces intermitentes de emergencia | |
| 20 | 20A | (EFI NO.1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, bomba de combustible, fusible "EFI NO.2" | |
| 21 | 30A | (AM2) Sistema de encendido, sistema de arranque, fusibles "IGN" y "STA" | |
| 22 | 30A | (TOWING) Convertidor de remolque | |
| 23 | 15A | (ETCS) [motor 5VZ-FE] Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control electrónico del acelerador | |
| 37 | 40A | (AM1) Sistema de arranque, fusibles "ACC", "WIP", "4WD", "ECU-IG", "GAUGE" y "TURN" | |
| 38 | 50A | (HTR) Sistema de aire acondicionado, fusible "A/C" | |
| 39 | 50A | (J/B) Fusibles "POWER", "CARGO LP", "TAIL", "OBD", "HORN" y "STOP" | |
| 40 | 40A | (ABS 2) Sistema de frenos antibloqueo | |
| 41 | 30A | (ABS 3) Sistema de frenos antibloqueo | |
| 44 | 100A | (FL ALT) [sin paquete de remolque] fusibles "AM1", "HTR", "J/B", "MIR HTR", "FOG", "TOW BRK", "SUB BATT", "TOW TAIL", "PWR OUTLET 1" y "PWR OUTLET 2" | |
| 44 | 140A | (FL ALT) [con paquete de remolque] fusibles "AM1", "HTR", "J/B", "MIR HTR", "FOG", "TOW BRK", "SUB BATT", "TOW TAIL", "PWR OUTLET 1" y "PWR OUTLET 2" |

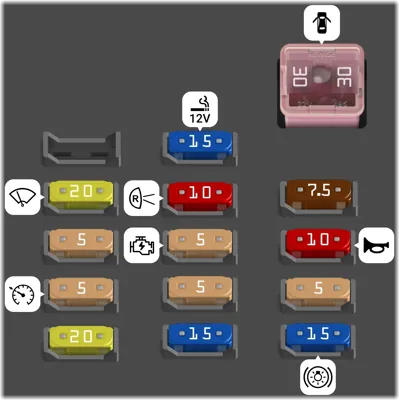

Tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | No identificado | ||
| 24 | 20A | (WIP) Limpiaparabrisas y lavaparabrisas | |
| 25 | 5A | (TURN) Luces de señal de giro | |
| 26 | 5A | (ECU IG) Sistema de frenos antibloqueo, sistema de control de crucero | |
| 27 | 20A | (4WD) Sistema de control de tracción en las cuatro ruedas, A | |
| 28 | 15A | (ACC) Encendedor de cigarrillos, sistema de audio, sistema de airbag SRS, espejos retrovisores eléctricos, fusibles "TOMA DE CORRIENTE 1" y "TOMA DE CORRIENTE 2" | |
| 29 | 10A | (GAUGE) Medidores e indicadores, luces de reversa, sistema de arranque, sistema de aire acondicionado | |
| 30 | 5A | (IGN) Sistema de airbag SRS, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, luz de advertencia de descarga, sistema de encendido | |
| 31 | 5A | (CARGO LP) Luz de carga | |
| 32 | 15A | (TAIL) Luces traseras, luces de la placa de matrícula, luces del tablero de instrumentos, luces de estacionamiento, luz de la guantera | |
| 33 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 34 | 10A | (HORN) Bocinas | |
| 35 | 5A | (STA) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, medidores e indicadores | |
| 36 | 15A | (STOP) Luces de freno, luz de freno montada en alto | |
| 43 | 30A | (POWER) Sistema de bloqueo de puertas eléctrico, ventanas eléctricas, asiento eléctrico |
