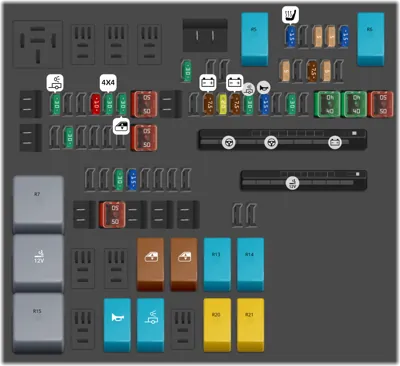

Caja de fusibles del motor Nro. 1
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | (S/HTR F/R) Asientos calefaccionados | |
| - | 5A | ECU-IGP NO.2 | |
| - | 5A | ECU-IGP NO.1 | |
| - | 15A | (S/HTR F/L) Calefactor de asientos delanteros | |
| - | 30A | (BBC NO.4) Sistema de parada y arranque | |
| - | 5A | ENG-IGR NO.1 | |
| - | 7.5A | TOWING-IGR | |
| - | 5A | AIRSUS-IGR | |
| - | 30A | (TOWING TAIL) Luces del remolque | |
| - | 10A | TOWING BK/UP | |
| - | 30A | (4WD-B) Sistema de tracción en las cuatro ruedas | |
| - | 30A | P/W BACK NO.1 | |
| - | 50A | AIRSUS | |
| - | 7.5A | (BATT-S NO.1) Sistema de carga | |
| - | 20A | SPOILER FR | |
| - | 7.5A | (BATT-S NO.2) Sistema de carga | |
| - | 30A | (TOWING) Luces del remolque | |
| - | 15A | (HORN) Bocina | |
| - | 30A | D/C CUT | |
| - | 40A | (BBC NO.1) Sistema de parada y arranque | |
| - | 40A | (BBC NO.2) Sistema de parada y arranque | |
| - | 50A | (BBC NO.3) Sistema de parada y arranque | |
| - | 30A | (TI&TE) Inclinación eléctrica y telescópica eléctrica | |
| - | 50A | (PTC HTR NO.1) Calefactor adicional AC | |
| - | (J/B-B) Bus de caja de conexiones | ||
| - | (EPS NO.1) Dirección asistida eléctrica | ||
| - | P/I | ||
| - | (EPS NO.2) Dirección asistida eléctrica | ||
| - | (ALT) Sistema de carga | ||
| - | SUB R/B | ||
| - | 30A | SHADE | |
| - | 15A | (DEICER) Descongelador o desempañador | |
| - | J/B-ALT NO.2 | ||
| - | J/B-ALT NO.1 | ||
| - | (INV) Toma de corriente (inversor DC/AC) | ||
| - | SUB BATT | ||
| - | (TOWING BRK) Frenos del remolque | ||
| - | PRB | ||
| - | 50A | (PTC HTR NO.2) Calefactor adicional AC | |
| - | IGR NO.3 | ||
| - | IGR NO.1 | ||
| - | AIRSUS | ||
| - | (INV) Toma de corriente (inversor DC/AC) | ||
| - | P/W BACK NO.1 | ||
| - | P/W BACK NO.2 | ||
| - | (DEICER) Descongelador o desempañador | ||
| - | TOWING BK/UP | ||
| - | SUB BATT | ||
| - | (HORN) Bocina | ||
| - | (TOWING TAIL) Luces del remolque | ||
| - | (PTC HTR NO.2) Calefactor adicional AC | ||
| - | (PTC HTR NO.1) Calefactor adicional AC |
Caja de Fusibles del Compartimento del Motor Nro. 2
| N° | A | Descripción | |
|---|---|---|---|
| - | (IGP NO.2) Encendido | ||
| - | IGR NO.4 | ||
| - | (S-HORN) Bocina / sistema antirobo | ||
| - | (EFI MAIN NO.1) Sistema de inyección de combustible multipuerto | ||
| - | (A/F) Sensor de relación aire-combustible | ||
| - | PWR EXT | ||
| - | PWR RTC | ||
| - | MIR RTC NO.1 | ||
| - | MIR RTC NO.2 | ||
| - | (WIPER) Limpiaparabrisas | ||
| - | (ST) Sistema de arranque | ||
| - | (EFI MAIN NO.2) Sistema de inyección de combustible multipuerto | ||
| - | TAIL GATE NO.1 | ||
| - | TAIL GATE NO.2 | ||
| - | (EFI MAIN NO.1) Sistema de inyección de combustible multipuerto | ||
| - | (EDU) Sistema de control de emisiones | ||
| 1 | 5A | ECU-IGP NO.4 | |
| 2 | 5A | ECU-IGP NO.3 | |
| 3 | 7.5A | EFI-IGP | |
| 4 | 15A | S-HTR R/L | |
| 5 | 7.5A | ECT-IGP | |
| 6 | 20A | (WASHER) Limpiaparabrisas | |
| 7 | 15A | S/HTR R/R | |
| 8 | 7.5A | (EFI NO.2) Sistema de inyección de combustible multipuerto | |
| 12 | 30A | (A/F -MAIN) Sensor de relación aire-combustible | |
| 14 | 30A | (ABS NO.2) Sistema de frenos antibloqueo | |
| 15 | 50A | (ABS NO.1) Sistema de frenos antibloqueo | |
| 16 | 50A | (EDU-MAIN) Sistema de control de emisiones | |
| 18 | 30A | (ST) Sistema de arranque | |
| 20 | 30A | (EFI MAIN NO 2) Sistema de inyección de combustible multipuerto | |
| 22 | 50A | (EFI MAIN NO.1) Sistema de inyección de combustible multipuerto | |
| 24 | 30A | (WIPER) Limpiaparabrisas | |
| 25 | 30A | TAIL GATE | |
| 29 | 20A | (IGN/INJ-MAIN) Encendido; Inyectores de combustible | |
| 31 | 10A | (S-HORN) Bocina / sistema antirobo | |
| 32 | 15A | MIR MTR | |
| 34 | 25A | (EFI MAIN NO.3) Sistema de inyección de combustible multipuerto | |
| 36 | 15A | AVS | |
| 37 | 7.5A | 4WD-IGR | |
| 40 | 7.5A | ENG-IGR NO.3 | |
| 41 | 7.5A | ENG-IGR NO.2 | |
| 43 | 10A | (ETCS) Sistema de control electrónico del acelerador | |
| 44 | 15A | STRG ECU | |
| 45 | 7.5A | ECT-B | |
| 51 | 10A | (INJ) Inyectores de combustible | |
| 52 | 10A | (IGN) Encendido | |
| 53 | 10A | (A/F NO.2) Sensor de relación aire-combustible | |
| 54 | 10A | (A/F NO.1) Sensor de relación aire-combustible | |
| 55 | 20A | (EDU NO.4) Sistema de control de emisiones | |
| 56 | 20A | (EDU NO.3) Sistema de control de emisiones | |
| 57 | 20A | (EDU NO.2) Sistema de control de emisiones | |
| 58 | 20A | (EDU NO.1) Sistema de control de emisiones | |
| 59 | 7.5A | (EFI NO.1) Sistema de inyección de combustible multipuerto | |
| 60 | 20A | (EFI-B NO.2) Sistema de inyección de combustible multipuerto | |
| 61 | 20A | (EFI-B NO.1) Sistema de inyección de combustible multipuerto | |
| 62 | 20A | (EFI-B NO.3) Sistema de inyección de combustible multipuerto | |
| 63 | 7.5A | (BBC NO.5) Sistema de parada y arranque | |
| 64 | 15A | ECT NO.1 | |
| 65 | 15A | (EFI NO.4) Sistema de inyección de combustible multipuerto | |
| 66 | 10A | EFT NO.3 | |
| 67 | 7.5A | GRILLE SHUTTER |

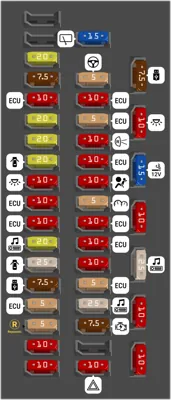

Caja de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 3 | 20A | (DOOR R/R) Puerta trasera derecha | |
| 4 | 7.5A | (OBD) Diagnóstico a bordo | |
| 5 | 10A | (ECU-B NO.3) Unidad de control del motor | |
| 6 | 20A | (DOOR F/R) Puerta delantera derecha | |
| 7 | 20A | (DOOR R/L) Puerta trasera izquierda | |
| 8 | 20A | (DOOR F/L) Cerradura de la puerta delantera izquierda | |
| 9 | 10A | (DOME CUT) Luz de domo y luz interior | |
| 10 | 10A | (ECU-DCC NO.1) Unidad de control del motor | |
| 11 | 10A | (ECU-DCC NO.2) Unidad de control del motor | |
| 12 | 20A | (RADIO) Radio y sistema de audio | |
| 13 | 25A | (D/L) Sistema de cierre de puertas eléctrico | |
| 14 | 7.5A | (USB NO.1) Cargador USB | |
| 15 | 5A | (ECU-ACC) Unidad de control del motor | |
| 16 | 5A | (SPARE-ACC) Fusible de respuesto | |
| 17 | 10A | DOOR BACK | |
| 18 | 10A | FUEL OPN-SUV | |
| 19 | 15A | (WIPER RR) Limpiaparabrisas trasero | |
| 20 | 5A | (EPS-IGR) Dirección asistida eléctrica | |
| 21 | 10A | (ECU-IGR NO.1) Unidad de control del motor | |
| 22 | 5A | (ECU-IGR NO.4) Unidad de control del motor | |
| 23 | 10A | (BKUP LP) Luces de reversa | |
| 24 | 10A | (ECU-IGR NO.2) Unidad de control del motor | |
| 25 | 10A | (A/BAG-IGR) Airbag | |
| 26 | 5A | (METER-IGR) Cuadro de instrumentos | |
| 27 | 10A | (ECU-IGR NO.3) Unidad de control del motor | |
| 28 | 10A | (ECU-B NO.2) Unidad de control del motor | |
| 29 | 10A | (STOP) Luces de freno | |
| 30 | 5A | (ECU-B NO.1) Unidad de control del motor | |
| 31 | 25A | (AMP NO.1) Sistema de audio | |
| 32 | 7.5A | (AM2) Sistema de arranque | |
| 34 | 10A | (HAZ) Luz de emergencia o balizas | |
| 35 | 7.5A | (USB NO.2) Cargador USB | |
| 36 | 10A | (DOME) Luz de domo y luz interior | |
| 37 | 15A | (P/OUTLET NO.1) Encendedor de cigarrillos / enchufes de corriente | |
| 38 | 10A | SPARE-IGR | |
| 39 | 25A | (AMP NO.2) Sistema de audio | |
| 40 | 10A | FUEL OPN-PU | |
| 41 | 10A | (DCM) Módulo de comunicación de datos para emergencias |
