Toyota Urban Cruiser / Fusibles 2013

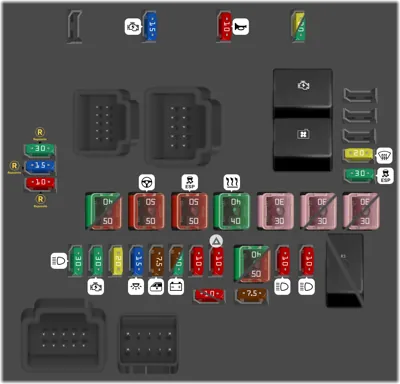

Compartimiento del motor (tipo A)

Compartimiento del motor (tipo A)
N°ADescripción
- (ST)
- (FAN NO.2)
- (HTR SUB1) [Motor 1NR-FE]
- (ECD NO.2) [Motor 1ND-TV 4WD]
1 15A (AM2) Sistema de arranque, sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial, sistema Stop & Start, sistema de entrada y arranque inteligente
2 10A (HORN) Bocina
3 20A (EFI) Sistema de inyección de combustible multipunto/inyección de combustible multipunto secuencial [Motor de gasolina (vehículos con sistema Stop & Start)] [Motor de gasolina (vehículos sin sistema Stop & Start)] [Motor de gasolina (vehículos con calentador PTC)] [Motor de gasolina (vehículos sin calentador PTC)]
3 30A (ECD) sistema [Motor diésel (vehículos con calentador de potencia)] [Motor diésel (vehículos sin calentador de potencia)] [Motor diésel (vehículos con calentador PTC)] [Motor diésel (vehículos sin calentador PTC)]
4 30A (SPARE) Fusible de repuesto
5 15A (SPARE) Fusible de repuesto
6 10A (SPARE) Fusible de repuesto
7 20A (FR DEF) Sin circuito
8 30A (ABS2/VSC2) ABS, VSC
9 30A (H-LP MAIN) Fusibles "H-LP HI LH", "H-LP HI RH", "H-LP RH/H-LP LO RH", "H-LP LH/H-LP LO LH"
10 30A (ST) Sistema de arranque
11 20A (S-LOCK) Sistema de entrada y arranque inteligente
12 15A (DOME) Luces interiores, luces personales, luz del compartimiento de equipaje, sistema de entrada y arranque inteligente, control remoto inalámbrico, sistema de audio
13 7.5A (ECU-B) Sistema de luces de circulación diurna, ventanas eléctricas, sistema de cierre centralizado de puertas, sistema de entrada y arranque inteligente, indicadores y medidores, sistema de aire acondicionado, VSC, sistema 4WD de control de par activo, sistema Stop & Start
14 7.5A (ALT-S) Sistema de carga, sistema de combustible [Motor de gasolina (vehículos con sistema Stop & Start)] [Motor de gasolina (vehículos sin sistema Stop & Start)] [Motor de gasolina (vehículos con calentador PTC)] [Motor de gasolina (vehículos sin calentador PTC)]
14 30A (F/PMP) Sistema de carga, sistema de combustible [Motor diésel (vehículos con calentador de potencia)] [Motor diésel (vehículos sin calentador de potencia)] [Motor diésel (vehículos con calentador PTC)] [Motor diésel (vehículos sin calentador PTC)]
15 10A (ETCS) Sistema electrónico de control del acelerador
16 10A (HAZ) Luces de giro, luces de emergencia
17 10A (H-LP RH/H-LP LO RH) Faro derecho
18 10A (H-LP LH/H-LP LO LH) Faro izquierdo
19 10A (EFI2 ) Sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial [Motor de gasolina (vehículos con sistema Stop & Start)] [Motor de gasolina (vehículos sin sistema Stop & Start)] [Motor de gasolina (vehículos con calentador PTC)] [Motor de gasolina (vehículos sin calentador PTC)]
19 10A (ECD2) Sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial [Motor diésel (vehículos con calentador de potencia)] [Motor diésel (vehículos sin calentador de potencia)] [Motor diésel (vehículos con calentador PTC)] [Motor diésel (vehículos sin calentador PTC)]
42 40A (HTR SUB2) Sistema de aire acondicionado [Motor de gasolina (vehículos con calentador PTC)]
42 50A (HTR SUB1) Sistema de aire acondicionado [Motor diésel (vehículos con calentador PTC)]
43 50A (EPS) Dirección asistida eléctrica
44 50A (ABS1/VSC1) ABS, VSC
45 40A (HTR) Sistema de aire acondicionado
46 30A (RDI) Ventilador de enfriamiento eléctrico
47 30A (HTR SUB1) Sistema de aire acondicionado [Motor de gasolina (vehículos con calentador PTC)]
47 30A HTR SUB2 Sistema de aire acondicionado [Motor diésel (vehículos con calentador PTC)]
48 30A (H-LP CLN/PWR HTR) Sistema de aire acondicionado [Motor diésel (vehículos con calentador de potencia)]
48 30A (HTR SUB3) Sistema de aire acondicionado [Motor diésel (vehículos con calentador PTC)]
49 40A (BBC) Sistema Stop & Start [Motor de gasolina (vehículos con sistema Stop & Start)]
49 50A (AMT) Sin circuito [Motor diésel (vehículos con calentador de potencia)] [Motor diésel (vehículos sin calentador de potencia)] [Motor diésel (vehículos con calentador PTC)] [Motor diésel (vehículos sin calentador PTC)]
54 7.5A (ECD3) Sistema de inyección de combustible multipunto/sistema de inyección de combustible multipunto secuencial [Motor diésel (vehículos con calentador de potencia)] [Motor diésel (vehículos sin calentador de potencia)] [Motor diésel (vehículos con calentador PTC)] [Motor diésel (vehículos sin calentador PTC)]

Compartimiento del motor (tipo B)

Compartimiento del motor (tipo B)
N°ADescripción
- (DIM)
- (H-LP)
- (HTR SUB1)
- (HTR SUB3)
- (HTR SUB2)
1 10A (ATF PMP) Sin circuito
2 10A (HTR W/P) Sin circuito
3 10A (H-LP HI RH) Faro derecho
4 10A (H-LP HI LH) Faro izquierdo

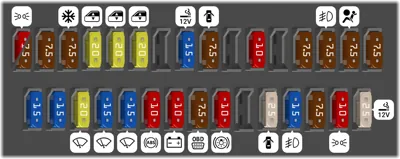

Debajo del tablero de instrumentos (tipo A)

Debajo del tablero de instrumentos (tipo A)
N°ADescripción
1 10A (TAIL) Luces de posición delanteras, luces traseras, luces de matrícula, dial de nivelación manual de faros, inyección de combustible multipuerto [Vehículos con sistema de luces de conducción diurna]
1 7.5A (PANEL2) sistema de inyección de combustible/sistema de inyección de combustible multipuerto secuencial, luces del tablero de instrumentos [Vehículos sin sistema de luces de conducción diurna]
2 7.5A (PANEL1) Iluminación de interruptores, luces del tablero de instrumentos, interruptores del volante, sistema Stop & Start, indicadores y medidores [Vehículos sin sistema de luces de conducción diurna]
3 7.5A (A/C) Sistema de aire acondicionado, desempañador de la luneta trasera, calentador eléctrico
4 20A (D DOOR) Ventanillas eléctricas
5 20A (RL DOOR) Ventanillas eléctricas (trasera izquierda)
6 20A (RR DOOR) Ventanillas eléctricas (trasera derecha)
8 15A (CIG) Encendedor de cigarrillos
9 7.5A (ACC) Sistema de cierre centralizado, espejos retrovisores exteriores, sistema de audio
11 10A (ID/UP / MIR HTR) Desempañadores de los espejos retrovisores exteriores
13 7.5A (AM1 NO2) Sin circuito [Vehículos con sistema de entrada y arranque inteligente]
14 7.5A (RR FOG) Luz antiniebla trasera
15 7.5A (IGN) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de bolsas de aire SRS, sistema de entrada y arranque inteligente, sistema Stop & Start
16 7.5A (MET) Indicadores y medidores
17 15A (P S-HTR) Calentador de asiento
18 15A (D S-HTR) Calentador de asiento
19 20A (WIP) Limpiaparabrisas
20 15A (RR WIP) Limpiaparabrisas trasero
21 15A (WSH) Lavaparabrisas, lavaparabrisas trasero
22 10A (ECU-IG) Sistema de luces de conducción diurna, ABS, dirección asistida eléctrica, ventanillas eléctricas, sistema de cierre centralizado, VSC, sistema 4WD de control de par activo, sistema de entrada y arranque inteligente, sistema Stop & Start, ventilador de refrigeración eléctrico
23 10A (GAUGE) Sistema de carga, luces de giro, luces de emergencia, luces de reversa, sistema de aire acondicionado, desempañador de la luneta trasera, indicadores y medidores
24 7.5A (OBD2) Sistema de diagnóstico a bordo
25 10A (STOP) Luces de freno, luz de freno de montaje alto, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, ABS, VSC
27 25A (D/L) Sistema de cierre centralizado, sistema de doble bloqueo
28 15A (FR FOG) Luces antiniebla delanteras
29 7.5A (4WD) Sistema 4WD de control de par activo
30 10A (TAIL) Luces de posición delanteras, luces traseras, luces de matrícula, dial de nivelación manual de faros, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, luces del tablero de instrumentos [Vehículos sin sistema de luces de conducción diurna]
31 25A (AM1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, fusibles "ACC", "CIG"

Debajo del tablero de instrumentos (tipo B)

Debajo del tablero de instrumentos (tipo B)
N°ADescripción
- (IG 1)
- (HTR)
- (FLASH)
1 30A (POWER) Ventanillas eléctricas
2 30A (DEF) Desempañador de la luneta trasera
3 7.5A (WIP-S) Gestión de energía [Vehículos con volante a la izquierda]
4 7.5A (ACC2) Sin circuito [Vehículos con volante a la izquierda] [Vehículos sin sistema de entrada y arranque inteligente]
5 7.5A (WIP-S) Gestión de energía [Vehículos con volante a la derecha]
6 7.5A (ACC2) Sin circuito [Vehículos con volante a la derecha] [Vehículos sin sistema de entrada y arranque inteligente]
