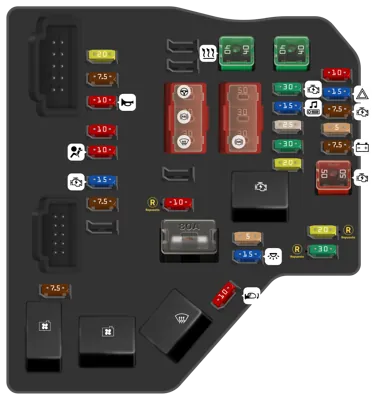

Compartimiento del motor (caja de fusibles tipo A)
| N° | A | Descripción | |
|---|---|---|---|
| - | FAN NO.2 | ||
| - | FAN NO.1 | ||
| - | DEF | ||
| - | ST | ||
| 1 | 80A | (PTC) Calentador PTC, desempañadores de los espejos retrovisores exteriores | |
| 2 | (EPS) Sistema de dirección asistida eléctrica | ||
| 3 | (ABS NO.2) Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo | ||
| 4 | (DEF) Desempañador de la luneta trasera, desempañadores de los espejos retrovisores exteriores | ||
| 5 | (H-LP CLN) Sin circuito | ||
| 6 | (RDI FAN) Ventilador de enfriamiento eléctrico | ||
| 7 | (ABS NO.1) Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo | ||
| 8 | 40A | (HTR) Sistema de aire acondicionado | |
| 9 | 40A | (BBC) Sin circuito | |
| 10 | 50A | (R/I) EFI MAIN, EFI NO.2, EFI NO.3, IG2, IGN, MET, HORN | |
| 11 | 20A | (EFI MAIN) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 12 | 7.5A | (EFI NO.3) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 13 | 10A | (HORN) Bocina | |
| 14 | 10A | (EFI NO.2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 15 | 10A | (IG2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de airbag, luces de freno, sistema de clasificación de ocupantes del pasajero delantero | |
| 16 | 15A | (IGN) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 17 | 7.5A | (MET) Indicadores y medidores | |
| 19 | 7.5A | (ID/UP) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 20 | 10A | (MIR-HTR) Sin circuito | |
| 22 | 10A | (SPARE) Fusible de repuesto | |
| 23 | 5A | (ECU-B NO.1) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, ECU de la carrocería principal | |
| 24 | 15A | (DOME) Luces interiores, luces personales, sistema de audio, sistema de control de estabilidad del vehículo | |
| 25 | 30A | (ST) Sistema de arranque | |
| 26 | 15A | (AMP) Sin circuito | |
| 27 | 25A | (D/L NO.2) Sin circuito | |
| 28 | 30A | (D.C.C) DOME, ECU-B NO.1, ECU-B NO.2 | |
| 29 | 20A | (STR LOCK) Sin circuito | |
| 30 | 10A | (ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 31 | 15A | (HAZ) Luces de señal de giro, luces de emergencia | |
| 32 | 7.5A | (AM2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de arranque | |
| 33 | 5A | (ECU-B NO.2) Indicadores y medidores, sistema de control remoto inalámbrico, sistema de advertencia de presión de neumáticos, sistema de clasificación de ocupantes del pasajero delantero | |
| 34 | 7.5A | (ALT-S) Sistema de carga | |
| 35 | 20A | (SPARE) Fusible de repuesto | |
| 36 | 30A | (SPARE) Fusible de repuesto |

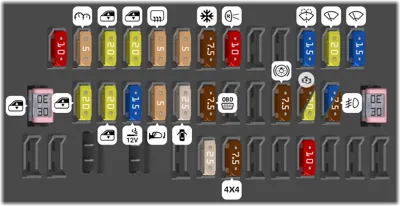

Debajo del tablero de instrumentos del lado del conductor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | (TAIL NO.2) Luces de estacionamiento, luces traseras, luces de matrícula, luces de posición laterales | |
| 2 | 5A | (PANEL) Indicadores y medidores, luces del tablero de instrumentos, iluminación de interruptores | |
| 3 | 20A | (DOOR R/R) Ventanas eléctricas | |
| 4 | 20A | (DOOR P) Ventanas eléctricas | |
| 5 | 5A | (ECU-IG NO.1) Ventilador de enfriamiento eléctrico, desempañador de la luneta trasera, sistema de control de estabilidad del vehículo, sistema de dirección asistida eléctrica, ECU de la carrocería principal, sistema de control remoto inalámbrico, sistema de advertencia de presión de neumáticos | |
| 6 | 5A | (ECU-IG NO.2) Sistema de control de estabilidad del vehículo | |
| 7 | 7.5A | (A/C) Sistema de aire acondicionado, desempañador de la luneta trasera, desempañadores de los espejos retrovisores exteriores | |
| 8 | 10A | (GAUGE) Luces de reversa, sistema de control de bloqueo de cambios, sistema de audio, sistema de carga, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 11 | 15A | (WASHER) Lavaparabrisas | |
| 12 | 20A | (WIPER) Limpiaparabrisas | |
| 13 | 15A | (WIPER RR) Limpiaparabrisas trasero | |
| 14 | 20A | (DOOR R/L) Ventanas eléctricas | |
| 15 | 20A | (DOOR) Ventanas eléctricas | |
| 16 | 15A | (CIG) Tomas de corriente | |
| 17 | 5A | (ACC) ECU de la carrocería principal, espejos retrovisores exteriores, sistema de audio, sistema de control de bloqueo de cambios | |
| 18 | 25A | (D/L) Sistema de cierre centralizado de puertas, ECU de la carrocería principal | |
| 19 | 7.5A | (OBD) Sistema de diagnóstico a bordo | |
| 22 | 7.5A | (STOP) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control de estabilidad del vehículo, luces de freno, luz de freno de montaje alto | |
| 23 | 7.5A | (AM1) Sistema de arranque, interruptor del motor | |
| 23 | 20A | TAIL | |
| 24 | 15A | (FOG FR) Luces antiniebla delanteras | |
| 24 | 7.5A | FOG RR | |
| 28 | 25A | SHADE | |
| 29 | 7.5A | 4WD | |
| 32 | 10A | S-HTR / WELCAB | |
| 36 | 30A | (P/W) Ventanas eléctricas | |
| 37 | 30A | LIFT UP |
Compartimiento del motor (caja de fusibles tipo B)
| N° | A | Descripción | |
|---|---|---|---|
| - | EU-DRL / S-HORN | ||
| - | DIM | ||
| - | H-LP / US-DRL | ||
| 2 | 10A | (S-HORN) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 3 | 7.5A | (H-LP MAIN) Faros delanteros | |
| 5 | 10A | (H-LP RH HI) Faro delantero derecho (luz de carretera) | |
| 6 | 10A | (H-LP LH HI) Faro delantero izquierdo (luz de carretera), indicadores y medidores | |
| 7 | 10A | (H-LP RH LO) Faro delantero derecho (luz de cruce) | |
| 8 | 10A | (H-LP LH LO) Faro delantero izquierdo (luz de cruce), luces antiniebla delanteras |
Compartimento del motor (caja de fusibles tipo C)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | (ALT) ID/UP, EPS, ABS NO.2, DEF, PTC, HTR, H-LP CLN, RDI FAN, ABS NO.1, TAIL NO.2, PANEL, DOOR R/R, DOOR P, ECU-IG NO.1, ECU-IG NO.2, aire acondicionado, tablero de instrumentos, LAVADOR, LIMPIAPARABRISAS, LIMPIAPARABRISAS TRASERO, P/W, DOOR R/L, DOOR, CIG, ACC, D/L, OBD, STOP, AM1, FOG FR | ||
| 2 | (MAIN) BBC, ST, AMP, D/L NO.2, D.C.C, STR LOCK, MIR-HTR, ETCS, HAZ, AM2, ALT-S, R/I, EU-DRL, S-HORN, H-LP MAIN, H-LP RHHI, H-LP LHHI, H-LP RHLO, H-LP LH LO |
