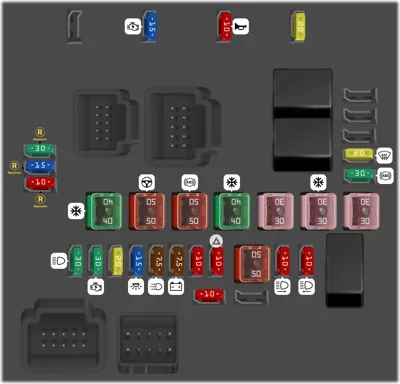

Compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | (AM2) Sistema de arranque, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 2 | 10A | (HORN) Bocina | |
| 3 | 20A | (EFI) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 4 | 30A | (SPARE) Fusible de repuesto | |
| 5 | 15A | (SPARE) Fusible de repuesto | |
| 6 | 10A | (SPARE) Fusible de repuesto | |
| 7 | 20A | (FR DEF) Sin circuito | |
| 8 | 30A | (ABS2/VSC2) Sistema de frenos antibloqueo | |
| 9 | 30A | (H-LP MAIN) Sin circuito | |
| 10 | 30A | (ST) Sistema de arranque | |
| 11 | 20A | (S-LOCK) Sin circuito | |
| 12 | 15A | (DOME) Luz interior, luces personales, sistema antirrobo, sistema de audio, sistema de control remoto inalámbrico | |
| 13 | 7.5A | (ECU-B) Sistema inmovilizador del motor, sistema de luz diurna, sistema de clasificación de ocupantes del pasajero delantero, ventanas eléctricas, sistema de bloqueo de puertas, sistema antirrobo, medidor y medidor | |
| 14 | 7.5A | (ALT-S) Sistema de carga | |
| 15 | 10A | (ETCS) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control electrónico del acelerador | |
| 16 | 10A | (HAZ) Luces de señalización, luces de emergencia | |
| 17 | 10A | (H-LP RH/H-LP LO RH) Faro derecho | |
| 18 | 10A | (H-LP LH/H-LP LO LH) Faro izquierdo | |
| 19 | 10A | (EFI2) Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 42 | 40A | (HTR SUB2) Sistema de aire acondicionado | |
| 43 | 50A | (EPS) Sistema de dirección asistida eléctrica | |
| 44 | 50A | (ABS1/VSC1) Sistema de frenos antibloqueo | |
| 45 | 40A | (HTR) Sistema de aire acondicionado | |
| 46 | 30A | (RDI) Ventilador de enfriamiento eléctrico | |
| 47 | 30A | (HTR SUB1) Sistema de aire acondicionado | |
| 48 | 30A | (H-LP CLN/PWR HTR) Sin circuito | |
| 49 | 50A | (AMT) Sin circuito |
Panel de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| - | 7.5A | ACC2 | |
| - | - | VACÍO | |
| - | 7.5A | ACC2 | |
| - | - | VACÍO | |
| 1 | 15A | P S-HTR - Calefaccionado asiento del pasajero | |
| 2 | 15A | D S-HTR - Calefaccionado asiento del conductor | |
| 3 | 20A | WIP - Limpiaparabrisas | |
| 4 | 15A | RR WIP - Limpiaparabrisas trasero | |
| 5 | 15A | WSH - Lavadora | |
| 6 | 10A | (ECU-IG) - Sistema de luces diurnas, sistema de frenos antibloqueo, sistema de dirección asistida eléctrica, ventanas eléctricas, sistema de cierre de puertas, sistema antirrobo, ventilador eléctrico de enfriamiento | |
| 7 | 10A | GAUCE | |
| 8 | 7.5A | OBD2 | |
| 9 | 10A | STOP - Luz de freno | |
| 10 | - | VACÍO | |
| 11 | 25A | D/L - Sistema de cierre de puertas | |
| 12 | 15A | FR FOG - Luces antiniebla delanteras | |
| 13 | - | VACÍO | |
| 14 | 10A | TAIL - Luces traseras | |
| 15 | 25A | AM1 - Sistema de inyección de combustible multipuerto/sistema de inyección de combustible secuencial multipuerto | |
| 16 | 7.5A | PANEL2 | |
| 17 | 7.5A | PANEL1 | |
| 18 | 7.5A | A/C - Aire acondicionado | |
| 19 | 20A | D DOOR - Puertas delanteras | |
| 20 | 20A | RL DOOR - Puerta trasera izquierda | |
| 21 | 20A | RR DOOR - Puerta trasera derecha | |
| 22 | - | VACÍO | |
| 23 | 15A | CIG - Encendedor de cigarrillos | |
| 24 | 7.5A | ACC - Accesorios | |
| 25 | - | VACÍO | |
| 26 | 10A | ID-UP-MIR HTR - Calefaccionado del espejo | |
| 27 | - | VACÍO | |
| 28 | - | VACÍO | |
| 29 | 7.5A | RR FOG - Luz antiniebla trasera | |
| 30 | 7.5A | IGN | |
| 31 | 7.5A | MET | |
| 32 | 30A | Power | |
| 33 | 30A | DEF - Desempañador trasero | |
| 34 | - | NO IDENTIFICADO |
Panel de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 20 | 7.5A | (ACC2) Shift lock system |
Panel de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de circuitos principales de encendido | ||
| - | MTC: Relé del motor del soplador de aire acondicionado/calefaccionado | ||
| 50 | 30A | (DEF) Desempañador de la ventana trasera | |
| 51 | 30A | (PWR) Ventanas eléctricas | |
| 52 | 30A | Asiento eléctrico |
Compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Conector | ||
| - | Conector | ||
| 52 | (ALT) Sistema de carga "HTR SUB2" "EPS" "ABS1/VSC1" "HTR", "ABS2/VSC2", "HTR SUB1" "RDI" "DEF", "FR FOG", "OBD2" "D/L" "STOP" y fusibles "AM1" | ||
| 53 | (MAIN) "EFI" "CLAXON" "AM2", "ALT-S" "DOME" "ST" / "ECU-B" "ETCS", "HAZ", "H-LP LH/H-LP LO LH" y fusibles "H-LP RH/H-LP LO RH" |
