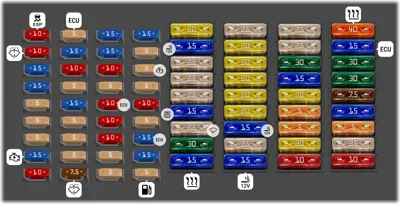

Bloque de Fusibles del Tablero de Instrumentos (hasta mayo de 2012)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Unidad de control ABS / Botón de desactivación de ASR y ESP / Botón de programa de conducción | |
| 2 | 10A | Resistencia de calefacción para boquilla del lavaparabrisas izquierda / Resistencia de calefacción para boquilla del lavaparabrisas derecha / Unidad de interruptor de la columna de dirección / Interruptor del limpiaparabrisas / Interruptor del limpiaparabrisas intermitente / Bomba del lavaparabrisas y sistema de limpieza de faros | |
| 3 | 15A | Unidad de control de suministro de energía de a bordo [solo coches con transmisión automática] [solo vehículos sin sistema start-stop (7L3)] / Bombilla de luz de reversa derecha (RFL) [solo coches con transmisión automática] [solo vehículos sin sistema start-stop (7L3)] / Bombilla de luz de reversa izquierda (RFL) [solo coches con transmisión automática] [solo vehículos sin sistema start-stop (7L3)] / Interfaz para uso externo [solo coches con transmisión automática] [solo vehículos sin sistema start-stop (7L3)] | |
| 4 | 15A | Unidad de control de suministro de energía de a bordo / Indicador de dirección (cl [49]. / Luz de freno (cl [54]. | |
| 5 | 5A | Medidor de flujo de aire | |
| 6 | 5A | Unidad de control de reconocimiento de remolque | |
| 7 | 5A | Interfaz para uso externo | |
| 8 | 15A | Interruptor de encendido y arranque [desde mayo de 2011] | |
| 9 | 10A | Unidad de control del airbag / Lámpara indicadora de desactivación del airbag del pasajero delantero | |
| 10 | 5A | Unidad de control del motor | |
| 11 | 15A | Unidad de control de bloqueo diferencial | |
| 12 | 10A | Regulador de presión de combustible / Válvula de dosificación de combustible / Válvula de derivación del turbocompresor / Válvula solenoide de control de presión de sobrealimentación / Válvula solenoide del filtro de carbón activado 1 / Válvula de ajuste del árbol de levas del colector de admisión 1 / Válvula de aleta del colector de admisión | |
| 13 | 5A | Válvula de aleta de gases de escape / Válvula de cambio del enfriador de recirculación de gases de escape / Válvula solenoide de limitación de presión de sobrealimentación | |
| 14 | 15A | Bomba de circulación continua de refrigerante / Regulador de presión de combustible | |
| 15 | 5A | Relé de suministro de energía del terminal 30 / Bomba de circulación | |
| 16 | 5A | Estabilizador de voltaje [solo vehículos con sistema start-stop (7L6)] / Interfaz de diagnóstico de bus de datos [solo vehículos con sistema start-stop (7L6)] | |
| 17 | 5A | Unidad de control de suministro de energía de a bordo | |
| 18 | 7.5A | Bomba del lavaparabrisas | |
| 19 | 15A | Unidad de control de suministro de energía de a bordo / Elemento calefactor para espejo exterior del lado del conductor / Elemento calefactor para espejo exterior, lado del pasajero delantero | |
| 20 | 15A | Unidad de control de suministro de energía de a bordo / Nutrición interna | |
| 21 | 10A | Unidad de control de suministro de energía de a bordo / Interruptor del sistema de monitoreo interior (30G) / Luz interior delantera (30G) / Luz interior central (30G) / Luz lateral delantera izquierda (58L) / Luz lateral delantera derecha (58R) | |
| 22 | 5A | Unidad de control del sistema de rastreo del vehículo [solo vehículos con unidad de control del sistema de monitoreo de posición del vehículo -J895-] | |
| 23 | 10A | Unidad de control del motor | |
| 24 | 10A | Sirena de alarma | |
| 25 | 10A | Resistencia de calefacción para el sistema de ventilación del cárter del motor | |
| 26 | 5A | Bombilla de luz diurna derecha [solo vehículos con conector de 17 pines -T17- en el interruptor de luces -E1- (luces exteriores 7L3/8K0/8K1)] | |
| 27 | 5A | Bombilla de luz diurna izquierda [solo vehículos con conector de 17 pines -T17- en el interruptor de luces -E1- (luces exteriores 7L3/8K0/8K1)] | |
| 28 | 15A | Unidad de control de suministro de energía de a bordo [solo coches con transmisión automática] [solo vehículos con sistema start-stop (7L6)] / Bombilla de luz antiniebla izquierda (NL) [solo coches con transmisión automática] [solo vehículos con sistema start-stop (7L6)] / Bombilla de luz antiniebla derecha (NL) [solo coches con transmisión automática] [solo vehículos con sistema start-stop (7L6)] / Bombilla de luz de reversa derecha (RFL) [solo coches con transmisión automática] [solo vehículos con sistema start-stop (7L6)] / Bombilla de luz de reversa izquierda (RFL) [solo coches con transmisión automática] [solo vehículos con sistema start-stop (7L6)] / Interfaz para uso externo [solo coches con transmisión automática] [solo vehículos con sistema start-stop (7L6)] | |
| 29 | 5A | Interruptor de luces [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] [solo vehículos con sistema start-stop (7L6)] | |
| 30 | 5A | Relé de arranque 1 [solo vehículos con sistema start-stop (7L6)] / Relé de arranque 2 [solo vehículos con sistema start-stop (7L6)] | |
| 31 | 5A | Unidad de control de transmisión automática [solo coches con transmisión automática] / Unidad de control de sensores de la palanca selectora [solo coches con transmisión automática] / | |
| 32 | 10A | Bombilla de luz alta derecha | |
| 33 | 5A | Ajustador de posición del espejo exterior | |
| 34 | 15A | Unidad de control del motor | |
| 35 | 15A | Elemento calefactor de la sonda lambda / Elemento calefactor de la sonda lambda 1 después del convertidor catalítico | |
| 36 | 5A | Relé de la bomba de combustible / Relé de suministro de energía del terminal 30 / Interruptor del pedal del embrague / Unidad de control del ventilador del radiador / Unidad de control de las bujías de incandescencia | |
| 37 | 20A | Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida | |
| 38 | 15A | Toma de 12V | |
| 39 | 25A | Unidad de control de reconocimiento de remolque | |
| 40 | 25A | Unidad de control de reconocimiento de remolque | |
| 41 | 25A | Unidad de control de reconocimiento de remolque | |
| 42 | 15A | Interruptor de luz de freno / Sensor de alta presión / Sensor de calidad del aire / Sensor de nivel y temperatura de aceite / Unidad de control de bloqueo diferencial / Unidad de control en el panel de instrumentos [solo vehículos sin unidad de control del sistema de monitoreo de posición del vehículo -J895-] / Unidad de control de ayuda de estacionamiento [solo coches con transmisión automática] [solo vehículos con sistema start-stop (7L6)] / Unidad de control de la caja de transferencia / Unidad de control del sistema de monitoreo de posición del vehículo [solo vehículos con unidad de control del sistema de monitoreo de posición del vehículo -J895-] / Lámpara indicadora de modo normal en el panel de control de la caja de transferencia / Lámpara indicadora de reducción en el panel de control de la caja de transferencia / Lámpara indicadora de bloqueo del diferencial central en el panel de control de la caja de transferencia / Luz de freno montada en alto / Fusible 16 en el panel de fusibles C [solo vehículos con sistema start-stop (7L6)] / Conector de diagnóstico / Unidad de interruptor de la columna de dirección / Sensor de ángulo del volante / Interruptor de control de crucero / Botón SET de control de crucero | |
| 43 | 25A | Unidad de control de suministro de energía de a bordo / Unidad de control del motor del limpiaparabrisas / Motor del limpiaparabrisas | |
| 44 | 30A | Unidad de control de suministro de energía de a bordo / Elemento calefactor de la luneta trasera | |
| 45 | 15A | Toma de diagnóstico / Unidad de control en el tablero de instrumentos / Sensor de alarma antirrobo / Unidad de control del aire acondicionado / Unidad de control Climatronic / Interruptor selector de calefacción y modo de operación / Unidad de interruptor de la columna de dirección / Cable espiral / Unidad de control del volante multifunción | |
| 46 | 25A | Unidad de control de la caja de transferencia | |
| 47 | 20A | Unidad de control de suministro de energía de a bordo / Señal de tono alto / Señal de tono bajo | |
| 48 | 20A | Unidad de control de la puerta del conductor | |
| 49 | 20A | Unidad de control de la puerta del pasajero delantero | |
| 50 | 20A | Unidad de control de la puerta trasera izquierda | |
| 51 | 20A | Unidad de control de la puerta trasera derecha | |
| 52 | 15A | Toma | |
| 53 | 25A | Unidad de control de suministro de energía de a bordo [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] | |
| 54 | 15A | Encendedor de cigarrillos | |
| 55 | 25A | Unidad de control de suministro de energía de a bordo [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] / Bombilla de luz diurna derecha [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] / Bombilla de luz baja derecha [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] / Interfaz para uso externo [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] | |
| 56 | 25A | Unidad de control de la bomba de combustible | |
| 57 | 30A | Botón de calefacción del asiento izquierdo / Botón de calefacción del asiento derecho / Unidad de control de calefacción de asientos | |
| 58 | 15A | Unidad de control de la caja de cambios automática [solo coches con transmisión automática] / Unidad de control de sensores de la palanca selectora [solo coches con transmisión automática] / Solenoide de bloqueo de extracción de la llave de encendido [solo coches con transmisión automática] | |
| 59 | 20A | Toma 2 de 12V | |
| 60 | 5A | Unidad de control de reconocimiento de remolque [solo vehículos con enganche de remolque - volver a la lista → Capítulo] | |
| 61 | 5A | Unidad de control de reconocimiento de remolque [solo vehículos con enganche de remolque - volver a la lista → Capítulo] | |
| 62 | 20A | Unidad de control del calentador de agua adicional / Relé de la bomba de refrigerante / Relé del calentador de agua adicional / Bomba de circulación | |
| 63 | 10A | Lámpara de iluminación de la plataforma de carga | |
| 64 | 40A | Interruptor selector de calefacción y modo de operación / Unidad de control Climatronic / Unidad de control del aire acondicionado | |
| 65 | 15A | Unidad de control del motor | |
| 66 | 30A | Unidad de control de suministro de energía de a bordo / Actuador para el bloqueo central de la tapa del tanque de combustible / Accionamiento de bloqueo central de la puerta del conductor / Accionamiento de bloqueo central de la puerta del pasajero delantero / Accionamiento de bloqueo central de la puerta trasera izquierda / Accionamiento de bloqueo central de la puerta trasera derecha | |
| 67 | 30A | Unidad principal [solo vehículos sin sistema start-stop (7L3)] / Unidad de control con pantalla para el sistema de audio con navegación [solo vehículos sin sistema start-stop (7L3)] / Estabilizador de voltaje [solo vehículos con sistema start-stop (7L6)] / Interfaz de diagnóstico de bus de datos [solo vehículos con sistema start-stop (7L6)] | |
| 68 | 7.5A | Unidad de control del panel de control del teléfono | |
| 69 | 15A | Interfaz para uso externo | |
| 70 | 5A | Interfaz para uso externo | |
| 71 | 25A | Interfaz para uso externo | |
| 72 | 10A | Interfaz para uso externo |

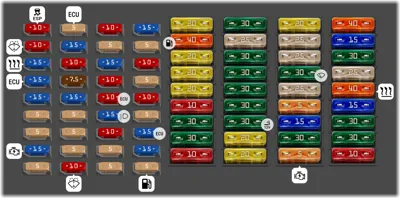

Bloque de Fusibles del Tablero de Instrumentos (desde junio de 2012)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Unidad de control ABS / Botón de desactivación de ASR y ESP / Botón del programa de conducción / Unidad de control del airbag / Indicador de desactivación del airbag del pasajero delantero / Interruptor de luces [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] | |
| 2 | 10A | Unidad de interruptor de la columna de dirección / Interruptor del limpiaparabrisas / Interruptor del limpiaparabrisas intermitente / Bomba del limpiaparabrisas y sistema de limpieza de faros | |
| 3 | 15A | Interruptor de luces [hasta diciembre de 2012] [solo vehículos con conector de 17 pines -T17- en el interruptor de luces -E1- (luces exteriores 7L3/8K0/8K1)] / Unidad de control de la transmisión automática [desde enero de 2013] / Interruptor de calefacción y selector de modo de operación [desde enero de 2013] [solo coches sin Climatronic] / Unidad de control del sistema de aire acondicionado [desde enero de 2013] [solo coches sin Climatronic] / Potenciómetro para el motor de control de la trampilla de distribución de aire frontal [desde enero de 2013] [solo coches con Climatronic] / Unidad de control Climatronic [desde enero de 2013] [solo coches con Climatronic] / Relé del calentador de agua adicional [desde enero de 2013] [solo coches con Climatronic] / Bomba de circulación [desde enero de 2013] [solo coches con Climatronic] | |
| 4 | 15A | Unidad de control del motor [solo vehículos con motores diésel] / Medidor de masa de aire [desde enero de 2013] [solo vehículos con motores diésel] | |
| 5 | 15A | Bobina de encendido 1 con etapa de salida [desde enero de 2013] [solo coches con motores de gasolina] / Bobina de encendido 2 con etapa de salida [desde enero de 2013] [solo coches con motores de gasolina] / Bobina de encendido 3 con etapa de salida [desde enero de 2013] [solo coches con motores de gasolina] / Bobina de encendido 4 con etapa de salida [desde enero de 2013] [solo coches con motores de gasolina] | |
| 6 | 5A | Unidad de control de reconocimiento de remolque | |
| 7 | 5A | Interfaz para uso externo | |
| 8 | 15A | Interruptor de encendido y arranque / Sirena de alarma / Unidad de control del sistema de monitoreo de posición del vehículo [desde enero de 2013] [solo vehículos sin unidad de control del sistema de monitoreo de posición del vehículo -J895-] | |
| 9 | 5A | Lámpara de iluminación de la plataforma de carga | |
| 10 | 5A | Unidad de control de la transmisión automática / Unidad de control de sensores de la palanca selectora / Medidor de masa de aire [solo coches con motores de gasolina] / Unidad de control del motor [solo vehículos con motores diésel] | |
| 11 | 15A | Unidad de control del bloqueo diferencial | |
| 12 | 10A | Válvula solenoide de control de presión de sobrealimentación [solo coches con motores de gasolina] / Válvula solenoide del canister 1 [solo coches con motores de gasolina] / Válvula ajustadora de posición del árbol de levas de admisión 1 [solo coches con motores de gasolina] / Válvula de descarga del turbocompresor [solo coches con motores de gasolina] / Válvula de la trampilla del colector de admisión [solo coches con motores de gasolina] / Regulador de presión de combustible [solo vehículos con motores diésel] / Válvula de dosificación de combustible [solo vehículos con motores diésel] | |
| 13 | 7.5A | Botón de calefacción del asiento izquierdo / Botón de calefacción del asiento derecho / Resistencia de calefacción de la boquilla del lavaparabrisas izquierda / Resistencia de calefacción de la boquilla del lavaparabrisas derecha | |
| 14 | 15A | Regulador de presión de combustible [solo coches con motores de gasolina] | |
| 15 | 5A | Relé de suministro de energía terminal 30 / Bomba de circulación | |
| 16 | 5A | Estabilizador de voltaje [solo vehículos con sistema start-stop (7L6)] | |
| 17 | 5A | Unidad de control de suministro de energía a bordo | |
| 18 | 10A | Bomba del limpiaparabrisas [desde enero de 2013] | |
| 19 | 10A | [desde enero de 2013] | |
| 20 | 5A | [desde enero de 2013] | |
| 21 | 15A | Unidad de control de suministro de energía a bordo / Interruptor del Sistema de Monitoreo Interior (30G) / Luz interior delantera (30G) / Luz interior central (30G) / Luz lateral delantera izquierda (58L) / Luz lateral delantera derecha (58R) | |
| 22 | 10A | Unidad de control de la cámara de visión trasera [desde enero de 2013] | |
| 23 | 10A | Unidad de control del motor | |
| 24 | 15A | Unidad de interruptor de la columna de dirección / Interruptor de luz de cruce y señal de luz | |
| 25 | 10A | Resistencia de calefacción para el sistema de ventilación del cárter del motor | |
| 26 | 5A | Bombilla de luz diurna derecha [solo vehículos con conector de 17 pines -T17- en el interruptor de luces -E1- (luces exteriores 7L3/8K0/8K1)] | |
| 27 | 5A | Bombilla de luz diurna izquierda [solo vehículos con conector de 17 pines -T17- en el interruptor de luces -E1- (luces exteriores 7L3/8K0/8K1)] | |
| 28 | 15A | Unidad de control de suministro de energía a bordo [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] / Bombilla de luz antiniebla izquierda (NL) [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] / Bombilla de luz antiniebla derecha (NL) [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] / Bombilla de luz de reversa derecha (RFL) [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] / Bombilla de luz de reversa izquierda (RFL) [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] / Interfaz para uso externo [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] | |
| 29 | 5A | Interruptor de luces [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] | |
| 30 | 10A | Bombilla de luz de carretera principal izquierda / Unidad de control en el panel de instrumentos / Interfaz para uso externo / Interfaz para uso externo [desde enero de 2013] [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] / Unidad de control de suministro de energía a bordo [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] | |
| 31 | 5A | Interfaz para uso externo | |
| 32 | 10A | Bombilla de luz de carretera derecha | |
| 33 | 5A | Ajustador de posición del espejo exterior | |
| 34 | 15A | Unidad de control del motor [solo coches con motores de gasolina] / Bomba de recirculación de refrigerante [solo vehículos con motores diésel] | |
| 35 | 15A | Elemento calefactor de la sonda Lambda / Elemento calefactor de la sonda Lambda 1 después del convertidor catalítico | |
| 36 | 5A | Relé de la bomba de combustible / Relé de suministro de energía terminal 30 / Interruptor del pedal del embrague | |
| 37 | 20A | Bobina de encendido 1 con etapa de salida [hasta diciembre de 2012] [solo coches con motores de gasolina] / Bobina de encendido 2 con etapa de salida [hasta diciembre de 2012] [solo coches con motores de gasolina] / Bobina de encendido 3 con etapa de salida [hasta diciembre de 2012] [solo coches con motores de gasolina] / Bobina de encendido 4 con etapa de salida [hasta diciembre de 2012] [solo coches con motores de gasolina] / No utilizado [desde enero de 2013] | |
| 38 | 40A | Fusible 28 en la caja de fusibles C [desde enero de 2013] [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] / Fusible 29 en la caja de fusibles C [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] / Fusible 55 en la caja de fusibles C [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] / Relé de la bomba de combustible [solo coches con motores de gasolina] / Relé de los faros [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] / Relé de arranque [solo vehículos sin sistema start-stop (7L3)] / Relé principal / Relé de desconexión de carga terminal 58b [solo vehículos con conector de 17 pines -T17- en el interruptor de luces -E1- (luces exteriores 7L3/8K0/8K1)] | |
| 39 | 20A | [desde enero de 2013] | |
| 40 | 20A | [desde enero de 2013] | |
| 41 | 20A | [desde enero de 2013] | |
| 42 | 10A | [desde enero de 2013] | |
| 43 | 30A | Estabilizador de voltaje [desde enero de 2013] [solo vehículos con sistema start-stop (7L6)] / Unidad de control para el tablero de instrumentos [desde enero de 2013] [solo vehículos con sistema start-stop (7L6)] / Fusible 67 en la caja de fusibles C [desde enero de 2013] [solo vehículos con sistema start-stop (7L6)] | |
| 44 | 30A | Unidad de control de suministro de energía a bordo / Relé de calefacción de la luneta trasera / Elemento calefactor de la luneta trasera | |
| 45 | 10A | [desde enero de 2013] | |
| 46 | 30A | [desde enero de 2013] | |
| 47 | 25A | Unidad de control de suministro de energía a bordo / Señal de tono alto / Señal de tono bajo | |
| 48 | 30A | Unidad de control de la puerta del conductor | |
| 49 | 30A | Unidad de control de la puerta del pasajero delantero | |
| 50 | 30A | Unidad de control de la puerta trasera izquierda | |
| 51 | 30A | Unidad de control de la puerta trasera derecha | |
| 52 | 30A | Toma / Encendedor de cigarrillos | |
| 53 | 20A | [desde enero de 2013] | |
| 54 | 20A | Interruptor de luces [solo vehículos con conector de 17 pines -T17- en el interruptor de luces -E1- (luces exteriores 7L3/8K0/8K1)] | |
| 55 | 20A | [desde enero de 2013] | |
| 56 | 25A | Unidad de control de la bomba de combustible [solo coches con motores de gasolina] | |
| 57 | 25A | [desde enero de 2013] | |
| 58 | 30A | [desde enero de 2013] Unidad de control de suministro de energía a bordo [desde enero de 2013] / Unidad de control del motor del limpiaparabrisas [desde enero de 2013] / Motor del limpiaparabrisas [desde enero de 2013] | |
| 59 | 25A | Toma 2 12V / Toma 3 12V | |
| 60 | 5A | Interfaz para uso externo [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] | |
| 61 | 15A | [desde enero de 2013] | |
| 62 | 30A | [solo coches con Climatic] Unidad de control del calentador de agua adicional / Relé del ventilador de aire fresco / Relé de la bomba de combustible eléctrica 2 [hasta diciembre de 2012] / Módulo de pantalla del techo [hasta diciembre de 2012] / Receptor de señal de radio del calentador de agua adicional [hasta diciembre de 2012] | |
| 63 | 5A | Interruptor de luces [solo vehículos con sistema start-stop (7L6)] / Relé de arranque 1 [solo vehículos con sistema start-stop (7L6)] / Relé de arranque 2 [solo vehículos con sistema start-stop (7L6)] | |
| 64 | 40A | Ventilador de suministro [solo coches con Climatronic] | |
| 65 | 15A | Unidad de control de suministro de energía a bordo / Indicador de dirección (cl [49]. / Luz de freno (cl [54]. | |
| 66 | 30A | Unidad de control de suministro de energía a bordo / Actuador para el cierre centralizado de la tapa del depósito de combustible / Accionamiento de cierre centralizado de la puerta del conductor / Accionamiento de cierre centralizado de la puerta del pasajero delantero / Accionamiento de cierre centralizado de la puerta trasera izquierda / Accionamiento de cierre centralizado de la puerta trasera derecha | |
| 67 | 25A | Unidad principal [desde enero de 2013] / Unidad de control con pantalla para el sistema de audio con navegación [desde enero de 2013] | |
| 68 | 40A | Interruptor de calefacción y selector de modo de operación [solo coches sin Climatronic] / Unidad de control del sistema de aire acondicionado [hasta diciembre de 2012] [solo coches sin Climatronic] / Relé de aislamiento del ventilador de aire fresco [desde enero de 2013] [solo coches sin Climatronic] / Unidad de control del aire acondicionado [desde enero de 2013] [solo coches sin Climatronic] | |
| 69 | 15A | Interfaz para uso externo | |
| 70 | 30A | [desde enero de 2013] | |
| 71 | 30A | Interfaz para uso externo | |
| 72 | 10A | [hasta diciembre de 2012] Interfaz para uso externo |
Relés
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Relé del calentador auxiliar de refrigerante - -J493- | ||
| 2 | Vacante | ||
| 3 | Vacante | ||
| 4 | Vacante | ||
| 5 | Vacante | ||
| 6 | Relé de suministro de voltaje 2-J710-(53) | ||
| 7 | Relé de suministro de voltaje del terminal 15 - -J329-(100) | ||
| 8 | Relé de la bomba de refrigerante -J235- | ||
| 9 | Vacante | ||
| 10 | Vacante | ||
| 11 | Vacante | ||
| 12 | Relé de suministro de voltaje 1-J701(53) | ||
| 13 | Relé del motor de arranque -J53(53) | ||
| 14 | Relé de la bomba de combustible - Relé de suministro de voltaje del terminal 30 | ||
| 15 | Relé de suministro de corriente - -J16(100) | ||
| 16 | Relé de alivio del terminal 58b - -J374-(449) | ||
| 20 | Relé principal - -J271(643) |
