Caja de fusibles A -SA- (hasta junio de 2013)
| N° | A | Descripción | |
|---|---|---|---|
| - | Generador | ||
| - | Fusible 1 en la caja de fusibles C / Fusible 6 en la caja de fusibles C / Fusible 10 en la caja de fusibles C / Fusible 16 en la caja de fusibles C / Fusible 25 en la caja de fusibles C / Fusible 31 en la caja de fusibles C / Fusible 42 en la caja de fusibles C / Fusible 63 en la caja de fusibles C / Fusible 70 en la caja de fusibles C [solo vehículos con sistema start-stop (7L6)] | ||
| - | Fusible 9 en la caja de fusibles C / Fusible 11 en la caja de fusibles C / Fusible 28 en la caja de fusibles C [solo vehículos con sistema start-stop (7L6)] / Fusible 29 en la caja de fusibles C [solo vehículos con sistema start-stop (7L6)] / Fusible 44 en la caja de fusibles C - Fusible 46 en la caja de fusibles C / Fusible 53 en la caja de fusibles C / Fusible 55 en la caja de fusibles C [solo vehículos con sistema start-stop (7L6)] / Fusible 64 en la caja de fusibles C / Fusible 66 en la caja de fusibles C / Fusible 67 en la caja de fusibles C | ||
| - | Unidad de control del ventilador del radiador / Ventilador del radiador | ||
| - | Unidad de control del ventilador del radiador / Ventilador del radiador | ||
| - | Unidad de control de la bujía incandescente | ||
| - | Fusible 3 en la caja de fusibles C [solo vehículos sin sistema start-stop (7L3)] / Fusible 8 en la caja de fusibles C / Fusible 13 en la caja de fusibles C / Fusible 15 en la caja de fusibles C / Fusible 19 en la caja de fusibles C - Fusible 21 en la caja de fusibles C / Fusible 23 en la caja de fusibles C / Fusible 24 en la caja de fusibles C / Fusible 33 en la caja de fusibles C / Fusible 37 en la caja de fusibles C - Fusible 41 en la caja de fusibles C / Fusible 43 en la caja de fusibles C / Fusible 47 en la caja de fusibles C - Fusible 52 en la caja de fusibles C / Fusible 54 en la caja de fusibles C / Fusible 56 en la caja de fusibles C - Fusible 59 en la caja de fusibles C / Fusible 61 en la caja de fusibles C [solo vehículos sin sistema start-stop (7L3)] / Fusible 62 en la caja de fusibles C / Fusible 65 en la caja de fusibles C / Fusible 68 en la caja de fusibles C / Fusible 69 en la caja de fusibles C / | ||
| - | 40A | Unidad de control del ABS | |
| - | 30A | Relé de la bomba de combustible / Relé de la bomba de combustible eléctrica 2 / Módulo de suministro de combustible / Fusible 14 en la caja de fusibles C | |
| - | 30A | Unidad de control del ABS | |
| - | 5A | Unidad de control de monitoreo de la batería [solo vehículos con sistema start-stop (7L6)] / Unidad de control de la fuente de alimentación a bordo, voltaje de referencia | |
| - | 7.5A | Relé del ventilador [solo vehículos con sistema de protección contra el polvo de la correa de distribución] / Ventilador para el sistema de protección contra el polvo de la correa de distribución [solo vehículos con sistema de protección contra el polvo de la correa de distribución] | |
| - | 25A | Relé de calefacción de la ventana trasera [solo vehículos equipados con techo duro desmontable] / Elemento calefactor para la ventana trasera del techo duro [solo vehículos equipados con techo duro desmontable] | |
| - | 40A | Conector, 6 pines -T6h- [solo vehículos con una interfaz para uso externo] |
Caja de fusibles A -SA- (a partir de julio de 2013)
| N° | A | Descripción | |
|---|---|---|---|
| - | Generador | ||
| - | Relé de suministro de energía terminal 15 / Fusible 38 en caja de fusibles C - fusible 42 en caja de fusibles C / Fusible 49 en caja de fusibles C - fusible 51 en caja de fusibles C Relé 2 de suministro de energía / Fusible 37 en caja de fusibles C / Fusible 44 en caja de fusibles C - fusible 46 en caja de fusibles C | ||
| - | Relé de suministro de energía / Relé aislador de ventilador de suministro / Relé 2 de suministro de energía / Fusible 1 de ventilador de suministro / Fusible 35 en caja de fusibles C / Fusible 36 en caja de fusibles C / Fusible 43 en caja de fusibles C Fusible 1 de ventilador de aire fresco / Fusible 1 de unidad de control ABS / Fusible 29 en caja de fusibles C [desde enero de 2015] / Fusible 60 en caja de fusibles C / Fusible 53 en caja de fusibles C - fusible 59 en caja de fusibles C / Fusible 61 en caja de fusibles C - fusible 68 en caja de fusibles C | ||
| - | Unidad de control de ventilador de radiador / Ventilador de radiador | ||
| - | Unidad de control de bujías incandescentes / Relé principal / Fusible 23 en caja de fusibles C - fusible 25 en caja de fusibles C / Fusible 32 en caja de fusibles C - fusible 34 en caja de fusibles C | ||
| - | Fusible 9 en caja de fusibles C / Fusible 2 en caja de fusibles C - fusible 8 en caja de fusibles C / Fusible 10 en caja de fusibles C - fusible 17 en caja de fusibles C | ||
| - | 25A | Relé principal / Fusible 23 en caja de fusibles C - fusible 25 en caja de fusibles C / Fusible 32 en caja de fusibles C - fusible 34 en caja de fusibles C | |
| - | 30A | Relé de bomba de combustible / Módulo de suministro de combustible / Regulador de presión de combustible Relé 2 de bomba de combustible eléctrica / Módulo de suministro de combustible | |
| - | 30A | Unidad de control ABS | |
| - | 5A | Unidad de control de monitoreo de batería [solo vehículos con sistema start-stop (7L6)] / Unidad de control de suministro de energía a bordo, voltaje de referencia | |
| - | 7.5A | Relé de ventilador [solo vehículos con sistema de protección contra polvo de la correa de distribución] / Ventilador para sistema de protección contra polvo de la correa de distribución [solo vehículos con sistema de protección contra polvo de la correa de distribución] | |
| - | 30A | Relé de luz alta [solo vehículos equipados con faros adicionales] / Bombilla para faro adicional izquierdo de luz alta [solo vehículos equipados con faros adicionales] / Bombilla para faro adicional derecho de luz alta [solo vehículos equipados con faros adicionales] / Bombilla para faro adicional central izquierdo de luz alta [solo vehículos equipados con faros adicionales] / Bombilla para faro adicional central derecho de luz alta [solo vehículos equipados con faros adicionales] | |
| - | 40A | Relé de calefacción de ventana trasera [solo vehículos equipados con techo rígido extraíble] / Elemento calefaccionado para ventana trasera de techo rígido [solo vehículos equipados con techo rígido extraíble] | |
| - | 40A | Interfaz para uso externo [válido hasta enero de 2015] / Interfaz para uso externo [desde enero de 2015] |

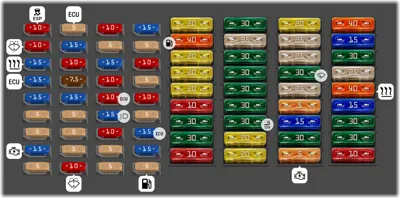

Bloque de fusibles del tablero de instrumentos (hasta junio de 2013)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Unidad de control ABS / Botón de desactivación ASR y ESP / Botón del programa de conducción / Unidad de control del airbag / Lámpara indicadora de desactivación del airbag del pasajero delantero / Interruptor de luces [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] | |
| 2 | 10A | Unidad de interruptores de la columna de dirección / Interruptor del limpiaparabrisas / Interruptor del limpiaparabrisas intermitente / Bomba del lavaparabrisas e interruptor del sistema de limpieza de faros | |
| 3 | 15A | Interruptor de luces [hasta diciembre de 2012] [solo vehículos con conector de 17 pines -T17- en el interruptor de luces -E1- (luces exteriores 7L3/8K0/8K1)] / Unidad de control de la transmisión automática [desde enero de 2013] / Calefactor e interruptor selector de modo de funcionamiento [desde enero de 2013] [solo coches sin Climatronic] / Unidad de control del sistema de aire acondicionado [desde enero de 2013] [solo coches sin Climatronic] / Potenciómetro para el motor de control de la aleta de distribución de aire frontal [desde enero de 2013] [solo coches con Climatronic] / Unidad de control Climatronic [desde enero de 2013] [solo coches con Climatronic] / Relé del calentador de agua adicional [desde enero de 2013] [solo coches con Climatronic] / Bomba de circulación [desde enero de 2013] [solo coches con Climatronic] | |
| 4 | 15A | Unidad de control del motor [solo vehículos con motores diésel] / Medidor de masa de aire [desde enero de 2013] [solo vehículos con motores diésel] | |
| 5 | 15A | Bobina de encendido 1 con etapa de salida [desde enero de 2013] [solo coches con motores de gasolina] / Bobina de encendido 2 con etapa de salida [desde enero de 2013] [solo coches con motores de gasolina] / Bobina de encendido 3 con etapa de salida [desde enero de 2013] [solo coches con motores de gasolina] / Bobina de encendido 4 con etapa de salida [desde enero de 2013] [solo coches con motores de gasolina] | |
| 6 | 5A | Unidad de control de reconocimiento de remolque | |
| 7 | 5A | Interfaz para uso externo | |
| 8 | 15A | Interruptor de encendido y arranque / Sirena de alarma / Unidad de control del sistema de monitoreo de posición del vehículo [desde enero de 2013] [solo vehículos sin unidad de control del sistema de monitoreo de posición del vehículo -J895-] | |
| 9 | 5A | Lámpara de iluminación de la plataforma de carga | |
| 10 | 5A | Unidad de control de la transmisión automática / Unidad de control de los sensores de la palanca selectora / Medidor de masa de aire [solo coches con motores de gasolina] / Unidad de control del motor [solo vehículos con motores diésel] | |
| 11 | 15A | Unidad de control del bloqueo del diferencial | |
| 12 | 10A | Válvula solenoide de control de presión de sobrealimentación [solo coches con motores de gasolina] / Válvula solenoide del depósito 1 [solo coches con motores de gasolina] / Válvula ajustadora de posición del árbol de levas de admisión 1 [solo coches con motores de gasolina] / Válvula de descarga del turbocompresor [solo coches con motores de gasolina] / Válvula de aleta del colector de admisión [solo coches con motores de gasolina] / / Regulador de presión de combustible [solo vehículos con motores diésel] / Válvula dosificadora de combustible [solo vehículos con motores diésel] | |
| 13 | 7.5A | Botón de calefacción del asiento izquierdo / Botón de calefacción del asiento derecho / Resistencia calefaccionada de la boquilla del lavador izquierda / Resistencia calefaccionada de la boquilla del lavador derecha | |
| 14 | 15A | Regulador de presión de combustible [solo coches con motores de gasolina] | |
| 15 | 5A | Relé de suministro de energía terminal 30 / Bomba de circulación | |
| 16 | 5A | Estabilizador de voltaje [solo vehículos con sistema start-stop (7L6)] | |
| 17 | 5A | Unidad de control de suministro de energía a bordo | |
| 18 | 10A | Bomba del lavaparabrisas [desde enero de 2013] | |
| 19 | 10A | [desde enero de 2013] | |
| 20 | 5A | [desde enero de 2013] | |
| 21 | 15A | Unidad de control de suministro de energía a bordo / Interruptor del sistema de monitoreo interior (30G) / Luz interior delantera (30G) / Luz interior central (30G) / Luz lateral delantera, izquierda (58L) / Luz lateral delantera, derecha (58R) | |
| 22 | 10A | Unidad de control de la cámara de visión trasera [desde enero de 2013] | |
| 23 | 10A | Unidad de control del motor | |
| 24 | 15A | Unidad de interruptores de la columna de dirección / Luz de cruce e interruptor de señal de luz | |
| 25 | 10A | Resistencia calefaccionada para el sistema de ventilación del cárter del motor | |
| 26 | 5A | Bombilla de luz diurna derecha [solo vehículos con conector de 17 pines -T17- en el interruptor de luces -E1- (luces exteriores 7L3/8K0/8K1)] | |
| 27 | 5A | Bombilla de luz diurna izquierda [solo vehículos con conector de 17 pines -T17- en el interruptor de luces -E1- (luces exteriores 7L3/8K0/8K1)] | |
| 28 | 15A | Unidad de control de suministro de energía a bordo [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] / Bombilla de luz antiniebla izquierda (NL) [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] / Bombilla de luz antiniebla derecha (NL) [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] / Bombilla de luz de reversa derecha (RFL) [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] / Bombilla de luz de reversa izquierda (RFL) [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] / Interfaz para uso externo [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] | |
| 29 | 5A | Interruptor de luces [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] | |
| 30 | 10A | Bombilla de luz alta izquierda / Unidad de control en el inserto del tablero de instrumentos / Interfaz para uso externo / Interfaz para uso externo [desde enero de 2013] [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] / Unidad de control de suministro de energía a bordo [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] | |
| 31 | 5A | Interfaz para uso externo | |
| 32 | 10A | Bombilla de luz alta derecha | |
| 33 | 5A | Ajustador de posición del espejo exterior | |
| 34 | 15A | Unidad de control del motor [solo coches con motores de gasolina] / Bomba de post-circulación de refrigerante [solo vehículos con motores diésel] | |
| 35 | 15A | Elemento calefaccionado de la sonda Lambda / Elemento calefaccionado de la sonda Lambda 1 después del catalizador | |
| 36 | 5A | Relé de la bomba de combustible / Relé de suministro de energía terminal 30 / Interruptor del pedal del embrague | |
| 37 | 20A | Bobina de encendido 1 con etapa de salida [hasta diciembre de 2012] [solo coches con motores de gasolina] / Bobina de encendido 2 con etapa de salida [hasta diciembre de 2012] [solo coches con motores de gasolina] / Bobina de encendido 3 con etapa de salida [hasta diciembre de 2012] [solo coches con motores de gasolina] / Bobina de encendido 4 con etapa de salida [hasta diciembre de 2012] [solo coches con motores de gasolina] / No utilizado [desde enero de 2013] | |
| 38 | 40A | Fusible 28 en la caja de fusibles C [desde enero de 2013] [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] / Fusible 29 en la caja de fusibles C [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] / Fusible 55 en la caja de fusibles C [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] / Relé de la bomba de combustible [solo coches con motores de gasolina] / Relé de faros [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] / Relé de arranque [solo vehículos sin sistema start-stop (7L3)] / Relé principal / Relé de desconexión de carga del terminal 58b [solo vehículos con conector de 17 pines -T17- en el interruptor de luces -E1- (luces exteriores 7L3/8K0/8K1)] | |
| 39 | 20A | [desde enero de 2013] | |
| 40 | 20A | [desde enero de 2013] | |
| 41 | 20A | [desde enero de 2013] | |
| 42 | 10A | [desde enero de 2013] | |
| 43 | 30A | Estabilizador de voltaje [desde enero de 2013] [solo vehículos con sistema start-stop (7L6)] / Unidad de control para el tablero de instrumentos [desde enero de 2013] [solo vehículos con sistema start-stop (7L6)] / Fusible 67 en la caja de fusibles C [desde enero de 2013] [solo vehículos con sistema start-stop (7L6)] | |
| 44 | 30A | Unidad de control de suministro de energía a bordo / Relé de calefacción de la luneta trasera / Elemento calefaccionado de la luneta trasera | |
| 45 | 10A | [desde enero de 2013] | |
| 46 | 30A | [desde enero de 2013] | |
| 47 | 25A | Unidad de control de suministro de energía a bordo / Señal de tono alto / Señal de tono bajo | |
| 48 | 30A | Unidad de control de la puerta del conductor | |
| 49 | 30A | Unidad de control de la puerta del pasajero delantero | |
| 50 | 30A | Unidad de control de la puerta trasera izquierda | |
| 51 | 30A | Unidad de control de la puerta trasera derecha | |
| 52 | 30A | Toma de corriente / Encendedor de cigarrillos | |
| 53 | 20A | [desde enero de 2013] | |
| 54 | 20A | Interruptor de luces [solo vehículos con conector de 17 pines -T17- en el interruptor de luces -E1- (luces exteriores 7L3/8K0/8K1)] | |
| 55 | 20A | [desde enero de 2013] | |
| 56 | 25A | Unidad de control de la bomba de combustible [solo coches con motores de gasolina] | |
| 57 | 25A | [desde enero de 2013] | |
| 58 | 30A | [desde enero de 2013] Unidad de control de suministro de energía a bordo [desde enero de 2013] / Unidad de control del motor del limpiaparabrisas [desde enero de 2013] / Motor del limpiaparabrisas [desde enero de 2013] | |
| 59 | 25A | Toma de corriente 2 12V / Toma de corriente 3 12V | |
| 60 | 5A | Interfaz para uso externo [solo vehículos con conector de 10 pines -T10j- en el interruptor de luces -E1- (luces exteriores 7L3/8K3/8K8 o 7L6/8K0/8K1/8K3/8K8)] | |
| 61 | 15A | [desde enero de 2013] | |
| 62 | 30A | [solo coches con Climatic] Unidad de control del calentador de agua adicional / Relé del ventilador de aire fresco / Relé de la bomba de combustible eléctrica 2 [hasta diciembre de 2012] / Módulo de visualización del techo [hasta diciembre de 2012] / Receptor de señal de radio del calentador de agua adicional [hasta diciembre de 2012] | |
| 63 | 5A | Interruptor de luces [solo vehículos con sistema start-stop (7L6)] / Relé de arranque 1 [solo vehículos con sistema start-stop (7L6)] / Relé de arranque 2 [solo vehículos con sistema start-stop (7L6)] | |
| 64 | 40A | Ventilador de suministro [solo coches con Climatronic] | |
| 65 | 15A | Unidad de control de suministro de energía a bordo / Indicador de dirección (cl [49]. / Luz de freno (cl [54]. | |
| 66 | 30A | Unidad de control de suministro de energía a bordo / Actuador para el cierre centralizado de la tapa del depósito de combustible / Accionamiento del cierre centralizado de la puerta del conductor / Accionamiento del cierre centralizado de la puerta del pasajero delantero / Accionamiento del cierre centralizado de la puerta trasera izquierda / Accionamiento del cierre centralizado de la puerta trasera derecha | |
| 67 | 25A | Unidad principal [desde enero de 2013] / Unidad de control con pantalla para sistema de audio con navegación [desde enero de 2013] | |
| 68 | 40A | Calefactor e interruptor selector de modo de funcionamiento [solo coches sin Climatronic] / Unidad de control del sistema de aire acondicionado [hasta diciembre de 2012] [solo coches sin Climatronic] / Relé de aislamiento del ventilador de aire fresco [desde enero de 2013] [solo coches sin Climatronic] / Unidad de control del aire acondicionado [desde enero de 2013] [solo coches sin Climatronic] | |
| 69 | 15A | Interfaz para uso externo | |
| 70 | 30A | [desde enero de 2013] | |
| 71 | 30A | Interfaz para uso externo | |
| 72 | 10A | [hasta diciembre de 2012] Interfaz para uso externo |

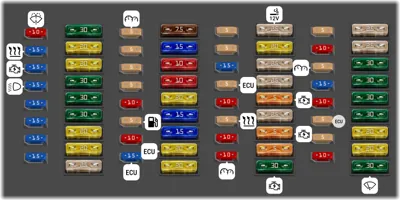

Bloque de fusibles del tablero de instrumentos (desde julio de 2013)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Bomba lavaparabrisas | |
| 2 | 15A | Interruptor selector de calefacción y modo de funcionamiento [hasta enero de 2014] / Unidad de control del ventilador de aire fresco [hasta enero de 2014] / Unidad de control Climatronic [hasta enero de 2014] / Unidad de control del aire acondicionado [hasta enero de 2014] / Unidad de control de monitoreo de posición del vehículo [solo vehículos con unidad de control del sistema de monitoreo de posición del vehículo] [desde enero de 2014] / Unidad de control de la transmisión automática / Unidad de control de la fuente de alimentación a bordo [desde enero de 2014] / Nutrición interna | |
| 3 | 15A | Interruptor de encendido/arranque / Unidad de control de monitoreo de posición del vehículo [solo vehículos con unidad de control del sistema de monitoreo de posición del vehículo] [hasta enero de 2014] / Unidad de control de la fuente de alimentación a bordo [hasta enero de 2014] / Nutrición interna | |
| 4 | 15A | Sirena de alarma / Relé de suministro de energía del Terminal 30 / Unidad de interruptores de la columna de dirección / Interruptor de luz de cruce y señal luminosa | |
| 5 | 15A | Unidad de control del bloqueo del diferencial | |
| 6 | 15A | Unidad de control de la fuente de alimentación a bordo / Bombilla de luz antiniebla izquierda (NL) [solo vehículos con conector de 10 pines en el interruptor de luz] o [solo vehículos con conector de 17 pines en el interruptor de luz] con [con iluminación adaptativa estática] / Bombilla de luz antiniebla derecha (NL) [solo vehículos con conector de 10 pines en el interruptor de luz] o [solo vehículos con conector de 17 pines en el interruptor de luz] con [con iluminación adaptativa estática] / Bombilla de luz de reversa izquierda (RFL) [solo vehículos con conector de 10 pines en el interruptor de luz] o [solo vehículos con conector de 17 pines en el interruptor de luz] con [transmisión automática] / Bombilla de luz de reversa derecha (RFL) [solo vehículos con conector de 10 pines en el interruptor de luz] o [solo vehículos con conector de 17 pines en el interruptor de luz] con [transmisión automática] / Interfaz para uso externo [solo vehículos con conector de 10 pines en el interruptor de luz] [hasta enero de 2015] o [solo vehículos con conector de 17 pines en el interruptor de luz] [hasta enero de 2015] con [transmisión automática] [hasta enero de 2015] / Interfaz para uso externo [solo vehículos con conector de 10 pines en el interruptor de luz] [desde enero de 2015] o [solo vehículos con conector de 17 pines en el interruptor de luz] [desde enero de 2015] con [transmisión automática] [desde enero de 2015] | |
| 7 | 15A | Unidad de control de la fuente de alimentación a bordo / Interruptor del sistema de monitoreo interior (30G) / Luz interior delantera (30G) / Luz interior central (30G) / Luz lateral delantera, izquierda (58L) / Luz lateral delantera, derecha (58R) | |
| 8 | 15A | Unidad de control de reconocimiento de remolque | |
| 9 | 30A | [desde enero de 2014] | |
| 10 | 20A | Unidad de control de reconocimiento de remolque | |
| 11 | 20A | Unidad de control de reconocimiento de remolque | |
| 12 | 30A | Unidad de control de la caja de transferencia | |
| 13 | 30A | Unidad de control de la puerta del conductor | |
| 14 | 30A | Unidad de control de la puerta del pasajero delantero | |
| 15 | 20A | Unidad de control del calentador de líquido adicional [desde enero de 2015] | |
| 16 | 20A | Unidad de control de la fuente de alimentación a bordo / Indicador de dirección (cl [49]. / Luz de freno (cl [54]. | |
| 17 | 25A | Unidad de control con pantalla para sistema de audio con navegación [sin sistema start-stop] / Unidad principal [sin sistema start-stop] / Conector, 8 pines -T8c- [sin sistema start-stop] | |
| 18 | 5A | Tablero de instrumentos [con sistema start-stop] | |
| 19 | 5A | Bombilla de luz antiniebla izquierda [desde julio de 2015] [solo vehículos con conector de 17 pines en el interruptor de luz] / Bombilla de luz antiniebla derecha [desde julio de 2015] [solo vehículos con conector de 17 pines en el interruptor de luz] / Lámpara indicadora de luz antiniebla trasera [desde julio de 2015] [solo vehículos con conector de 17 pines en el interruptor de luz] | |
| 20 | 5A | Unidad de control de la fuente de alimentación a bordo [solo vehículos con conector de 17 pines en el interruptor de luz] [hasta julio de 2015] / Unidad de control de la fuente de alimentación a bordo [desde julio de 2015] [solo vehículos con conector de 17 pines en el interruptor de luz] | |
| 21 | 5A | Bombilla de luz de circulación diurna izquierda [solo vehículos con conector de 17 pines en el interruptor de luz] [hasta julio de 2015] / Bombilla de luz de circulación diurna derecha [solo vehículos con conector de 17 pines en el interruptor de luz] [hasta julio de 2015] / Bombilla de luz de circulación diurna izquierda [desde julio de 2015] [solo vehículos con conector de 17 pines en el interruptor de luz] / Bombilla de luz de circulación diurna derecha [desde julio de 2015] [solo vehículos con conector de 17 pines en el interruptor de luz] | |
| 22 | 10A | Conexión positiva A7 (58 D1) en el tablero de instrumentos y mazo de control [solo vehículos con conector de 17 pines en el interruptor de luz] [hasta julio de 2015] / Conexión B342 3 (58d) en el mazo principal [solo vehículos con conector de 17 pines en el interruptor de luz] [hasta julio de 2015] / Conexión B472 8 en el mazo principal [solo vehículos con conector de 17 pines en el interruptor de luz] [hasta julio de 2015] / Conexión N2 1 en el mazo de control de alcance de faros [solo vehículos con conector de 17 pines en el interruptor de luz] [hasta enero de 2014] / Conexión R14 1 (abierta) en el mazo de la puerta del conductor [solo vehículos con conector de 17 pines en el interruptor de luz] [hasta julio de 2015] / Conexión positiva A7 (58 D1) en el tablero de instrumentos y mazo de control [desde julio de 2015] [solo vehículos con conector de 17 pines en el interruptor de luz] / Conexión B342 3 (58d) en el mazo principal [desde julio de 2015] [solo vehículos con conector de 17 pines en el interruptor de luz] / Conexión B472 8 en el mazo principal [desde julio de 2015] [solo vehículos con conector de 17 pines en el interruptor de luz] / Conexión R14 1 (abierta) en el mazo de la puerta del conductor [desde julio de 2015] [solo vehículos con conector de 17 pines en el interruptor de luz] | |
| 23 | 5A | Interruptor del pedal del embrague / Medidor de masa de aire [desde enero de 2014] / Relé de la bomba de combustible / Unidad de control de la bujía incandescente / Relé de la bomba de refrigerante / Terminal de la unidad de control del ventilador del radiador / Relé de suministro de voltaje 30 / Válvula solenoide de control de presión de sobrealimentación de escape / Válvula de aleta de gas / Válvula de cambio del enfriador EGR | |
| 24 | 10A | Regulador de presión de combustible / Válvula dosificadora de combustible / / Válvula solenoide de control de presión de sobrealimentación / Válvula solenoide del depósito 1 de entrada / Válvula ajustadora de posición del árbol de levas 1 / Válvula de derivación del turbocompresor de entrada / Válvula de aleta del colector / | |
| 25 | 15A | Unidad de control del motor | |
| 26 | 7.5A | Faro delantero izquierdo [desde julio de 2015] [solo vehículos con conector de 17 pines en el interruptor de luz] / Bombilla de luz de cruce izquierda [desde julio de 2015] [solo vehículos con conector de 17 pines en el interruptor de luz] | |
| 27 | 15A | [desde julio de 2014] | |
| 28 | 10A | Interfaz para uso externo [solo vehículos con conector de 17 pines en el interruptor de luz] [desde enero de 2014] [hasta enero de 2015] / Interfaz para uso externo [solo vehículos con conector de 17 pines en el interruptor de luz] [hasta enero de 2015] / Interfaz para uso externo [solo vehículos con conector de 17 pines en el interruptor de luz] [desde enero de 2015] [hasta julio de 2015] / Interfaz para uso externo [solo vehículos con conector de 17 pines en el interruptor de luz] [desde enero de 2015] [hasta julio de 2015] / Faro delantero derecho [solo vehículos con conector de 17 pines en el interruptor de luz] [hasta julio de 2015] / Bombilla de luz de cruce derecha [solo vehículos con conector de 17 pines en el interruptor de luz] [hasta julio de 2015] / Interfaz para uso externo [desde julio de 2015] [solo vehículos con conector de 17 pines en el interruptor de luz] / Interfaz para uso externo [desde julio de 2015] [solo vehículos con conector de 17 pines en el interruptor de luz] / Faro delantero derecho [desde julio de 2015] [solo vehículos con conector de 17 pines en el interruptor de luz] / Bombilla de luz de cruce derecha [desde julio de 2015] [solo vehículos con conector de 17 pines en el interruptor de luz] | |
| 29 | 10A | Faro delantero derecho [sin faros adicionales] [hasta julio de 2014] / Bombilla de luz alta derecha [sin faros adicionales] [hasta julio de 2014] / No utilizado [desde julio de 2014] [hasta enero de 2015] / Tacógrafo [desde enero de 2015] / Unidad de control de sensores de la palanca selectora [desde enero de 2015] / Solenoide de interbloqueo de extracción de la llave de encendido [desde enero de 2015] / Receptor de señal de radio del calentador de líquido adicional [desde enero de 2015] / Toma de diagnóstico [desde enero de 2015] / Unidad de interruptores de la columna de dirección [desde enero de 2015] / Sensor de ángulo del volante [desde enero de 2015] | |
| 30 | 20A | Bombilla de luz antiniebla izquierda [solo vehículos con conector de 17 pines en el interruptor de luz] [hasta julio de 2015] / Bombilla de luz antiniebla derecha [solo vehículos con conector de 17 pines en el interruptor de luz] [hasta julio de 2015] / Interfaz de uso externo [solo vehículos con conector de 17 pines en el interruptor de luz] [hasta enero de 2015] / Interfaz de uso externo [solo vehículos con conector de 17 pines en el interruptor de luz] [desde enero de 2015] [hasta julio de 2015] | |
| 31 | 15A | [desde julio de 2014] | |
| 32 | 15A | Elemento calefaccionado de la sonda Lambda / Elemento calefaccionado de la sonda Lambda 1 después del catalizador | |
| 33 | 20A | Medidor de masa de aire [hasta enero de 2014] / Unidad de control del motor | |
| 34 | 20A | Unidad de control de la bomba de combustible / Bomba de elevación de combustible | |
| 35 | 5A | Botón de calefacción del asiento izquierdo / Botón de calefacción del asiento derecho | |
| 36 | 5A | Ajustador de posición del espejo exterior | |
| 37 | 15A | Interfaz para uso externo [hasta enero de 2015] / Interfaz para uso externo [desde enero de 2015] | |
| 38 | 5A | Unidad de control de la transmisión automática / Unidad de control de sensores de la palanca selectora / Medidor de masa de aire / Unidad de control del motor / Estabilizador de voltaje [con sistema start-stop] [hasta julio de 2015] | |
| 39 | 10A | Unidad de control del airbag / Lámpara indicadora de desactivación del airbag del pasajero delantero | |
| 40 | 5A | Interruptor selector de calefacción y modo de funcionamiento [desde julio de 2014] / Botón de desactivación ASR y ESP / Botón del programa de conducción / Unidad de control ABS / Relé de alarma antirrobo 1 [desde julio de 2014] [solo vehículos con alarma de seguridad y señal acústica de alarma antirrobo] / Estabilizador de voltaje [con sistema start-stop] [desde julio de 2015] / Tablero de instrumentos [solo vehículos sin unidad de control del sistema de monitoreo de posición del vehículo] / Unidad de interruptores de la columna de dirección / Sensor de ángulo del volante | |
| 41 | 10A | Unidad de control de alcance de faros / Unidad de control de reconocimiento de remolque / Resistencia calefaccionada de ventilación del cárter / Conector de 8 pines -T8f- / Espejo interior electrocrómico / Motor actuador de control de alcance de faros izquierdo / Motor actuador de control de alcance de faros derecho / Resistencia calefaccionada de la boquilla del limpiaparabrisas izquierda / Resistencia calefaccionada de la boquilla del limpiaparabrisas derecha | |
| 42 | 10A | Botón Start/Stop [con sistema start-stop] / Interruptor de luz de freno / Interruptor de luz de reversa / Tacógrafo / Transmisor de alta presión / Sensor de calidad del aire / Transmisor de nivel y temperatura de aceite / Unidad de control del bloqueo del diferencial / Unidad de control de asistencia de estacionamiento / Unidad de control de la caja de transferencia / Lámpara indicadora de modo normal en el panel de control de la caja de transferencia / Luz de la plataforma de carga / Toma de diagnóstico / Unidad de control del sistema de monitoreo de posición del vehículo [solo vehículos con unidad de control del sistema de monitoreo de posición del vehículo] / Tablero de instrumentos [solo vehículos con unidad de control del sistema de monitoreo de posición del vehículo] / Unidad de interruptores de la columna de dirección / Interruptor de control de crucero / Botón SET de control de crucero / Cable espiral / Unidad de control del volante multifunción | |
| 43 | 25A | Toma de corriente / Encendedor de cigarrillos | |
| 44 | 20A | Interruptor de luz [solo vehículos con conector de 17 pines en el interruptor de luz] [hasta julio de 2015] / Interruptor de luz [desde julio de 2015] [solo vehículos con conector de 17 pines en el interruptor de luz] | |
| 45 | 25A | Unidad de control de calefacción del asiento | |
| 46 | 25A | Toma de corriente 2 12V / Toma de corriente 3 12V | |
| 47 | 5A | Interfaz para uso externo [hasta enero de 2015] / Interfaz para uso externo [desde enero de 2015] / Interruptor de encendido y arranque [sin sistema start-stop] / Relé de suministro de energía / Unidad de control de la fuente de alimentación a bordo [sin sistema start-stop] / Relé 2 de suministro de energía [sin sistema start-stop] / Interruptor selector de calefacción y modo de funcionamiento [desde enero de 2014] [hasta julio de 2014] | |
| 48 | 25A | Unidad de control con pantalla para sistema de audio con navegación [con sistema start-stop] / Unidad principal [con sistema start-stop] / Conector, 8 pines -T8c- [con sistema start-stop] | |
| 49 | 5A | Interruptor de luz [solo vehículos con conector de 10 pines en el interruptor de luz] [hasta julio de 2015] / Interruptor de luz [desde julio de 2015] [solo vehículos con conector de 10 pines en el interruptor de luz] / Relé de arranque 1 [con sistema start-stop] / Relé de arranque 2 [con sistema start-stop] / Interruptor de luz [solo vehículos con conector de 10 pines en el interruptor de luz] [hasta julio de 2015] / Interruptor de luz [desde julio de 2015] [solo vehículos con conector de 10 pines en el interruptor de luz] / Relé de arranque 1 [con sistema start-stop] / Relé de arranque 2 [con sistema start-stop] / Interruptor de luz [solo vehículos con conector de 10 pines en el interruptor de luz] [hasta julio de 2015] / Interruptor de luz [desde julio de 2015] [solo vehículos con conector de 10 pines en el interruptor de luz] / Relé de arranque 1 [con sistema start-stop] / Relé de arranque 2 [con sistema start-stop] / Interruptor de luz [solo vehículos con conector de 10 pines en el interruptor de luz] [hasta julio de 2015] / Interruptor de luz [desde julio de 2015] [solo vehículos con conector de 10 pines en el interruptor de luz] / Relé de arranque 1 [con sistema start-stop] / Relé de arranque 2 [con sistema start-stop] | |
| 50 | 5A | Interfaz para uso externo [hasta enero de 2015] / Interfaz para uso externo [desde enero de 2015] | |
| 51 | 30A | Relé de arranque 1 [con sistema start-stop] / Relé de arranque 2 [con sistema start-stop] / Motor de arranque [con sistema start-stop] | |
| 52 | 5A | Interfaz para uso externo [hasta enero de 2015] / Interfaz para uso externo [desde enero de 2015] | |
| 53 | 10A | [desde enero de 2015] | |
| 54 | 5A | Tablero de instrumentos [sin sistema start-stop] | |
| 55 | 15A | Unidad de control de la fuente de alimentación a bordo / Filtro de supresión de ruido / Elemento calefaccionado para espejo exterior del lado del conductor / Elemento calefaccionado para espejo exterior, lado del pasajero delantero | |
| 56 | 10A | Unidad de control de la cámara de visión trasera | |
| 57 | 5A | Unidad de control del motor | |
| 58 | 5A | Interruptor de luz [solo vehículos con conector de 10 pines en el interruptor de luz] [hasta julio de 2015] / Interruptor de luz [desde julio de 2015] [solo vehículos con conector de 10 pines en el interruptor de luz] | |
| 59 | 10A | Tacógrafo [hasta enero de 2014] / Sensor de lluvia y luz / Sensor de alarma antirrobo / Relé de la bomba de combustible eléctrica 2 / Módulo de visualización del techo / Unidad de control del panel de control del teléfono / Unidad de control de sensores de la palanca selectora [hasta enero de 2015] / Solenoide de bloqueo de extracción de la llave de encendido [hasta enero de 2015] / Receptor de señal de radio del calentador de agua auxiliar [hasta enero de 2015] / Toma de diagnóstico [hasta enero de 2015] / Unidad de control para carrocerías especiales [desde enero de 2014] / Luz de la plataforma de carga [desde enero de 2014] / Relé de la bomba de refrigerante [desde enero de 2015] / Relé de suministro de energía del Terminal 30 [desde enero de 2015] / Relé del calentador de agua auxiliar [desde enero de 2015] / Unidad de interruptores de la columna de dirección [hasta enero de 2015] / Sensor de ángulo del volante [hasta enero de 2015] | |
| 60 | 25A | Unidad de control de la fuente de alimentación a bordo / Actuador para el cierre centralizado de la tapa del depósito de combustible / Accionamiento del cierre centralizado de la puerta del conductor / Accionamiento del cierre centralizado de la puerta del pasajero delantero / Accionamiento del cierre centralizado de la puerta trasera izquierda / Accionamiento del cierre centralizado de la puerta trasera derecha | |
| 61 | 25A | Estabilizador de voltaje [con sistema start-stop] / Fusible 18 en la caja de fusibles C [con sistema start-stop] / Fusible 48 en la caja de fusibles C [con sistema start-stop] | |
| 62 | 30A | Unidad de control de la fuente de alimentación a bordo / Elemento calefaccionado de la ventana trasera / Relé de calefacción de la ventana trasera | |
| 63 | 30A | Unidad de control de la fuente de alimentación a bordo / Señal de tono alto / Señal de tono bajo / Señal acústica de alarma antirrobo [desde julio de 2014] [solo vehículos con alarma de seguridad y señal acústica de alarma antirrobo] / Relé de alarma antirrobo 1 [desde julio de 2014] [solo vehículos con alarma de seguridad y señal acústica de alarma antirrobo] / Interfaz para uso externo [hasta enero de 2015] / Interfaz para uso externo [desde enero de 2015] | |
| 64 | 30A | Unidad de control de la puerta trasera izquierda | |
| 65 | 30A | Unidad de control de la puerta trasera derecha | |
| 66 | 20A | Unidad de control de la fuente de alimentación a bordo [solo vehículos con conector de 10 pines en el interruptor de luz] / Faro delantero izquierdo [solo vehículos con conector de 10 pines en el interruptor de luz] | |
| 67 | 20A | Unidad de control de la fuente de alimentación a bordo [solo vehículos con conector de 10 pines en el interruptor de luz] / Faro delantero derecho [solo vehículos con conector de 10 pines en el interruptor de luz] / Bombilla de luz de reversa izquierda (RFL) [solo vehículos con conector de 10 pines en el interruptor de luz] / Bombilla de luz de reversa derecha (RFL) [solo vehículos con conector de 10 pines en el interruptor de luz] | |
| 68 | 30A | Unidad de control de la fuente de alimentación a bordo / Unidad de control del motor del limpiaparabrisas / Motor del limpiaparabrisas |
Fusibles en la columna de dirección (a partir de julio de 2013)
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Calefactor e interruptor selector de modo de funcionamiento/Unidad de control del sistema de aire acondicionado | |
| - | 40A | Ventilador de suministro | |
| - | 40A | Unidad de control ABS |
Caja de relés debajo del panel frontal a la izquierda (LHD) (desde enero de 2013)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de la bomba de refrigerante (R1a) [Solo para vehículos con motores de gasolina] | ||
| - | Relé del calentador de líquido adicional (R1b) | ||
| - | Relé principal - | ||
| - | Suministro de energía del relé 2 | ||
| - | Relé 2 de la bomba de combustible eléctrica (R7a) | ||
| - | Relé del ventilador de suministro (R7b) | ||
| - | Relé de arranque | ||
| - | Relé aislador del ventilador de suministro | ||
| - | Relé de suministro de energía cl. 15 | ||
| - | Relé de los faros (R11a) | ||
| - | Relé de suministro de energía cl. 30 (R11b) [Solo para vehículos con motores de gasolina] | ||
| - | Relé de suministro de energía | ||
| - | no utilizado (R13a) | ||
| - | Relé de las luces altas (R13b) | ||
| - | Relé de arranque 2 [Solo para vehículos con sistema start-stop] | ||
| - | Relé de arranque 1 [Solo para vehículos con sistema start-stop] | ||
| - | Relé de la bomba de combustible [Solo para vehículos con motores de gasolina] | ||
| - | Relé de suministro de energía cl. 30 [Solo para vehículos con motor diésel] | ||
| - | Relé de descarga clase 58b |
Caja de relés debajo del panel frontal a la izquierda (vehículos con volante a la izquierda) (desde julio de 2013)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de la bomba de refrigerante (R1a) [Solo para vehículos con motores de gasolina] | ||
| - | Relé de suministro de energía cl. 30 (R1a) [Solo para vehículos con motor diésel] | ||
| - | Relé de calentador de líquido adicional (R1b) | ||
| - | Relé principal | ||
| - | Suministro de energía del relé 2 | ||
| - | Relé del ventilador de suministro (R7a) | ||
| - | Relé 2 de la bomba de combustible eléctrica (R7b) | ||
| - | Relé de arranque | ||
| - | Relé aislador del ventilador de suministro | ||
| - | Relé de suministro de energía cl. 15 | ||
| - | Relé de faro (R11a) | ||
| - | Relé de suministro de energía cl. 30 (R11b) [Solo para vehículos con motores de gasolina] | ||
| - | Relé de suministro de energía | ||
| - | no utilizado (R13a) | ||
| - | Relé de luz alta (R13b) | ||
| - | Relé de arranque 2 [Solo para vehículos con sistema start-stop] | ||
| - | Relé de arranque 1 [Solo para vehículos con sistema start-stop] | ||
| - | Relé de la bomba de combustible | ||
| - | Relé de descarga clase 58b |
Caja de relés para kit de protección contra polvo del motor, en el depósito de expansión de la dirección asistida
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé del ventilador |
