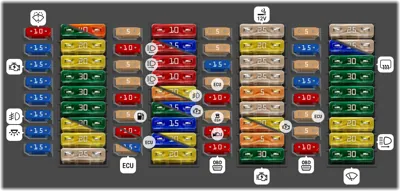

Caja de fusibles del habitáculo

N°	A	Descripción
1	10A	Bomba del lavacristales.
2	15A	Unidad de control del climatizador [hasta enero de 2014]. Unidad de control del sistema de localización del vehículo, Unidad de control del cambio automático. Unidad de control de la red de a bordo, Alimentación interna
3	15A	Conmutador de encendido y arranque. Alimentación interna
4	15A	Bocina de alarma. Relé para alimentación de tensión del borne 30. Conmutador combinado en la columna de dirección.Conmutador de luces de cruce y ráfagas.
5	15A	Unidad de control del bloqueo de diferencial.
6	15A	Unidad de control de la red de a bordo.Lámpara del faro antiniebla izquierdo. Lámpara del faro antiniebla derecho - Lámpara de la luz de marcha atrás izquierda, Lámpara de la luz de marcha atrás derecha, Interfaz para uso externo [transmisión automática].
7	15A	Unidad de control de la red de a bordo. Conmutador de la vigilancia del habitáculo. Luz interior delantera.Luz interior central. Luz de posición izquierda. Luz de posición derecha
8	15A	Unidad de control para detección del remolque.
9	30A	Relé luz principal [con conector de 10 contactos en el conmutador de luces]. Relé del motor de arranque [sin Start-Stop]. Relé para alimentación de corriente de Motronic. Relé de descarga para el borne 58b [con conector de 17 contactos en el conmutador de luces].
10	20A	Unidad de control para detección del remolque.
11	20A	Unidad de control para detección del remolque.
12	30A	Unidad de control de la caja de transferencia.
13	30A	Unidad de control de la puerta del conductor.
14	30A	Unidad de control de la puerta del acompañante.
15	20A	Sin Climatic: Relé de la bomba del líquido refrigerante. Alimentación de tensión del borne 30. Relé de calefacción adicional por agua. Unidad de control de la calefacción adicional.
15	30A	Con Climatic: Relé de la turbina de aire exterior. Alimentación de tensión del borne 30. Relé de calefacción adicional por agua. Unidad de control de la calefacción adicional.
16	20A	Unidad de control de la red de a bordo.Intermitente (borne 49). Luz de freno (borne 54).
17	25A	Unidad de control con pantalla para radio y navegación [sin Start-Stop]. Radio [sin Start-Stop]. Conector de 8 contactos -T8 [sin Start-Stop].
18	5A	Cuadro de instrumentos [con Start-Stop].
19	10A	Lámpara del piloto antiniebla izquierdo [con conector de 17 contactos en el conmutador de luces]. Lámpara del piloto antiniebla derecho [con conector de 17 contactos en el conmutador de luces]. Testigo del piloto antiniebla [con conector de 17 contactos en el conmutador de luces].
20	5A	Unidad de control de la red de a bordo [con conector de 17 contactos en el conmutador de luces].
21	5A	Lámpara de la luz diurna izquierda [con conector de 17 contactos en el conmutador de luces]. Lámpara de la luz diurna derecha [con conector de 17 contactos en el conmutador de luces].
22	10A	A7 Conexión positiva (58 D1), en el mazo de cables del tablero de instrumentos [con conector de 17 contactos en el conmutador de luces]. B342 Conexión 3 (58d), en el mazo de cables principal [con conector de 17 contactos en el conmutador de luces]. B472 Conexión 8, en el mazo de cables principal [con conector de 17 contactos en el conmutador de luces]. R14 Conexión 1 (abierto), en el mazo de cables de la puerta del conductor [con conector de 17 contactos en el conmutador de luces].
23	5A	Conmutador del pedal del embrague. Medidor de masa de aire. Relé de la bomba de combustible. Unidad de control del ciclo automático de precalentamiento. Relé de la bomba del líquido refrigerante. Unidad de control del ventilador del radiador. Relé para alimentación de tensión del borne 30. Electroválvula para limitación de la presión de sobrealimentación. Válvula para chapaleta en tubo de escape. Válvula de conmutación del radiador para recirculación de gases de escape.
24	10A	Válvula reguladora de la presión del combustible. Válvula para dosificación del combustible.
24	10A	Electroválvula para limitación de la presión de sobrealimentación. Electroválvula 1 del depósito de carbón activo. Válvula 1 para distribución variable. Válvula de recirculación de aire del turbocompresor. Válvula de la mariposa del colector de admisión.
25	5A	Bomba para postcirculación del líquido refrigerante.
25	15A	Unidad de control del motor.
26	10A	Faro delantero izquierdo [con conector de 17 contactos en el conmutador de luces]. Lámpara de la luz de cruce izquierda [con conector de 17 contactos en el conmutador de luces].
27	10A	Unidad de control de la red de a bordo. Faro delantero izquierdo. Faro delantero derecho. Interfaz para uso externo. Interfaz para uso externo. Unidad de control en el cuadro de instrumentos. Testigo de la luz de carretera.
28	10A	Interfaz para uso externo - Faro delantero derecho, Lámpara de la luz de cruce derecha [con conector de 17 contactos en el conmutador de luces].
29	10A	Faro delantero derech. Lámpara de la luz de carretera derecha
30	5A	Interfaz para uso externo
30	20A	Lámpara del faro antiniebla izquierdo, Lámpara del faro antiniebla derecho, Interfaz para uso externo [con conector de 17 contactos en el conmutador de luces]
31	30A	Interfaz para uso externo. Conmutador de encendido y arranque. Relé para alimentación de tensión del borne 15. Unidad de control de la red de a bordo. Conmutador combinado en la columna de dirección.Conmutador de la bomba del lavaparabrisas (funcionamiento automático del limpialavaparabrisas y sistema lavafaros).
32	15A	Calefacción de la sonda lambda. Calefacción de la sonda lambda 1 posterior al catalizador.
33	15A	Bobina de encendido 1 con etapa final de potencia. Bobina de encendido 2 con etapa final de potencia. Bobina de encendido 3 con etapa final de potencia. Bobina de encendido 4 con etapa final de potencia.
33	20A	Unidad de control del motor.
34	20A	Unidad de control de la bomba de combustible.Bomba de combustible (bomba de preelevación).
35	5A	Pulsador de la calefacción del asiento izquierdo. Pulsador de la calefacción del asiento derecho.
36	5A	Conmutador para regulación de los retrovisores exteriores.
37	15A	Interfaz para uso externo.
38	5A	Conmutador de Tiptronic. Unidad de control del cambio automático. Medidor de masa de aire. Unidad de control del motor. Estabilizador de tensión [con Start-Stop].
39	10A	Unidad de control de airbag. Testigo de la desactivación del airbag del acompañante.
40	5A	Conmutador de la calefacción/potencia calorífica. Pulsador de ASR y ESP. Pulsador para programa de conducción. Unidad de control del ABS. Relé 1 del sistema de alarma. Cuadro de instrumentos. Conmutador combinado en la columna de dirección.Sensor del ángulo de giro del volante.
41	10A	Ruedecilla moleteada para regulación del alcance de las luces. Unidad de control para detección del remolque. Resistencia de calefacción para el respiradero del cárter del cigüeñal. Conector de 8 contactos -T8. Retrovisor interior antideslumbrante automático. Servomotor izquierdo para regulación del alcance de las luces. Servomotor derecho para regulación del alcance de las luces. Resistencia de calefacción del eyector izquierdo. Resistencia de calefacción del eyector derecho.
42	10A	Pulsador del sistema Sta. Stop [con Start-Stop]. Conmutador de las luces de freno. Conmutador de las luces de marcha atrás. Tacógrafo. Sensor de alta presión. Sensor de calidad del aire. Sensor del nivel y la temperatura del aceite. Unidad de control del bloqueo de diferencial. Unidad de control de la ayuda de aparcamiento. Unidad de control de la caja de transferencia. Testigo de funcionamiento normal, en la unidad de mando de la caja de transferencia. Lámpara para iluminación de la plataforma de carga. Conexión para la diagnosis. Unidad de control del sistema de localización del vehículo. Cuadro de instrumentos. Conmutador combinado en la columna de dirección.Conmutador del GRA.Pulsador SET para GRA.Muelle bobinado.Unidad de control del volante multifunción.
43	25A	Toma de corriente. Encendedor.
44	20A	Conmutador de las luces [con conector de 17 contactos en el conmutador de luces].
45	25A	Unidad de control de la calefacción de asiento.
46	25A	Toma de corriente 2 de 12 V. Toma de corriente 3 de 12 V.
47	5A	Interfaz para uso externo [hasta enero de 2015]. Conmutador de encendido y arranque [sin Start-Stop]. Relé para alimentación de corriente. Unidad de control de la red de a bordo [sin Start-Stop]. Relé 2 para alimentación de tensión [sin Start-Stop]. Conmutador de la calefacción/potencia calorífica
48	25A	Unidad de control con pantalla para radio y navegación [con Start-Stop]. Radio [con Start-Stop]. Conector de 8 contactos -T8 [con Start-Stop].
49	5A	Conmutador de las luces [con conector de 10 contactos en el conmutador de luces] - Relé 1 del motor de arranque, Relé 2 del motor de arranque [con Start-Stop].
49	20A	Conmutador de las luces [con conector de 17 contactos en el conmutador de luces]
50	5A	Interfaz para uso externo.
51	30A	Relé 1 del motor de arranque, Relé 2 del motor de arranque, Motor de arranque [con Start-Stop].
52	5A	Interfaz para uso externo.
53	15A	Conmutador de la calefacción/potencia calorífica. Tacógrafo. Sensor para regulación de la turbina (Bitron). Unidad de control del Climatronic. Unidad de control del climatizador
54	5A	Cuadro de instrumentos [sin Start-Stop].
55	15A	Unidad de control de la red de a bordo.Filtro antiparasitario.Retrovisor exterior calefactable del lado del conductor.Retrovisor exterior calefactable del lado del acompañante.
56	10A	Unidad de control del asistente de marcha atrás.
57	5A	Unidad de control del motor.
58	5A	Conmutador de las luces [con conector de 10 contactos en el conmutador de luces]
59	10A	Conmutador de Tiptronic. Sensor de la vigilancia del habitáculo. Sensor de lluvia y de luz. Relé de la bomba de combustible eléctrica 2. Pantalla de techo. Unidad de control de la unidad de mandos del teléfono. Electroimán del bloqueo antiextracción de la llave de contacto. Receptor de radiofrecuencia para la calefacción adicional por agua. Conexión para la diagnosis. Unidad de control para carrocerías especiales. Lámpara para iluminación de la plataforma de carga. Conmutador combinado en la columna de dirección. Sensor del ángulo de giro del volante.
60	25A	Unidad de control de la red de a bordo.Actuador para cierre centralizado, en la tapa del depósito de combustible.Unidad de cierre del cierre centralizado (lado del conductor).Unidad de cierre del cierre centralizado (lado del acompañante).Unidad de cierre trasera izquierda del cierre centralizado.Unidad de cierre trasera derecha del cierre centralizado.
61	15A	Conmutador de las luces [con conector de 17 contactos en el conmutador de luces]
61	25A	Estabilizador de tensión. Fusible 18 del portafusibles C, Fusible 48 del portafusibles C [con Start-Stop].
62	30A	Unidad de control de la red de a bordo. Luneta térmica.Relé de la luneta térmica.
63	30A	Unidad de control de la red de a bordo.Bocina de tonos agudos.Bocina de tonos graves. Bocina de sistema de alarma. Relé 1 del sistema de alarma. Interfaz para uso externo
64	30A	Unidad de control de la puerta trasera izquierda.
65	30A	Unidad de control de la puerta trasera derecha.
66	20A	Unidad de control de la red de a bordo. Faro delantero izquierdo [con conector de 10 contactos en el conmutador de luces].
67	20A	Unidad de control de la red de a bordo, Faro delantero derecho, Lámpara de la luz de marcha atrás izquierda, Lámpara de la luz de marcha atrás derecha [con conector de 10 contactos en el conmutador de luces].
68	30A	Unidad de control de la red de a bordo.Unidad de control del motor del limpiacristales.Motor del limpiacristales.
