Volkswagen Amarok / Fusibles 2016

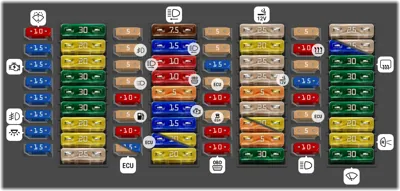

Caja de fusibles del habitáculo

Caja de fusibles del habitáculo
N°ADescripción
1 10A Bomba lavaparabrisas.
2 15A Unidad de control de control de posición del vehículo, Unidad de control para caja de cambios automática. Unidad de control para red de a bordo.
3 15A Interruptor de encendido y arranque.
4 15A Bocina de alarma. Relé de alimentación borne 30. Unidad de interruptores de la columna de dirección. Conmutador luz de cruce y testigo.
5 15A Centralita bloqueo diferencial.
6 15A Unidad de control red de a bordo. Lámpara de luz antiniebla izquierda. (NL) . Lámpara de luz antiniebla derecha.
7 15A Unidad de control red de a bordo. Interruptor sistema vigilancia habitáculo. Luz interior delantera. Luz interior central. Luz de posición delantera izquierda. Luz de posición delantera derecha
8 15A Centralita detección remolque.
9 30A Relé de faros [con conector de 10 contactos en el conmutador de las luces]. Relé de arranque [sin sistema Start-Stop]. Relé de alimentación Motronic. Relé de alivio borne 58b [con conector de 17 contactos en el conmutador de las luces].
10 20A Centralita detección remolque.
11 20A Centralita detección remolque.
12 30A Centralita caja transfer.
13 30A Centralita puerta conductor.
14 30A Centralita puerta acompañante.
15 20A Unidad de control de calentador de agua auxiliar
16 20A Unidad de control red de a bordo. Indicador de dirección (Cl 49). Señal de parada (Cl 54).
17 25A Unidad de control de la pantalla de navegación por radio [sin sistema Start-Stop]. Unidad principal de radio [sin sistema Start-Stop]. Conector, 8 pines [sin sistema Start-Stop].
18 5A Cuadro de instrumentos [con sistema Start-Stop].
19 5A Lámpara antiniebla izquierda, Lámpara antiniebla derecha, Testigo antiniebla trasero [con conector de 17 contactos en el conmutador de las luces].
20 5A Unidad de control red de a bordo [con conector de 17 contactos en el conmutador de las luces].
21 5A Lámpara de luz diurna izquierda, Lámpara de luz diurna derecha [con conector de 17 contactos en el conmutador de las luces].
22 10A Conexión positiva en el cableado del cuadro de instrumentos y mandos. Conexión 3 en el cableado principal. Conexión 8 en el cableado principal, Conexión 1 (abierta) en el mazo de cables de la puerta del conductor [con conector de 17 contactos en el conmutador de las luces].
23 5A Conmutador pedal de embrague. Medidor de masa de aire. Relé bomba de combustible. Centralita de bujías. Relé bomba de agua. Centralita ventilador radiador. Relé alimentación borne 30. Solenoide limitador válvula de presión de sobrealimentación. Válvula de mariposa de escape. Válvula inversora para enfriador de recirculación de gases de escape.
24 10A Regulador de presión de combustible. Válvula dosificadora de combustible. Electroválvula de control de la presión de carga. Electroválvula del canister 1. Válvula de ajuste del árbol de levas de admisión 1. Válvula de derivación del turbocompresor. Válvula de mariposa de admisión.
25 5A Bomba de purga de líquido refrigerante después de apagar el motor.
25 15A Unidad de control del motor.
26 7.5A Faro delantero izquierdo. Lámpara de luz de cruce izquierda [con conector de 17 contactos en el conmutador de las luces].
27 15A Unidad de control de red de a bordo. Faro delantero izquierdo. 12 Faro delantero derecho. Interfaz para uso externo. Interfaz para uso externo. Unidad de control en el cuadro de instrumentos. Testigo luz de carretera.
28 10A Interfaz externa, Interfaz externa, Faro delantero derecho, Lámpara de luz de cruce derecha [con conector de 17 contactos en el conmutador de las luces].
29 10A Tacógrafo. Unidad de control del sensor de la palanca selectora. Solenoide de bloqueo de extracción de la llave de encendido . Receptor de radio del calentador de agua auxiliar. Toma de diagnóstico. Unidad de interruptor de la columna de dirección. Transmisor de ángulo de dirección.
30 5A Interfaz para uso externo [con conector de 10 contactos en el conmutador de las luces].
31 15A Interfaz para uso externo. Interruptor de encendido y arranque. Borne 15 relé de alimentación. Unidad de control red de a bordo. Unidad de mando en la columna de dirección. Interruptor bomba lavafaros y bomba lavafaros.
32 15A Calefactor sonda lambda. Calefactor sonda lambda 1 tras catalizador.
33 15A Bobinas de encendido con etapa de salida 1, 2, 3 y4.
33 20A Unidad de control del motor.
34 20A Unidad de control de bomba de combustible. Bomba de cebado de combustible.
35 5A Botón calefacción asiento izquierdo. Botón calefacción asiento derecho.
36 5A Ajustador retrovisor exterior.
37 15A Interfaz para uso externo
38 5A Unidad de control de caja de cambios automática. Unidad de control de sensores de palanca selectora. Medidor de masa de aire. Unidad de control de motor.
39 10A Centralita airbag. Testigo apagado. Bolsas de aire del pasajero delantero.
40 5A Interruptor de selección de calefacción y modo. Botón de desactivación de TCS y ESP. Botón de programa de conducción. Centralita ABS. Relé de alarma antirrobo 1. Estabilizador de tensión. Cuadro de instrumentos. Unidad de mando de la columna de dirección. Transmisor de ángulo de dirección.
41 10A Regulador de alcance de luces. Unidad de control de detección de remolque. Resistencia de calentamiento de ventilación de cárter. Conector de 8 polos -T8. Retrovisor interior electrocrómico. Motor actuador de control de alcance de luces izquierdo. Actuador de control de alcance de luces derecho -. Resistencia calefactora jet lavaparabrisas izquierdo. Resistencia calefactora jet lavaparabrisas derecho.
42 10A Pulsador sta. stop [con sistema Start-Stop]. Conmutador de luz de freno. Conmutador de luz de marcha atrás. Tacógrafo. Transmisor de alta presión. Transmisor de contaminación atmosférica. Transmisor de nivel y temperatura de aceite. Centralita Bloqueo de diferencial -. Unidad de control de asistencia al estacionamiento. Unidad de control de la caja de transferencia. Testigo de funcionamiento normal en el panel de control de la caja de transferencia. Luz de la plataforma de carga. Conector de diagnóstico. Unidad de control de monitoreo de posición del vehículo . Cuadro de instrumentos . Unidad de mando en la columna de dirección. Interruptor de control de crucero. Botón SET control de crucero. Cable espiral. Centralita multifunción volante.
43 25A Toma. Encendedor.
44 20A Interruptor de luz [con conector de 17 contactos en el conmutador de las luces].
45 25A Centralita calefacción asiento.
46 25A Toma 12 V 2. Toma 12 V 3.
47 5A Interfaz para uso externo. Interruptor de encendido y arranque [sin sistema Start-Stop]. Relé de alimentación. Centralita red de a bordo [sin sistema Start-Stop]. Relé de alimentación 2 [sin sistema Start-Stop].
48 25A Unidad de control de la pantalla de navegación por radio [con sistema Start-Stop]. Unidad principal de radio [con sistema Start-Stop]. Conector, 8 pines -T8 [con sistema Start-Stop].
49 5A Interruptor de luces [con conector de 17 contactos en el conmutador de las luces]. Relay del moto de arranque 1 y 2 [vehículos con sistema Start-Stop]
49 20A Interruptor de luces [con conector de 17 contactos en el conmutador de las luces]
50 5A Interfaz para uso externo
51 30A Relé de arranque 1 [con sistema Start-Stop]. Relé de arranque 2 [con sistema Start-Stop]. Motor de arranque [con sistema Start-Stop].
52 5A Interfaz para uso externo
53 10A Interruptor de modo de funcionamiento y calefacción. Unidad de control de ventilador de aire fresco. Unidad de control de Climatronic. Unidad de control de aire acondicionado
54 5A Cuadro de instrumentos [sin sistema Start-Stop].
55 15A Unidad de control red de a bordo. Filtro interferencias. Resistencia retrovisor exterior lado conductor. Resistencia retrovisor exterior lado acompañante.
56 10A Centralita cámara marcha atrás.
57 5A Unidad de control del motor.
58 5A Interruptor de luz [con conector de 10 contactos en el conmutador de las luces].
59 10A Sensor de lluvia y luz. Sensor de alarma antirrobo. Relé 2 de la bomba eléctrica de combustible. Módulo de visualización del techo. Unidad de control de la unidad de control del teléfono. Unidad de control de los sensores de la palanca selectora. Unidad de control de carrocería especial. Luz de la plataforma de carga. Relé de la bomba de agua. Relé de alimentación del borne 30. Relé del calentador de agua auxiliar.
60 25A Unidad de control red de a bordo. Actuador de cierre centralizado para tapa de depósito. Mando cierre centralizado puerta conductor. Mando cierre centralizado puerta acompañante. Mando cierre centralizado puerta trasera izquierda. Mando cierre centralizado puerta trasera derecha.
61 15A Interruptor de luces [con conector de 17 contactos en el conmutador de las luces].
61 25A Estabilizador de tensión [vehículos con sistema Start-Stop]
62 30A Unidad de control red de a bordo. Resistencia luneta trasera. Relé luneta trasera térmica.
63 30A Unidad de control red de a bordo. Señal de tono alto. Señal de tono bajo. Bocina de alarma antirrobo. Relé de alarma antirrobo 1. Interfaz para uso externo [a partir de enero de 2015].
64 30A Centralita puerta trasera izquierda.
65 30A Centralita puerta trasera derecha.
66 20A Centralita red de a bordo [con conector de 10 contactos en el conmutador de las luces]. Faro delantero izquierdo [con conector de 10 contactos en el conmutador de las luces].
67 20A Centralita red de a bordo [con conector de 10 contactos en el conmutador de las luces]. Faro delantero derecho [con conector de 10 contactos en el conmutador de las luces]. Lámpara de luz de marcha atrás izquierda. (RFL) [con conector de 10 contactos en el conmutador de las luces]. Lámpara de luz de marcha atrás derecha. (RFL) [con conector de 10 contactos en el conmutador de las luces].
68 30A Unidad de control red de a bordo. Unidad de control del motor del limpiaparabrisas. Motor limpiaparabrisas.
