Volkswagen Amarok / Fusibles 2017

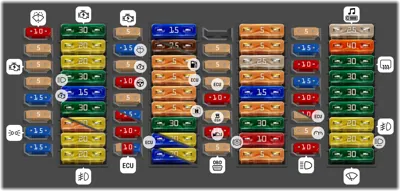

Caja de fusibles del habitáculo

Caja de fusibles del habitáculo
N°ADescripción
1 10A Bomba lavaparabrisas.
2 5A Unidad de control red de a bordo. nutrición interna
3 5A Interruptor de encendido y arranque.
4 5A Unidad de mando en la columna de dirección. Conmutador luz de cruce y testigo.
5 15A Centralita cambio automatico.
6 5A Unidad de control vigilancia batería. Unidad de control red de a bordo. Voltaje de referencia
7 15A Unidad de control red de a bordo. Interruptor sistema vigilancia habitáculo. Luz interior delantera. Luz interior central. (30G) Luz de umbral de puerta delantera izquierda. Luz de umbral de puerta delantera derecha. Luz de umbral de puerta trasera izquierda. Luz de umbral de puerta trasera derecha. Luz de posición delantera izquierda, Luz de posición delantera derecha
8 15A Centralita detección remolque.
9 30A Relé de arranque. Motor de arranque. Relé de arranque 1. Relé de arranque 2. Motor de arranque.
10 20A Centralita detección remolque.
11 20A Centralita detección remolque.
12 30A Relé luz de carretera. Lámpara luz de carretera auxiliar izquierda. Lámpara luz de carretera auxiliar derecha. Lámpara para luz de carretera auxiliar central izquierda. Bombilla para luz de carretera auxiliar central derecha.
13 15A Interruptor de encendido y arranque.
14 30A Centralita ABS.
15 5A Relé bomba agua. Bomba de purga de líquido refrigerante después de apagar el motor.
15 20A Unidad de control de calefacción adicional.
16 20A Unidad de control red de a bordo. Indicador de dirección, Señal de parada.
17 20A Unidad de control red de a bordo. Bombilla luz antiniebla izquierda. Bombilla antiniebla derecha. Fusible 30 en portafusible C.
18 5A Relé de arranque. Unidad de control de la red de a bordo. Unidad de control del motor. Interfaz para uso externo
19 15A Conmutador limpiaparabrisas. Conmutador bomba lavafaros y lavafaros. Bomba lavaparabrisas.
20 5A Interruptor de luces. Interruptor de luces de freno. Relé de arranque 1. Relé de arranque 2.
21 10A Unidad de control de dirección asistida.
22 5A Interfaz para uso externo.
23 10A Sonda lambda 1 antes del catalizador. Sonda lambda. Resistencia sonda lambda.
23 15A Sonda lambda. Resistencia sonda lambda. Sonda lambda detrás del catalizador. Resistencia para sonda lambda 1 detrás del catalizador.
24 10A Regulador de presión de combustible. Válvula dosificadora de combustible.. Transmisor de temperatura y nivel de aceite. Termostato de refrigeración del motor controlado electrónicamente. Válvula de conmutación para enfriador de recirculación de gases de escape. Válvula 2 para bypass de refrigeración de recirculación de gases de escape. Válvula del circuito de refrigeración de la culata. Electroválvula de control de la presión de carga. Electroválvula del canister 1. Válvula de ajuste del árbol de levas de admisión 1. Válvula de derivación del turbocompresor. Válvula de mariposa de admisión.
25 5A Bomba de purga de líquido refrigerante después de apagar el motor.
25 10A Regulador de presión de combustible. Válvula dosificadora de combustible.
25 15A Unidad de control del motor.
26 15A Interfaz para uso externo.
27 7.5A Medidor de masa de aire. Electroválvula de control de la presión de sobrealimentación. Válvula amortiguadora de gases de escape. Válvula inversora para radiador de recirculación de gases de escape.
27 7.5A Medidor de masa de aire. Unidad de control del sensor de partículas de hollín 1. Unidad de control del sensor de control de la dinámica de conducción. Transmisor de partículas de hollín. Relé sistema dosificador reductor.
28 5A Conmutador pedal de embrague. Relé bomba de gasolina. Centralita de control de bujías.
29 5A Unidad de control de motor. Unidad de control de red de a bordo.
30 5A Interfaz para uso externo.
31 5A Relé bomba agua. Relé bomba agua adicional. Ventilador radiador. Centralita ventilador radiador. Ventilador radiador.
32 30A Fusible 27 en portafusibles C. Fusible 28 en portafusibles C. Fusible 31 en portafusibles C.
33 15A Bobina de encendido 1 con etapa de salida. Bobina de encendido 2 con etapa de salida. Bobina de encendido 3 con etapa de salida. Bobina de encendido 4 con etapa de salida.
33 20A Unidad de control del motor.
34 15A Centralita sensor NOx. Centralita sensor NOx. Transmisor NOx. Centralita sensor NOx 2. Centralita sensor 2 NOx. Sensor de NOx 2.
34 20A Unidad de control de bomba de combustible. Bomba de cebado de combustible.
35 - no utilizado
36 5A Ajustador retrovisor exterior.
37 5A Interfaz para uso externo.
38 5A Unidad de control de caja de cambios automática. Unidad de control de sensores de palanca selectora. Unidad de control de motor. Cuadro de instrumentos.
39 10A Centralita airbag. Testigo desactivación airbag pasajero delantero.
40 5A Conmutador selección calefacción y modo. Pulsador desactivación ASR y ESP. Pulsador programa conducción. Centralita ABS. Relé aviso antirrobo 1. Centralita paletas. Transmisor de ángulo de dirección.
41 10A Regulador de alcance luminoso. Unidad de control de detección de remolque. Resistencia de calentamiento para aireación de cárter. Conector de 8 polos -T8. Conector de 10 polos -T10. Motor actuador de regulación del alcance de faros izquierdo. Alcance de faros derecho actuador de control Faros. Retrovisor interior antideslumbrante. Resistencia de calentamiento para chorro de lavaparabrisas izquierdo. Resistencia de calentamiento para chorro de lavaparabrisas derecho.
42 5A Centralita ABS. Transmisor de alta presión. Medidor de masa de aire. Transmisor de nivel y temperatura de aceite. Centralita de control de la caja de transferencia. Testigo de modo normal en el panel de control de la caja de transferencia. Conector de diagnóstico. Unidad de interruptores de la columna de dirección. Interruptor de control de crucero.
43 5A Botón calefacción asiento izquierdo. Botón calefacción asiento derecho.
44 5A Interfaz para uso externo.
45 25A Centralita calefacción asiento.
46 5A Interfaz para uso externo.
47 15A Interfaz para uso externo.
48 5A Interfaz para uso externo
49 30A Fusible 19 en portafusibles C. – Fusible 22 en portafusibles C.
50 10A Pulsador sta. stop. Interruptor de luz de marcha atrás. Tacógrafo. Unidad de control de bloqueo del diferencial. Unidad de control de ayuda al estacionamiento. Lámpara de plataforma de carga. Conector de 28 pines. Conmutador en la columna de dirección. Cable espiral. Centralita multifunción volante.
51 5A Unidad de mando en la columna de dirección. Conmutador luz de cruce y testigo.
52 5A Interfaz para uso externo.
53 15A Interruptor de calefacción y modo de funcionamiento. Unidad de control de aire acondicionado. Unidad de control para soplador de aire fresco. Unidad de control para Climatronic.
54 10A Tacógrafo. Unidad de control de sensores de palanca selectora. Solenoide de bloqueo de extracción de llave de contacto. Unidad de interruptor de columna de dirección. Transmisor de ángulo de dirección.
55 15A Unidad de control red de a bordo. Filtro interferencias. Resistencia retrovisor exterior lado conductor. Resistencia retrovisor exterior lado acompañante.
56 10A Relé sistema dosificador reductor. Módulo de alimentación para sistema de dosificación de agente reductor. Depósito de agente reductor.
57 5A Unidad de control del motor.
57 10A Unidad de control del motor.
58 5A Interruptor de luces. Relé principal. Módulo de llamada de emergencia y centralita de comunicación. Cuadro de instrumentos.
59 10A Sensor de lluvia y luz. Sensor de alarma antirrobo. Bocina de alarma. Relé bomba eléctrica de combustible 2. Unidad de control del monitor de presión de neumáticos. Unidad de control eléctrica del techo. Módulo de visualización del techo. Lámpara iluminación del maletero. Receptor radio calentador de agua adicional. Cámara de visión trasera. Conector diagnóstico. Relé calentador de agua auxiliar. Relé bomba de agua auxiliar. Bomba de circulación.
60 25A Centralita electrónica de información 1. Radio. Conector 8 polos.
61 40A Interfaz para uso externo.
62 30A Unidad de control red de a bordo. Resistencia luneta trasera. Relé luneta trasera térmica.
63 30A Unidad de control red de a bordo. Señal de tono alto. Señal de tono bajo. Bocina alarma antirrobo. Relé alarma antirrobo 1. Interfaz para uso externo.
64 30A Unidad de control de la puerta del conductor. Unidad de control de la puerta trasera izquierda.
65 30A Unidad de control de la puerta del pasajero delantero. Unidad de control de la puerta trasera derecha. Unidad de control de la red de a bordo. Actuador de cierre centralizado para tapa de depósito. Mando cierre centralizado puerta conductor. Mando cierre centralizado puerta acompañante. Mando cierre centralizado puerta trasera izquierda. Mando cierre centralizado puerta trasera derecha.
66 20A Unidad de control red de a bordo. Bombilla luz antiniebla trasera izquierda. Bombilla luz antiniebla trasera derecha. Faro delantero izquierdo. Faro delantero derecho. Lámpara luz de marcha atrás izquierda. Lámpara luz de marcha atrás derecha.
67 20A Unidad de control red de a bordo. Faro delantero izquierdo. Faro delantero derecho. Luz diurna izquierda. Bombilla luz diurna derecha.
68 30A Unidad de control red de a bordo. Unidad de control del motor del limpiaparabrisas. Motor limpiaparabrisas.
