Volkswagen Atlas / Fusibles 2019

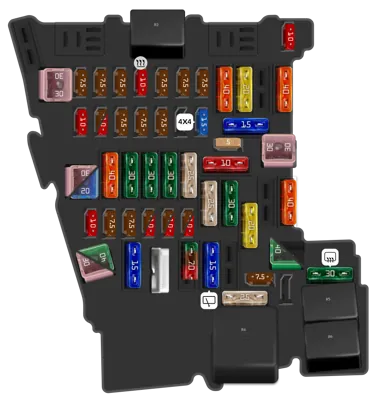

Panel de fusibles del compartimento de pasajeros (SC)

Panel de fusibles del compartimento de pasajeros (SC)
N°ADescripción
- 10A Unidad de control de la electrónica de la columna de dirección [Solo para autos con volante calefaccionado]
- 30A Módulo de control del ventilador de aire fresco trasero
- 7.5A Módulo de control del sistema eléctrico del vehículo
- 7.5A Interfaz de diagnóstico del bus de datos a bordo, Relé del sistema de arranque remoto
- 7.5A Mecanismo selector, Solenoide de bloqueo de llave del interruptor de encendido
- 10A Controles de calefacción y aire acondicionado, Cabezal de control de pantalla de aire acondicionado trasero, Relé del desempañador de la ventana trasera, Relé del embrague del aire acondicionado, Módulo de control de monitoreo de presión de neumáticos
- 7.5A Conexión de diagnóstico, Botón de freno de estacionamiento electromecánico, Cabezal de control de selección de perfil de conducción, Sensor de reconocimiento de lluvia/luz, Interruptor de luz giratorio, Módulo de control de lámpara de esquina y rango de faros, Lámpara de iluminación de contorno del panel de instrumentos 1, Lámpara de iluminación de contorno del panel de instrumentos 2, Lámpara de iluminación de contorno del panel de instrumentos 3, Cabezal de control del abridor de puerta de garaje
- 7.5A Módulo de control de la electrónica de la columna de dirección, Interruptor de encendido/arranque
- 7.5A Cabezal de control de pantalla de información frontal
- 40A Módulo de control del sistema eléctrico del vehículo
- 20A Módulo de control de electrónica de información 1
- 40A Módulo de control del ventilador de aire fresco
- 10A Módulo de control de bloqueo electrónico de la columna de dirección
- 7.5A Distribuidor USB, Conexión USB 1, Compartimento de almacenamiento con interfaz para teléfono móvil
- 10A Desde julio de 2022: Toma 3 12V, Compartimento de almacenamiento con interfaz para teléfono móvil, Toma de carga USB 1, Toma de carga USB 2, Conector USB 1
- 7.5A Tablero de instrumentos, Módulo de control para módulo de llamada de emergencia y unidad de comunicación
- 7.5A Palanca selectora [Solo para vehículos con cámara de visión trasera], Unidad de control para sistema de vista panorámica [Solo para vehículos con sistema de Área de Vista], Unidad de control de apertura de tapa trasera, Manija de tapa del maletero
- 7.5A Interfaz del sistema de acceso/arranque
- 15A Módulo de control de tracción en las cuatro ruedas
- 15A Módulo de control de reconocimiento de remolque
- 30A Hasta 2019: Módulo de control del techo solar
- 20A Desde 2019: Unidad de control del techo corredizo
- 40A Módulo de control del sistema eléctrico del vehículo
- 30A Módulo de control de la puerta del conductor [Solo para vehículos con sistema de Área de Vista], Motor del regulador de la ventana trasera del lado del conductor
- 30A Módulo de control del sistema eléctrico del vehículo
- 30A Módulo de control del sistema eléctrico del vehículo
- 25A Módulo de control de reconocimiento de remolque
- 5A Sensor de presión del circuito de refrigerante
- 10A Relé del sistema de arranque remoto [Solo para vehículos con arranque remoto del motor]
- 30A Unidad de control de la tapa del compartimento de equipaje
- 10A Unidad de control de monitoreo de punto ciego, Unidad de control de monitoreo de punto ciego 2, Unidad de control del sistema de asistencia de estacionamiento, Cámara frontal para sistemas de asistencia al conductor, Unidad de control de control de crucero adaptativo, Añadido desde septiembre de 2020: Unidad de control de asistencia de cambio de carril, Unidad de control de asistencia de cambio de carril 2
- 7.5A Módulo de control del airbag, Sensor de detección de ocupante del asiento del pasajero delantero, Módulo de control del sistema de detección de ocupante del pasajero
- 7.5A Sensor de presión del circuito de refrigerante [Solo para vehículos sin arranque remoto del motor], Módulo de interruptor del panel frontal-central: Lámpara indicadora de airbag del pasajero delantero desactivado; Espejo retrovisor interior, Interruptor de luz giratorio, Botón de freno de estacionamiento electromecánico, Relé de toma de corriente
- 7.5A Conexión de diagnóstico
- 10A Conexión de diagnóstico
- 7.5A Faro delantero derecho
- 10A Faro delantero derecho
- 7.5A Faro delantero izquierdo
- 10A Faro delantero izquierdo
- 25A Módulo de control de reconocimiento de remolque
- 30A Unidad de control de la puerta del pasajero delantero, Motor del regulador de la ventana trasera del lado del pasajero
- 20A [normalmente - con suministro de energía desde el terminal 15] [Suministro de energía posible a través del terminal 30]: Toma 12V, Toma 2 12V, Toma 3 12V (Hasta junio de 2022)
- 40A Módulo de control del sistema eléctrico del vehículo
- 30A Módulo de control del sistema de sonido digital
- 40A Módulo de control del sistema de sonido digital
- 15A Módulo de control de reconocimiento de remolque
- Ventilador del respaldo del asiento delantero izquierdo 1, Ventilador del cojín del asiento delantero izquierdo 1, Añadido desde 2020: Interruptor de ajuste de soporte lumbar del asiento del conductor, Panel de control de ajuste del asiento delantero izquierdo, Unidad de control de ajuste del asiento del conductor
- 30A Convertidor con toma 12V-230V (Hasta agosto de 2020)
- 7.5A Convertidor con toma 12V-230V (Hasta agosto de 2020)
- 10A Toma de carga USB 1 (Desde septiembre de 2020) (Hasta junio de 2022)
- - No utilizado (Desde julio de 2022)
- 15A Motor del limpiaparabrisas trasero
- 7.5A Relé de arranque 1, Relé de arranque 2, Relé del sistema de arranque remoto [Solo para vehículos con preparación para adaptación con arranque remoto del motor]
- 40A Módulo de control de la tapa trasera
- - No utilizado (Desde enero de 2020)
- 25A Panel de control y visualización del aire acondicionado trasero
- 30A Relé del desempañador de la ventana trasera
- Relé del embrague electromagnético
- Relé de suministro de energía terminal 15
- Relé de calefacción de la ventana trasera
- Relé de toma de corriente

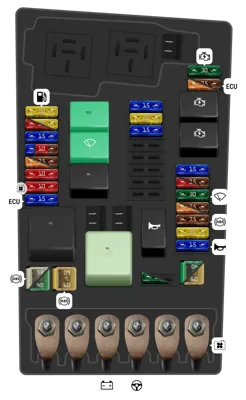

Panel de fusibles del motor (SB)

Panel de fusibles del motor (SB)
N°ADescripción
- 25A Módulo de control ABS
- 40A Módulo de control ABS (Hasta 2019)
- 60A Módulo de control ABS
- 15A Módulo de control del motor
- 10A Ventilador del radiador (Módulo de control del ventilador del radiador, Ventilador del radiador), Sensor de nivel y temperatura de aceite, Válvula de mariposa del colector de admisión, Válvula de control de refrigerante; [Solo para vehículos con un motor de gasolina de 2.0L]: Válvula de derivación del turbocompresor, Válvula reguladora de presión de aceite, Válvula de control de boquilla de enfriamiento de pistón; [Solo para autos con un motor de gasolina de 3.6L]: Unidad de control del sistema de diagnóstico de fugas del tanque de combustible, Válvula de cierre de refrigerante, Válvula 1 del control de sincronización de válvulas de admisión, Válvula del circuito de circulación de refrigerante, Válvula 1 del ajustador de sincronización de válvulas de escape, Válvula solenoide 1 adsorbedor (desde enero de 2020)
- 10A Relé de suministro de energía de componentes del motor, Actuadores del árbol de levas de escape de cilindros 1-4 A&B [Solo para vehículos con un motor de gasolina de 2.0L]
- 5A Interruptor de lámpara de freno (Hasta 2019)
- 7.5A Interruptor de lámpara de freno
- 15A Motor actuador de persiana del radiador (Hasta 2019)
- 10A Motor actuador de persiana del radiador (Desde 2019)
- 7.5A Desde enero de 2020: Válvula de cierre de refrigerante, [Solo para vehículos con un motor de gasolina de 2.0L]: Unidad de control del sistema de diagnóstico de fugas del tanque de combustible, [Solo para autos con un motor de gasolina de 3.6L]: Bomba de circulación calefaccionada, Válvula del circuito de refrigerante de la caja de cambios, Resistor de calefacción para el sistema de ventilación del cárter del motor, Bomba de circulación de refrigerante
- 15A Sensor de oxígeno 1 después del convertidor catalítico / Calentador para sensor de oxígeno 1 después del convertidor catalítico, Sensor de oxígeno 2 después del convertidor catalítico / Calentador para sensor de oxígeno 2 después del convertidor catalítico, Sensor de oxígeno 1 antes del convertidor catalítico / Calentador de sensor de oxígeno
- 10A Bobina de encendido 1-6 con etapa de salida de potencia [Solo para autos con un motor de gasolina de 3.6L]; [Solo para vehículos con un motor de gasolina de 2.0L]: Bomba de soporte calefaccionada, Válvula reguladora de purga del canister EVAP 1, Válvula de ajuste del árbol de levas 1, Válvula de ajuste del árbol de levas de escape 1
- 20A Bobina de encendido 1-6 con etapa de salida de potencia [Solo para autos con un motor de gasolina de 3.6L]; [Solo para vehículos con un motor de gasolina de 2.0L]: Bomba de soporte calefaccionada, Válvula reguladora de purga del canister EVAP 1, Válvula de ajuste del árbol de levas 1, Válvula de ajuste del árbol de levas de escape 1
- 20A Módulo de control de la bomba de combustible
- 30A Módulo de control de la transmisión
- - No usado (Desde enero de 2020)
- 40A Relé del desempañador del parabrisas (Hasta 2019)
- 60A Relé del desempañador del parabrisas (Desde enero de 2020)
- 15A Relé de la bocina
- 20A [Solo para vehículos con un motor de gasolina de 2.0L]: Relé de suministro de energía de componentes del motor, Bobina de encendido 1-4 con etapa de salida de potencia
- 7.5A Módulo de control ABS, Módulo de control del motor, Relé de suministro de energía del módulo de control del motor Motronic, Relé principal (Desde enero de 2020)
- 5A Hasta 2019: Módulo de control de monitoreo de batería, Interfaz de diagnóstico a bordo del bus de datos
- 7.5A Desde 2019: Módulo de control de monitoreo de batería, Interfaz de diagnóstico a bordo del bus de datos
- 30A Relé del motor del limpiaparabrisas 1, Relé del motor del limpiaparabrisas 2
- 10A Módulo de control del abridor de puerta de garaje (Hasta 2019)
- 7.5A Módulo de control del abridor de puerta de garaje
- 15A Unidad de control de transmisión automática
- 5A Módulo de control del motor (Hasta 2019)
- 7.5A Módulo de control del motor
- 30A Arrancador
- 15A Faro delantero izquierdo
- 20A Módulo de control del calentador auxiliar
- 15A Faro delantero derecho
- Relé del arrancador 1
- Relé del arrancador 2
- Relé de la bocina
- Relé de la bomba de aire secundaria
- Relé principal [Para autos con motores de gasolina]
- Relé de suministro de energía de la electrónica del motor [Solo para vehículos con motor de gasolina de 2.0L]
- Relé del motor del limpiaparabrisas 1
- Relé 2 para el motor del limpiaparabrisas
- Suministro de fusibles (En el panel de fusibles C): No4, 12, 14, 22, 38, 40, 42, 46, 51, 53. Sockets relay Relé de suministro de energía terminal 15 Interruptor de circuito del asiento eléctrico del pasajero delantero Interruptor de circuito del remolque
- Generador con regulador de voltaje
- Conexión roscada terminal 30 (en caja de electrónica) / Batería
- Módulo de control de dirección asistida
- Suministro de fusibles (En el panel de fusibles C): No3, 15, 19, 21, 23, 28, 30, 43, 45, 50
- Ventilador del radiador
