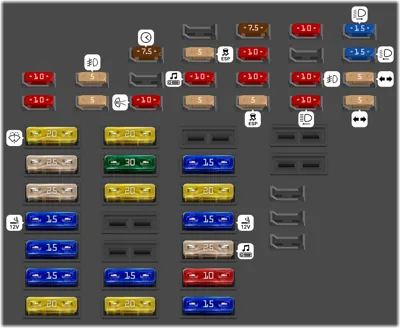

Panel de fusibles interior (Hasta Junio 2009)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Unidad de control del asiento del conductor con calefacción, Unidad de control del asiento del acompañante con calefacción, Luz de la guantera, Elemento calefactor del surtidor del lavaparabrisas izquierdo/derecho | |
| 2 | 10A | Relé de señal de giro, Bombilla de señal de giro delantera izquierda/derecha, Bombilla de señal de giro trasera izquierda/derecha | |
| 3 | 5A | Conmutador de luces, Regulador de iluminación de interruptores e instrumentos, Relé de luces antiniebla | |
| 4 | 5A | Luz de matrícula | |
| 5 | 7.5A | Conmutador del sistema de control de crucero, Conmutador de trampilla de aire fresco/recirculación de aire, Botón de calefacción del retrovisor exterior (solo para elevalunas mecánicos), Conmutador del pedal del embrague (sólo caja de cambios manual, motores BPS, BPR) Conmutador del pedal de freno, Sensor de alta presión, Relé de conmutación de luces de circulación diurna, Unidad de control del ventilador del radiador, Centralita monitor presión neumáticos, Conector 16 pines autodiagnóstico, Reloj digital, Retrovisor interior antideslumbrante automático | |
| 7 | 10A | Conmutador de luz de marcha atrás, Conmutador multifunción, Sensor del velocímetro, Relé inhibidor de arranque y luz de marcha atrás, Testigo de posición de la palanca selectora P/N, Luz de marcha atrás izquierda/derecha bombilla, conector 1 pin, autodiagnóstico | |
| 9 | 5A | Botón TCS y ESP, Unidad de control ABS, Sensor de ángulo de dirección (solo para TCS/ESP) | |
| 10 | 10A | Unidad de control en cuadro de instrumentos, Unidad de control central para sistema de confort (sólo modelos con elevalunas), Radio, Reloj digital | |
| 11 | 5A | Unidad de control en el cuadro de instrumentos, Solenoide de bloqueo de la palanca selectora | |
| 12 | 7.5A | Conector de 16 pines, autodiagnóstico, Unidad de control del monitor de presión de neumáticos | |
| 13 | 10A | Interruptor de luz de freno | |
| 14 | 10A | Unidad de control Motronic, Relé de alimentación de corriente Motronic, Unidad de control central del sistema de confort (modelos con elevalunas) | |
| 15 | 5A | Sensor de ángulo de dirección para TCS/ESP, Unidad de control de caja automática, Unidad de control en el cuadro de instrumentos, Reloj digital | |
| 16 | 10A | Unidad de control del ventilador del radiador | |
| 18 | 10A | Relé faro antiniebla, Centralita en cuadro de instrumentos, Lámpara luz de carretera derecha | |
| 19 | 10A | Bombilla de luz de carretera izquierda | |
| 20 | 15A | Bombilla de luz de cruce del faro derecho | |
| 21 | 15A | Bombilla de luz de cruce del faro izquierdo | |
| 22 | 5A | Unidad de control en el cuadro de instrumentos, Bombilla de luz lateral derecha, Bombilla de luz trasera y de freno derecha, Bombilla de luz de posición delantera derecha, Bombilla de intermitente delantero derecho y de posición lateral, Luz de posición lateral trasera derecha bulbo | |
| 23 | 5A | Unidad de control en el cuadro de instrumentos, Lámpara de luz lateral izquierda, Lámpara de luz trasera y de freno izquierda, Lámpara de posición lateral delantera izquierda, Lámpara de luz de posición lateral y de giro delantera izquierda, Lámpara de posición lateral trasera izquierda bulbo | |
| 24 | 20A | Interruptor de limpiaparabrisas intermitente, Relé de lavado y limpiaparabrisas intermitente automático (solo para sistema lavafaros) | |
| 25 | 25A | Interruptor del ventilador de aire fresco | |
| 26 | 25A | Interruptor de la luneta trasera con calefacción, Luneta trasera con calefacción | |
| 27 | 15A | Encendedor de cigarrillos, Diodo de bloqueo | |
| 28 | 15A | Bomba de presurización del sistema de combustible | |
| 29 | 15A | Unidad de control Motronic (motores con códigos de motor BPR y BPS únicamente), N30/ N31/ N32/ N33/ Inyector, cilindro; Unidad de control del motor (código de motor únicamente CBPA) | |
| 30 | 20A | Unidad de control para regulación del techo corredizo | |
| 31 | 20A | Unidad de control de caja de cambios automática, Unidad de control del servofreno | |
| 32 | 30A | Válvula reguladora del compresor del sistema de aire acondicionado; N30/ N31/ N32/ Inyector, cilindros (código de motor únicamente CBPA) | |
| 33 | 20A | Vacante | |
| 36 | 15A | Interruptor de luces antiniebla | |
| 37 | 20A | Unidad de control Motronic, Unidad de control del motor (código de motor sólo CBPA), Relé de alimentación de corriente Motronic, Unidad de control central del sistema de confort (modelos con elevalunas), Fusible de la bomba de vacío del freno | |
| 39 | 15A | Interruptor de luces de emergencia | |
| 40 | 20A | Bocina o bocina de doble tono, Relé de bocina de doble tono | |
| 41 | 15A | Toma de 12 V, Toma 2 de 12 V, Toma 3 de 12 V en el maletero | |
| 42 | 25A | Radio | |
| 43 | 10A | Sonda lambda (códigos de motor sólo BPS, BPR, CBPA), Sonda lambda después del catalizador (códigos de motor sólo BPS, BPR, CBPA), Sonda lambda central para catalizador banco 1 (código de motor sólo BPR), Masa de aire Medidor/Sensor de temperatura del aire de admisión (códigos de motor BPS, BPR), Válvula solenoide 1 del filtro de carbón activado (códigos de motor BPS, BPR, CBPA), Bomba de diagnóstico del sistema de combustible (códigos de motor BPS, BPR) | |
| 44 | 15A | Unidad de control del asiento del conductor con calefacción, Unidad de control del asiento del pasajero delantero con calefacción |

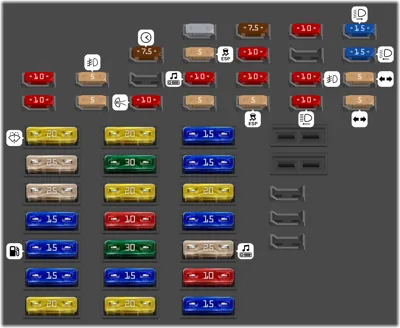

Panel de fusibles interior (Desde Julio 2009)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Unidad de control del asiento del conductor con calefacción, Unidad de control del asiento del acompañante con calefacción, Luz de la guantera, Elemento calefactor del surtidor del lavaparabrisas izquierdo/derecho | |
| 2 | 10A | Relé de señal de giro, Bombilla de señal de giro delantera izquierda/derecha, Bombilla de señal de giro trasera izquierda/derecha | |
| 3 | 5A | Regulador de iluminación de interruptores e instrumentos, Relé de luces antiniebla. | |
| 4 | 5A | Luz del número de la placa | |
| 5 | 7.5A | Interruptor del sistema de control de crucero, Interruptor de trampilla de aire fresco/recirculación de aire, Botón de calefacción del espejo exterior (solo para elevalunas mecánicos), Interruptor del pedal del embrague (solo para caja de cambios manual), Motores BPS, BPR; Interruptor de pedal de freno, transmisor de alta presión, relé de conmutación de luces de circulación diurna, unidad de control del ventilador del radiador, unidad de control del monitor de presión de neumáticos, conector de 16 pines, autodiagnóstico, reloj digital, espejo interior automático y deslumbrante | |
| 7 | 10A | Interruptor de luz de marcha atrás, Conmutador multifunción, Transmisor del velocímetro, Inhibidor de arranque y relé de luz de marcha atrás, Testigo de posición de la palanca selectora P/N, Bombilla de luz de marcha atrás izquierda/derecha | |
| 8 | Unidad de control para electrónica de funcionamiento de teléfonos móviles | ||
| 9 | 5A | Botón TCS y ESP, unidad de control ABS, transmisor del ángulo de dirección (solo para TCS/ESP) | |
| 10 | 10A | Unidad de control en cuadro de instrumentos, Unidad de control central para sistema de confort (sólo modelos con elevalunas), Radio | |
| 11 | 5A | Unidad de control en el cuadro de instrumentos | |
| 12 | 7.5A | Conector de 16 pines, autodiagnóstico; Unidad de control para el control de la presión de los neumáticos | |
| 13 | 10A | Interruptor de la luz de freno | |
| 14 | 10A | Unidad de control central del sistema de confort (modelos con elevalunas) | |
| 15 | 5A | Sensor de ángulo de dirección para TCS/ESP, Unidad de control para caja de cambios automática, Unidad de control en el cuadro de instrumentos, Reloj digital | |
| 16 | 10A | Unidad de control del ventilador del radiador | |
| 18 | 10A | Relé de luz antiniebla, Unidad de control en el cuadro de instrumentos, Lámpara de luz de carretera derecha | |
| 19 | 10A | Bombilla de luz de carretera izquierda | |
| 20 | 15A | Bombilla de luz de cruce del faro derecho | |
| 21 | 15A | Bombilla de luz de cruce del faro izquierdo | |
| 22 | 5A | Unidad de control en el cuadro de instrumentos, Bombilla de luz lateral derecha, Bombilla de luz trasera y de freno derecha, Bombilla de posición lateral delantera derecha, Bombilla de luz de posición lateral y de intermitente delantera derecha, Lámpara de posición lateral trasera derecha | |
| 23 | 5A | Unidad de control en el cuadro de instrumentos, bombilla de luz lateral izquierda, bombilla de luz trasera y de freno izquierda, bombilla de posición lateral delantera izquierda, bombilla de intermitente y posición lateral delantera izquierda, bombilla de posición lateral trasera izquierda | |
| 24 | 20A | Interruptor de limpiaparabrisas intermitente, relé de lavado y limpiaparabrisas intermitente automático (solo para sistema de lavado de faros) | |
| 25 | 25A | Interruptor del ventilador de aire fresco | |
| 26 | 25A | Interruptor de la ventana trasera con calefacción | |
| 27 | 15A | Toma 2 de 12 V, Toma 3 de 12 V (en el maletero) | |
| 28 | 15A | Relé de la bomba de combustible | |
| 29 | 15A | Unidad de control Motronic (solo motores con códigos de motor BPR y BPS); N30/ N31/ N32/ N33/ Inyector, cilindro; Unidad de control del motor (código de motor CBPA únicamente) | |
| 30 | 20A | Unidad de control para la regulación del techo corredizo | |
| 31 | 20A | Unidad de control de caja de cambios automática | |
| 32 | 30A | Válvula reguladora del compresor del sistema de aire acondicionado; N30/ N31/ N32/ Inyector, cilindros (solo código de motor CBPA) | |
| 33 | 20A | Vacante | |
| 34 | 10A | Relé de la bomba de aire secundario, Elemento calefactor para el respiradero del cárter, Fusible de la bomba de aire secundario | |
| 35 | 30A | Enchufe para remolque | |
| 36 | 15A | Interruptor de luz antiniebla | |
| 37 | 20A | Unidad de control Motronic, Unidad de control del motor (solo código de motor CBPA), Relé de alimentación de corriente Motronic, Unidad de control central del sistema de confort (modelos con elevalunas), Fusible de la bomba de vacío del freno | |
| 38 | 15A | Unidad de control de la puerta del conductor, Unidad de control de la puerta del acompañante, Unidad de control central del sistema de confort | |
| 39 | 15A | Interruptor de luz de advertencia de peligro | |
| 40 | 20A | Bocina o bocina de doble tono, relé de bocina de doble tono | |
| 41 | 15A | Vacante | |
| 42 | 25A | Radio | |
| 43 | 10A | Sonda lambda (sólo códigos de motor BPS, BPR, CBPA), Sonda lambda después del catalizador (sólo códigos de motor BPS, BPR, CBPA), Sonda lambda central para catalizador de la bancada 1 (sólo código de motor BPR), Medidor de masa de aire/Aire de admisión Transmisor de temperatura (códigos de motor BPS, BPR únicamente), Válvula solenoide 1 del filtro de carbón activado (códigos de motor BPS, BPR, CBPA únicamente), Bomba de diagnóstico del sistema de combustible (códigos de motor BPS, BPR únicamente) | |
| 44 | 15A | Unidad de control del asiento del conductor con calefacción, Unidad de control del asiento del acompañante con calefacción |
