Volkswagen Caddy / Fusibles 2006

Panel de Instrumentos

Panel de Instrumentos
N°ADescripción
1 - No utilizado (hasta mayo de 2006)
1 10A [Solo vehículos especiales]: Interruptor de radio de 2 vías / El motor continúa funcionando sin botón de llave / Unidad de control de vehículo especial (hasta noviembre de 2006) / Conector de 4 pines; Conector de 10 pines [Solo con interfaz eléctrica] (a partir de noviembre de 2006)
1 15A [Solo vehículos especiales]: Interruptor de radio de 2 vías / El motor continúa funcionando sin botón de llave / Unidad de control de vehículo especial (hasta noviembre de 2006) / Conector de 4 pines
2 5A Relé de la bomba de combustible [BCA, BGU, BSE, BSF, BUD, BSX] / Relé de suministro de voltaje del Terminal 15 [BGU, BSE, BSF, BUD, BSX] / Interfaz de diagnóstico del bus de datos / Unidad de control del motor
3 5A Regulador de control de alcance de faros / Motor de control de alcance de faro izquierdo / Motor de control de alcance de faro derecho; (a partir de noviembre de 2006): Interruptor del sistema de control de tracción / Botón TCS y ESP / Palanca selectora [Con caja de cambios de cambio directo] / Interruptor de luz de freno / Unidad de control ABS / Unidad de control del detector de remolque / Unidad de control de dirección asistida [Con dirección asistida] / Unidad de control de sensores de palanca selectora [Con caja de cambios de cambio directo] / Unidad mecatrónica para caja de cambios de doble embrague [Con caja de cambios de cambio directo]
4 5A Unidad de control de electrónica operativa de teléfono móvil [Con teléfono]
5 15A Medidor de masa de aire [BLS, BSU, BJB, BDJ, BST] / Elemento calefactor para ventilación del cárter [BCA, BGU, BSE, BSF, BUD, BLS, BSU, BJB]; (a partir de noviembre de 2006): Interruptor de luz de reversa / Relé de operación del calentador auxiliar [Con calentador auxiliar de refrigerante] / Conector de 16 pines [Conexión de autodiagnóstico]
5 10A Elemento calefactor para ventilación del cárter [BSX] / Válvula solenoide 1 del sistema de filtro de carbón activado [BSX]; (a partir de noviembre de 2006): Conector de 16 pines [Conexión de autodiagnóstico] / Interruptor de luz de reversa / Relé de operación del calentador auxiliar [Con calentador auxiliar de refrigerante]
6 5A Unidad de control del airbag / Lámpara de advertencia de airbag lateral del pasajero delantero desactivado
7 5A [Con asientos calefaccionados y sin cierre centralizado]: Interruptor de calefacción/salida de calor / Unidad de control del sistema de aire acondicionado
7 - No utilizado (a partir de noviembre de 2006)
8 5A [Solo modelos sin cierre centralizado]: Elemento calefactor del chorro del limpiaparabrisas izquierdo / Elemento calefactor del chorro del limpiaparabrisas derecho
8 - No utilizado (a partir de noviembre de 2006)
9 10A Unidad de control de dirección asistida [Con dirección asistida]
9 - No utilizado (a partir de noviembre de 2006)
10 10A Interruptor de luz de reversa / Relé de operación del calentador auxiliar [Con calentador auxiliar de refrigerante] / Conector de 16 pines [Conexión de autodiagnóstico]
10 - No utilizado (a partir de noviembre de 2006)
11 - No utilizado (hasta mayo de 2006)
11 10A Conector de 2 pines [Solo vehículos especiales] (a partir de junio de 2006)
12 - No utilizado (hasta mayo de 2006)
12 5A [Solo taxi]: Interruptor de luz interior / Interruptor de señal de taxi / Botón del sistema manos libres / Taxímetro
12 10A [Solo vehículos especiales]: Conector de 2 pines / Conector de 28 pines
13 5A Unidad de control del detector de remolque [Con operación de remolque y sin cierre centralizado]
13 - No utilizado (a partir de noviembre de 2006)
14 5A Interruptor del sistema de control de tracción / Botón TCS y ESP / Unidad de control ABS / Interruptor de luz de freno (a partir de junio de 2006)
14 - No utilizado (a partir de noviembre de 2006)
15 5A [Con caja de cambios de cambio directo]: Palanca selectora / Unidad de control de sensores de palanca selectora / Unidad mecatrónica para caja de cambios de doble embrague
15 - No utilizado (a partir de noviembre de 2006)
16 5A Interruptor de calefacción/salida de calor [Sin sistema de aire acondicionado] / Transmisor de alta presión [Con sistema de aire acondicionado] / Transmisor de nivel y temperatura de aceite [Con pantalla de intervalo de servicio flexible] / Unidad de control en el inserto del panel de instrumentos
17 7.5A Bombilla de luz trasera izquierda y luz antiniebla trasera [Sin cierre centralizado] / Interruptor de contacto de corte de luz antiniebla trasera [Con operación de remolque y sin cierre centralizado]
18 - No utilizado (hasta mayo de 2006)
18 5A Control remoto de alarma de taxi, unidad de control [Solo taxi] (a partir de junio de 2006) / Conector de 10 pines [Solo con interfaz eléctrica] (a partir de noviembre de 2006)
19 - No utilizado (hasta mayo de 2006)
19 5A Conector de 10 pines [Solo sin interfaz eléctrica] (a partir de junio de 2006)
19 10A [Solo taxi] (a partir de junio de 2006): Taxímetro / Radio de dos vías
20 5A Unidad de control de la caja de cambios automática
20 10A Conector de 10 pines [Solo con interfaz eléctrica] (a partir de noviembre de 2006)
21 5A [Con caja de cambios de cambio directo]: Palanca selectora / Unidad de control de sensores de palanca selectora / Interruptor Tiptronic (a partir de noviembre de 2006); (a partir de noviembre de 2006): Unidad de control de la caja de cambios automática / Conector de 16 pines [Conexión de autodiagnóstico] / Interruptor de luz / Interruptor de calefacción/salida de calor / Unidad de control del sistema de aire acondicionado / Receptor de control remoto para calentador auxiliar de refrigerante [Con receptor de control remoto para calentador auxiliar de refrigerante]
21 10A [Con caja de cambios de cambio directo]: Palanca selectora / Unidad de control de sensores de palanca selectora / Interruptor Tiptronic (a partir de noviembre de 2006); (a partir de noviembre de 2006): Unidad de control de la caja de cambios automática / Conector de 16 pines [Conexión de autodiagnóstico] / Interruptor de luz / Interruptor de calefacción/salida de calor / Unidad de control del sistema de aire acondicionado / Receptor de control remoto para calentador auxiliar de refrigerante [Con receptor de control remoto para calentador auxiliar de refrigerante]
22 5A Receptor de control remoto para calentador auxiliar de refrigerante [Con receptor de control remoto para calentador auxiliar de refrigerante]
22 - No utilizado (a partir de noviembre de 2006)
23 10A Interruptor de luz de freno (hasta mayo de 2006)
23 10A Conector de 3 pines [Solo vehículos especiales] (a partir de junio de 2006)
24 10A (hasta noviembre de 2006): Interruptor de luz / Interruptor de calefacción/salida de calor / Unidad de control del sistema de aire acondicionado / Conector de 16 pines [Conexión de autodiagnóstico]
24 5A (a partir de noviembre de 2006): Sensor de monitoreo interior / Transmisor de inclinación del vehículo / Bocina de alarma
26 20A Inyector, cilindro 1, 2, 3 y 4 [BCA, BGU, BSE, BSF, BUD]
27 20A No utilizado (hasta noviembre de 2006) / Unidad de control de la caja de cambios automática, debajo del revestimiento del paso de rueda delantero izquierdo (a partir de noviembre de 2006)
28 5A Interruptor de luz [Con cierre centralizado]
28 20A Interruptor de luz antiniebla trasera [Sin cierre centralizado] (a partir de noviembre de 2006)
29 15A Motor del limpiaparabrisas trasero [Solo con limpiaparabrisas trasero]
30 5A [Con asientos calefaccionados y cierre centralizado]: Interruptor de calefacción/salida de calor / Unidad de control del sistema de aire acondicionado
30 25A Interruptor de luz [Sin cierre centralizado]
31 15A Unidad de control de suministro a bordo
32 5A Elemento calefactor del chorro del limpiaparabrisas izquierdo [Con cierre centralizado] / Elemento calefactor del chorro del limpiaparabrisas derecho [Con cierre centralizado]
33 40A Interruptor de calefacción/salida de calor / Unidad de control del sistema de aire acondicionado / Relé de operación del calentador auxiliar [Sin calentador auxiliar de refrigerante]
36 - No utilizado (hasta mayo de 2006)
36 20A Conector de 10 pines [Solo vehículos especiales] (a partir de junio de 2006)
37 15A Bombilla de luz de cruce derecha [Sin cierre centralizado]
38 15A Bombilla de luz de cruce izquierda [Solo sin cierre centralizado]
38 10A [Solo vehículos especiales] (a partir de junio de 2006): Luz fluorescente en la parte trasera del techo alto / Luz fluorescente en el centro del techo alto
40 20A Unidad de control del detector de remolque
41 20A Toma de remolque
42 15A Toma de 12 V [Sin toma de 12 V, en el compartimento de equipaje]
42 30A Toma de 12 V [Cerca de la palanca del freno de mano] / Toma de 12 V 2 [Compartimento de equipaje izquierdo]
43 15A Relé de la bomba de combustible eléctrica 2 [BCA, BGU, BSE, BSF, BUD, BSX] / Relé de la bomba de combustible [BDJ, BJB, BLS, BSU, BJB, BSE, BSF, BUD, BSX]
44 5A Sensor de monitoreo interior / Transmisor de inclinación del vehículo / Bocina de alarma
44 - No utilizado (a partir de noviembre de 2006)
45 5A Unidad de control de selección de antena (hasta mayo de 2006)
45 20A [Con sistema de lavafaros] (a partir de noviembre de 2006): Relé del sistema de lavafaros / Bomba del sistema de lavafaros
45 30A Conector de 10 pines [Solo vehículos especiales] (a partir de junio de 2006)
46 7.5A Unidad de control de suministro a bordo (Luz interior)
47 25A Encendedor de cigarrillos
48 20A (hasta noviembre de 2006): Relé del sistema de lavafaros / Bomba del sistema de lavafaros
48 30A Unidad de control de asientos delanteros calefaccionados [Con calentador de soporte lateral] (a partir de noviembre de 2006)
49 10A [Con cierre centralizado]: Unidad de control de la puerta del conductor / Unidad de control de la puerta del pasajero delantero
50 25A Unidad de control central del sistema de confort
51 30A (hasta noviembre de 2006): Unidad de control del asiento del conductor calefaccionado / Unidad de control del asiento del pasajero delantero calefaccionado; Unidad de control de asientos delanteros calefaccionados
52 25A Relé del soplador de aire fresco [Con calentador auxiliar] / Unidad de control de suministro a bordo / Ventana trasera calefaccionada
57 - No utilizado (hasta mayo de 2006)
57 5A Memoria de datos de accidentes [Solo vehículos especiales] (a partir de junio de 2006) / Conector de 10 pines [Solo con interfaz eléctrica] (a partir de noviembre de 2006)
58 - No utilizado (hasta mayo de 2006)
58 10A Conector de 4 pines [Solo vehículos especiales] (a partir de junio de 2006)

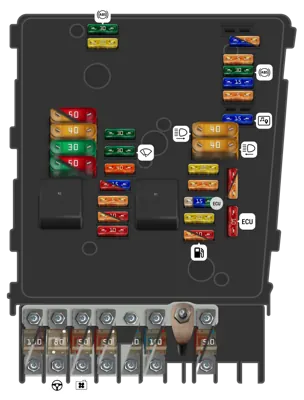

Compartimento del motor

Compartimento del motor
N°ADescripción
- 15A Módulo de control electrónico de la columna de dirección
- 5A Módulo de control electrónico de la columna de dirección
- 5A Unidad de control de suministro a bordo
- 30A Módulo de control ABS
- 15A Unidad mecatrónica para caja de cambios de doble embrague
- 5A Unidad de control en el inserto del tablero de instrumentos
- 15A Módulo de control con pantalla para sistema de radio y navegación / Radio
- 10A Módulo de control electrónico de funcionamiento del teléfono móvil
- 5A Módulo de control electrónico de funcionamiento del teléfono móvil
- 10A Relé de suministro de corriente Motronic [BUD, BSX] / Relé de suministro de voltaje Terminal 30 [BDJ, BST, BLS, BSU, BJB, BCA, BMM] / Módulo de control Motronic [BCA] / Módulo de control del motor [BSX, BUD]
- 20A Unidad de control del calentador auxiliar
- 5A Interfaz de diagnóstico del bus de datos
- 25A Módulo de control del motor [BSX, BUD]
- 15A Módulo de control Simos [BGU, BSE, BSF]
- 30A Módulo de control del sistema de inyección directa diésel [BDJ, BLS, BJB, BST, BSU, BMM] / Módulo de control Motronic [BCA]
- 20A Bobina de encendido 1, 2, 3 y 4 con etapa de salida [BCA, BSX, BUD] / Transformador de encendido [BGU, BSE, BSF, BSX]
- 5A Relé de la bomba de combustible [BDJ, BST, BLS, BSU, BJB, BMM] / Relé de la bujía incandescente [BDJ, BST] / Módulo de control automático del período de incandescencia [BLS, BSU, BJB, BMM]
- 10A Relé de desconexión de la bomba de combustible [BSX] / Inyector del cilindro 1, 2, 3 y 4 [BUD] / Inyector de gas 1, 2, 3 y 4 [BSX]
- 30A Módulo de control ABS
- 20A Unidad de control de suministro a bordo / Relé de la bocina de señal / Bocina de agudos / Bocina de graves
- 30A Unidad de control de vehículo especial
- 30A Motor del limpiaparabrisas
- 40A Bujía incandescente 3 y 4 [BDJ, BST]
- 10A Calentador de sonda Lambda [BLS, BMM]
- 15A [BGU, BSE, BSF, BCA, BSX, BUD]: Calentador de sonda Lambda / Calentador de sonda Lambda 1 después del catalizador
- 5A Interruptor del pedal de freno (hasta mayo de 2006) / Emisor de posición del embrague
- 5A Relé de la bomba de aire secundario [BGU, BSE] / Válvula de recirculación de gases de escape [BDJ, BST]
- 10A Válvula de recirculación de gases de escape [BJB, BSU] / Válvula solenoide de control de presión de carga [BJB, BLS, BSU, BMM] / Válvula de conmutación del enfriador de recirculación de gases de escape [BJB, BLS, BSU, BMM] / Válvula de cierre del tanque 1, 2, 3 y 4 [BSX] / Válvula de alta presión para operación a gas [BSX]
- 10A Válvula de recirculación de gases de escape [BCA] / Inyector del cilindro 1, 2, 3 y 4 [BSX] / Válvula solenoide 1 del filtro de carbón activado [BCA, BGU, BSE, BSF, BUD] / Válvula de conmutación del colector de admisión variable [BGU, BSE, BSF] / Motor de la aleta del colector de admisión [BDJ, BST] / Unidad de control del ventilador del radiador / Resistencia protectora
- 40A Unidad de control de suministro a bordo, faro derecho
- 40A Unidad de control de suministro a bordo, faro izquierdo
- 40A Relé de la bomba de aire secundario [BGU, BSE] / Motor de la bomba de aire secundario / Bujía incandescente 1 y 2 [BDJ, BST]
- 50A Módulo de control automático del período de incandescencia [BJB, BLS, BSU, BMM] / Bujía incandescente 1, 2, 3 y 4
- 40A Relé 2 de suministro de voltaje Terminal 15
- 30A [Con elevalunas eléctricos]: Unidad de control de la puerta del conductor / Unidad de control de la puerta del pasajero delantero
- 30A Fusibles en el portafusibles C [Vehículos de propósito especial] / Fusible 18, 19, 36, 53 a 56 en el portafusibles C
- 50A Elemento calefactor de aire auxiliar
- Relé principal / Relé de suministro de energía de la electrónica del motor
- Relé de la bomba de aire secundario / Relé de la bomba de refrigerante adicional / Relé de la válvula de cierre de gas
- 150A Alternador (90A/ 110A)
- 200A Alternador (140A)
- 80A Módulo de control de la dirección asistida / Motor de la dirección asistida electromecánica
- 50A Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador derecho para refrigerante / Interruptor térmico del ventilador del radiador
- 80A Unidad de control del ventilador del radiador
- 50A Unidad de control de suministro a bordo / Relé de alivio de contacto X / Fusible 7, 8, 28 a 33 en el portafusibles C
- 80A Unidad de control de suministro a bordo / Relé de alivio de contacto X / Fusible 7, 8, 28 a 33 en el portafusibles C
- - No utilizado (hasta noviembre de 2006)
- 100A Fusibles en el portafusibles C (a partir de noviembre de 2006): Fusible 20 a 24, 42 a 52
- 100A Fusibles en el portafusibles C (hasta noviembre de 2006): Fusible 20 a 24 y 42 a 52; No utilizado (a partir de noviembre de 2006)
- 50A Relé de baja potencia calorífica / Elemento calefactor de aire auxiliar
- 50A Fusibles en el portafusibles C: Fusible 39 a 41
- 100A Relé de alta potencia calorífica / Elemento calefactor de aire auxiliar
