Tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Conector de 10 pines [Solo con interfaz eléctrica]; [Solo vehículos especiales]: Interruptor de radio de 2 vías / El motor continúa funcionando sin botón de llave / Conector de 4 pines | |
| 1 | 15A | [Solo vehículos especiales]: Interruptor de radio de 2 vías / El motor continúa funcionando sin botón de llave / Conector de 4 pines | |
| 2 | 5A | Relé de la bomba de combustible [BCA, BGU, BSE, BSF, BUD, BSX] / Relé de suministro de voltaje del terminal 15 [BGU, BSE, BSF, BUD, BSX] / Interfaz de diagnóstico del bus de datos / Unidad de control del motor | |
| 3 | 5A | Regulador de control de alcance de faros / Motor de control de alcance de faro izquierdo / Motor de control de alcance de faro derecho / Interruptor del sistema de control de tracción / Botón TCS y ESP / Palanca selectora [Con caja de cambios de cambio directo] / Interruptor de luz de freno / Unidad de control ABS / Unidad de control del detector de remolque / Unidad de control de la dirección asistida [Con dirección asistida] / Unidad de control de sensores de la palanca selectora [Con caja de cambios de cambio directo] / Unidad mecatrónica para caja de cambios de doble embrague [Con caja de cambios de cambio directo] | |
| 4 | 5A | Unidad de control de la electrónica de funcionamiento del teléfono móvil [Con teléfono] | |
| 5 | 15A | Medidor de masa de aire [BLS, BSU, BJB, BDJ, BST] / Elemento calefactor para el respiradero del cárter [BCA, BGU, BSE, BSF, BUD, BLS, BSU, BJB] / Interruptor de luces de reversa / Relé de funcionamiento del calentador auxiliar [Con calentador de refrigerante auxiliar] / Conector de 16 pines [Conexión de autodiagnóstico] | |
| 5 | 10A | Elemento calefactor para el respiradero del cárter [BSX] / Válvula solenoide 1 del sistema de filtro de carbón activado [BSX] / Conector de 16 pines [conexión de autodiagnóstico] / Interruptor de luces de reversa / Relé de funcionamiento del calentador auxiliar [Con calentador de refrigerante auxiliar] | |
| 6 | 5A | Unidad de control de airbag / Lámpara de advertencia de airbag del lado del pasajero delantero desactivado | |
| 11 | 10A | Conector de 2 pines [Solo vehículos especiales] | |
| 12 | 5A | [Solo taxi]: Interruptor de luces interiores / Interruptor de letrero de taxi / Botón del sistema de manos libres / Taxímetro | |
| 12 | 10A | [Solo vehículos especiales]: Conector de 2 pines / Conector de 28 pines | |
| 16 | 5A | Interruptor de calefacción/salida de calor [Sin sistema de aire acondicionado] / Transmisor de alta presión [Con sistema de aire acondicionado] / Transmisor de nivel de aceite y temperatura de aceite [Con pantalla de intervalo de servicio flexible] / Unidad de control en el tablero de instrumentos | |
| 17 | 7.5A | Bombilla de luz trasera izquierda y luz antiniebla trasera [Sin cierre centralizado] / Interruptor de contacto de corte de luz antiniebla trasera [Con funcionamiento de remolque y sin cierre centralizado] | |
| 18 | 5A | Control remoto de alarma de taxi, unidad de control [Solo taxi] / Conector de 10 pines [Solo con interfaz eléctrica] | |
| 19 | 5A | Conector de 10 pines [Solo sin interfaz eléctrica] | |
| 19 | 10A | [Solo taxi]: Taxímetro / Radio de dos vías | |
| 20 | 5A | Unidad de control de la caja de cambios automática | |
| 20 | 10A | Conector de 10 pines [Solo con interfaz eléctrica] | |
| 21 | 5A | [Con caja de cambios de cambio directo]: Palanca selectora / Unidad de control de sensores de la palanca selectora / Interruptor Tiptronic; Unidad de control de la caja de cambios automática / Conector de 16 pines [Conexión de autodiagnóstico] / Interruptor de luz / Interruptor de calefacción/salida de calor / Unidad de control del sistema de aire acondicionado / Receptor de control remoto para el calentador de refrigerante auxiliar [Con receptor de control remoto para el calentador de refrigerante auxiliar] | |
| 21 | 10A | [Con caja de cambios de cambio directo]: Palanca selectora / Unidad de control de sensores de la palanca selectora / Interruptor Tiptronic; Unidad de control de la caja de cambios automática / Conector de 16 pines [Conexión de autodiagnóstico] / Interruptor de luz / Interruptor de calefacción/salida de calor / Unidad de control del sistema de aire acondicionado / Receptor de control remoto para el calentador de refrigerante auxiliar [Con receptor de control remoto para el calentador de refrigerante auxiliar] | |
| 23 | 10A | Conector de 3 pines [Solo vehículos especiales] | |
| 24 | 5A | Sensor de monitoreo interior / Transmisor de inclinación del vehículo / Bocina de alarma | |
| 26 | 20A | Inyector, cilindro 1, 2, 3 y 4 [BCA, BGU, BSE, BSF, BUD] | |
| 27 | 20A | Unidad de control de la caja de cambios automática, bajo el revestimiento del paso de rueda delantero izquierdo | |
| 28 | 5A | Interruptor de luz [Con cierre centralizado] | |
| 28 | 20A | Interruptor de luz antiniebla trasera [Sin cierre centralizado] | |
| 29 | 15A | Motor del limpiaparabrisas trasero [Solo con limpiaparabrisas trasero] | |
| 30 | 5A | [Con calefacción de asientos y cierre centralizado]: Interruptor de calefacción/salida de calor / Unidad de control del sistema de aire acondicionado | |
| 30 | 25A | Interruptor de luz [Sin cierre centralizado] | |
| 31 | 15A | Unidad de control de suministro a bordo | |
| 32 | 5A | [Con cierre centralizado]: Elemento calefactor de la boquilla del lavaparabrisas izquierdo / Elemento calefactor de la boquilla del lavaparabrisas derecho | |
| 33 | 40A | Interruptor de calefacción/salida de calor / Unidad de control del sistema de aire acondicionado / Relé de funcionamiento del calentador auxiliar [Sin calentador de refrigerante auxiliar] | |
| 36 | 20A | Conector de 10 pines [Solo vehículos especiales] | |
| 37 | 15A | Bombilla de luz de cruce derecha [Sin cierre centralizado] | |
| 38 | 15A | Bombilla de luz de cruce izquierda [Solo sin cierre centralizado] | |
| 38 | 10A | [Solo vehículos especiales]: Luz fluorescente en la parte trasera del techo alto / Luz fluorescente en el centro del techo alto | |
| 40 | 20A | Unidad de control del detector de remolque | |
| 41 | 20A | Toma de remolque | |
| 42 | 15A | Toma de 12 V [Sin toma de 12 V en el compartimento de equipaje] | |
| 42 | 30A | Toma de 12 V [Cerca de la palanca del freno de mano] / Toma de 12 V 2 [Compartimento de equipaje izquierdo] | |
| 43 | 15A | Relé 2 de la bomba de combustible eléctrica [BCA, BGU, BSE, BSF, BUD, BSX] / Relé de la bomba de combustible [BDJ, BJB, BLS, BSU, BJB, BSE, BSF, BUD, BSX] | |
| 45 | 20A | [Con sistema de lavafaros]: Relé del sistema de lavafaros / Bomba del sistema de lavafaros | |
| 45 | 30A | Conector de 10 pines [Solo vehículos especiales] | |
| 46 | 7.5A | Unidad de control de suministro a bordo (Luces interiores) | |
| 47 | 25A | Encendedor de cigarrillos | |
| 48 | 30A | Unidad de control de asientos delanteros calefaccionados [Con calefactor de soporte lateral] | |
| 49 | 10A | [Con cierre centralizado]: Unidad de control de la puerta del conductor / Unidad de control de la puerta del pasajero delantero | |
| 50 | 25A | Unidad de control central del sistema de confort | |
| 51 | 30A | Unidad de control de asientos delanteros calefaccionados | |
| 52 | 25A | Relé del soplador de aire fresco [Con calentador auxiliar] / Unidad de control de suministro a bordo / Luneta trasera calefaccionada | |
| 57 | 5A | Memoria de datos de accidentes [Solo vehículos especiales] / Conector de 10 pines [Solo con interfaz eléctrica] | |
| 58 | 10A | Conector de 4 pines [Solo vehículos especiales] |

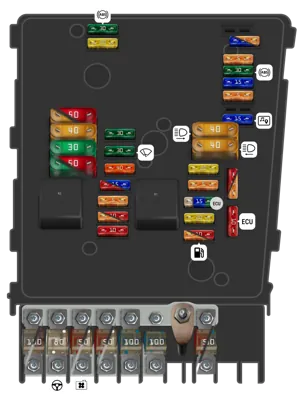

Compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | Módulo de control electrónico de la columna de dirección | |
| - | 5A | Módulo de control electrónico de la columna de dirección | |
| - | 5A | Unidad de control de suministro de a bordo | |
| - | 30A | Módulo de control del ABS | |
| - | 15A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 5A | Unidad de control en el tablero de instrumentos | |
| - | 15A | Módulo de control con pantalla para radio y sistema de navegación / Radio | |
| - | 10A | Módulo de control electrónico de funcionamiento del teléfono móvil | |
| - | 5A | Módulo de control electrónico de funcionamiento del teléfono móvil | |
| - | 10A | Relé de suministro de corriente Motronic [BUD, BSX] / Relé de suministro de tensión del Terminal 30 [BDJ, BST, BLS, BSU, BJB, BCA, BMM] / Módulo de control Motronic [BCA] / Módulo de control del motor [BSX, BUD] | |
| - | 20A | Unidad de control del calefactor auxiliar | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 25A | Módulo de control del motor [BSX, BUD] | |
| - | 15A | Módulo de control Simos [BGU, BSE, BSF] | |
| - | 30A | Módulo de control del sistema de inyección directa diesel [BDJ, BLS, BJB, BST, BSU, BMM] / Módulo de control Motronic [BCA] | |
| - | 20A | Bobina de encendido 1, 2, 3 y 4 con etapa de salida [BCA, BSX, BUD] / Transformador de encendido [BGU, BSE, BSF, BSX] | |
| - | 5A | Relé de la bomba de combustible [BDJ, BST, BLS, BSU, BJB, BMM] / Relé de bujías de precalentamiento [BDJ, BST] / Módulo de control automático del periodo de precalentamiento [BLS, BSU, BJB, BMM] | |
| - | 10A | Relé de desconexión de la bomba de combustible [BSX] / Inyector de cilindro 1, 2, 3 y 4 [BUD] / Inyector de gas 1, 2, 3 y 4 [BSX] | |
| - | 30A | Módulo de control del ABS | |
| - | 20A | Unidad de control de suministro de a bordo / Relé de la bocina de señales / Bocina de agudos / Bocina de bajos | |
| - | 30A | Unidad de control de vehículos especiales | |
| - | 30A | Motor del limpiaparabrisas | |
| - | 40A | Bujía de precalentamiento 3 y 4 [BDJ, BST] | |
| - | 10A | Calefactor de la sonda Lambda [BLS, BMM] | |
| - | 15A | [BGU, BSE, BSF, BCA, BSX, BUD]: Calefactor de la sonda Lambda / Calefactor de la sonda Lambda 1 después del convertidor catalítico | |
| - | 5A | Transmisor de posición del embrague | |
| - | 5A | Relé de la bomba de aire secundario [BGU, BSE] / Válvula de recirculación de gases de escape [BDJ, BST] | |
| - | 10A | Válvula de recirculación de gases de escape [BJB, BSU] / Electroválvula de control de presión de carga [BJB, BLS, BSU, BMM] / Válvula de conmutación del enfriador de recirculación de gases de escape [BJB, BLS, BSU, BMM] / Válvula de cierre del tanque 1, 2, 3 y 4 [BSX] / Válvula de alta presión para funcionamiento con gas [BSX] | |
| - | 10A | Válvula de recirculación de gases de escape [BCA] / Inyector de cilindro 1, 2, 3 y 4 [BSX] / Electroválvula 1 del filtro de carbón activo [BCA, BGU, BSE, BSF, BUD] / Válvula de conmutación del colector de admisión variable [BGU, BSE, BSF] / Motor de la aleta del colector de admisión [BDJ, BST] / Unidad de control del ventilador del radiador / Resistencia protectora | |
| - | 40A | Unidad de control de suministro de a bordo, faro derecho | |
| - | 40A | Unidad de control de suministro de a bordo, faro izquierdo | |
| - | 40A | Relé de la bomba de aire secundario [BGU, BSE] / Motor de la bomba de aire secundario / Bujía de precalentamiento 1 y 2 [BDJ, BST] | |
| - | 50A | Módulo de control automático del periodo de precalentamiento [BJB, BLS, BSU, BMM] / Bujía de precalentamiento 1, 2, 3 y 4 | |
| - | 40A | Relé 2 de suministro de tensión del Terminal 15 | |
| - | 30A | [Con elevalunas eléctricos]: Unidad de control de la puerta del conductor / Unidad de control de la puerta del acompañante | |
| - | 30A | Fusibles en el portafusibles C [Vehículos para fines especiales] / Fusibles 18, 19, 36, 53 a 56 en el portafusibles C | |
| - | 50A | Relé de baja potencia calorífica (desde septiembre de 2007) / Elemento calefactor de aire auxiliar | |
| - | Relé principal / Relé de alimentación de la electrónica del motor | ||
| - | Relé de la bomba de aire secundario / Relé de la bomba de refrigerante adicional / Relé de la válvula de cierre de gas | ||
| - | 150A | Alternador (90A/ 110A) | |
| - | 200A | Alternador (140A) | |
| - | 80A | Módulo de control de la dirección asistida / Motor de la dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador derecho para el refrigerante / Interruptor térmico del ventilador del radiador | |
| - | 80A | Unidad de control del ventilador del radiador | |
| - | 50A | Unidad de control de suministro de a bordo / Relé de descarga del contacto X / Fusibles 7, 8, 28 a 33 en el portafusibles C | |
| - | 80A | Unidad de control de suministro de a bordo / Relé de descarga del contacto X / Fusibles 7, 8, 28 a 33 en el portafusibles C | |
| - | 100A | Fusibles en el portafusibles C: Fusibles 20 a 24, 42 a 52 | |
| - | - | No utilizado (Hasta agosto de 2007) | |
| - | 100A | Relé de alta potencia calorífica (desde septiembre de 2007) / Elemento calefactor de aire auxiliar | |
| - | 50A | Relé de baja potencia calorífica / Elemento calefactor de aire auxiliar | |
| - | 50A | Fusibles en el portafusibles C: Fusibles 39 a 41 | |
| - | 100A | Relé de alta potencia calorífica / Elemento calefactor de aire auxiliar | |
| 508 | Conector de batería |
