Fusibles para la caja de conexiones 1 (SX1)
| N° | A | Descripción | |
|---|---|---|---|
| - | Caja de fusibles B | ||
| - | Ventilador del radiador [para vehículos con un solo ventilador de radiador] | ||
| - | Ventilador del radiador [para vehículos con ventilador de radiador doble] | ||
| - | Caja de fusibles C | ||
| - | Caja de fusibles C | ||
| 508 | Caja de conmutación y distribución 2 / Batería |
Panel de fusibles del motor (SB)
| N° | A | Descripción | |
|---|---|---|---|
| - | 80A | Unidad de control de dirección asistida | |
| - | 7.5A | Unidad de control ABS / Relé principal [para coches con motor de gasolina] / Relé de suministro de energía terminal 30 [para vehículos con motores diésel] / Unidad de control del motor | |
| - | 7.5A | [con designación de letra de motor DHFA] Válvula de cierre y seguridad 1 para cilindro de gas / Válvula de cierre y seguridad 2 para cilindro de gas / Válvula de cierre y seguridad 3 para cilindro de gas / Válvula de cierre y seguridad 4 para cilindro de gas / Válvula de cierre y seguridad 5 para cilindro de gas | |
| - | 15A | Faro delantero izquierdo | |
| - | 15A | Faro delantero derecho | |
| - | 30A | Bomba de enfriamiento de aceite de la caja de cambios [Opcional] | |
| - | 40A | Refuerzo de freno | |
| - | 15A | Relé de bocina | |
| - | 30A | Relé del motor del limpiaparabrisas 1 / Relé del motor del limpiaparabrisas 2 / Motor del limpiaparabrisas | |
| - | 15A | Unidad mecatrónica de la caja de cambios DSG [Opcional] | |
| - | 25A | Unidad de control ABS | |
| - | 20A | Unidad de control de calefactor adicional [Opcional] | |
| - | 40A | Unidad de control ABS | |
| - | 40A | Elemento calefactor para calefactor de aire adicional [para vehículos con motores diésel] | |
| - | 40A | Elemento calefactor para calefactor de aire adicional [para vehículos con motores diésel] | |
| - | 7.5A | Unidad de control del motor | |
| - | 30A | Arrancador | |
| - | 15A | Unidad de control del motor | |
| - | 7.5A | [para vehículos con motores diésel] Sensor de nivel y temperatura de aceite [para vehículos con motores diésel] / Relé de la bomba de combustible [para vehículos con motores diésel] / Relé de la válvula de cierre de gas [con designación de letra de motor DHFA] Válvula solenoide de filtro de carbón activado 1 [para vehículos con motores diésel]. Válvula ajustadora del árbol de levas de escape 1 [para vehículos con motores diésel] Válvula reguladora de presión de aceite [para vehículos con motores diésel] Válvula del tanque de gas [con designación de letra de motor DHFA] Cilindro ajustador del árbol de levas de admisión 2 [para vehículos con motores diésel] Cilindro ajustador del árbol de levas de escape 2 [para vehículos con motores diésel] Cilindro ajustador del árbol de levas de admisión 3 [para vehículos con motores diésel] Cilindro ajustador del árbol de levas de escape 3 [para vehículos con motores diésel] Válvula ajustadora del árbol de levas de admisión 1 [para vehículos con motores diésel] Ventilador del radiador [para vehículos con motores diésel] | |
| - | 10A | [para coches con motor de gasolina] Sensor de nivel y temperatura de aceite [para coches con motor de gasolina] / Unidad de control de bujías incandescentes [para coches con motor de gasolina] / Unidad de control de precalentamiento de agente reductor [para coches con motor de gasolina] / Relé del sistema de dosificación de agente reductor [para coches con motor de gasolina] / Regulador de presión de combustible [para coches con motor de gasolina] / Válvula de dosificación de combustible [para coches con motor de gasolina] / Ventilador del radiador [para coches con motor de gasolina] | |
| - | 7.5A | Inyector cilindro 1 / Inyector cilindro 2 / Inyector cilindro 3 / Inyector cilindro 4 / Válvula de suministro de gas 1 [con designación de letra de motor DHFA] / Válvula de suministro de gas 2 [con designación de letra de motor DHFA] / Válvula de suministro de gas 3 [con designación de letra de motor DHFA] / Válvula de suministro de gas 4 [con designación de letra de motor DHFA] | |
| - | 10A | [con designación de letra de motor CRVD] Resistencia de calefacción de ventilación del cárter [para vehículos con motores diésel] / Válvula reguladora de presión de aceite [para vehículos con motores diésel] / Válvula reguladora de refrigerante [para vehículos con motores diésel] / Válvula de control de boquilla de enfriamiento de pistón [para vehículos con motores diésel] / Bomba de refrigerante de baja temperatura / Bomba de circulación del calefactor [para vehículos con motores diésel] | |
| - | 15A | [con designación de letra de motor DTRC, DTRE, DTRF] / Bomba de enfriamiento de aire de carga [para coches con motor de gasolina] | |
| - | 10A | [para coches con motor de gasolina] Sonda lambda 1 después del neutralizador [para coches con motor de gasolina] / Sonda lambda 1 antes del neutralizador [para coches con motor de gasolina] | |
| - | 15A | [para vehículos con motores diésel] Sensor de partículas de hollín [para vehículos con motores diésel] / Sensor NOx 3 [para vehículos con motores diésel] / Sonda lambda 1 antes del convertidor catalítico [para vehículos con motores diésel] / Unidad de control del sensor NOx [para vehículos con motores diésel] / Unidad de control del sensor NOx 2 [para vehículos con motores diésel] | |
| - | 20A | Bobina de encendido 1 con etapa de salida [para coches con motor de gasolina] / Bobina de encendido 2 con etapa de salida [para coches con motor de gasolina] / Bobina de encendido 3 con etapa de salida [para coches con motor de gasolina] / Bobina de encendido 4 con etapa de salida [para coches con motor de gasolina] | |
| - | 15A | [para coches con motor de gasolina] Unidad de control de la bomba de combustible / Módulo de suministro de combustible | |
| - | 20A | [para vehículos con motores diésel] | |
| - | 40A | Elemento calefactor para calefactor de aire adicional [para vehículos con motores diésel] | |
| - | 30A | Relé de parabrisas calefaccionado [para coches con parabrisas calefaccionado] / Elemento calefactor de parabrisas [para coches con parabrisas calefaccionado] / Relé 2 para parabrisas calefaccionado [para coches con parabrisas calefaccionado] | |
| - | 30A | Relé 2 para parabrisas calefaccionado [para coches con parabrisas calefaccionado] / Elemento calefactor de parabrisas [para coches con parabrisas calefaccionado] | |
| - | Relé principal [para coches con motores de gasolina] | ||
| - | Relé de suministro de energía terminal 30 [para coches con motor diésel] | ||
| - | Relé de calefacción de alta potencia | ||
| - | Relé de bocina | ||
| - | Relé de arranque 1 | ||
| - | Relé de arranque 2 | ||
| - | Relé de la bomba de combustible | ||
| - | Relé de la válvula de cierre de gas [con designación de letra de motor DHFA] | ||
| - | Unidad de control de bujías incandescentes [para coches con motor diésel] | ||
| - | Relé de calefacción de baja potencia [para vehículos con elemento calefactor de calefactor de aire adicional] | ||
| - | Relé de parabrisas calefaccionado | ||
| - | Relé 2 para parabrisas calefaccionado | ||
| - | Relé 1 del motor del limpiaparabrisas | ||
| - | Relé 2 del motor del limpiaparabrisas |

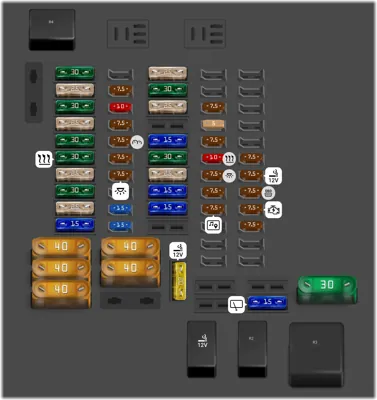

Panel de fusibles interior (SC)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de enchufe | ||
| - | Relé de suministro de energía terminal 15 | ||
| - | Relé de calefacción de la ventana trasera | ||
| - | Relé para el sistema de dosificación de agente reductor [para coches con motor diésel] | ||
| 2 | 30A | Unidad de control del ventilador de aire fresco trasero | |
| 3 | 25A | Unidad de control de reconocimiento de remolque | |
| 4 | 30A | Unidad de control para calefacción de agente reductor [para vehículos con motores diésel] | |
| 5 | 25A | Actuador de bloqueo de estacionamiento | |
| 6 | 30A | Unidad de control de suministro de energía a bordo | |
| 7 | 30A | Unidad de control de calefacción y aire acondicionado | |
| 8 | 25A | Unidad de control para vehículos especiales | |
| 9 | 30A | Unidad de control de la puerta del conductor [para vehículos con volante a la izquierda] / Unidad de control de la puerta del pasajero delantero [para vehículos con volante a la derecha] | |
| 10 | 25A | Unidad de control para vehículos especiales | |
| 11 | 15A | Unidad de control de reconocimiento de remolque [Opcional] | |
| 12 | 40A | Unidad de control de suministro de energía a bordo | |
| 13 | 40A | Unidad de control de suministro de energía a bordo | |
| 14 | 40A | Inversor con enchufe, 12V/230V | |
| 16 | 7.5A | Unidad de control del airbag / Unidad de control de comunicación por radio de sensores de ocupación de asiento | |
| 17 | 10A | Relé para el sistema de dosificación de agente reductor [para vehículos con motores diésel] / Módulo de suministro del sistema de dosificación de agente reductor [para vehículos con motores diésel] / Depósito de recuperación [para vehículos con motores diésel] | |
| 18 | 7.5A | Unidad de control de bloqueo electrónico de la columna de dirección / Interfaz de autorización de acceso y arranque / Unidad de control de alarma antirrobo 2 / Unidad de control de alarma antirrobo 3 / Unidad de control de alarma antirrobo 4 / Unidad de control de alarma antirrobo 5 | |
| 19 | 7.5A | Tablero de instrumentos / Unidad de control para módulo de llamada de emergencia y unidad de comunicación | |
| 20 | 7.5A | Compartimento de almacenamiento con interfaz para teléfono móvil / Unidad de control de estabilización de transmisión y recepción / Puerto USB 1 | |
| 21 | 7.5A | Relé de iluminación interior / Unidad de control de monitoreo de punto ciego / Unidad de control de monitoreo de punto ciego 2 / Cámara de vista alrededor vista trasera | |
| 23 | 15A | Placa de contacto en el pilar B izquierdo | |
| 24 | 15A | Unidad de control de tracción en las cuatro ruedas | |
| 25 | 25A | Unidad de control para vehículos especiales | |
| 26 | 30A | Unidad de control de la puerta del pasajero delantero | |
| 27 | 25A | Unidad de control para vehículos especiales | |
| 29 | 15A | Unidad de control de reconocimiento de remolque [Opcional] | |
| 30 | 30A | Unidad de control del sistema de información electrónica 1 | |
| 31 | 25A | Unidad de control de reconocimiento de remolque [Opcional] | |
| 32 | 15A | Unidad de control de la tapa trasera | |
| 33 | 15A | Placa de contacto en el pilar B derecho | |
| 35 | 40A | Unidad de control de suministro de energía a bordo | |
| 36 | 40A | Unidad de control del ventilador de suministro de aire | |
| 40 | 7.5A | Sirena de alarma | |
| 41 | 5A | Condensador de circuito intermedio 1 / Interfaz de diagnóstico de bus de datos | |
| 42 | 7.5A | Palanca selectora / Indicador de posición de la palanca selectora | |
| 43 | 10A | Unidad de control de calefacción y aire acondicionado / Sensor de temperatura interior / Relé de calefacción de la ventana trasera / Unidad de control de monitoreo de presión de neumáticos / Receptor de señal de radio del calentador auxiliar | |
| 44 | 7.5A | Botón de freno de estacionamiento electromecánico / Módulo de interruptor del panel de instrumentos, centro / Panel de control de luces / Sensor de alarma antirrobo / Sensor de humedad del aire, lluvia y luz / Luz interior delantera | |
| 45 | 7.5A | Unidad de control de electrónica de la columna de dirección | |
| 46 | 7.5A | Pantalla para unidad de control, visualización e información delantera | |
| 52 | 20A | Encendedor de cigarrillos [Opcional] / Enchufe 12V [Opcional] / Enchufe 12V 3 [Opcional] / Enchufe 12V 4 [Opcional] | |
| 58 | 7.5A | Unidad de control de control de crucero adaptativo [Opcional] / Unidad de control de asistencia de estacionamiento [Opcional] / Cámara delantera para sistemas de asistencia al conductor [Opcional] | |
| 59 | 7.5A | Botón de freno de estacionamiento electromecánico / Interruptor de luz de reversa [Opcional] / Sensor de presión del circuito de refrigerante / Relé de enchufe | |
| 60 | 7.5A | Conector de diagnóstico | |
| 61 | 7.5A | Sensor de posición del pedal del embrague [Opcional] / Relé de arranque 1 / Relé de arranque 2 | |
| 62 | 7.5A | Enchufe de carga USB 1 [Opcional] | |
| 66 | 15A | Motor del limpiaparabrisas trasero | |
| 67 | 30A | Elemento calefaccionado de la ventana trasera |
Fusibles para la caja de conexiones 2 (SX2)
| N° | A | Descripción | |
|---|---|---|---|
| - | 400A | Arrancador / Generador con regulador de voltaje | |
| - | 225A | Bloque de relés y fusibles J para vehículos especiales [para coches con preparación para una 2da batería] |
