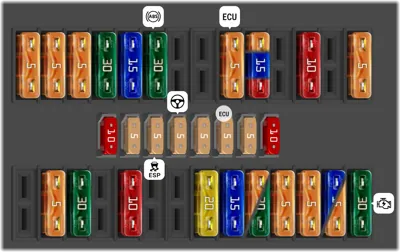

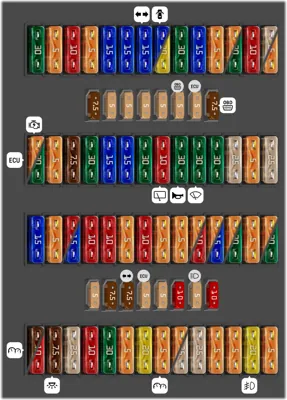

30A |
Terminal 15 relé de alimentación |
| - |
|
5A |
Sensor del ángulo de dirección |
| - |
|
10A |
Unidad de control para red de a bordo, poder interno |
| - |
|
5A |
Unidad de control de asistencia al cambio de carril 2, Unidad de control de asistencia al cambio de carril |
| - |
|
15A |
Faro delantero izquierdo (Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)) |
| - |
|
15A |
Faro delantero izquierdo (Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)), Relé de alarma antirrobo 1 (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)) (Sólo para vehículos con equipo de taxi), Faro delantero izquierdo (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)) (Sólo para vehículos con equipo de taxi), Relé interruptor de alarma antirrobo para señales de luces de carretera (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)) (Sólo para vehículos con equipamiento policial (UF5)), Faro delantero izquierdo (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)) (Sólo para vehículos con equipamiento policial (UF5)) |
| - |
|
15A |
Ver el esquema eléctrico de la lámpara interior: Unidad de control para red de a bordo, Luces laterales delantera, Iluminación interior delantera y trasera, Luz de guantera, Iluminación del maletero, Espejos de cortesía iluminados, Molduras de acceso iluminadas, Espejo retrovisor interior con atenuación automática |
| - |
|
15A |
Unidad de control del portón trasero |
| - |
|
20A |
Bocina de alarma, Unidad de control para puerta corredera izquierda, Unidad de control para portón trasero, Unidad de control para puerta corredera derecha, Unidad de control para red de a bordo, cierre centralizado |
| - |
|
30A |
Unidad de control para red de a bordo, Elemento calefactor de la luneta trasera |
| - |
|
15A |
Conmutador del limpiaparabrisas, Conmutador del limpiaparabrisas trasero, Regulador de intervalos del limpiaparabrisas, Conmutador de la bomba del lavaparabrisas y del lavafaros |
| - |
|
5A |
Luz de matrícula (Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)) |
| - |
|
5A |
Conmutador de luces (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)) |
| - |
|
30A |
Conmutador de luces (Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)) |
| - |
|
10A |
Unidad de control de airbag, Testigo apagado, Airbag del acompañante |
| - |
|
25A |
Conmutador de luz de cruce y señal luminosa (Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)) |
| - |
|
5A |
Conmutador de luz de cruce y señal luminosa (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)) |
| - |
|
7.5A |
Conmutador del ventilador de aire fresco, Conmutador del ventilador de aire fresco trasero, Relé de aislamiento del ventilador de aire fresco |
| - |
|
5A |
Unidad de control para red de a bordo; Sólo para vehículos con sistema start-stop: Tecla de arranque/parada, Estabilizador de tensión |
| - |
|
5A |
Final de carrera para apagar la luz antiniebla trasera cuando hay un remolque conectado (Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)), Unidad de control del cuadro de instrumentos (Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)), Luz trasera izquierda (Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)), Luz trasera derecha (Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)) |
| - |
|
5A |
Unidad de control del cuadro de instrumentos |
| - |
|
5A |
Panel de control y visualización del equipamiento de autocaravana, Unidad de control red de a bordo, Conector de 10 pines (Sólo para vehículos con interfaz eléctrica para uso externo), Conector de 10 pines (Sólo para vehículos con equipamiento policial (UF4 o UF7)) (Sólo para vehículos con equipamiento policial (UF5)) |
| - |
|
5A |
Conector de diagnóstico, Unidad de control de bloqueo del diferencial |
| - |
|
5A |
Unidad de control del motor, Conector de 10 pines (Sólo para vehículos con interfaz eléctrica para uso externo) |
| - |
|
7.5A |
Conmutador de luces (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)), Unidad de control del cuadro de instrumentos, Unidad de control de reconocimiento de remolque, Conector de diagnóstico, Conmutador de luces de cruce y luces 13 ) , dieciséis) |
| - |
|
5A |
Sólo para vehículos con interfaz eléctrica para uso externo: Relé de bloqueo del motor de arranque, Unidad de control de la red de a bordo, Unidad de control del motor, Conector de 10 pines, Conector de 10 pasadores |
| - |
|
30A |
Motor de arranque, Relé de bloqueo del motor de arranque, Unidad de control del motor, Relé de arranque 1, Relé de arranque 2 |
| - |
|
5A |
Sensor del ángulo de dirección |
| - |
|
7.5A |
Interruptor de soplador de aire exterior, Unidad de control de soplador de aire fresco (Sólo para vehículos sin sistema start-stop), Unidad de control de climatronic (Sólo para vehículos sin sistema start-stop), Unidad de control de aire acondicionado |
| - |
|
30A |
Conmutador de luces (Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)), Conmutador de luces antiniebla traseras (Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)), Conmutador de luces antiniebla y antiniebla (Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)) |
| - |
|
15A |
Faro delantero derecho (Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)) |
| - |
|
15A |
Faro delantero derecho (Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)), Relé de alarma antirrobo 1 (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)) (Sólo para vehículos con equipo de taxi), Faro delantero derecho (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)) (Sólo para vehículos con equipo de taxi), Relé interruptor de alarma antirrobo para señales de luces de carretera (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)) (Sólo para vehículos con equipamiento policial (UF5)), Faro delantero derecho (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)) (Sólo para vehículos con equipamiento policial (UF5)) |
| - |
|
30A |
Unidad de control para vehículos especiales |
| - |
|
10A |
Resistencia de calentamiento para boquilla de lavado izquierda, Resistencia de calentamiento para boquilla de lavado derecha, Motor del limpiaparabrisas trasero, Motor del limpiaparabrisas trasero en la puerta derecha, Motor del limpiaparabrisas trasero en la puerta izquierda |
| - |
|
30A |
Unidad de control para red de a bordo, Señal de tono alto, Señal de tono bajo, Relé de bocina, Conector de 10 polos |
| - |
|
30A |
Unidad de control para red de a bordo, Motor del limpiaparabrisas |
| - |
|
30A |
Unidad principal, Unidad de control con pantalla para sistema de audio con navegación |
| - |
|
25A |
Fusible 14 en caja de fusibles D, Fusible 17 en caja de fusibles D, Fusible 20 en caja de fusibles D, Fusible 24 en caja de fusibles D |
| - |
|
5A |
B270 Conexión (58s) en el mazo de cables del techo, B340 Conexión 1 (58d) en el mazo de cables principal, B341 Conexión 2 (58d) en el mazo de cables principal, B342 Conexión 3 (58d) en el mazo de cables principal, R51 Conexión (58b) en el mazo de cables de la puerta del conductor |
| - |
|
25A |
Unidad de control para red de a bordo, Señal de giro (clave 49), Semáforo (terminal 54) |
| - |
|
15A |
Conector de 10 polos (Sólo para vehículos con interfaz eléctrica para uso externo), Relé de alarma antirrobo 1 (Sólo para vehículos con equipo de taxi) (Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)), Señal de tono alto (Sólo para vehículos con equipo de taxi) (Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)), Relé de sirena de alarma (Sólo para vehículos con equipo de taxi) (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)), Señal de tono alto (Sólo para vehículos con equipo de taxi) (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)) |
| - |
|
5A |
Módulo transceptor de vigilancia interior 1, Módulo transceptor de vigilancia interior 2 |
| - |
|
10A |
Interruptor de luz de la Cruz Roja, Testigo de luz de la Cruz Roja |
| - |
|
15A |
Taxímetro (Sólo para vehículos con equipo de taxi), Mando a distancia de alarma antirrobo de taxi (Sólo para vehículos con equipo de taxi) |
| - |
|
10A |
Conmutador de bloqueo del diferencial del eje trasero, Vacuostato para el bloqueo del diferencial del eje trasero, Unidad de control del bloqueo del diferencial, Unidad de control de tracción total |
| - |
|
10A |
Conector de 6 pines (Sólo para vehículos con interfaz eléctrica para uso externo) (Sólo para vehículos con equipamiento policial (UF7)), Conector de 10 pines (Sólo para vehículos con equipamiento policial (UF5)), Conector de 12 pines (Sólo para vehículos con equipamiento policial (UF5)) |
| - |
|
5A |
Sensor de nivel y temperatura de aceite |
| - |
|
10A |
Interruptor de luz giratorio |
| - |
|
5A |
Unidad de control de asistencia al aparcamiento |
| - |
|
5A |
Interruptor regulador de velocidad |
| - |
|
5A |
Unidad de control del alcance de las luces |
| - |
|
10A |
Control de iluminación de instrumentos e interruptores, Unidad de control para el control del alcance de las luces, Motor de control del alcance de las luces izquierda, Motor de control del alcance de las luces derecha |
| - |
|
5A |
Pulsador de radio (Sólo para vehículos con equipamiento policial (UF5)), Pulsador de iluminación interior delantera conectado al final de carrera de puerta (Sólo para vehículos con equipamiento policial (UF5)), Pulsador de funcionamiento autónomo del motor (Sólo para vehículos con equipamiento policial (UF5)), Pulsador de apagado de las luces de circulación diurna (Sólo para vehículos con equipamiento policial (UF5)) |
| - |
|
15A |
Interruptor señal de taxi (Sólo para vehículos con equipo de taxi), Taxímetro (Sólo para vehículos con equipo de taxi), Antirrobo de taxi Mando a distancia de alarma antirrobo (Sólo para vehículos con equipo de taxi), Radio (Sólo para vehículos con equipo de taxi) |
| - |
|
5A |
Faro delantero izquierdo (Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)) |
| - |
|
30A |
Unidad de control para red de a bordo (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)), Luz baja (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)), Luz alta (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)), Luz de marcha atrás (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)) |
| - |
|
5A |
Relé de aislamiento del bus CAN |
| - |
|
5A |
Faro delantero derecho (Sólo para vehículos sin control automático de luces (interruptor de luces de 17 pines)) |
| - |
|
30A |
Unidad de control para red de a bordo (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)), Luz baja (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)), Luz alta (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)), Luces de circulación diurna (Sólo para vehículos con control automático de luces (interruptor de luces de 10 pines)) |
| - |
|
5A |
Unidad de control para electrónica de control de teléfonos móviles, Unidad de control para amplificador de voz |
| - |
|
7.5A |
Unidad de control para sistema multimedia, Sintonizador de TV |
| - |
|
7.5A |
Ver el esquema eléctrico de la lámpara interior: Unidad de control para red de a bordo, Luces laterales delanteras, Iluminación interior delantera y trasera, Luz de guantera, Iluminación del maletero, Espejos de cortesía iluminados, Molduras de acceso iluminadas, Espejo retrovisor interior con atenuación automática |
| - |
|
5A |
Conmutador del ventilador de aire fresco trasero, Unidad de control y visualización del Climatronic trasero, Unidad de control de ventilación de aire exterior trasera |
| - |
|
5A |
Espejo retrovisor interior con atenuación automática |
| - |
|
10A |
Unidad de control para red de a bordo, Elemento calefactor para retrovisor exterior del lado del conductor, Elemento calefactor para retrovisor exterior lado acompañante |
| - |
|
5A |
Sensor de lluvia y luz |
| - |
|
10A |
Sensor de alta presión, Sensor de contaminación del aire, Relé del sistema de aire acondicionado, Relé de la válvula de cierre del refrigerante |
| - |
|
7.5A |
Panel de mando y visualización para autocaravana, Módulo indicador de techo, Relé de acumulador de calor residual, Receptor de señales de radio para calefacción adicional, Receptor de señales de radio para calentador de agua adicional |
| - |
|
10A |
Panel de mando y visualización para autocaravana, Módulo indicador de techo, Relé de acumulador de calor residual, Receptor de señales de radio para calefacción adicional, Receptor de señales de radio para calentador de agua adicional |
| - |
|
7.5A |
Luces interiores y del maletero (Ver el esquema eléctrico de la lámpara interior) |
| - |
|
25A |
Unidad de control para asientos delanteros calefactables |
| - |
|
10A |
Tacógrafo (Sólo para vehículos sin sistema start-stop) |
| - |
|
30A |
Relé 2 para terminal de alimentación 15 |
| - |
|
5A |
Mando de regulación de los retrovisores exteriores, Conmutador de los retrovisores exteriores |
| - |
|
20A |
Unidad de control adicional para calentador de agua |
| - |
|
5A |
Panel de control y visualización de equipamiento de autocaravana, Relé calentador de agua adicional |
| - |
|
5A |
Cargador de a bordo, Unidad de control de acceso a Internet (Sólo para vehículos con unidad de control de acceso a internet) |
| - |
|
25A |
Unidad de control para techo corredizo |
| - |
|
25A |
Relé limpiafaros |
| - |
|
5A |
Tacógrafo |
| - |
|
5A |
Cable en espiral, Unidad de control multifunción en el volante |
| - |
|
20A |
Unidad de control para red de a bordo, Lámpara de luz antiniebla izquierda, Lámpara de luz antiniebla derecha |
| - |
|
5A |
Panel de control y visualización del equipamiento de autocaravana, Conector de 10 pines -T10bh/9- (Sólo para vehículos con interfaz eléctrica para uso externo), Conector de 10 pines -T10bj/10- (Sólo para vehículos con equipamiento policial (UF7 o UF5)), Unidad de control de acceso a Internet (Sólo para vehículos con unidad de control de acceso a internet) |
