Volkswagen California / Fusibles 2021

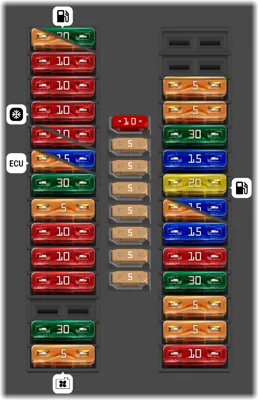

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
1 5A Ventilador del radiador
2 30A Unidad de control del ABS
4 10A Relé adicional de luz de freno, bombilla de luz de freno de alto nivel
5 10A Unidad de control de sensores de la palanca selectora, unidad mecatrónica para caja de cambios de doble embrague, solenoide de bloqueo de extracción de la llave de encendido
6 10A Unidad de control del ABS
7 5A Elemento calefactor para el respiradero del cárter
8 30A Parabrisas calefaccionado
9 5A Unidad de control del motor
9 15A Unidad de control del motor
10 10A Válvula solenoide de control de presión de carga, válvula solenoide de control de presión de carga 2, válvula de mariposa del colector de admisión, válvula de conmutación de la turbina
10 10A Válvula solenoide de control de presión de carga 2, solenoide para el circuito de refrigerante, válvula de conmutación de la turbina
11 10A Relé del embrague magnético, compresor del aire acondicionado
12 10A Válvula reguladora de presión de combustible, válvula de dosificación de combustible
13 10A Relé para el sistema de dosificación del agente reductor, unidad de suministro para el sistema de dosificación del agente reductor, tanque de agente reductor
14 5A Relé de la bomba de combustible, unidad de suministro de combustible
14 30A Unidad de control de la bomba de combustible, unidad de suministro de combustible
15 5A Interruptor de luces de reversa
16 5A Interruptor de luz de freno
17 5A Módulo de interruptor central 3 en el tablero de instrumentos
18 5A Relé del parabrisas calefaccionado
19 5A Módulo de medición de masa de aire, transmisor de posición del embrague
20 5A Unidad de control del motor
21 5A Tanque de agente reductor, unidad de control para el calentador del agente reductor
22 10A [Hasta junio de 2021]: Relé del calentador de refrigerante auxiliar, válvula de cierre de refrigerante del calentador, relé de la válvula del circuito de refrigerante del calentador auxiliar, válvula de cierre de refrigerante del calentador
23 10A Relé para el sistema de dosificación del agente reductor
24 5A Unidad de control de sensores de la palanca selectora, unidad mecatrónica para caja de cambios de doble embrague
25 5A Transmisor de nivel de aceite y temperatura de aceite
26 30A Parabrisas calefaccionado
27 10A Bomba de refrigeración del aire de carga, bomba para el enfriador de recirculación de gases de escape
28 15A Unidad de control para el transmisor de NOx, unidad de control 2 para el transmisor de NOx, unidad de control 3 para el transmisor de NOx, unidad de control 1 para el sensor de partículas
29 5A Válvula para el control de la presión de aceite, bomba auxiliar para calefacción
29 15A Válvula para el control de la presión de aceite, bomba de refrigeración del aire de carga, bomba para el enfriador de recirculación de gases de escape, bomba auxiliar para calefacción
30 20A Relé de la bomba de combustible, unidad de suministro de combustible
31 15A Sonda Lambda 1 antes del convertidor catalítico
32 30A Unidad de control del motor
33 5A Unidad de control automático del período de precalentamiento
34 5A Interfaz de diagnóstico del bus de datos

Segundo panel de fusibles del motor

Segundo panel de fusibles del motor
N°ADescripción
1 225A Alternador con regulador de voltaje [Para modelos con alternador con regulador de voltaje (140A/180A) y sin segunda batería]
2 125A Relé de contacto X; Fusibles en el portafusibles C: 55, 56, 57, 61; Relé de suministro de voltaje del terminal 15; Fusibles en el portafusibles C: 9, 10, 39, 40, 42, 43, 44, 46; Fusibles en el portafusibles C: 1, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 53, 60, 61
3 100A Fusibles en el portafusibles H: 1, 2. 3, 5, 6, 7, 8, 9, 10, 11, 12, 17, 18, 19, 20, 25, 26, 27, 28
4 80A Relé principal; Fusibles en el portafusibles B: 1, 7, 10, 12, 14, 16, 19, 21, 23, 25, 27, 28, 29, 31, 32, 33; Fusibles en el portafusibles B: 2, 4, 5, 6, 9, 11, 13, 18, 30, 34
5 60A Unidad de control ABS
6 125A Unidad de control de la dirección asistida
7 100A Ventilador del radiador [Para modelos con alternador con regulador de voltaje (140A/180A) y sin segunda batería], Fusible 1 en el portafusibles M [Para modelos con alternador con regulador de voltaje (140A/180A) y sin segunda batería]
8 100A Unidad de control automática del período de incandescencia [Para modelos con alternador con regulador de voltaje (140A/180A) y sin segunda batería], Relé del parabrisas calefaccionado [Para modelos con alternador con regulador de voltaje (140A/180A) y sin segunda batería], Fusibles en el portafusibles B: 8, 26
9 125A Relé adicional de la luz de giro trasera izquierda, Bombilla de la luz de giro montada en el techo izquierda, Relé adicional de la luz de giro trasera derecha, Bombilla de la luz de giro montada en el techo derecha, Fusibles en el portafusibles C: 2, 3, 4, 5, 6, 7, 8, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 38, 47, 48, 50, 51, 52, 54, 58
10 Conexión para la batería

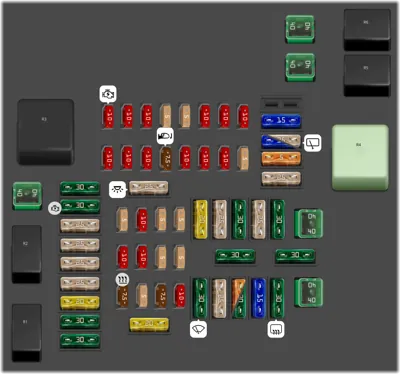

Panel de fusibles interior

Panel de fusibles interior
N°ADescripción
- 40A Unidad de control del soplador de aire fresco, Soplador de aire fresco
- 30A Módulo de interruptores para el asiento del acompañante [modelos con volante a la derecha], Unidad de control de ajuste del asiento del conductor [modelos con volante a la izquierda]
- 30A Módulo de interruptores para el asiento del acompañante [modelos con volante a la izquierda], Unidad de control de ajuste del asiento del conductor [modelos con volante a la derecha]
- 20A Interruptor de ajuste del soporte lumbar del asiento del acompañante, Interruptor de ajuste del soporte lumbar delantero izquierdo, Interruptor de ajuste del soporte lumbar delantero derecho
- 25A Unidad de control para vehículos especiales
- 25A Unidad de control para vehículos especiales
- 25A Unidad de control para vehículos especiales
- 25A Unidad de control para vehículos especiales
- 30A Relé de arranque 1, Relé de arranque 2, Motor de arranque
- 30A Fusible 15 en el portafusibles B, Fusible 17 en el portafusibles B, Fusible 20 en el portafusibles B, Fusible 24 en el portafusibles B
- 20A Unidad de control del calefactor auxiliar
- 7.5A Unidad de mando y visualización para el sistema de aire acondicionado trasero, Unidad de mando y visualización adicional 1, Controles de calefacción y aire acondicionado, Receptor de control remoto para calefactor auxiliar
- 5A Interruptor combinado de la columna de dirección
- 7.5A Relé de la bomba de circulación, Bomba de circulación
- 10A Conexión USB 1; Toma de carga USB para la fila de asientos 3, izquierda
- 30A Unidad de control de la red de a bordo, Motor del limpiaparabrisas
- 25A Faro delantero izquierdo
- 5A Motor de cierre eléctrico trasero izquierdo, Motor de cierre eléctrico trasero derecho
- 30A Fusibles 1, 2, 3 y 4 en el portafusibles K
- 15A Relé 2 de alimentación de tensión del terminal 15, Regleta de terminales eléctricos para uso externo TV
- 30A Unidad de control de la red de a bordo, Relé de la luneta trasera calefaccionada, Luneta trasera calefaccionada, Luneta trasera calefaccionada en la puerta de ala izquierda, Luneta trasera calefaccionada en la puerta de ala derecha
- 40A Unidad de control de la red de a bordo, Iluminación exterior
- 10A Tacógrafo
- 10A Interruptor combinado de la columna de dirección
- 5A Sensor de alarma antirrobo, Sensor de vigilancia interior 2, Bocina de alarma
- 5A Sensor de lluvia
- 30A Unidad de control de la puerta del conductor [modelos con volante a la izquierda], Unidad de control de la puerta del acompañante [modelos con volante a la derecha]
- 30A Unidad de control de la puerta del conductor [modelos con volante a la derecha], Unidad de control de la puerta del acompañante [modelos con volante a la izquierda]
- 5A Interfaz de diagnóstico del bus de datos
- 10A Conexión de diagnóstico
- 5A Interruptor giratorio de luces
- 5A Interruptor combinado de la columna de dirección
- 20A Unidad de control 1 para electrónica de información
- 25A Faro delantero derecho
- 30A Unidad de control para el calentador del agente reductor
- 25A Regleta de terminales eléctricos para uso externo
- 30A Unidad de control de la red de a bordo: Bocina o bocina de doble tono, Bocina de bajos
- 40A Unidad de control de la red de a bordo: Iluminación exterior
- 25A Unidad de control de la red de a bordo: Iluminación exterior, luces interiores, suministro interno
- 10A Unidad de control del airbag, Lámpara de advertencia de airbag desactivado en el lado del acompañante
- 10A Interruptor de ajuste de espejos, Regulador de control de alcance de faros, Interruptor del soplador de aire fresco trasero, Módulo de interruptores centrales en el tablero, Transmisor de nivel y temperatura de aceite, Transmisor de presión para el circuito de refrigerante, Unidad de control de ayuda al aparcamiento, Relé de la válvula de corte de refrigerante, Válvula de corte de refrigerante Climatronic, Relé 2 de alimentación de tensión, Faro delantero izquierdo, Faro delantero derecho, Conexión de diagnóstico, Elemento calefactor del eyector de lavado izquierdo, Elemento calefactor del eyector de lavado derecho
- 10A No asignado
- 7.5A Interruptor giratorio de luces, Botón del registrador de datos de accidentes, Interruptor combinado de la columna de dirección, Espejo interior, Tacógrafo, Unidad de control de crucero adaptativo, Relé 2 de alimentación de tensión del terminal 15, Memoria de datos de accidentes, Unidad de control para comunicación externa del vehículo, Cámara frontal para sistemas de asistencia al conductor, Espejo interior antideslumbrante automático
- 10A Unidad de control del bloqueo del diferencial, Interruptor de vacío para el bloqueo del diferencial trasero
- 10A Botón del registrador de datos de accidentes, Memoria de datos de accidentes, Unidad de control para bypass de encendido, Conector de 10 pines, Conector de 12 pines; [Solo para vehículos con equipamiento de taxi]: Taxímetro, Taxímetro de espejo, Radio bidireccional
- 10A Unidad de control de interfaz para telemática
- 5A Unidad de control de asistencia de cambio de carril, Unidad de control de asistencia de cambio de carril 2
- 10A Interruptor de encendido/arranque, Unidad de control de la red de a bordo, Unidad de control para vehículos especiales, Unidad de control del motor
- 10A Memoria de datos de accidentes
- 10A Unidad de control de interfaz para telemática
- 5A Unidad de control del módulo de llamada de emergencia y unidad de comunicación
- 5A tablero de instrumentos, Unidad de control en el tablero de instrumentos
- 10A Unidad de control del sistema de control de presión de neumáticos
- 10A Unidad de visualización para la unidad de control de mando e información frontal, Unidad de control del sistema de cámara de reversa, Amplificador de señal bidireccional para servicios de telefonía móvil/datos, Cámara de reversa, Compartimento de almacenamiento con interfaz para teléfono móvil
- 10A Unidad de control de la red de a bordo, espejo exterior calefaccionado
- 25A Unidad de control de asientos delanteros calefaccionados
- 5A Relé 1 de alimentación de tensión del terminal 75
- 15A Motor del limpiaparabrisas trasero
- 25A Motor del limpiaparabrisas de la puerta de ala trasera izquierda, Motor del limpiaparabrisas de la puerta de ala trasera derecha
- 15A Unidad de control de amortiguación controlada electrónicamente
- 40A Unidad de control de la red de a bordo: Cierre centralizado
- 40A Interruptor del soplador de aire fresco trasero: Soplador de aire fresco trasero; Unidad de control del soplador de aire fresco trasero: Soplador de aire fresco trasero
- Relé 2 de alimentación de tensión del terminal 15
- Relé de la bomba de circulación
- Relé de alimentación de tensión del terminal 15
- Relé de contacto X
- Relé adicional de la luz de giro trasera izquierda
- Relé adicional de la luz de giro trasera derecha
