Caja de fusibles en el motor SA
| N° | A | Descripción | |
|---|---|---|---|
| 3 | 100A | Relé de aislamiento de batería / Relé de carga de la segunda batería / Fusible 1 / Fusible 2 / Conexión positiva 14 en el mazo de cables principal | |
| 3 | 50A | Relé de aislamiento de batería / Relé de carga de la segunda batería / Fusible 1 / Fusible 2 / Conexión positiva 14 en el mazo de cables principal | |
| 4 | 125A | Conexión positiva en el mazo de cables del compartimento del motor | |
| 5 | 50A | Conexión positiva 11 en el mazo de cables principal | |
| 6 | 60A | Relé de bujías de incandescencia / Relé de la bomba de aire secundario | |
| 7 | 70A | Unidad de control del ventilador del radiador | |
| 7 | 80A | Unidad de control del ventilador del radiador | |
| 8 | 50A | Unidad de control del ventilador del radiador / Unidad de control del ventilador del radiador 2 | |
| 9 | 100A | Interruptor de encendido y arranque / Conexión positiva en el mazo de cables principal / Conexión positiva 3 en el mazo de cables principal / Conexión positiva 12 en el mazo de cables principal |

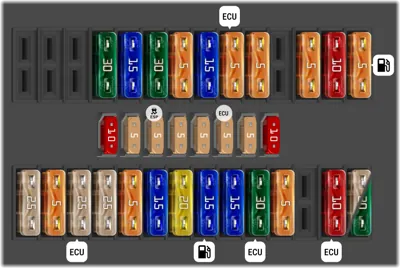

Caja de fusibles en el motor SD
| N° | A | Descripción | |
|---|---|---|---|
| 4 | 30A | Unidad de control ABS | |
| 5 | 15A | Unidad de control de la transmisión automática | |
| 6 | 30A | Unidad de control ABS | |
| 7 | 5A | Unidad de control del ventilador del radiador 2 | |
| 8 | 15A | Elemento de calefacción de la sonda Lambda 2 / Elemento de calefacción de la sonda Lambda 2, después del convertidor catalítico | |
| 9 | 5A | Unidad de control Motronik / relé de alimentación del terminal 30 / unidad de control del motor | |
| 10 | 5A | Relé de la bomba de aire secundaria / Relé de la bomba de refrigerante adicional / Válvula de recirculación de gases de escape / Electroválvula de control de presión de sobrealimentación / Electroválvula del depósito 1 / Aire secundario / Válvula de inyección Válvula de cambio del estrangulador / Bomba de diagnóstico del sistema de combustible | |
| 12 | 5A | Resistencia de calefacción del sistema de ventilación del cárter del motor | |
| 13 | 10A | Inyector para cilindro 4 / inyector para cilindro 5 / inyector para cilindro 6 | |
| 14 | 5A | Relé de la bomba de combustible / Unidad de control Motronik / Unidad de control del motor | |
| 15 | 10A | Interruptor de luces de reversa | |
| 16 | 5A | Medidor de flujo de aire | |
| 17 | 5A | Botón de desactivación de ASR y ESP / Unidad de control ABS | |
| 18 | 5A | Unidad de control de la red de a bordo | |
| 19 | 5A | Interruptor del pedal de embrague / Interruptor del pedal de freno | |
| 20 | 5A | Medidor de masa de aire / Unidad de control Motronik / unidad de control del sistema de inyección diésel / unidad de control del motor | |
| 21 | 5A | Válvula EGR | |
| 22 | 10A | Inyector para cilindro 1 / inyector para cilindro 2 / inyector para cilindro 3 / inyector para cilindro 4 | |
| 23 | 25A | Relé de la transmisión automática | |
| 24 | 5A | Interruptor multifunción | |
| 25 | 25A | Unidad de control Motronik / unidad de control del motor / bobina de encendido / bobina de encendido 4 con etapa de salida / bobina de encendido 5 con etapa de salida / bobina de encendido 6 con etapa de salida / fusible 13 en la caja de fusibles | |
| 26 | 25A | Bobina de encendido 1 con etapa de salida / bobina de encendido 2 con etapa de salida / bobina de encendido 3 con etapa de salida / fusible 22 en la caja de fusibles | |
| 27 | 5A | Relé de la bomba de refrigerante adicional | |
| 28 | 15A | Señal de tono alto | |
| 29 | 20A | Bomba de vacío del sistema de frenos | |
| 30 | 15A | Bomba de combustible / relé de la bomba de combustible / relé del acumulador de calor residual | |
| 31 | 15A | Elemento de calefacción de la sonda Lambda / elemento de calefacción de la sonda Lambda 1, después del convertidor catalítico | |
| 32 | 30A | Unidad de control del sistema de inyección diésel / Unidad de control del motor | |
| 33 | 5A | Sensor Hall / relé de bujías de incandescencia / relé de la bomba de refrigerante auxiliar | |
| 35 | 10A | Unidad de control Motronik / Unidad de control del motor / Válvula de control del árbol de levas del colector de admisión variable / Válvula reguladora de sincronización de la válvula de admisión 1 / Válvula reguladora de sincronización de la válvula de escape 1 | |
| 36 | 25A | Relé de bloqueo del arranque [desde enero de 2005 hasta enero de 2006] | |
| 36 | 30A | Relé de bloqueo del arranque [desde febrero de 2006] |
Relés del compartimiento del motor [Diesel 1.9.1]
![Relés del compartimiento del motor [Diesel 1.9.1]](/static/fusebox/volkswagen/caravelle/volkswagen_caravelle_2006_2.webp)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Unidad de control del embrague electromagnético | ||
| 2 | Relé de la bomba de combustible | ||
| 3 | Relé de bujías de precalentamiento | ||
| 4 | Relé de alimentación del Terminal 30 | ||
| 6 | Relé para desactivar el embrague electromagnético del compresor de aire acondicionado | ||
| 7 | Relé de transmisión automática | ||
| 8 | Unidad de control de la dirección asistida | ||
| 9 | Relé de la bomba de refrigerante adicional |
Relés del compartimento del motor [Gasolina 2.0.1]
![Relés del compartimento del motor [Gasolina 2.0.1]](/static/fusebox/volkswagen/caravelle/volkswagen_caravelle_2006_3.webp)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Unidad de control del embrague electromagnético | ||
| 2 | Relé de la bomba de combustible | ||
| 3 | Relé de la bomba de aire secundario | ||
| 4 | Relé de alimentación del terminal 30 | ||
| 5 | Relé de la bomba de combustible eléctrica II | ||
| 6 | Relé para desactivar el embrague electromagnético del compresor de aire acondicionado | ||
| 7 | Relé de la transmisión automática | ||
| 8 | Unidad de control de la dirección asistida | ||
| 9 | Relé de la bomba de refrigerante adicional |
Relés del compartimiento del motor [Diesel 2.5.1]
![Relés del compartimiento del motor [Diesel 2.5.1]](/static/fusebox/volkswagen/caravelle/volkswagen_caravelle_2006_4.webp)
| N° | A | Descripción | |
|---|---|---|---|
| 2 | Relé de la bomba de combustible | ||
| 3 | Relé de bujías de precalentamiento | ||
| 4 | Relé de alimentación de energía Terminal 30 | ||
| 6 | Relé de bloqueo de arranque | ||
| 7 | Relé de transmisión automática | ||
| 8 | Unidad de control de la dirección asistida | ||
| 9 | Relé de la bomba de refrigerante adicional |
Relés del compartimento del motor [Gasolina 3.2.1]
![Relés del compartimento del motor [Gasolina 3.2.1]](/static/fusebox/volkswagen/caravelle/volkswagen_caravelle_2006_5.webp)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Unidad de control del embrague electromagnético | ||
| 2 | Relé de alimentación del Terminal 30 | ||
| 3 | Relé de la bomba de aire secundaria | ||
| 4 | Relé de la bomba de combustible | ||
| 5 | Relé de la bomba de combustible eléctrica II / Relé de la bomba de refrigerante adicional | ||
| 6 | Relé para desactivar el embrague electromagnético del compresor de aire acondicionado | ||
| 7 | Relé de la transmisión automática | ||
| 8 | Unidad de control de la dirección asistida | ||
| 9 | Relé de interbloqueo del arranque |

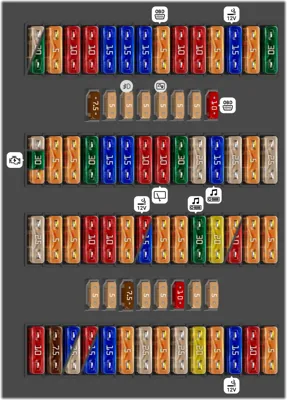

Caja de fusibles del compartimento de pasajeros SB y SC
| N° | A | Descripción | |
|---|---|---|---|
| - | 25A | Relé de corte del ventilador de aire fresco / Motor de control del ventilador trasero Bitron | |
| - | 30A | Relé de corte del ventilador de aire fresco / Motor de control del ventilador trasero Bitron | |
| - | 5A | Sensor de ángulo del volante | |
| - | 10A | Unidad de control de suministro de energía de a bordo | |
| - | 10A | Regulador de control de alcance de faros / motor actuador de control de alcance del faro izquierdo / motor actuador de control de alcance del faro derecho | |
| - | 15A | Bombilla de faro izquierdo de 2 filamentos / bombilla de luz de cruce izquierda | |
| - | 15A | Bombilla de faro izquierdo de 2 filamentos / bombilla de luz de carretera izquierda | |
| - | 15A | Unidad de control de suministro de energía de a bordo: luces interiores [solo para vehículos con consola de techo] | |
| - | 5A | Conector de diagnóstico, 16 pines | |
| - | 10A | Interruptor de luz de freno | |
| - | 10A | Interruptor de limpiaparabrisas intermitente / Interruptor de limpiaparabrisas trasero | |
| - | 5A | Luz de matrícula | |
| - | 15A | Encendedor de cigarrillos | |
| - | 5A | Unidad de control de airbag | |
| - | 30A | Interruptor del ventilador de aire fresco / Interruptor de aire acondicionado / Relé del calentador de líquido adicional / Motor de control del ventilador Bitron, delantero | |
| - | 7.5A | Interruptor de aire acondicionado / Interruptor de aire fresco/recirculación / Interruptor del ventilador de aire fresco trasero / Unidad de control Climatronic / Válvula reguladora del compresor de aire acondicionado | |
| - | 5A | Unidad de control de suministro de energía de a bordo | |
| - | 5A | Lámpara de control de luz antiniebla trasera / Lámpara de luz antiniebla izquierda | |
| - | 5A | Unidad de control para tablero de instrumentos | |
| - | 5A | Unidad de control para tablero de instrumentos / Unidad de control con pantalla para sistema de radio y navegación / Unidad de control de suministro de energía de a bordo / Radio / fusible 1 para vehículo especial / Conector, 10 pines, azul | |
| - | 5A | Bombilla de luz de estacionamiento izquierda / Bombilla de luz de freno y luz lateral izquierda | |
| - | 5A | Bombilla de luz de estacionamiento derecha / Bombilla de luz de freno y luz lateral derecha | |
| - | 10A | Unidad de control en tablero de instrumentos / Lámpara indicadora de airbag del pasajero delantero desactivado / Conector de diagnóstico, 16 pines | |
| - | 25A | Arrancador [solo para vehículos con transmisión manual y sin interfaz eléctrica, de enero de 2005 a enero de 2006] | |
| - | 30A | Arrancador [solo para vehículos con transmisión manual y sin interfaz eléctrica, desde febrero de 2006] | |
| - | 5A | Relé de enclavamiento del arrancador [solo para vehículos con transmisión manual e interfaz eléctrica] | |
| - | 5A | Sensor de ángulo del volante | |
| - | 5A | Interruptor de aire acondicionado / Interruptor de aire fresco/recirculación / Unidad de control Climatronic | |
| - | 30A | Interruptor de luces | |
| - | 15A | Bombilla de faro derecho de 2 filamentos / bombilla de luz de cruce derecha | |
| - | 15A | Lámpara indicadora de luz de carretera / Bombilla de 2 filamentos del faro derecho / Bombilla de luz de carretera del faro derecho | |
| - | 10A | Relé inversor doble | |
| - | 10A | Motor del limpiaparabrisas trasero / Motor del limpiaparabrisas trasero en la puerta batiente izquierda / Motor del limpiaparabrisas trasero en la puerta batiente derecha / Resistencia de calentamiento de la boquilla del lavaparabrisas izquierdo / Resistencia de calentamiento de la boquilla del lavaparabrisas derecho | |
| - | 30A | Unidad de control de suministro de energía de a bordo: bocina | |
| - | 25A | Unidad de control de suministro de energía de a bordo: motor del limpiaparabrisas | |
| - | 15A | Unidad de control con pantalla para sistema de navegación por radio / Unidad de control para receptor de información de tráfico / Radio | |
| - | 25A | Relé de transmisión automática / Fusible 3, 12, 14, 15, 16, 17, 19, 20 y 24 en la caja de fusibles D / Conexión positiva 1 en el mazo de cables del motor | |
| - | 5A | Iluminación de instrumentos | |
| - | 25A | Unidad de control de suministro de energía de a bordo: indicadores de dirección | |
| - | 25A | Toma TSU | |
| - | 5A | Módulo transmisor/receptor 2 para el sistema de monitoreo interior / Unidad de control de protección contra remolque y alarma antirrobo | |
| - | 5A | Ventilador adicional, derecho / Ventilador adicional, izquierdo | |
| - | 10A | Unidad de control de tracción total | |
| - | 10A | Conector, 6 pines, gris | |
| - | 5A | Sensor de nivel y temperatura de aceite | |
| - | 10A | Conexión positiva 6 en el mazo de cables principal (ventilador de techo) | |
| - | 15A | Toma de corriente de 12V 4 | |
| - | 5A | Unidad de control de ayuda al aparcamiento | |
| - | 5A | Unidad de control del volante multifunción | |
| - | 30A | Amplificador | |
| - | 20A | Bocina de alarma antirrobo / unidad de control central del sistema de confort / unidad de control de puerta corredera / unidad de control del portón trasero / unidad de control de puerta corredera derecha | |
| - | 5A | Relé de luz de freno adicional | |
| - | 10A | Relé de luz de freno adicional [solo para vehículos con TSP, desde octubre de 2005] | |
| - | 5A | Interruptor de control de crucero / Panel de control del volante | |
| - | 5A | Unidad de control de electrónica de control de telefonía móvil | |
| - | 5A | Unidad de control del indicador de posición de marcha | |
| - | 5A | Unidad de control con pantalla para sistema de navegación por radio / Unidad de control para electrónica de funcionamiento de telefonía móvil | |
| - | 7.5A | Unidad de control de suministro de energía de a bordo: luces interiores / Conexión positiva 1 en el mazo de cables principal | |
| - | 5A | Interruptor del ventilador de aire fresco trasero / Panel de control y visualización Climatronic trasero | |
| - | 5A | Espejo interior con atenuación automática | |
| - | 10A | Unidad de control de suministro de energía de a bordo: espejos exteriores calefaccionados | |
| - | 5A | Unidad de control de protección contra remolque y alarma antirrobo | |
| - | 5A | Sensor de alta presión / Sensor de calidad del aire | |
| - | 10A | Panel de control y visualización del calentador adicional / Relé del calentador auxiliar / Relé del acumulador de calor residual / Receptor de señal de radio del calentador de líquido adicional | |
| - | 7.5A | Conexión positiva en el mazo de cables del techo (luces interiores) | |
| - | 15A | Regulador de calefacción del asiento del conductor / Regulador de calefacción del asiento del pasajero delantero / Unidad de control de calefacción del asiento del conductor / Unidad de control de calefacción del asiento del pasajero delantero / Unidad de control de calefacción de los asientos delanteros [desde enero de 2006] | |
| - | 25A | Regulador de calefacción del asiento del conductor / Regulador de calefacción del asiento del pasajero delantero / Unidad de control de calefacción del asiento del conductor / Unidad de control de calefacción del asiento del pasajero delantero / Unidad de control de calefacción de los asientos delanteros [desde enero de 2006] | |
| - | 10A | Tacógrafo [solo para vehículos con tacógrafo] | |
| - | 15A | Toma de corriente de 12 V 2 [solo para Multivan sin tacógrafo y segunda batería] | |
| - | 15A | Bombilla de luz antiniebla izquierda / Bombilla de luz antiniebla derecha | |
| - | 5A | Interruptor de calefacción de espejos exteriores | |
| - | 25A | Unidad de control del calentador adicional | |
| - | 5A | Panel de control con temporizador y regulador de temperatura / Relé del calentador de líquido adicional | |
| - | 25A | Unidad de control del techo solar corredizo | |
| - | 20A | Relé del sistema de limpieza de faros | |
| - | 5A | Tacógrafo | |
| - | 15A | Toma de corriente de 12V 3 | |
| - | 10A | Unidad de control de suministro de energía de a bordo: luces de reversa en vehículos con transmisión automática | |
| - | 5A | Panel de control y visualización de equipamiento de camper / Vehículos especiales [ubicaciones de instalación para vehículos especiales / taxis] |
Caja de relés debajo del asiento izquierdo
| N° | A | Descripción | |
|---|---|---|---|
| 3 | Relé de aislamiento de batería | ||
| 4 | Vehículos especiales [Sitios de instalación para vehículos especiales / taxis] o [Solo para vehículos Camper] | ||
| 5 | Fusible para la unidad indicadora / Fusible del compartimento de refrigeración [según la configuración] / Fusible de la bomba de agua [según la configuración] | ||
| 6 | Vehículos especiales [Sitios de instalación para vehículos especiales / taxis] o [Solo para vehículos Camper] / Fusible para lámpara de lectura y luces interiores / Fusible del cargador [según la configuración] / Fusible para el accionamiento del techo convertible [según la configuración] | ||
| 7 | Fusible (5A) / Fusible del calefactor auxiliar (25A) / Fusible 1 del ventilador de suministro (30A) | ||
| 8 | Vehículos especiales [Sitios de instalación para vehículos especiales / taxis] o [Solo para vehículos Camper] |
Bloque de relevadores del compartimento de pasajeros 1
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Vehículos especiales [sitios de instalación para vehículos especiales / taxis] | ||
| 2 | Relevador del calentador de líquido adicional | ||
| 3 | Relevador de corte del ventilador de suministro | ||
| 4 | Relevador de descarga de contacto X | ||
| 5 | Relevador de inversor doble | ||
| 6 | Relevador de luz de freno adicional | ||
| 7 | Relevador del sistema de limpieza de faros | ||
| 8 | Relevador del calentador independiente / Relevador del acumulador de calor residual |
Bloque de relevadores 2 del habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Relevador del ventilador de aire fresco trasero | ||
| 2 | Unidad de control del volante multifunción, vehículos especiales [Sitios de instalación para vehículos especiales / taxis] | ||
| 3 | Unidad de control del volante multifunción, vehículos especiales [Sitios de instalación para vehículos especiales / taxis] | ||
| 4 | Relevador de conmutación I del ventilador de techo / Relevador de conmutación 2 del ventilador de techo, vehículos especiales [Sitios de instalación para vehículos especiales / taxis] | ||
| 5 | Unidad de control del bloqueo del diferencial | ||
| 6 | Relevador de la luz intermitente de advertencia | ||
| 7 | Fusible de la sirena (15 A) / Segundo fusible de la sirena (10 A) / Fusible de la luz intermitente de advertencia (10 A) / vehículos especiales [Sitios de instalación para vehículos especiales / taxis] | ||
| 8 | Vehículos especiales [Sitios de instalación para vehículos especiales / taxis] |
