Panel de fusibles del motor (bajo)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control ABS | |
| - | 20A | Señal de tono alto, Señal de tono bajo, Unidad de control de suministro de energía a bordo | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 5A | Unidad de control de suministro de energía a bordo | |
| - | 5A | [Para autos con transmisión automática]: Unidad de control de transmisión automática, Unidad mecatrónica caja de cambios DSG | |
| - | 15A | [Para autos con caja de cambios DSG]: Unidad de control de transmisión automática, Unidad mecatrónica caja de cambios DSG | |
| - | 30A | Unidad de control con pantalla para sistema de audio con navegación, Unidad principal; Unidad de control con pantalla para TV, sistema de audio y sistema de navegación [Para vehículos equipados para el mercado japonés] | |
| - | 30A | Unidad mecatrónica caja de cambios DSG | |
| - | 5A | Unidad de control de electrónica de la columna de dirección | |
| - | 10A | [Solo vehículos con motores BZB, CAWB, CCTA]: Regulador de presión de combustible, Bobinas de encendido con etapa de salida (cilindros 1 - 4); Válvula de dosificación de combustible [Solo autos con motores CBAA, CBAB, CBBB] | |
| - | 5A | Unidad de control para tablero de instrumentos | |
| - | 5A | Unidad de control para electrónica de operación de teléfono móvil, Transceptor de teléfono, Sintonizador de TV, Sintonizador de radio satelital digital | |
| - | 10A | Relé principal, Unidad de control del motor | |
| - | 30A | Unidad de control del motor | |
| - | 5A | Interfaz de diagnóstico de bus de datos | |
| - | 10A | [Solo vehículos con motores BZB, CAWB, CCTA]: Relé de purga continua de refrigerante, Válvula de cambio del enfriador EGR; Válvula solenoide de control de presión de sobrealimentación [Solo autos con motor diésel] | |
| - | 40A | Relé de calefacción de baja potencia | |
| - | 5A | Relé de calefacción de baja potencia, Relé de calefacción de alta potencia, Válvula solenoide del canister 1, Válvula ajustadora de posición del árbol de levas de admisión 1, Válvula de aletas de admisión | |
| - | 30A | Amplificador | |
| - | 5A | [Solo autos con motores CBAA, CBAB, CBBB]: Emisor de posición del pedal de embrague, Relé de bomba de combustible adicional, Regulador de presión de combustible, Relé de bomba de combustible | |
| - | 15A | [Solo vehículos con motores BZB, CAWB, CCTA]: Emisor de posición del pedal de embrague, Relé de bomba de combustible adicional, Regulador de presión de combustible, Relé de bomba de combustible | |
| - | 20A | Unidad de control de calefacción adicional | |
| - | 30A | Unidad de control del motor del limpiaparabrisas | |
| - | 10A | Unidad de control del ventilador del radiador, Unidad de control de bujías de incandescencia [Solo autos con motores CBAA, CBAB, CBBB], Relé de suministro de energía a la electrónica del motor [Solo vehículos con motores BZB, CAWB, CCTA] | |
| - | 10A | Elemento calefactor de la sonda lambda [Solo vehículos con motores BZB, CAWB, CCTA] | |
| - | 40A | Unidad de control de suministro de energía a bordo, Bombilla de luz lateral delantera izquierda, Bombilla de luz baja delantera derecha, Bombilla de luz alta delantera derecha, Bombilla de luz lateral trasera derecha (anillo exterior), Bombilla de luz lateral trasera izquierda (anillo interior) | |
| - | 40A | Unidad de control de suministro de energía a bordo, Bombilla de luz lateral delantera derecha, Bombilla de luz baja delantera izquierda, Bombilla de luz alta delantera izquierda, Bombilla de luz lateral trasera izquierda (anillo exterior), Bombilla de luz lateral trasera derecha (anillo interior) | |
| - | 60A | Elemento calefactor del parabrisas | |
| - | 50A | Unidad de control de bujías de incandescencia [Solo autos con motores CBAA, CBAB, CBBB], Motor de la bomba de aire secundaria | |
| - | 40A | Unidad de control de bujías de incandescencia [Solo autos con motores CBAA, CBAB, CBBB], Motor de la bomba de aire secundaria | |
| - | 50A | Unidad de control de suministro de energía a bordo (terminal de suministro 75) | |
| - | 50A | Unidad de control de suministro de energía a bordo (terminal de suministro 15) | |
| - | Relé de suministro de energía a la electrónica del motor | ||
| - | Relé de suministro de energía terminal 30 (motor diésel) | ||
| - | Relé de suministro de energía Motronic (motor de gasolina) | ||
| - | 150A | Generador | |
| - | 180A | Generador [Solo autos con un generador de 180 A, en una ruptura en el cable del generador] | |
| - | 80A | Motor de dirección asistida eléctrica | |
| - | 50A | Unidad de control del ventilador del radiador | |
| - | 60A | Fusible 12 a 17 en caja de fusibles C, Fusible 22 a 27 en caja de fusibles C, Fusible 28 en caja de fusibles C, Fusible 44 en caja de fusibles C, Fusible 46 en caja de fusibles C | |
| - | 80A | Fusible 29 a 31 en caja de fusibles C | |
| - | 70A | Fusible 32 a 37 en caja de fusibles C | |
| - | 60A | Relé de carga de segunda batería, Relé de calefacción de alta potencia, Fusible 38 en caja de fusibles C, Fusible 43 en caja de fusibles C, Fusible 45 en caja de fusibles C | |
| - | 40A | Unidad de control ABS |

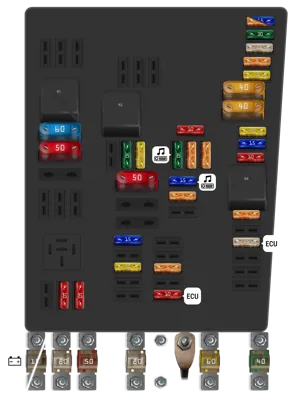

Panel de fusibles del motor (alto)
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Unidad de control de transmisión automática, Unidad mecatrónica de la caja de cambios DSG | |
| - | 15A | Unidad de control de transmisión automática, Unidad mecatrónica de la caja de cambios DSG | |
| - | 30A | Unidad de control ABS | |
| - | 25A | Unidad de control de reconocimiento de remolque | |
| - | 5A | Unidad de control de suministro de energía a bordo | |
| - | 20A | Señal de tono alto, Señal de tono bajo | |
| - | 20A | Bobinas de encendido con etapa de salida [BLV, BWS] | |
| - | 15A | Regulador de presión de combustible [BLV, BWS] | |
| - | 10A | Unidad de control del ventilador del radiador, Válvula solenoide del filtro de carbón activado 1, Válvula ajustadora del árbol de levas de admisión 1, Válvula ajustadora del árbol de levas de escape 1 | |
| - | 5A | Relé de bomba de circulación | |
| - | 25A | Unidad de control del motor | |
| - | 10A | Bomba de circulación | |
| - | 5A | Unidad de control de la electrónica de la columna de dirección | |
| - | 5A | Unidad de control para el tablero de instrumentos | |
| - | 30A | Amplificador | |
| - | 15A | Unidad principal; Unidad de control con pantalla para sistema de audio con navegación; Unidad de control con pantalla para TV, sistema de audio y sistema de navegación [Japón] | |
| - | 5A | Unidad de control para la electrónica operativa del teléfono móvil, Transceptor de teléfono, Sintonizador de TV, Sintonizador de radio satelital digital | |
| - | 5A | Interfaz de diagnóstico de bus de datos | |
| - | 10A | Relé de suministro de energía Motronic, Unidad de control del motor | |
| - | 20A | Unidad de control del calefactor adicional | |
| - | 30A | Unidad de control del motor del limpiaparabrisas | |
| - | 15A | Elemento calefaccionado de la sonda lambda, Elemento calefaccionado de la sonda lambda 2 | |
| - | 20A | Relé para operación en modo de calefacción independiente | |
| - | 10A | Bomba de diagnóstico del sistema de combustible | |
| - | 10A | Elemento calefaccionado de la sonda lambda 1 después del convertidor catalítico, Elemento calefaccionado de la sonda lambda 2 después del convertidor catalítico | |
| - | 40A | Unidad de control de suministro de energía a bordo, Bombilla de luz lateral delantera derecha, Bombilla de luz de cruce izquierda, Bombilla de luz de carretera izquierda, Bombilla de luz lateral trasera izquierda (anillo exterior), Bombilla de luz lateral trasera derecha (anillo interior) | |
| - | 40A | Unidad de control de suministro de energía a bordo, Bombilla de luz lateral delantera izquierda, Bombilla de luz de cruce derecha, Bombilla de luz de carretera derecha, Bombilla de luz lateral trasera derecha (anillo exterior), Bombilla de luz lateral trasera izquierda (anillo interior) | |
| - | 50A | Unidad de control de suministro de energía a bordo (terminal de suministro 15) | |
| - | 60A | Elemento calefaccionado del parabrisas | |
| - | 50A | Unidad de control de suministro de energía a bordo (terminal de suministro 75) | |
| - | Puente | ||
| - | Relé de válvula de cierre de gas | ||
| - | Relé de purga de refrigerante después de apagar el motor | ||
| - | Relé principal | ||
| - | 150A | Generador | |
| - | 180A | Generador [Solo coches con un generador de 180 A, en una interrupción en el cable del generador] | |
| - | 80A | Motor de dirección asistida eléctrica | |
| - | 50A | Unidad de control del ventilador del radiador | |
| - | 80A | Fusible 32 a 37 en la caja de fusibles C | |
| - | 60A | Fusible 29 a 31 en la caja de fusibles C | |
| - | 40A | Unidad de control ABS |

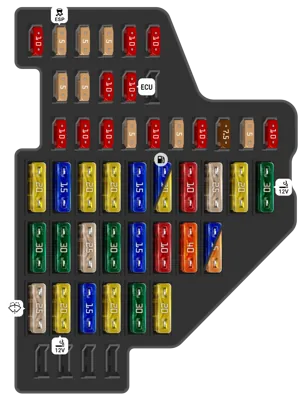

Panel de fusibles interior (a la izquierda)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Interruptor de cortina de ventana trasera, Motor de cortina de ventana trasera | |
| 2 | 5A | Botón de desactivación ASR y ESP, Botón AUTO HOLD, Unidad de control ABS, Unidad de control de freno de estacionamiento electromecánico | |
| 3 | 5A | Interruptor de luz, Interruptor de luz de freno, Sensor de nivel y temperatura de aceite, Unidad de control de dirección asistida | |
| 4 | 5A | Unidad de control de amortiguación controlada electrónicamente, Unidad de control de reconocimiento de remolque, Faros adaptativos y unidad de control de regulación de alcance de faros, Toma de diagnóstico | |
| 5 | 10A | Interruptor y regulador de intensidad del tablero de instrumentos, Regulador de alcance de faros; Unidad de control de faro izquierdo, Motor actuador de control de alcance de faro izquierdo, Motor actuador de control de alcance de faro derecho | |
| 6 | 10A | Unidad de control de tracción en las ruedas | |
| 7 | 5A | Unidad de control en el panel de instrumentos, Interfaz de diagnóstico de bus de datos | |
| 8 | 5A | Unidad de control de faro derecho | |
| 9 | 10A | Unidad de control de airbag, Unidad de control de reconocimiento de ocupación del asiento, Lámpara indicadora de airbag del pasajero delantero desactivado | |
| 10 | 10A | Interruptor Tiptronic, Medidor de masa de aire, Unidad de control de bomba de combustible, Unidad de control del motor, Relé de suministro de energía 2 Motronic [BLV, BWS] | |
| 12 | 10A | Unidad de control de la puerta del conductor, Unidad de control de la puerta del pasajero delantero | |
| 13 | 10A | Interruptor de luz, Interruptor Tiptronic, Toma de diagnóstico | |
| 14 | 10A | Relé de sirena de alarma [solo para mercados de EE. UU.], Sirena de alarma | |
| 15 | 5A | Unidad de control de suministro de energía a bordo (30g), Módulo de transmisión/recepción de monitor interior 1 | |
| 16 | 10A | Interruptor de encendido electrónico, Unidad de control de bloqueo de columna de dirección electrónica | |
| 17 | 5A | Unidad de control ABS, Botón de freno de estacionamiento electromecánico | |
| 18 | 10A | Resistencia de calefacción de ventilación del cárter [países de clima frío] | |
| 19 | 7.5A | Unidad de control de crucero adaptativo, Unidad de control de asistencia de estacionamiento, Unidad de control de asistencia de mantenimiento de carril, Unidad de control de dirección de asistencia de estacionamiento | |
| 20 | 5A | Panel de control de abridor de puerta de garaje [excepto para vehículos con volante a la derecha] | |
| 21 | 10A | Espejo interior electrocrómico, Interruptor de ajuste de asiento calefaccionado trasero izquierdo, Interruptor de ajuste de asiento calefaccionado trasero derecho, Sensor de alta presión, Sensor de calidad del aire, Relé de soplador de aire fresco, Resistencia de calefacción de boquilla de lavado izquierda, Resistencia de calefacción de boquilla de lavado derecha, Interruptor de ventilación de asiento | |
| 22 | 20A | Unidad de control de freno de estacionamiento electromecánico | |
| 23 | 15A | Unidad de control de reconocimiento de remolque | |
| 24 | 20A | Unidad de control de freno de estacionamiento electromecánico | |
| 25 | 20A | Unidad de control de reconocimiento de remolque | |
| 26 | 15A | Unidad de control de amortiguación electrónica | |
| 27 | 15A | Unidad de control de bomba de combustible [Solo coches con motores de gasolina] | |
| 27 | 20A | [Solo vehículos con motores diésel]: Relé de bomba de combustible, Relé de bomba de combustible eléctrica 2, Relé de bomba de combustible adicional | |
| 28 | 10A | Unidad de control de puerta trasera izquierda, Unidad de control central para sistemas de conveniencia | |
| 29 | 25A | Unidad de control para calefacción de asientos traseros | |
| 30 | 20A | Unidad de control de techo corredizo | |
| 31 | 30A | Inversor con toma, 12V - 230V; Inversor con toma, 12V - 115V [solo para mercados americanos] | |
| 32 | 30A | Unidad de control de suministro de energía a bordo (calefacción de ventana trasera) | |
| 33 | 30A | Relé del sistema de limpieza de faros, Bomba de lavado de faros | |
| 34 | 25A | Unidad de control para asientos delanteros calefaccionados | |
| 35 | 30A | Unidad de control de puerta trasera izquierda, Unidad de control de puerta trasera derecha | |
| 36 | 15A | Interruptor de ajuste de soporte lumbar del asiento del conductor, Botón de ajuste del ángulo del cojín del asiento, Botón de ajuste del respaldo del asiento | |
| 37 | 10A | Sensor de campo magnético para brújula, Sensor de lluvia y luz, Unidad de control Climatronic, Unidad de control del sistema de aire acondicionado, Unidad de control de cámara de reversa, Receptor de señal de radio para calentador de líquido adicional | |
| 38 | 40A | Relé de soplador de aire fresco, Unidad de control de soplador de aire fresco (Climatronic), Unidad de control de aire acondicionado (Climatic) | |
| 39 | 15A | [Solo coches con transmisión automática de 6 velocidades]: Interruptor multifunción, Unidad de control de transmisión automática | |
| 39 | 5A | Interruptor de luz de reversa, Unidad mecatrónica de caja de cambios DSG | |
| 40 | 25A | Relé de carga de segunda batería, Bomba de lavado | |
| 41 | 20A | Encendedor de cigarrillos, Encendedor de cigarrillos trasero | |
| 42 | 15A | Toma 12 V | |
| 43 | 20A | Unidad de control de calefacción adicional [solo con segunda batería] | |
| 44 | 30A | Unidad de control de puerta del pasajero delantero | |
| 45 | 20A | Relé para operación en modo de calefacción independiente [solo con segunda batería] |
Panel de fusibles interior (a la derecha)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | [Vehículos con volante a la derecha]: Unidad de control de reconocimiento de remolque | |
| 1 | 30A | [Vehículos con volante a la izquierda]: Unidad de control de la tapa del compartimento de equipaje [Solo para Variant] | |
| 2 | 15A | [Vehículos con volante a la derecha]: Unidad de control de reconocimiento de remolque | |
| 2 | 30A | [Vehículos con volante a la izquierda]: Unidad de control 2 para la tapa del compartimento de equipaje [Solo para Variant] | |
| 3 | 15A | [Vehículos con volante a la derecha]: Unidad de control de reconocimiento de remolque | |
| 3 | 30A | [Vehículos con volante a la izquierda]: Unidad de control de persiana del techo solar [Solo para Variant] | |
| 4 | 15A | Unidad de control de amortiguación electrónica [Vehículos con volante a la izquierda] | |
| 13 | Vehículos especiales | ||
| 14 | Vehículos especiales | ||
| 15 | Vehículos especiales | ||
| 16 | Cargador para radio portátil, Cargador 2 para radio portátil, Cargador para linterna de bolsillo 2 | ||
| 17 | Vehículos especiales | ||
| 18 | Vehículos especiales | ||
| 19 | Vehículos especiales | ||
| 20 | Vehículos especiales | ||
| 21 | Vehículos especiales | ||
| 22 | Vehículos especiales | ||
| 23 | Vehículos especiales | ||
| 24 | Vehículos especiales |
Bloque de relés en la unidad de control de la red a bordo
| N° | A | Descripción | |
|---|---|---|---|
| - | Terminal 15 de alimentación del relé 2 | ||
| - | Relé del espejo exterior calefaccionado | ||
| - | Terminal 30 de alimentación del relé 2 | ||
| - | Relé de calefacción de la ventana trasera | ||
| - | Relé de bocina de dos tonos, Relé de bocina | ||
| - | Relé 1 de la bomba de lavado dual | ||
| - | Relé 2 de la bomba de lavado dual | ||
| - | Relé de alivio de contacto X |
