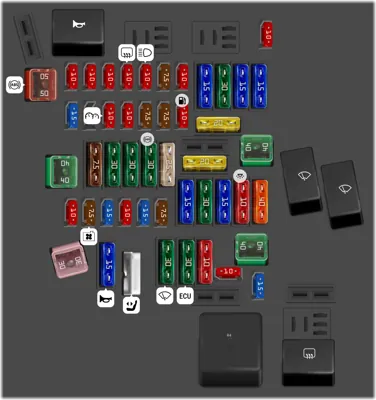

Fusiblera del habitáculo debajo del volante

N°	A	Descripción
-		Bocina
-		Relé de alimentación del terminal 30
-		Relé de la luneta térmica trasera
-		Relé del motor de los limpiaparabrisas
-		Relé del motor de los limpiaparabrisas
1	-	no usado
2	10A	Unidad de control electrónico de la columna de dirección
3	50A	Unidad de control ABS
4	10A	Unidad de control del bloqueo del diferencial. Unidad de control de la tracción de las ruedas [según la configuración]
5	10A	Interfaz de diagnóstico del bus de datos
6	10A	Sensor de monitoreo interior. Sensor de monitoreo interior 3 [para vehículos con alarma de seguridad y sistemas de monitoreo interior delantero y trasero]
7	10A	Relé de la luneta térmica trasera. Unidad de control del aire acondicionado. Receptor de señal de radio para calefacción auxiliar
8	10A	Interruptor giratorio de luces. Sensor de humedad, lluvia y luz. Conector de diagnóstico
9	7.5A	Tacógrafo
10	10A	Panel de control del sistema multimedia. Pantalla para la unidad de información, visualización y operación frontal [según la configuración]
11	15A	Relé de superestructuras especiales
12	30A	Unidad de control electrónico de información 1
13	15A	Unidad de control de la transmisión automática
14	15A	Unidad de control de advertencia de marcha atrás
15	15A	Unidad de control del sensor de la palanca selectora
16	-	no usado
17	10A	Módulo de llamada de emergencia y unidad de control de comunicación. Cuadro de instrumentos
18	10A	Cámara de visión trasera. Cámara de asistencia para remolque [para vehículos con cabina doble/vehículos de plataforma]
19	7.5A	Relé de alimentación del terminal 30
20	7.5A	Compartimento de almacenamiento con interfaz de teléfono móvil. Unidad de control de estabilización de transmisión y recepción
21	10A	Relé de la bomba de combustible
22	20A	Elemento calefactor de la luneta trasera para la puerta del ala izquierda [para furgoneta/vehículo utilitario]
23	40A	Unidad de control de la alimentación de a bordo
24	7.5A	Sirena de alarma
25	30A	Unidad de control de la puerta del conductor
26	30A	Unidad de control de la alimentación de a bordo
27	30A	Unidad de control ABS
28	25A	Bloque de terminales eléctricos para uso externo
29	-	no usado
30	20A	Elemento calefactor de la luneta trasera, puerta del ala derecha [para furgoneta/vehículo utilitario]
31	40A	Unidad de control de la alimentación de a bordo
32	10A	Interruptor de la luz de freno
33	7.5A	Unidad de control del ventilador del radiador. Ventilador del radiador. Unidad de control del ventilador del radiador 2 [según la configuración]
34	15A	Módulo del medidor de masa de aire [según la configuración]. Sonda lambda 1 delante del catalizador. Unidad de control del sensor de NOx. Unidad de control del sensor de partículas de hollín 1 Unidad de control del sensor de NOx 2
35	10A	Válvula dosificadora de combustible
36	15A	Bomba del enfriador de aire de carga [según la configuración]. Bomba del radiador de recirculación de gases de escape [según la configuración]. Válvula de control de presión de aceite. Bomba de circulación del calentador
37	7.5A	Resistencia calefactora para el sistema de ventilación del cárter. Unidad de control de las bujías de precalentamiento. Módulo del medidor de masa de aire
38	15A	Relé de la luz rotativa
39	30A	Unidad de control de la puerta del acompañante delantero. Unidad de control de la puerta trasera derecha
40	15A	Unidad de control electrónico de la columna de dirección [para vehículos con volante multifunción]
41	10A	Relé de iluminación interior
42	40A	Unidad de control de la alimentación de a bordo
43	30A	Unidad de control de la alimentación de a bordo
44	15A	Relé de la bocina. Señal de tono alto. Señal de tono bajo
45		Interruptor para el ajuste del soporte lumbar, asiento delantero izquierdo.
46	30A	Relé del motor del limpiaparabrisas 1. Relé del motor del limpiaparabrisas 2
47	30A	Unidad de control del motor
48	10A	Sensor de nivel y temperatura del aceite. Válvula solenoide de control de la presión de carga. Válvula de la aleta de escape. Válvula de la aleta de admisión. Válvula de derivación de enfriamiento de la recirculación de los gases de escape
49	10A	Relé de dosificación del agente reductor. Sensor de calidad del agente reductor. Módulo de suministro para el sistema de dosificación del agente reductor
50	40A	Unidad de control del ventilador de aire fresco
51	-	no usado
52	15A	Unidad de control de la luz rotativa
53	-	no usado

Caja de fusibles B -SB-, debajo del asiento delantero izquierdo

N°	A	Descripción
1	40A	Unidad de control para ventilador adicional para aire acondicionado
2	60A	Inversor con enchufe, 12V/230V
3	40A	Unidad de control para ventilador adicional 2 para aire acondicionado
4	50A	Relé de parabrisas calefaccionado / Elemento calefaccionado del parabrisas
5	15A	Panel de control de calefacción/aire acondicionado
6	20A	Enchufe 4 12 V [para coches sin una segunda batería] / Enchufe 5 12 V [para coches sin una segunda batería] / Enchufe 6 12 V [para coches sin una segunda batería] / Fusible 7 en caja de fusibles D [para coches con una segunda batería]
7	15A	Punto de conexión 3 del elevador trasero [Opcional]
8	30A	Unidad de control para vehículos especiales
9	20A	Cargador, 230 V o 110 V/12 V [para coches con una segunda batería] / Enchufe 12 V [para coches sin una segunda batería] / Enchufe 12 V 2 [para coches sin una segunda batería] / Enchufe 12 V 3 [para coches sin una segunda batería] / Enchufe 12 V [para coches sin una segunda batería] / Fusible 5 en caja de fusibles D
10	20A	Unidad de control de calefacción adicional
11	20A	Unidad de control del asiento delantero derecho con función de masaje
12	15A	Relé de cambio 1 ventilador de techo [para coches sin una segunda batería] / Ventilador de techo
13	20A	Unidad de control del asiento delantero izquierdo con función de masaje
14	10A	Unidad de control de monitoreo de presión de neumáticos
15	10A	Unidad de control de sensores de la palanca selectora
16	10A	Relé para sistema de dosificación de agente reductor [Opcional] / Relé para bomba de vacío [Opcional]
17	10A	Relé de bomba de circulación / Bomba de circulación
18	10A	Unidad de control del motor
21	15A	Conector, 17 pines / Motor del limpiaparabrisas trasero en puerta con bisagra izquierda
22	15A	Interfaz de diagnóstico de bus de datos / Interruptor de extracción giratorio para señales especiales [vehículos con equipamiento especial para la policía] / Punto de conexión en pilar A izquierdo para vehículos especiales [vehículos con equipamiento especial para la policía]
24	10A	Regulador de control de alcance de faros / Tacógrafo / Faro delantero izquierdo / Faro delantero derecho / Enchufe de diagnóstico / Elemento calefaccionado de calefacción adicional de aire
25	30A	Fusible 21 en caja de fusibles B / Fusible 58 en caja de fusibles B
26	20A	Punto de conexión 3 del elevador trasero [Opcional] / Punto de conexión 3 de la plataforma volquete con descarga en tres direcciones [Opcional]
27	10A	Unidad de control de control de crucero adaptativo / Unidad de control de monitoreo de punto ciego / Unidad de control de monitoreo de punto ciego 2 / Cámara frontal para sistemas de asistencia al conductor
28	30A	Fusible 22 en caja de fusibles B / Fusible 59 en caja de fusibles B
29	10A	Unidad de control ABS
30	7.5A	Relé de arranque 1 / Relé de arranque 2 / Sensor de posición del pedal del embrague [Opcional] /
31	10A	Botón de desactivación de ASR y ESP / Interruptor giratorio de luz / Interruptor de luz de reversa / Unidad de control de sensores de la palanca selectora
32	7.5A	Unidad de control de luz de advertencia de reversa
33	10A	Sensor de calidad del aire [para coches con aire acondicionado] / Sensor de presión en circuito de refrigerante [para coches con aire acondicionado] / Conector, 12 pines [para coches con telemática]
34	7.5A	Indicador de desactivación del airbag del pasajero delantero / Unidad de control del airbag
35	10A	Unidad de control del sistema de asistencia de estacionamiento
37	10A	Relé para complementos especiales, cl. 15
38	30A	Relé de arranque 1 / Relé de arranque 2 / Fusible 18 en caja de fusibles B / Arranque
41	50A	Relé 2 para parabrisas calefaccionado / Elemento calefaccionado del parabrisas
42	30A	Unidad de control para vehículos especiales
43	30A	Unidad de control para vehículos especiales
44	30A	Unidad de control de reconocimiento de remolque
45	30A	Unidad de control de reconocimiento de remolque
46	30A	Unidad de control de reconocimiento de remolque
47	30A	Unidad de control de reconocimiento de remolque
48	30A	Unidad de control para calefacción de agente reductor [Opcional]
49	30A	Unidad de control para vehículos especiales
50	30A	Relé de bomba de combustible / Módulo de suministro de combustible
51	10A	Conector, 12 pines [para coches con telemática]
52	10A	Unidad de control del motor / Unidad de control ABS
53	7.5A	Unidad de control de monitoreo de batería
58	15A	Conector, 17 pines / Motor del limpiaparabrisas trasero en puerta con bisagra derecha
59	10A	Botón de grabadora de datos de emergencia [vehículos con equipamiento especial para la policía] / Grabadora de datos de emergencia [vehículos con equipamiento especial para la policía] /
