Caja de fusibles B -SB-, debajo del asiento delantero izquierdo
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 40A | Unidad de control para ventilador adicional para aire acondicionado | |
| 2 | 60A | Inversor con enchufe, 12V/230V | |
| 3 | 40A | Unidad de control para ventilador adicional 2 para aire acondicionado | |
| 4 | 50A | Relé de parabrisas calefaccionado / Elemento calefaccionado del parabrisas | |
| 5 | 15A | Panel de control de calefacción/aire acondicionado | |
| 6 | 20A | Enchufe 4 12 V [para coches sin una segunda batería] / Enchufe 5 12 V [para coches sin una segunda batería] / Enchufe 6 12 V [para coches sin una segunda batería] / Fusible 7 en caja de fusibles D [para coches con una segunda batería] | |
| 7 | 15A | Punto de conexión 3 del elevador trasero [Opcional] | |
| 8 | 30A | Unidad de control para vehículos especiales | |
| 9 | 20A | Cargador, 230 V o 110 V/12 V [para coches con una segunda batería] / Enchufe 12 V [para coches sin una segunda batería] / Enchufe 12 V 2 [para coches sin una segunda batería] / Enchufe 12 V 3 [para coches sin una segunda batería] / Enchufe 12 V [para coches sin una segunda batería] / Fusible 5 en caja de fusibles D | |
| 10 | 20A | Unidad de control de calefacción adicional | |
| 11 | 20A | Unidad de control del asiento delantero derecho con función de masaje | |
| 12 | 15A | Relé de cambio 1 ventilador de techo [para coches sin una segunda batería] / Ventilador de techo | |
| 13 | 20A | Unidad de control del asiento delantero izquierdo con función de masaje | |
| 14 | 10A | Unidad de control de monitoreo de presión de neumáticos | |
| 15 | 10A | Unidad de control de sensores de la palanca selectora | |
| 16 | 10A | Relé para sistema de dosificación de agente reductor [Opcional] / Relé para bomba de vacío [Opcional] | |
| 17 | 10A | Relé de bomba de circulación / Bomba de circulación | |
| 18 | 10A | Unidad de control del motor | |
| 21 | 15A | Conector, 17 pines / Motor del limpiaparabrisas trasero en puerta con bisagra izquierda | |
| 22 | 15A | Interfaz de diagnóstico de bus de datos / Interruptor giratorio extraíble para señales especiales [vehículos con equipamiento especial para la policía] / Punto de conexión en el pilar A izquierdo para vehículos especiales [vehículos con equipamiento especial para la policía] | |
| 24 | 10A | Regulador de control de alcance de faros / Tacógrafo / Faro delantero izquierdo / Faro delantero derecho / Toma de diagnóstico / Elemento calefaccionado del calentador de aire adicional | |
| 25 | 30A | Fusible 21 en caja de fusibles B / Fusible 58 en caja de fusibles B | |
| 26 | 20A | Punto de conexión 3 del elevador trasero [Opcional] / Punto de conexión 3 de la plataforma de volcado con descarga en tres direcciones [Opcional] | |
| 27 | 10A | Unidad de control de control de crucero adaptativo / Unidad de control de monitoreo de punto ciego / Unidad de control de monitoreo de punto ciego 2 / Cámara frontal para sistemas de asistencia al conductor | |
| 28 | 30A | Fusible 22 en caja de fusibles B / Fusible 59 en caja de fusibles B | |
| 29 | 10A | Unidad de control ABS | |
| 30 | 7.5A | Relé de arranque 1 / Relé de arranque 2 / Sensor de posición del pedal del embrague [Opcional] / | |
| 31 | 10A | Botón de desactivación de ASR y ESP / Interruptor giratorio para luz / Interruptor de luz de reversa / Unidad de control de sensores de la palanca selectora | |
| 32 | 7.5A | Unidad de control de luz de advertencia de reversa | |
| 33 | 10A | Sensor de calidad del aire [para coches con aire acondicionado] / Sensor de presión en el circuito de refrigerante [para coches con aire acondicionado] / Conector, 12 pines [para coches con telemática] | |
| 34 | 7.5A | Indicador de desactivación del airbag del pasajero delantero / Unidad de control del airbag | |
| 35 | 10A | Unidad de control del sistema de asistencia de estacionamiento | |
| 37 | 10A | Relé para accesorios especiales, cl. 15 | |
| 38 | 30A | Relé de arranque 1 / Relé de arranque 2 / Fusible 18 en caja de fusibles B / Arranque | |
| 41 | 50A | Relé 2 para parabrisas calefaccionado / Elemento calefaccionado del parabrisas | |
| 42 | 30A | Unidad de control para vehículos especiales | |
| 43 | 30A | Unidad de control para vehículos especiales | |
| 44 | 30A | Unidad de control de reconocimiento de remolque | |
| 45 | 30A | Unidad de control de reconocimiento de remolque | |
| 46 | 30A | Unidad de control de reconocimiento de remolque | |
| 47 | 30A | Unidad de control de reconocimiento de remolque | |
| 48 | 30A | Unidad de control para calefacción de agente reductor [Opcional] | |
| 49 | 30A | Unidad de control para vehículos especiales | |
| 50 | 30A | Relé de bomba de combustible / Módulo de suministro de combustible | |
| 51 | 10A | Conector, 12 pines [para coches con telemática] | |
| 52 | 10A | Unidad de control del motor / Unidad de control ABS | |
| 53 | 7.5A | Unidad de control para monitoreo de batería | |
| 58 | 15A | Conector, 17 pines / Motor del limpiaparabrisas trasero en puerta con bisagra derecha | |
| 59 | 10A | Botón de grabadora de datos de emergencia [vehículos con equipamiento especial para la policía] / Grabadora de datos de emergencia [vehículos con equipamiento especial para la policía] / |
Caja de fusibles D -SD-, debajo del asiento delantero izquierdo
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | Unidad de control para vehículos especiales [para coches con una segunda batería] | |
| 3 | 30A | Unidad de control para vehículos especiales [para coches con una segunda batería] | |
| 5 | 20A | Toma de 12V [para coches con una segunda batería] / Toma de 12V 2 [para coches con una segunda batería] / Toma de 12V 3 [para coches con una segunda batería] / Toma de 12V [para coches con una segunda batería] | |
| 6 | 20A | Cargador, 230V o 110V/12V [para coches con una segunda batería] | |
| 7 | 20A | Toma 4 de 12 V [para coches con una segunda batería] / Toma 5 de 12 V [para coches con una segunda batería] / Toma 6 de 12 V [para coches con una segunda batería] | |
| 8 | 15A | Toma de radio [para coches con una segunda batería] [para vehículos especiales] | |
| 9 | 15A | Relé de baliza intermitente [para coches con una segunda batería] | |
| 10 | 15A | Unidad de control de baliza intermitente [para coches con una segunda batería] | |
| 11 | 15A | Relé de cambio 1 ventilador de techo [para coches con una segunda batería] / Ventilador de techo | |
| 12 | 25A | Unidad de control del calefactor de aire adicional |
Zócalo de relé 1, debajo del asiento delantero izquierdo
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de baliza intermitente | ||
| - | Relé de cambio 2 ventilador de techo | ||
| - | Relé de suministro de energía terminal 15 | ||
| - | Relé de suministro de energía terminal 15 | ||
| - | Relé de suministro de energía terminal 50 | ||
| - | Relé de suministro de energía terminal 50 | ||
| 5 | Relé para el sistema de dosificación de agente reductor | ||
| 5 | Relé de la bomba de combustible | ||
| 6 | Unidad de control de luz de advertencia de reversa | ||
| 7 | Relé para complementos especiales, cl. 15 | ||
| 7 | Relé de embrague electromagnético | ||
| 9 | Relé de cambio 1 ventilador de techo | ||
| 10 | Relé de la bomba de circulación | ||
| 11 | Relé de luces interiores |
Zócalo de relé 2, debajo del asiento delantero izquierdo
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Relé de elevador trasero | ||
| 3 | Unidad de control de baliza intermitente |

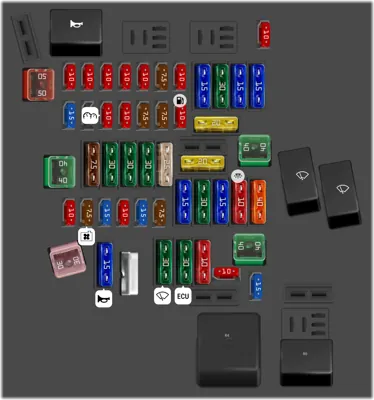

Caja de fusibles C -SC-
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de bocina | ||
| - | Relé de suministro de energía terminal 30 | ||
| - | Relé de calefacción de la luneta trasera | ||
| - | Relé del motor del limpiaparabrisas 2 | ||
| - | Relé del motor del limpiaparabrisas 1 | ||
| 2 | 10A | Unidad de control de la electrónica de la columna de dirección | |
| 3 | 50A | Unidad de control ABS | |
| 4 | 10A | Unidad de control del bloqueo del diferencial [Opcional] / Unidad de control de tracción total [Opcional] | |
| 5 | 10A | Interfaz de diagnóstico del bus de datos | |
| 6 | 10A | Sensor del sistema de monitoreo interior / Sensor del sistema de monitoreo interior 3 [para vehículos con alarma de seguridad y sistema de seguridad interior en la parte delantera y trasera] | |
| 7 | 10A | Relé de calefacción de la luneta trasera / Unidad de control del sistema de aire acondicionado / Receptor de señal de radio del calefactor auxiliar | |
| 8 | 10A | Interruptor giratorio para luces / Sensor de humedad del aire, lluvia y luz / Toma de diagnóstico | |
| 9 | 7.5A | Tacógrafo | |
| 10 | 10A | Unidad de control del sistema multimedia [Opcional] / Pantalla de unidad de información y operación delantera [Opcional] | |
| 11 | 15A | Relé para complementos especiales, cl. 15 / Bloque terminal eléctrico para uso externo | |
| 12 | 30A | Unidad de control del sistema de información electrónica 1 | |
| 13 | 15A | Unidad de control de la transmisión automática | |
| 14 | 15A | Unidad de control de la luz de advertencia de reversa | |
| 15 | 15A | Unidad de control de sensores de la palanca selectora | |
| 17 | 10A | Módulo de llamada de emergencia y unidad de comunicación / Tablero de instrumentos | |
| 18 | 10A | Cámara de visión trasera / Cámara de asistencia para remolque / Conector, 4 pines [para vehículos de doble cabina/plataforma] | |
| 19 | 7.5A | Relé de suministro de energía terminal 30 | |
| 20 | 7.5A | Compartimento de almacenamiento con interfaz para teléfono móvil / Unidad de control de estabilización de transmisión y recepción | |
| 21 | 10A | Relé de la bomba de combustible | |
| 22 | 20A | Conector, 17 pines [para vehículo furgón/carga-pasajeros] / Elemento calefaccionado para la luneta trasera de la puerta batiente izquierda [para vehículo furgón/carga-pasajeros] | |
| 23 | 40A | Unidad de control del suministro de energía a bordo | |
| 24 | 7.5A | Sirena de alarma | |
| 25 | 30A | Conector, 28 pines / Unidad de control de la puerta del conductor | |
| 26 | 30A | Unidad de control del suministro de energía a bordo | |
| 27 | 30A | Unidad de control ABS | |
| 28 | 25A | Bloque terminal eléctrico para uso externo | |
| 30 | 20A | Conector, 17 pines [para vehículo furgón/carga-pasajeros] / Elemento calefaccionado para la luneta trasera de la puerta batiente derecha [para vehículo furgón/carga-pasajeros] | |
| 31 | 40A | Unidad de control del suministro de energía a bordo | |
| 32 | 10A | Interruptor de la luz de freno / | |
| 33 | 7.5A | Unidad de control del ventilador del radiador / Ventilador del radiador / Unidad de control del ventilador del radiador 2 [Opcional] / Ventilador del radiador 2 | |
| 34 | 15A | Módulo del medidor de flujo de aire [Opcional] / Sonda lambda 1 antes del convertidor catalítico / Unidad de control del sensor de NOx / Unidad de control del sensor de partículas de hollín 1 / Unidad de control del sensor de NOx 2 | |
| 35 | 10A | Conector, 14 pines / Válvula dosificadora de combustible | |
| 36 | 15A | Bomba de enfriamiento del aire de carga [Opcional] / Bomba del enfriador de recirculación de gases de escape [Opcional] / Conector de 14 pines / Válvula de regulación de presión de aceite / Bomba de circulación del calefactor | |
| 37 | 7.5A | Resistencia de calefacción de ventilación del cárter / Unidad de control de las bujías de incandescencia / Módulo del medidor de masa de aire | |
| 38 | 15A | Relé de baliza intermitente | |
| 39 | 30A | Unidad de control de la puerta del pasajero delantero / Unidad de control de la puerta trasera derecha / | |
| 40 | 15A | Unidad de control de la electrónica de la columna de dirección [para vehículos con volante multifuncional] | |
| 41 | 10A | Relé de luces interiores | |
| 42 | 40A | Unidad de control del suministro de energía a bordo | |
| 43 | 30A | Unidad de control del suministro de energía a bordo | |
| 44 | 15A | Relé de bocina / Señal de tono alto / Señal de tono bajo | |
| 45 | Conector, 17 pines -T17y- / Interruptor de ajuste de soporte lumbar del asiento delantero izquierdo [para vehículos con volante a la izquierda] Conector, 17 pines -T17z- / Interruptor de ajuste de soporte lumbar del asiento delantero derecho [para vehículos con volante a la derecha] | ||
| 46 | 30A | Relé del motor del limpiaparabrisas 1 / Relé del motor del limpiaparabrisas 2 | |
| 47 | 30A | Unidad de control del motor | |
| 48 | 10A | Sensor de nivel y temperatura de aceite / Válvula solenoide de control de presión de sobrealimentación / Válvula de aleta de escape / Válvula de aleta del colector de admisión / Válvula de derivación de enfriamiento de EGR / | |
| 49 | 10A | Relé para el sistema de dosificación de agente reductor / Sensor de calidad del reductor / Módulo de suministro para el sistema de dosificación de agente reductor | |
| 50 | 40A | Unidad de control del ventilador de aire de suministro | |
| 52 | 15A | Unidad de control de baliza intermitente |
