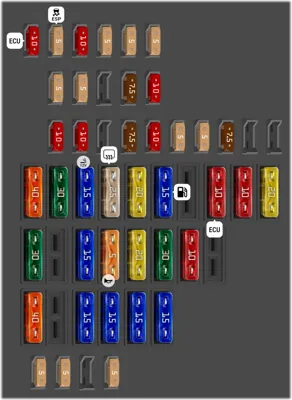

Caja de fusibles del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Conector de 16 pines Conexión de diagnóstico. Unidad de control de la bomba de combustible. Unidad de control del motor | |
| 2 | 5A | Interruptor del sistema de control de tracción. Botón TCS y ESP. Sensor de posición del pedal de freno. Unidad de control ABS | |
| 3 | 10A | Unidad de control del airbag | |
| 4 | 5A | Botón del Sistema de Monitoreo de Presión de Neumáticos. Unidad de operación de la puerta del garaje (Desde Mayo de 2006). Sensor de alta presión. Sensor de nivel y temperatura de aceite. Unidad de control del asiento del conductor calefaccionado. Unidad de control del asiento del pasajero delantero calefaccionado. Unidad de control Climatronic. | |
| 5 | 5A | Regulador de control de alcance de faros. Unidad de control para luz de giro y control de alcance de faros. Motor de control de alcance del faro izquierdo. Motor de control de alcance del faro derecho | |
| 6 | 5A | Unidad de control en el inserto del tablero. Unidad de control de la dirección asistida. Interfaz de diagnóstico del bus de datos. Unidad de control de los sensores de la palanca selectora | |
| 7 | 5A | Unidad de control de la electrónica de funcionamiento del teléfono móvil. Espejo interior antideslumbrante automático | |
| 8 | 5A | Unidad de control del detector de remolque | |
| 10 | 7.5A | Unidad de control de la operación de la puerta del garaje | |
| 11 | 10A | Módulo de salida para faro derecho | |
| 12 | 10A | Unidad de control de la puerta del conductor. Unidad de control de la puerta del pasajero delantero | |
| 13 | 10A | Interruptor de luces. Conector de 16 pines Conexión de diagnóstico | |
| 15 | 7.5A | Unidad de control de suministro a bordo | |
| 16 | 10A | Interruptor de calefacción/salida de calor. Unidad de control Climatronic. Unidad de control del sistema de aire acondicionado. Receptor de control remoto para calentador auxiliar de refrigerante | |
| 17 | 5A | Sensor de campo magnético para brújula. Sensor de lluvia y luz. Unidad de control de selección de antena | |
| 18 | 5A | Unidad de control de asistencia de estacionamiento. Unidad de control de los sensores de la palanca selectora | |
| 19 | 7.5A | Unidad de control de cierre asistido | |
| 22 | 40A | Ventilador de aire fresco | |
| 23 | 30A | Unidad de control de la puerta del conductor. Unidad de control de la puerta del pasajero delantero | |
| 24 | 15A | Encendedor de cigarrillos | |
| 25 | 25A | Ventana trasera calefaccionada. Unidad de control del sistema de aire acondicionado. Interruptor de calefacción/salida de calor. Resistor en serie del ventilador de aire fresco con fusible de sobrecalentamiento | |
| 26 | 20A | Toma de 12 V (compartimento de equipaje) | |
| 27 | 15A | Unidad de control de la bomba de combustible. Bomba de presurización del sistema de combustible. Relé de la bomba de combustible | |
| 29 | 10A | Medidor de masa de aire. Unidad de control del motor [BVY] | |
| 30 | 10A | Inyector, cilindro 1 [BLF]. Inyector, cilindro 2 [BLF]. Inyector, cilindro 3 [BLF]. Inyector, cilindro 4 [BLF] | |
| 31 | 20A | Bomba de vacío para frenos | |
| 32 | 30A | Unidad de control de la puerta trasera izquierda. Unidad de control de la puerta trasera derecha | |
| 34 | 15A | Interruptor de ajuste del soporte lumbar del asiento del conductor. Unidad acumuladora de energía del airbag | |
| 35 | 5A | Sensor de monitoreo interior. Módulo de envío y recepción de monitor interior 2. Sensor de inclinación del vehículo. Bocina de alarma. Relé de bocina | |
| 36 | 20A | Relé del sistema de lavado de faros. Bomba del sistema de lavado de faros | |
| 37 | 30A | Unidad de control del asiento del conductor calefaccionado. Unidad de control del asiento del pasajero delantero calefaccionado | |
| 38 | 10A | Módulo de salida para faro izquierdo | |
| 40 | 40A | Unidad de control del sistema de aire acondicionado. Relé de operación del calentador auxiliar | |
| 42 | 15A | Relé de bomba de doble limpiaparabrisas 1 | |
| 43 | 15A | Unidad de control del detector de remolque | |
| 44 | 15A | Unidad de control del detector de remolque | |
| 45 | 15A | Unidad de control del detector de remolque | |
| 46 | 5A | Unidad de control Climatronic. Unidad de control del sistema de aire acondicionado. Elemento calefactor del chorro de lavado izquierdo. Elemento calefactor del chorro de lavado derecho. | |
| 47 | 5A | Relé de operación del calentador auxiliar | |
| 49 | 5A | Interruptor de luces |

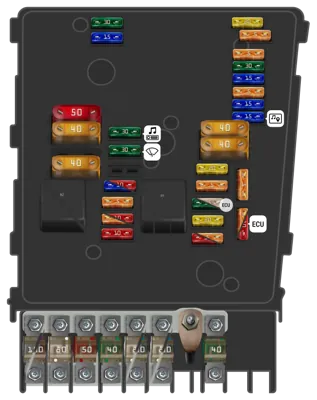

Panel de fusibles del motor (E-box baja) (Hasta abril de 2006)
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Unidad de control central del sistema de confort | |
| - | 5A | Unidad de control de la electrónica de la columna de dirección | |
| - | 5A | Unidad de control de suministro a bordo | |
| - | 30A | Unidad de control del ABS | |
| - | 15A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 5A | Unidad de control en el inserto del tablero de instrumentos | |
| - | 15A | Unidad de control de vehículos especiales | |
| - | 15A | Unidad de control con pantalla para radio y navegación | |
| - | 5A | Unidad de control de la electrónica operativa del teléfono móvil | |
| - | 5A | Unidad de control de la caja de cambios automática. Unidad de control del motor | |
| - | 10A | Unidad de control de la caja de cambios automática. Unidad de control del motor | |
| - | 20A | Unidad de control del calentador auxiliar | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 30A | Unidad de control del motor [Motor diésel] | |
| - | 25A | Unidad de control del motor [Motor de gasolina] | |
| - | 20A | Transformador de encendido. Bobina de encendido 1, 2, 3 y 4 con etapa de salida | |
| - | 10A | Sonda Lambda [BVY]. Sonda Lambda después del catalizador [BVY]. Sonda Lambda 2 después del catalizador [BVY]. Sonda Lambda 3 después del catalizador [BVY]. Relé de la bomba de combustible. Unidad de control automático del período de incandescencia | |
| - | 5A | Sonda Lambda [BVY]. Sonda Lambda después del catalizador [BVY]. Sonda Lambda 2 después del catalizador [BVY]. Sonda Lambda 3 después del catalizador [BVY]. Relé de la bomba de combustible. Unidad de control automático del período de incandescencia | |
| - | 30A | Unidad de control del ABS | |
| - | 15A | Bocina de agudos. Bocina de graves | |
| - | 30A | Amplificador | |
| - | 30A | Unidad de control del motor del limpiaparabrisas. Motor del limpiaparabrisas | |
| - | 15A | Sonda Lambda [BMM] | |
| - | 10A | Sonda Lambda [BMM] | |
| - | 5A | Emisor de posición del embrague | |
| - | 5A | Relé de la bomba de aire secundario. Válvula de recirculación de gases de escape. Válvula solenoide de control de presión de carga. Válvula de conmutación del enfriador de recirculación de gases de escape. Válvula de conmutación del enfriador de recirculación de gases de escape 2. Válvula reguladora de presión de combustible | |
| - | 10A | Relé de la bomba de aire secundario. Válvula de recirculación de gases de escape. Válvula solenoide de control de presión de carga. Válvula de conmutación del enfriador de recirculación de gases de escape. Válvula de conmutación del enfriador de recirculación de gases de escape 2. Válvula reguladora de presión de combustible | |
| - | 10A | Termostato del sistema de refrigeración del motor controlado por mapa. Unidad de control del ventilador del radiador. Válvula de recirculación de gases de escape. Válvula solenoide 1 del filtro de carbón activado. Válvula de conmutación del colector de admisión variable. Válvula de control del árbol de levas 1. Válvula de mariposa del colector de admisión. Etapa de salida para el transformador de encendido | |
| - | 40A | Unidad de control de suministro a bordo terminal 30 | |
| - | 40A | Unidad de control de suministro a bordo terminal 30 | |
| - | 50A | Unidad de control automático del período de incandescencia [BMM] | |
| - | 40A | Relé 2 de suministro de voltaje del terminal 15 | |
| - | 40A | Relé de alivio de contacto X. Fusible 7 en el portafusibles C. Fusible 8 en el portafusibles C. Fusible 28 en el portafusibles C. Fusible 35 en el portafusibles C | |
| - | Suministro de corriente Motronic | ||
| - | Suministro de voltaje del terminal 30 [Motores diésel] | ||
| - | Bomba de aire secundario [Código de motor: CBFA] | ||
| - | Bomba de refrigerante adicional | ||
| - | Puente de conexión [Motores diésel] | ||
| - | 150A | Alternador (90A/120A) | |
| - | 200A | Alternador (140A) | |
| - | 80A | Unidad de control de la dirección asistida. Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador. Ventilador del radiador. Ventilador del radiador 2 | |
| - | 40A | Equipamiento especial | |
| - | 80A | Unidad de control del calentador de aire auxiliar. Elemento calentador de aire auxiliar | |
| - | 100A | Unidad de control del calentador de aire auxiliar. Elemento calentador de aire auxiliar | |
| - | 80A | Fusible 43, 45, 28, 22, 18, 19 Y 12. Equipamiento opcional | |
| - | 100A | Fusible 43, 45, 28, 22, 18, 19 Y 12. Equipamiento opcional | |
| - | 50A | Modo de remolque. Equipamiento especial para discapacidades | |
| - | 40A | Modo de remolque. Equipamiento especial para discapacidades | |
| - | 30A | Modo de remolque. Equipamiento especial para discapacidades | |
| 508 | Suministro terminal 30 |

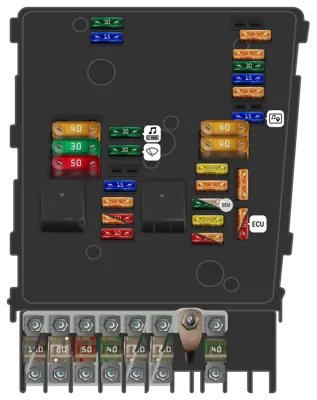

Panel de fusibles del motor (E-box bajo) (Desde Mayo de 2006)
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Unidad de control de la electrónica de la columna de dirección | |
| - | 5A | Unidad de control de suministro a bordo | |
| - | 30A | Unidad de control ABS | |
| - | 15A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 5A | Unidad de control en el inserto del tablero | |
| - | 15A | Unidad de control con pantalla para radio y navegación. Unidad de control con unidad de visualización para TV, radionavegación. Radio. Sintonizador de radio digital satelital | |
| - | 5A | Unidad transmisora y receptora de teléfono | |
| - | 5A | Relé de suministro de corriente Motronic. [Motor de gasolina, no para código de motor BLF]. Unidad de control del motor | |
| - | 10A | Relé de suministro de corriente Motronic. [Motor de gasolina, no para código de motor BLF]. Unidad de control del motor | |
| - | 20A | Unidad de control del calentador auxiliar | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 30A | Unidad de control del motor [Motor diésel] | |
| - | 25A | Unidad de control del motor [Motor de gasolina] | |
| - | 20A | Transformador de encendido. Bobina de encendido 1, 2, 3 y 4 con etapa de salida | |
| - | 10A | Sonda Lambda [BVY]. Sonda Lambda después del convertidor catalítico [BVY]. Sonda Lambda 2 después del convertidor catalítico [BVY]. Sonda Lambda 3 después del convertidor catalítico [BVY]. Relé de la bomba de combustible. Unidad de control automático del período de incandescencia | |
| - | 5A | Sonda Lambda [BVY]. Sonda Lambda después del convertidor catalítico [BVY]. Sonda Lambda 2 después del convertidor catalítico [BVY]. Sonda Lambda 3 después del convertidor catalítico [BVY]. Relé de la bomba de combustible. Unidad de control automático del período de incandescencia | |
| - | 30A | Unidad de control ABS | |
| - | 15A | Bocina de agudos. Bocina de graves | |
| - | 30A | Amplificador | |
| - | 30A | Unidad de control del motor del limpiaparabrisas. Motor del limpiaparabrisas | |
| - | 15A | Calentador de la sonda Lambda | |
| - | 5A | Emisor de posición del embrague | |
| - | 5A | Relé de la bomba de aire secundaria. Válvula de recirculación de gases de escape. Válvula solenoide de control de presión de carga. Válvula de conmutación del enfriador de recirculación de gases de escape. Válvula de conmutación del enfriador de recirculación de gases de escape 2. Válvula reguladora de presión de combustible | |
| - | 10A | Relé de la bomba de aire secundaria. Válvula de recirculación de gases de escape. Válvula solenoide de control de presión de carga. Válvula de conmutación del enfriador de recirculación de gases de escape. Válvula de conmutación del enfriador de recirculación de gases de escape 2. Válvula reguladora de presión de combustible | |
| - | 10A | Termostato del sistema de refrigeración del motor controlado por mapa. Unidad de control del ventilador del radiador. Válvula de recirculación de gases de escape. Válvula solenoide 1 del filtro de carbón activado. Válvula de conmutación del colector de admisión variable. Válvula de control del árbol de levas 1. Válvula de aleta del colector de admisión. Etapa de salida para el transformador de encendido | |
| - | 40A | Unidad de control de suministro a bordo terminal 30 | |
| - | 40A | Unidad de control de suministro a bordo terminal 30 | |
| - | 40A | Relé 2 de suministro de voltaje del Terminal 15 | |
| - | 30A | Unidad de control de accionamiento del techo convertible. Unidad de control de la puerta trasera izquierda. Unidad de control de la puerta trasera derecha | |
| - | 50A | Relé de alivio de contacto X. Fusible 7, 8, 28 y 35 en el portafusibles C | |
| - | Suministro de corriente Motronic | ||
| - | Suministro de voltaje del Terminal 30 [Motores diésel] | ||
| - | Bomba de aire secundaria [Código de motor: CBFA] | ||
| - | Bomba de refrigerante adicional | ||
| - | Puente de conexión [Motores diésel] | ||
| - | 150A | Alternador (90A/120A) | |
| - | 200A | Alternador (140A) | |
| - | 80A | Unidad de control de la dirección asistida. Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador. Ventilador del radiador. Ventilador del radiador 2 | |
| - | 40A | Equipamiento especial | |
| - | 80A | Fusible 43, 45, 28, 22, 18, 19 Y 12. Portafusibles C, a la izquierda debajo del tablero | |
| - | 100A | Fusible 43, 45, 28, 22, 18, 19 Y 12. Portafusibles C, a la izquierda debajo del tablero | |
| - | 80A | Unidad de control del calentador de aire auxiliar. Elemento calentador de aire auxiliar | |
| - | 100A | Unidad de control del calentador de aire auxiliar. Elemento calentador de aire auxiliar | |
| - | 50A | Unidad de control de accionamiento del techo convertible. Bomba hidráulica de accionamiento del techo convertible | |
| - | 40A | Unidad de control de accionamiento del techo convertible. Bomba hidráulica de accionamiento del techo convertible | |
| - | 30A | Unidad de control de accionamiento del techo convertible. Bomba hidráulica de accionamiento del techo convertible | |
| 508 | Suministro del terminal 30 |

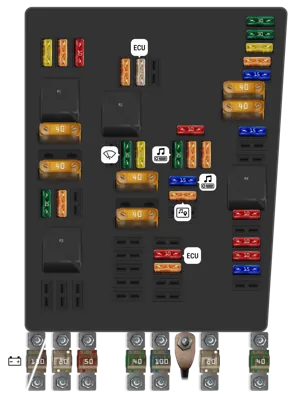

Panel de fusibles del motor (E-box high) (Hasta abril de 2006)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control del ABS | |
| - | 30A | Unidad de control del ABS | |
| - | 20A | Unidad de control central del sistema de confort. Unidad de control de la caja de cambios automática | |
| - | 5A | Unidad de control de suministro a bordo (Cable de medición) | |
| - | 15A | Unidad de control de suministro a bordo (Bocina) | |
| - | 15A | Válvula reguladora de presión de combustible | |
| - | 10A | Válvula de recirculación de aire del turbocompresor [BPY, BWA]. Válvula solenoide 1 del sistema de filtro de carbón activado [BPY, BWA]. Válvula solenoide de control de presión de carga [BPY, BWA] | |
| - | 10A | Calefactor de sonda Lambda | |
| - | 10A | Calefactor de sonda Lambda 1 después del catalizador | |
| - | 15A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 10A | Bomba de circulación de refrigerante | |
| - | 5A | Unidad de control del ABS | |
| - | 5A | Unidad de control en el inserto del tablero de instrumentos | |
| - | 30A | Amplificador | |
| - | 15A | Radio | |
| - | 5A | Unidad de control con pantalla para radio y navegación | |
| - | 10A | Unidad de control del motor | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 25A | Unidad de control del motor | |
| - | 5A | Relé de la bomba de refrigerante | |
| - | 20A | Relé de funcionamiento del calefactor auxiliar | |
| - | 30A | Motor del limpiaparabrisas | |
| - | 10A | Unidad de control del ventilador del radiador | |
| - | 5A | Emisor de posición del pedal de freno | |
| - | 20A | Bobina de encendido 1, 2, 3 y 4 con etapa de salida | |
| - | 5A | Relé de suministro de corriente de componentes del motor | |
| - | 30A | Bobina de encendido 1, 2, 3, 4, 5 y 6 con etapa de salida | |
| - | 40A | Unidad de control de suministro a bordo | |
| - | 40A | Unidad de control de suministro a bordo | |
| - | 40A | Relé 2 de suministro de voltaje del terminal 15 | |
| - | 40A | Relé de la bomba de aire secundario | |
| - | 40A | Relé de descarga de contacto | |
| - | 40A | Fusible térmico 1 de ajuste del asiento del conductor. Fusible térmico del techo corredizo | |
| - | Suministro de corriente Motronic [Batería delantera] | ||
| - | Suministro de voltaje del terminal 30 [Batería trasera] | ||
| - | Circulación continua de refrigerante [Batería delantera] | ||
| - | Bomba de refrigerante adicional [Batería trasera] | ||
| - | No asignado [Batería delantera] | ||
| - | Suministro de corriente de componentes del motor [Batería trasera] | ||
| - | Suministro de corriente de componentes del motor [Batería delantera] | ||
| - | Suministro de corriente Motronic [Batería trasera] | ||
| - | 150A | Alternador (90A/120A) | |
| - | 200A | Alternador | |
| - | 80A | Unidad de control de la dirección asistida. Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador. Ventilador del radiador. Ventilador del radiador 2 | |
| - | 40A | Equipamiento especial | |
| - | 100A | Unidad de control del calefactor de aire auxiliar. Elemento calefactor de aire auxiliar | |
| - | 80A | Fusible 43, 45, 28, 22, 18, 19 y 12 en el portafusibles C. Portafusibles C, a la izquierda debajo del tablero de instrumentos | |
| - | 40A | Unidad de control de accionamiento del techo convertible. Bomba hidráulica de accionamiento del techo convertible | |
| 508 | Suministro terminal 30 [batería en el compartimento del motor] |

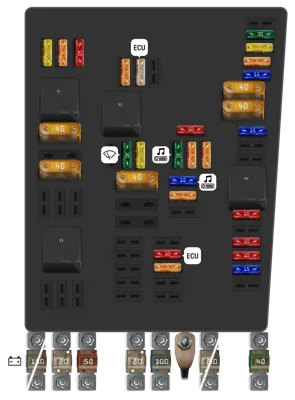

Panel de fusibles del motor (E-box high) (Desde Mayo de 2006)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control ABS (válvulas) | |
| - | 20A | Unidad de control central del sistema de confort. Unidad de control de la caja de cambios automática | |
| - | 5A | Unidad de control de suministro a bordo (Cable de medición) | |
| - | 15A | Unidad de control de suministro a bordo (Bocina) | |
| - | 15A | Válvula reguladora de presión de combustible | |
| - | 10A | Válvula de recirculación de aire del turbocompresor [BPY, BWA]. Válvula solenoide 1 del sistema de filtro de carbón activado [BPY, BWA]. Válvula solenoide de control de presión de carga [BPY, BWA] | |
| - | 10A | Calentador de sonda Lambda | |
| - | 10A | Calentador de sonda Lambda 1 después del catalizador | |
| - | 15A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 10A | Bomba de circulación de refrigerante | |
| - | 5A | Unidad de control de electrónica de la columna de dirección | |
| - | 5A | Unidad de control en el inserto del tablero | |
| - | 30A | Amplificador | |
| - | 15A | Radio. Unidad de control con pantalla para radio y navegación | |
| - | 5A | Unidad transmisora y receptora de teléfono | |
| - | 10A | Unidad de control del motor | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 25A | Unidad de control del motor | |
| - | 5A | Relé de bomba de refrigerante adicional | |
| - | 20A | Unidad de control del calentador auxiliar | |
| - | 30A | Motor del limpiaparabrisas | |
| - | 10A | Unidad de control del ventilador del radiador. Válvula de control del árbol de levas 1 | |
| - | 5A | Emisor de posición del embrague | |
| - | 20A | Bobina de encendido 1, 2, 3 y 4 con etapa de salida | |
| - | 40A | Unidad de control de suministro a bordo | |
| - | 40A | Unidad de control de suministro a bordo | |
| - | 40A | Relé 2 de suministro de voltaje del Terminal 15 | |
| - | 40A | Relé de alivio de contacto X | |
| - | 40A | Fusible térmico 1 de ajuste del asiento del conductor. Fusible térmico del techo corredizo deslizante | |
| - | Suministro de corriente Motronic [Batería delantera] | ||
| - | Suministro de voltaje del Terminal 30 [Batería trasera] | ||
| - | Circulación continua de refrigerante [Batería delantera] | ||
| - | Bomba de refrigerante adicional [Batería trasera] | ||
| - | No asignado [Batería delantera] | ||
| - | Suministro de corriente de componentes del motor [Batería trasera] | ||
| - | Suministro de corriente de componentes del motor [Batería delantera] | ||
| - | Suministro de corriente Motronic [Batería trasera] | ||
| - | 150A | Alternador (90A/120A) | |
| - | 200A | Alternador | |
| - | 80A | Unidad de control de la dirección asistida. Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador. Ventilador del radiador. Ventilador del radiador 2 | |
| - | 80A | Fusible 32, 37 en el portafusibles C. Fusible térmico 1 de ajuste del asiento del conductor | |
| - | 100A | Unidad de control del calentador de aire auxiliar. Elemento calentador de aire auxiliar | |
| - | 80A | Fusible 43, 45, 28, 22, 18, 19 y 12 en el portafusibles C. Portafusibles C, a la izquierda debajo del tablero | |
| - | 100A | Fusible 43, 45, 28, 22, 18, 19 y 12 en el portafusibles C. Portafusibles C, a la izquierda debajo del tablero | |
| - | 40A | Unidad de control de accionamiento del techo convertible. Bomba hidráulica de accionamiento del techo convertible | |
| 508 | Suministro del terminal 30 [batería en el compartimento del motor] |
