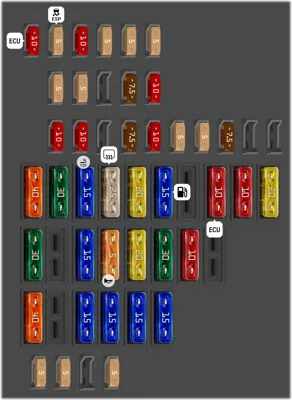

Caja de fusibles del tablero de instrumentos (Hasta abril de 2008)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Conector de 16 pines Conexión de diagnóstico. Unidad de control de la bomba de combustible. Unidad de control del motor | |
| 2 | 5A | Interruptor del sistema de control de tracción. Botón TCS y ESP. Sensor de posición del pedal de freno. Unidad de control ABS | |
| 3 | 10A | Unidad de control del airbag | |
| 4 | 5A | Botón del Sistema de Monitoreo de Presión de Neumáticos. Unidad de operación de la puerta del garaje. Sensor de alta presión. Sensor de nivel y temperatura de aceite. Unidad de control del asiento del conductor calefaccionado. Unidad de control del asiento delantero del pasajero calefaccionado. Unidad de control Climatronic. | |
| 5 | 5A | Regulador de control de rango de faros. Unidad de control para luz de curva y control de rango de faros. Motor de control de rango de faros izquierdo. Motor de control de rango de faros derecho | |
| 6 | 5A | Unidad de control en inserto del panel de instrumentos. Unidad de control de dirección asistida. Interfaz de diagnóstico de bus de datos. Unidad de control de sensores de palanca selectora | |
| 7 | 5A | Unidad de control de electrónica de operación de teléfono móvil. Espejo interior antideslumbrante automático | |
| 8 | 5A | Unidad de control detector de remolque | |
| 10 | 7.5A | Unidad de control de operación de puerta de garaje | |
| 11 | 10A | Módulo de salida para faro derecho | |
| 12 | 10A | Unidad de control de puerta del conductor. Unidad de control de puerta del pasajero delantero | |
| 13 | 10A | Interruptor de luz. Conector de 16 pines Conexión de diagnóstico | |
| 15 | 7.5A | Unidad de control de suministro a bordo | |
| 16 | 10A | Interruptor de calefacción/salida de calor. Unidad de control Climatronic. Unidad de control del sistema de aire acondicionado. Receptor de control remoto para calefactor auxiliar de refrigerante | |
| 17 | 5A | Sensor de campo magnético para brújula. Sensor de lluvia y luz. Unidad de control de selección de antena | |
| 18 | 5A | Unidad de control de asistencia de estacionamiento. Unidad de control de sensores de palanca selectora | |
| 19 | 7.5A | Unidad de control de cierre eléctrico | |
| 22 | 40A | Ventilador de aire fresco | |
| 23 | 30A | Unidad de control de puerta del conductor. Unidad de control de puerta del pasajero delantero | |
| 24 | 15A | Encendedor de cigarrillos | |
| 25 | 25A | Ventana trasera calefaccionada. Unidad de control del sistema de aire acondicionado. Interruptor de calefacción/salida de calor. Resistor en serie del ventilador de aire fresco con fusible de sobrecalentamiento | |
| 26 | 20A | Toma de corriente de 12 V (compartimento de equipaje) | |
| 27 | 15A | Unidad de control de la bomba de combustible. Bomba de presurización del sistema de combustible. Relé de la bomba de combustible | |
| 29 | 10A | Medidor de masa de aire. Unidad de control del motor [BVY] | |
| 30 | 10A | Inyector, cilindro 1 [BLF]. Inyector, cilindro 2 [BLF]. Inyector, cilindro 3 [BLF]. Inyector, cilindro 4 [BLF] | |
| 31 | 20A | Bomba de vacío para frenos | |
| 32 | 30A | Unidad de control de puerta trasera izquierda. Unidad de control de puerta trasera derecha | |
| 34 | 15A | Interruptor de ajuste de soporte lumbar del asiento del conductor. Unidad acumuladora de energía del airbag | |
| 35 | 5A | Sensor de monitoreo interior. Módulo de envío y recepción de monitoreo interior 2. Sensor de inclinación del vehículo. Bocina de alarma. Relé de bocina | |
| 36 | 20A | Relé del sistema de lavado de faros. Bomba del sistema de lavado de faros | |
| 37 | 30A | Unidad de control del asiento del conductor calefaccionado. Unidad de control del asiento delantero del pasajero calefaccionado | |
| 38 | 10A | Módulo de salida para faro izquierdo | |
| 40 | 40A | Unidad de control del sistema de aire acondicionado. Relé de operación del calefactor auxiliar | |
| 42 | 15A | Relé de doble bomba de lavado 1 | |
| 43 | 15A | Unidad de control detector de remolque | |
| 44 | 15A | Unidad de control detector de remolque | |
| 45 | 15A | Unidad de control detector de remolque | |
| 46 | 5A | Unidad de control Climatronic. Unidad de control del sistema de aire acondicionado. Elemento calefactor del chorro de lavado izquierdo. Elemento calefactor del chorro de lavado derecho. | |
| 47 | 5A | Relé de operación del calefactor auxiliar | |
| 49 | 5A | Interruptor de luz |
Caja de fusibles del tablero de instrumentos (Desde mayo de 2008)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Conector de 16 pines Conexión de diagnóstico / Regulador de iluminación del interruptor e instrumentos / Medidor de masa de aire / Relé de funcionamiento del calefactor auxiliar / Unidad de control de asistencia de estacionamiento / Unidad de control para luz de giro y control de rango de faros / Elemento calefactor para respiradero del cárter / Motor de control de rango de faros izquierdo / Motor de control de rango de faros derecho | |
| 2 | 5A | Interruptor de luz / Interruptor de luz de freno / Unidad de control ABS / Unidad de control de amortiguación controlada electrónicamente / Relé de suministro de corriente Motronic / Unidad de control en el inserto del panel de instrumentos / Unidad de control de detector de remolque / Unidad de control de dirección asistida / Interfaz de diagnóstico de bus de datos / Unidad de control de la bomba de combustible / Unidad de control de sensores de palanca selectora / Unidad de control del motor / Unidad mecatrónica para caja de cambios de doble embrague | |
| 3 | 10A | Unidad de control del airbag | |
| 4 | 5A | Unidad de operación de puerta de garaje / Botón del Sistema de Monitoreo de Presión de Neumáticos / Unidad de operación de puerta de garaje / Sensor de alta presión / Sensor de nivel de aceite y temperatura de aceite / Unidad de control de asiento del conductor calefaccionado / Unidad de control de asiento del pasajero delantero calefaccionado / Unidad de control Climatronic / Unidad de control de suministro a bordo 2 / Espejo interior automático antideslumbrante / Elemento calefactor del chorro del limpiaparabrisas izquierdo / Elemento calefactor del chorro del limpiaparabrisas derecho | |
| 12 | 10A | Unidad de control de la puerta del conductor / Unidad de control de la puerta del pasajero delantero | |
| 13 | 10A | Interruptor de luz / Conector de 16 pines Conexión de diagnóstico / Sensor de lluvia y luz | |
| 14 | 10A | Unidad de control Climatronic / Unidad de control del sistema de aire acondicionado / Unidad de control de sensores de palanca selectora / Receptor de control remoto para calefactor auxiliar de refrigerante | |
| 15 | 7.5A | Unidad de control de suministro a bordo | |
| 17 | 5A | Bocina de alarma / Módulo de envío y recepción del monitor interior 1 / Módulo de envío y recepción del monitor interior 2 / Sensor de inclinación del vehículo / Relé de bocina de alarma [solo mercados americanos] | |
| 17 | 10A | Bocina de alarma / Módulo de envío y recepción del monitor interior 1 / Módulo de envío y recepción del monitor interior 2 / Sensor de inclinación del vehículo / Relé de bocina de alarma [solo mercados americanos] | |
| 19 | 7.5A | Unidad de control de cierre eléctrico | |
| 22 | 40A | Unidad de control del ventilador de aire fresco | |
| 23 | 30A | Unidad de control de la puerta del conductor / Unidad de control de la puerta del pasajero delantero | |
| 25 | 25A | Relé del ventilador de aire fresco | |
| 27 | 15A | Unidad de control de la bomba de combustible / Relé de la bomba de combustible / Relé para bomba de combustible suplementaria | |
| 32 | 30A | Unidad de control de la puerta trasera izquierda / Unidad de control de la puerta trasera derecha | |
| 34 | 15A | Interruptor de ajuste de soporte lumbar del asiento del conductor / Interruptor de ajuste de soporte lumbar del asiento del pasajero delantero | |
| 35 | 10A | Unidad de control de amortiguación controlada electrónicamente | |
| 36 | 20A | Relé del sistema de lavado de faros / Bomba del sistema de lavado de faros | |
| 37 | 30A | Unidad de control de asientos delanteros calefaccionados | |
| 38 | 20A | Unidad de control central del sistema de conveniencia | |
| 40 | 40A | Unidad de control del sistema de aire acondicionado / Relé de funcionamiento del calefactor auxiliar | |
| 41 | 15A | Bomba de lavado | |
| 42 | 15A | Diodo de bloqueo 2 / Encendedor de cigarrillos / Toma de corriente de 12 V | |
| 43 | 15A | Unidad de control de detector de remolque | |
| 44 | 20A | Unidad de control de detector de remolque | |
| 45 | 15A | Unidad de control de detector de remolque |

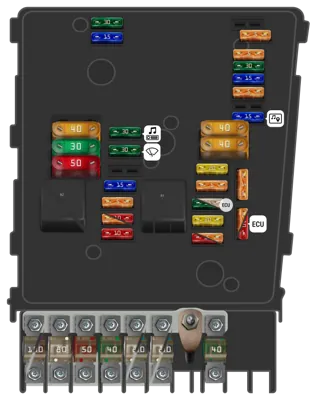

Panel de fusibles del motor (E-box bajo) (Hasta abril de 2008)
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Unidad de control de electrónica de la columna de dirección | |
| - | 5A | Unidad de control de suministro a bordo | |
| - | 30A | Unidad de control ABS | |
| - | 15A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 5A | Unidad de control en inserto del panel del tablero | |
| - | 15A | Unidad de control con pantalla para radio y navegación. Unidad de control con pantalla para TV, navegación por radio. Radio. Sintonizador de radio digital por satélite | |
| - | 5A | Unidad transmisora y receptora de teléfono | |
| - | 5A | Relé de suministro de corriente Motronic. [Motor de gasolina, no para código de motor BLF]. Unidad de control del motor | |
| - | 10A | Relé de suministro de corriente Motronic. [Motor de gasolina, no para código de motor BLF]. Unidad de control del motor | |
| - | 20A | Unidad de control del calefactor auxiliar | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 30A | Unidad de control del motor [Motor diésel] | |
| - | 25A | Unidad de control del motor [Motor de gasolina] | |
| - | 20A | Transformador de encendido. Bobina de encendido 1, 2, 3 y 4 con etapa de salida | |
| - | 10A | Sonda lambda [BVY]. Sonda lambda después del convertidor catalítico [BVY]. Sonda lambda 2 después del convertidor catalítico [BVY]. Sonda lambda 3 después del convertidor catalítico [BVY]. Relé de la bomba de combustible. Unidad de control del período de incandescencia automática | |
| - | 5A | Sonda lambda [BVY]. Sonda lambda después del convertidor catalítico [BVY]. Sonda lambda 2 después del convertidor catalítico [BVY]. Sonda lambda 3 después del convertidor catalítico [BVY]. Relé de la bomba de combustible. Unidad de control del período de incandescencia automática | |
| - | 30A | Unidad de control ABS | |
| - | 15A | Claxon agudo. Claxon grave | |
| - | 30A | Amplificador | |
| - | 30A | Unidad de control del motor del limpiaparabrisas. Motor del limpiaparabrisas | |
| - | 15A | Calefactor de la sonda lambda | |
| - | 5A | Emisor de posición del embrague | |
| - | 5A | Relé de la bomba de aire secundaria. Válvula de recirculación de gases de escape. Válvula solenoide de control de presión de carga. Válvula de cambio del enfriador de recirculación de gases de escape. Válvula de cambio del enfriador de recirculación de gases de escape 2. Válvula reguladora de presión de combustible | |
| - | 10A | Relé de la bomba de aire secundaria. Válvula de recirculación de gases de escape. Válvula solenoide de control de presión de carga. Válvula de cambio del enfriador de recirculación de gases de escape. Válvula de cambio del enfriador de recirculación de gases de escape 2. Válvula reguladora de presión de combustible | |
| - | 10A | Termostato del sistema de enfriamiento del motor controlado por mapa. Unidad de control del ventilador del radiador. Válvula de recirculación de gases de escape. Válvula solenoide del filtro de carbón activado 1. Válvula de cambio del colector de admisión variable. Válvula de control del árbol de levas 1. Válvula de aleta del colector de admisión. Etapa de salida para el transformador de encendido | |
| - | 40A | Unidad de control de suministro a bordo terminal 30 | |
| - | 40A | Unidad de control de suministro a bordo terminal 30 | |
| - | 40A | Relé de suministro de voltaje terminal 15 2 | |
| - | 30A | Unidad de control de accionamiento del techo convertible. Unidad de control de la puerta trasera izquierda. Unidad de control de la puerta trasera derecha | |
| - | 50A | Relé de alivio de contacto X. Fusible 7, 8, 28 y 35 en el porta fusibles C | |
| - | Suministro de corriente Motronic | ||
| - | Suministro de voltaje terminal 30 [Motores diésel] | ||
| - | Bomba de aire secundaria [Código de motor: CBFA] | ||
| - | Bomba de refrigerante adicional | ||
| - | Puente de conexión [Motores diésel] | ||
| - | 150A | Alternador (90A/120A) | |
| - | 200A | Alternador (140A) | |
| - | 80A | Unidad de control de dirección asistida. Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador. Ventilador del radiador. Ventilador del radiador 2 | |
| - | 40A | Equipamiento especial | |
| - | 80A | Fusible 43, 45, 28, 22, 18, 19 Y 12. Porta fusibles C, a la izquierda bajo el panel del tablero | |
| - | 100A | Fusible 43, 45, 28, 22, 18, 19 Y 12. Porta fusibles C, a la izquierda bajo el panel del tablero | |
| - | 80A | Unidad de control del calefactor de aire auxiliar. Elemento calefactor de aire auxiliar | |
| - | 100A | Unidad de control del calefactor de aire auxiliar. Elemento calefactor de aire auxiliar | |
| - | 50A | Unidad de control de accionamiento del techo convertible. Bomba hidráulica de accionamiento del techo convertible | |
| - | 40A | Unidad de control de accionamiento del techo convertible. Bomba hidráulica de accionamiento del techo convertible | |
| - | 30A | Unidad de control de accionamiento del techo convertible. Bomba hidráulica de accionamiento del techo convertible | |
| 508 | Suministro terminal 30 |

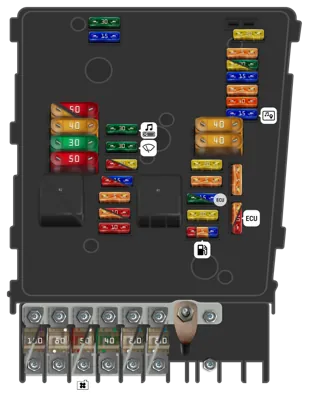

Panel de fusibles del motor (E-box bajo) (Desde mayo de 2008)
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Relé de suministro de corriente de componentes del motor | |
| - | 5A | Unidad de control de suministro a bordo | |
| - | 20A | Unidad de control ABS | |
| - | 15A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 5A | Unidad de control en inserto del panel del tablero / Unidad de control de electrónica de la columna de dirección | |
| - | 40A | Relé de suministro de voltaje terminal 15, 2 | |
| - | 15A | Unidad de control con pantalla para radio y navegación / Unidad de control con pantalla para TV, radio navegación / Radio / Sintonizador de radio digital por satélite | |
| - | 5A | Unidad transmisora y receptora de teléfono | |
| - | 5A | Relé de suministro de corriente Motronic [Motor de gasolina, no para código de motor BLF] / Unidad de control del motor | |
| - | 20A | Unidad de control del calefactor auxiliar | |
| - | 5A | Interfaz de diagnóstico de bus de datos | |
| - | 30A | Unidad de control del motor [Motor diésel] | |
| - | 15A | Unidad de control del motor [Motor de gasolina] | |
| - | 20A | Transformador de encendido / Bobina de encendido 1, 2, 3 y 4 con etapa de salida / Válvula reguladora de presión de combustible / Válvula de medición de combustible | |
| - | 10A | Calefactor de sonda lambda [CAXA, CAVD] / Calefactor de sonda lambda 1 después del convertidor catalítico [CAXA, CAVD] / Relé de bomba de combustible / Unidad de control de período de incandescencia automática / Bomba de diagnóstico del sistema de combustible / Relé para bomba de combustible suplementaria / | |
| - | 30A | Unidad de control ABS | |
| - | 15A | Claxon agudo / Claxon grave | |
| - | 30A | Amplificador | |
| - | 30A | Unidad de control del motor del limpiaparabrisas / Motor del limpiaparabrisas | |
| - | 10A | Bomba de circulación de refrigerante / Válvula reguladora de presión de combustible | |
| - | 10A | Calefactor de sonda lambda / Calefactor de sonda lambda 2 / Calefactor de sonda lambda 1 después del convertidor catalítico / Embrague magnético para sobrealimentador / | |
| - | 5A | Emisor de posición del embrague | |
| - | 5A | Relé de bomba de aire secundaria / Válvula solenoide de control de presión de carga / Válvula de cambio del enfriador de recirculación de gases de escape / Válvula de cambio del enfriador de recirculación de gases de escape 2 / Válvula reguladora de presión de combustible | |
| - | 10A | Unidad de control del ventilador del radiador / | |
| - | 40A | Unidad de control ABS | |
| - | 40A | Unidad de control de suministro a bordo terminal 30 | |
| - | 40A | Unidad de control de período de incandescencia automática | |
| - | 40A | Unidad de control de accionamiento del techo convertible | |
| - | 30A | Fusible 32 en soporte de fusibles C / Fusible térmico del techo corredizo / Fusible térmico de ajuste del asiento del conductor 1 | |
| - | 50A | Relé de alivio de contacto / Fusible 40 en soporte de fusibles C / Fusible 41 en soporte de fusibles C / Fusible 41 en soporte de fusibles C / | |
| - | Suministro de corriente Motronic | ||
| - | Suministro de voltaje terminal 30 [Motores diésel] | ||
| - | Bomba de aire secundaria [Código de motor: CBFA] | ||
| - | Bomba de refrigerante adicional | ||
| - | Puente de conexión [Motores diésel] | ||
| - | 150A | Alternador (90A/120A) | |
| - | 200A | Alternador (140A) | |
| - | 80A | Unidad de control de dirección asistida. Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador del radiador 2 | |
| - | 80A | Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador del radiador 2 | |
| - | 40A | Equipo especial | |
| - | 80A | Fusible 43, 45, 28, 22, 18, 19 Y 12. Soporte de fusibles C, a la izquierda bajo el panel del tablero | |
| - | 100A | Fusible 43, 45, 28, 22, 18, 19 Y 12. Soporte de fusibles C, a la izquierda bajo el panel del tablero | |
| - | 80A | Unidad de control del calentador de aire auxiliar. Elemento calefactor de aire auxiliar | |
| - | 100A | Unidad de control del calentador de aire auxiliar. Elemento calefactor de aire auxiliar | |
| 508 | Suministro terminal 30 |
Panel de fusibles del motor (E-box bajo) (Desde noviembre de 2008)
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Relé de suministro de corriente a componentes del motor / Unidad de control de electrónica de la columna de dirección | |
| - | 5A | Unidad de control de suministro a bordo | |
| - | 20A | Unidad de control ABS | |
| - | 15A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 5A | Unidad de control en inserto del panel de instrumentos / | |
| - | 40A | Relé de suministro de voltaje terminal 15 | |
| - | 15A | Unidad de control con pantalla para radio y navegación / Unidad de control con pantalla para TV, radio navegación / Radio / Sintonizador de radio digital por satélite | |
| - | 5A | Unidad transmisora y receptora de teléfono / Unidad de control de controles del teléfono | |
| - | 5A | Relé de suministro de corriente Motronic [Motor de gasolina, no para código de motor BLF] / Unidad de control del motor | |
| - | 20A | Unidad de control del calefactor auxiliar | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 30A | Unidad de control del motor [Motor diésel] | |
| - | 15A | Unidad de control del motor [Motor de gasolina] | |
| - | 20A | Bobina de encendido 1, 2, 3 y 4 con etapa de salida / Válvula reguladora de presión de combustible / Válvula de dosificación de combustible | |
| - | 10A | Calefacción de sonda lambda / Calefacción de sonda lambda 1 después del convertidor catalítico / Relé de bomba de combustible / Unidad de control de periodo de incandescencia automática / Bomba de diagnóstico del sistema de combustible / Relé para bomba de combustible suplementaria / | |
| - | 30A | Unidad de control de suministro a bordo | |
| - | 15A | Claxon agudo / Claxon grave / Relé de claxon de doble tono | |
| - | 30A | Amplificador | |
| - | 30A | Unidad de control del motor del limpiaparabrisas / Motor del limpiaparabrisas | |
| - | 10A | Bomba de circulación de refrigerante / Válvula reguladora de presión de combustible | |
| - | 10A | Calefacción de sonda lambda / Calefacción de sonda lambda 2 / Calefacción de sonda lambda 1 después del convertidor catalítico / Embrague magnético para sobrealimentador / | |
| - | 5A | Emisor de posición del embrague | |
| - | 5A | Relé de bomba de aire secundaria / Válvula solenoide de control de presión de carga / Válvula de cambio del enfriador de recirculación de gases de escape / Válvula de cambio del enfriador de recirculación de gases de escape 2 / Válvula reguladora de presión de combustible / Relé de circulación continua de refrigerante | |
| - | 10A | Unidad de control del ventilador del radiador / Relé de suministro de corriente a componentes del motor / Válvula de recirculación de aire del turbocompresor / | |
| - | 40A | Unidad de control ABS | |
| - | 30A | Unidad de control de suministro a bordo / Motor de bomba de aire secundaria | |
| - | 40A | Unidad de control de periodo de incandescencia automática | |
| - | 40A | Unidad de control de accionamiento del techo convertible | |
| - | 30A | Fusible 32 en soporte de fusibles C / Fusible térmico del techo corredizo / Fusible térmico de ajuste del asiento del conductor 1 | |
| - | 50A | Relé de alivio de contacto / Fusible 40 en soporte de fusibles C / Fusible 41 en soporte de fusibles C / Fusible 41 en soporte de fusibles C / | |
| - | Suministro de corriente Motronic | ||
| - | Suministro de voltaje terminal 30 [Motores diésel] | ||
| - | Bomba de aire secundaria [Código de motor: CBFA] | ||
| - | Bomba de refrigerante adicional | ||
| - | Puente de conexión [Motores diésel] | ||
| - | 150A | Alternador (90A/120A) | |
| - | 200A | Alternador (140A) | |
| - | 80A | Unidad de control de dirección asistida / Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador del radiador 2 | |
| - | 80A | Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador del radiador 2 | |
| - | 40A | Relé de salida de calor baja / Elemento calefactor de aire auxiliar | |
| - | 80A | Fusible 43, 45, 28, 22, 18, 19 y 12 en soporte de fusibles C / Soporte de fusibles C, a la izquierda bajo el panel de instrumentos | |
| - | 100A | Fusible 43, 45, 28, 22, 18, 19 y 12 en soporte de fusibles C / Soporte de fusibles C, a la izquierda bajo el panel de instrumentos | |
| - | 80A | Relé de salida de calor alta / Elemento calefactor de aire auxiliar | |
| - | 100A | Relé de salida de calor alta / Elemento calefactor de aire auxiliar |

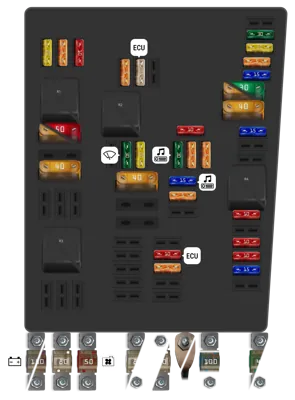

Panel de fusibles del motor (E-box alto) (Hasta octubre de 2008)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control ABS (válvulas) | |
| - | 20A | Unidad de control central del sistema de conveniencia. Unidad de control de la caja de cambios automática | |
| - | 5A | Unidad de control de suministro a bordo (Cable de medición) | |
| - | 15A | Unidad de control de suministro a bordo (Bocina) | |
| - | 15A | Válvula reguladora de presión de combustible | |
| - | 10A | Válvula de recirculación de aire del turbocompresor [BPY, BWA]. Válvula solenoide del sistema de filtro de carbón activado 1 [BPY, BWA]. Válvula solenoide de control de presión de carga [BPY, BWA] | |
| - | 10A | Calefactor de sonda lambda | |
| - | 10A | Calefactor de sonda lambda 1 después del convertidor catalítico | |
| - | 15A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 10A | Bomba de circulación de refrigerante | |
| - | 5A | Unidad de control de electrónica de columna de dirección | |
| - | 5A | Unidad de control en inserto del panel de instrumentos | |
| - | 30A | Amplificador | |
| - | 15A | Radio. Unidad de control con pantalla para radio y navegación | |
| - | 5A | Unidad transmisora y receptora de teléfono | |
| - | 10A | Unidad de control del motor | |
| - | 5A | Interfaz de diagnóstico de bus de datos | |
| - | 25A | Unidad de control del motor | |
| - | 5A | Relé de bomba de refrigerante adicional | |
| - | 20A | Unidad de control de calefacción auxiliar | |
| - | 30A | Motor del limpiaparabrisas | |
| - | 10A | Unidad de control del ventilador del radiador. Válvula de control del árbol de levas 1 | |
| - | 5A | Emisor de posición del embrague | |
| - | 20A | Bobina de encendido 1, 2, 3 y 4 con etapa de salida | |
| - | 40A | Unidad de control de suministro a bordo (Hasta abril de 2008) | |
| - | 30A | Unidad de control de suministro a bordo (Desde mayo de 2008) | |
| - | 40A | Unidad de control de suministro a bordo | |
| - | 40A | Relé de suministro de voltaje Terminal 15 2 | |
| - | 40A | Relé de alivio de contacto X (Hasta abril de 2008) | |
| - | 50A | Relé de alivio de contacto X (Desde mayo de 2008) | |
| - | 40A | Fusible térmico de ajuste del asiento del conductor 1. Fusible térmico del techo corredizo | |
| - | Suministro de corriente Motronic [Batería delantera] | ||
| - | Suministro de voltaje Terminal 30 [Batería trasera] | ||
| - | Circulación continua del refrigerante [Batería delantera] | ||
| - | Bomba de refrigerante adicional [Batería trasera] | ||
| - | No asignado [Batería delantera] | ||
| - | Suministro de corriente de componentes del motor [Batería trasera] | ||
| - | Suministro de corriente de componentes del motor [Batería delantera] | ||
| - | Suministro de corriente Motronic [Batería trasera] | ||
| - | 150A | Alternador (90A/120A) | |
| - | 200A | Alternador | |
| - | 80A | Unidad de control de dirección asistida / Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador del radiador 2 | |
| - | 80A | Hasta abril de 2008: Fusible 32 en soporte de fusibles C / Fusible 37 en soporte de fusibles C / Fusible térmico de ajuste del asiento del conductor 1 | |
| - | - | Desde mayo de 2008: No asignado | |
| - | - | Hasta abril de 2008: No asignado | |
| - | 80A | Desde mayo de 2008: Suministro para soporte de fusibles C, a la izquierda bajo el panel de instrumentos / Fusible 19, 22 a 27, 43 a 45 en soporte de fusibles C | |
| - | 80A | Hasta abril de 2008: Fusible 43, 45, 28, 22, 18, 19 y 12 en soporte de fusibles C / Soporte de fusibles C, a la izquierda bajo el panel de instrumentos | |
| - | 100A | Hasta abril de 2008: Fusible 43, 45, 28, 22, 18, 19 y 12 en soporte de fusibles C / Soporte de fusibles C, a la izquierda bajo el panel de instrumentos | |
| - | - | Desde mayo de 2008: No asignado | |
| - | 40A | Hasta abril de 2008: Unidad de control de accionamiento del techo convertible / Bomba hidráulica de accionamiento del techo convertible | |
| - | - | Desde mayo de 2008: No asignado | |
| 508 | Hasta abril de 2008: Suministro terminal 30 [Batería en compartimento del motor] | ||
| 508 | Desde mayo de 2008: Suministro terminal 30 [Batería en compartimento de equipaje] |

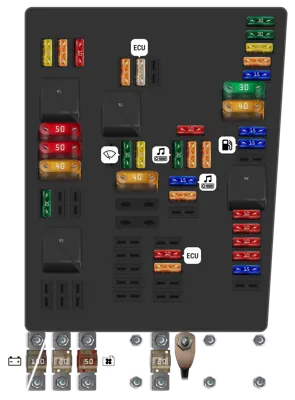

Panel de fusibles del motor (E-box alto) (Desde noviembre de 2008)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Relé de suministro de voltaje Terminal 15 | |
| - | 30A | Unidad de control ABS (válvulas) | |
| - | 20A | Unidad de control central del sistema de conveniencia / Unidad de control de la caja de cambios automática | |
| - | 5A | Unidad de control de suministro a bordo (Cable de medición) | |
| - | 15A | Unidad de control de suministro a bordo (Bocina) / Relé de bocina de doble tono | |
| - | 15A | Válvula reguladora de presión de combustible | |
| - | 15A | Relé de la bomba de combustible / Bomba de presurización del sistema de combustible | |
| - | 10A | Válvula de recirculación de aire del turbocompresor [BPY, BWA] / Válvula solenoide del sistema de filtro de carbón activado 1 [BPY, BWA] / Válvula solenoide de control de presión de carga [BPY, BWA] | |
| - | 10A | Medidor de masa de aire / Sensor de temperatura del aire de admisión | |
| - | 10A | Calefactor de la sonda lambda | |
| - | 10A | Calefactor de la sonda lambda 1 después del convertidor catalítico / Calefactor de la sonda lambda 2 después del convertidor catalítico | |
| - | 15A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 10A | Bomba de circulación de refrigerante | |
| - | 5A | Unidad de control de la electrónica de la columna de dirección | |
| - | 5A | Unidad de control en el inserto del panel de instrumentos | |
| - | 30A | Amplificador | |
| - | 15A | Radio / Unidad de control con pantalla para radio y navegación | |
| - | 5A | Unidad de transmisión y recepción de teléfono / Unidad de control de controles de teléfono | |
| - | 10A | Unidad de control del motor | |
| - | 5A | Interfaz de diagnóstico de bus de datos | |
| - | 25A | Unidad de control del motor | |
| - | 5A | Relé de bomba de refrigerante adicional / Relé de bomba de aire secundario | |
| - | 20A | Unidad de control del calefactor auxiliar | |
| - | 30A | Motor del limpiaparabrisas / Unidad de control del motor del limpiaparabrisas | |
| - | 10A | Unidad de control del ventilador del radiador / Válvula de control del árbol de levas 1 / Válvula de la aleta de escape 1 | |
| - | 5A | Sensor de posición del embrague | |
| - | 20A | Bobina de encendido 1, 2, 3 y 4 con etapa de salida | |
| - | 30A | Bobina de encendido 1, 2, 3, 4 y 5 con etapa de salida [BUB, CBRA] / Bobina de encendido 6 con etapa de salida | |
| - | 30A | Unidad de control de suministro a bordo | |
| - | 40A | Unidad de control ABS | |
| - | 40A | Relé de suministro de voltaje Terminal 15 | |
| - | 50A | Relé de alivio de contacto | |
| - | 50A | Fusible térmico de ajuste del asiento del conductor 1 / Fusible térmico del techo corredizo | |
| - | 40A | Unidad de control de actuación del techo convertible / Bomba hidráulica de actuación del techo convertible | |
| - | Suministro de corriente Motronic [Batería delantera] | ||
| - | Suministro de voltaje Terminal 30 [Batería trasera] | ||
| - | Circulación continua de refrigerante [Batería delantera] | ||
| - | Bomba de refrigerante adicional [Batería trasera] | ||
| - | No asignado [Batería delantera] | ||
| - | Suministro de corriente a componentes del motor [Batería trasera] | ||
| - | Suministro de corriente a componentes del motor [Batería delantera] | ||
| - | Suministro de corriente Motronic [Batería trasera] | ||
| - | 150A | Alternador (90A/120A) | |
| - | 200A | Alternador | |
| - | 80A | Unidad de control de dirección asistida / Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador del radiador 2 | |
| - | 80A | Suministro para el portafusibles C, a la izquierda debajo del panel de instrumentos / Fusible 19, 22 a 27, 43 a 45 en el portafusibles C | |
| 508 | Terminal de suministro 30 [Batería en el compartimento de equipaje] |
