Caja de fusibles del tablero de instrumentos (Hasta abril de 2009)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Conector de 16 pines Conexión de diagnóstico / Regulador de iluminación del interruptor e instrumentos / Medidor de masa de aire / Relé de operación del calentador auxiliar / Unidad de control de asistencia de estacionamiento / Unidad de control para luz de giro y control de rango de faros / Elemento calefaccionado para respiradero del cárter / Motor de control de rango de faros izquierdo / Motor de control de rango de faros derecho | |
| 2 | 5A | Interruptor de luz / Interruptor de luz de freno / Unidad de control ABS / Unidad de control de amortiguación controlada electrónicamente / Relé de suministro de corriente Motronic / Unidad de control en inserto del panel de instrumentos / Unidad de control de detector de remolque / Unidad de control de dirección asistida / Interfaz de diagnóstico de bus de datos / Unidad de control de la bomba de combustible / Unidad de control de sensores de palanca selectora / Unidad de control del motor / Unidad mecatrónica para caja de cambios de doble embrague | |
| 3 | 10A | Unidad de control del airbag | |
| 4 | 5A | Unidad de operación de puerta de garaje / Botón del Sistema de Monitoreo de Presión de Neumáticos / Unidad de operación de puerta de garaje / Sensor de alta presión / Sensor de nivel de aceite y temperatura de aceite / Unidad de control del asiento del conductor calefaccionado / Unidad de control del asiento del pasajero delantero calefaccionado / Unidad de control Climatronic / Unidad de control de suministro a bordo 2 / Espejo interior antideslumbrante automático / Elemento calefaccionado del chorro del limpiaparabrisas izquierdo / Elemento calefaccionado del chorro del limpiaparabrisas derecho | |
| 12 | 10A | Unidad de control de la puerta del conductor / Unidad de control de la puerta del pasajero delantero | |
| 13 | 10A | Interruptor de luz / Conector de 16 pines Conexión de diagnóstico / Sensor de lluvia y luz | |
| 14 | 10A | Unidad de control Climatronic / Unidad de control del sistema de aire acondicionado / Unidad de control de sensores de palanca selectora / Receptor de control remoto para calentador auxiliar de refrigerante | |
| 15 | 7.5A | Unidad de control de suministro a bordo | |
| 17 | 5A | Bocina de alarma / Módulo de envío y recepción del monitor interior 1 / Módulo de envío y recepción del monitor interior 2 / Sensor de inclinación del vehículo / Relé de bocina de alarma [solo mercados americanos] | |
| 17 | 10A | Bocina de alarma / Módulo de envío y recepción del monitor interior 1 / Módulo de envío y recepción del monitor interior 2 / Sensor de inclinación del vehículo / Relé de bocina de alarma [solo mercados americanos] | |
| 19 | 7.5A | Unidad de control de cierre eléctrico | |
| 22 | 40A | Unidad de control del ventilador de aire fresco | |
| 23 | 30A | Unidad de control de la puerta del conductor / Unidad de control de la puerta del pasajero delantero | |
| 25 | 25A | Relé del ventilador de aire fresco | |
| 27 | 15A | Unidad de control de la bomba de combustible / Relé de la bomba de combustible / Relé para bomba de combustible suplementaria | |
| 32 | 30A | Unidad de control de la puerta trasera izquierda / Unidad de control de la puerta trasera derecha | |
| 34 | 15A | Interruptor de ajuste de soporte lumbar del asiento del conductor / Interruptor de ajuste de soporte lumbar del asiento del pasajero delantero | |
| 35 | 10A | Unidad de control de amortiguación controlada electrónicamente | |
| 36 | 20A | Relé del sistema de lavado de faros / Bomba del sistema de lavado de faros | |
| 37 | 30A | Unidad de control de los asientos delanteros calefaccionados | |
| 38 | 20A | Unidad de control central del sistema de conveniencia | |
| 40 | 40A | Unidad de control del sistema de aire acondicionado / Relé de operación del calentador auxiliar | |
| 41 | 15A | Bomba de lavado | |
| 42 | 15A | Diodo de bloqueo 2 / Encendedor de cigarrillos / Toma de corriente de 12 V | |
| 43 | 15A | Unidad de control de detector de remolque | |
| 44 | 20A | Unidad de control de detector de remolque | |
| 45 | 15A | Unidad de control de detector de remolque |

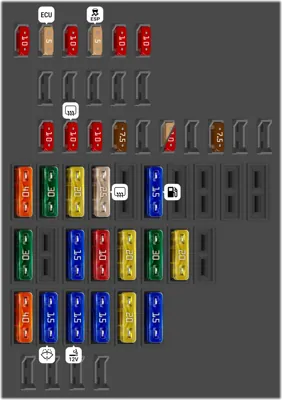

Caja de fusibles del tablero de instrumentos (Desde mayo de 2009)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Conector de 16 pines Conexión de diagnóstico / Regulador de iluminación del interruptor e instrumentos / Medidor de masa de aire / Relé de operación del calefactor auxiliar / Unidad de control de asistencia de estacionamiento / Unidad de control para luz de giro y control de alcance de faros / Elemento calefaccionado para respiradero del cárter / Motor de control de alcance de faros izquierdo / Motor de control de alcance de faros derecho | |
| 2 | 5A | Interruptor de luz / Interruptor de luz de freno / Unidad de control ABS / Unidad de control de amortiguación controlada electrónicamente / Relé de suministro de corriente Motronic / Unidad de control en inserto del panel de instrumentos / Unidad de control de detector de remolque / Unidad de control de dirección asistida / Interfaz de diagnóstico de bus de datos / Unidad de control de la bomba de combustible / Unidad de control de sensores de palanca selectora / Palanca selectora / Unidad de control del motor / Unidad mecatrónica para caja de cambios de doble embrague | |
| 3 | 10A | Unidad de control del airbag / Lámpara de advertencia de airbag del lado del pasajero desactivado | |
| 4 | 5A | Interruptor de luz de reversa / Botón del Sistema de Monitoreo de Presión de Neumáticos / Botón del Indicador de Pérdida de Presión de Neumáticos / Unidad de control de reconocimiento de ocupación de asiento / Botón TCS y ESP / Unidad de operación de puerta de garaje / Sensor de alta presión / Sensor de nivel de aceite y temperatura de aceite / Sensor de calidad del aire / Unidad de control de asientos delanteros calefaccionados / Unidad de control Climatronic / Unidad de control del sistema de aire acondicionado / Espejo interior automático antideslumbrante / Elemento calefaccionado del chorro del limpiaparabrisas izquierdo / Elemento calefaccionado del chorro del limpiaparabrisas derecho | |
| 5 | 10A | Módulo de salida para faro derecho | |
| 6 | 10A | Módulo de salida para faro izquierdo | |
| 12 | 10A | Unidad de control de la puerta del conductor / Unidad de control de la puerta del pasajero delantero | |
| 13 | 10A | Interruptor de luz / Conector de 16 pines Conexión de diagnóstico / Sensor de lluvia y luz / Relé de la ventana trasera calefaccionada / Sensor de campo magnético para brújula | |
| 14 | 10A | Unidad de control Climatronic / Unidad de control del sistema de aire acondicionado / Unidad de control de sensores de palanca selectora / Palanca selectora / Receptor de control remoto para calefactor auxiliar de refrigerante | |
| 15 | 7.5A | Unidad de control de suministro a bordo / Relé de bocina de doble tono | |
| 17 | 5A | Bocina de alarma / Módulo de envío y recepción de monitor interior 1 / Módulo de envío y recepción de monitor interior 2 / Sensor de inclinación del vehículo / Unidad de control de suministro a bordo (solo mercados americanos) | |
| 19 | 7.5A | Unidad de control de cierre eléctrico | |
| 22 | 40A | Unidad de control del ventilador de aire fresco | |
| 23 | 30A | Unidad de control de la puerta del conductor / Unidad de control de la puerta del pasajero delantero | |
| 24 | 20A | Unidad de control de suministro a bordo | |
| 25 | 25A | Ventana trasera calefaccionada / Relé del ventilador de aire fresco | |
| 27 | 15A | Unidad de control de la bomba de combustible / Relé de la bomba de combustible / Relé para bomba de combustible suplementaria / Relé de la bomba de combustible eléctrica 2 | |
| 32 | 30A | Unidad de control de la puerta trasera izquierda / Unidad de control de la puerta trasera derecha | |
| 34 | 15A | Interruptor de ajuste de soporte lumbar del asiento del conductor / Interruptor de ajuste de soporte lumbar del asiento del pasajero delantero | |
| 35 | 10A | Unidad de control de amortiguación controlada electrónicamente | |
| 36 | 20A | Relé del sistema de lavado de faros / Bomba del sistema de lavado de faros | |
| 37 | 30A | Unidad de control de asientos delanteros calefaccionados / | |
| 38 | 20A | Unidad de control de suministro a bordo | |
| 40 | 40A | Unidad de control del sistema de aire acondicionado / Relé de operación del calefactor auxiliar | |
| 41 | 15A | Bomba de lavado | |
| 42 | 15A | Diodo de bloqueo 2 / Encendedor de cigarrillos / Toma de corriente de 12 V | |
| 43 | 15A | Unidad de control de detector de remolque | |
| 44 | 20A | Unidad de control de detector de remolque | |
| 45 | 15A | Unidad de control de detector de remolque |
Panel de fusibles del motor (E-box bajo)
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Relé de suministro de corriente para componentes del motor / Unidad de control de electrónica de la columna de dirección (Hasta abril de 2009) | |
| - | 5A | Unidad de control de suministro a bordo | |
| - | 20A | Unidad de control ABS | |
| - | 15A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 5A | Unidad de control en el inserto del panel de instrumentos / Unidad de control de electrónica de la columna de dirección (Desde mayo de 2009) | |
| - | 40A | Relé de suministro de voltaje Terminal 15, 2 | |
| - | 15A | Unidad de control con pantalla para radio y navegación / Unidad de control con pantalla para TV, radio navegación / Radio / Sintonizador de radio digital por satélite | |
| - | 5A | Unidad transmisora y receptora de teléfono (Hasta abril de 2009) / Unidad de control de controles de teléfono | |
| - | 5A | Relé de suministro de corriente Motronic [Motor de gasolina, no para código de motor BLF] / Unidad de control del motor | |
| - | 20A | Unidad de control del calentador auxiliar | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 30A | Unidad de control del motor [Motor diésel] | |
| - | 15A | Unidad de control del motor [Motor de gasolina] | |
| - | 20A | Bobina de encendido 1, 2, 3 y 4 con etapa de salida / Válvula reguladora de presión de combustible / Válvula de medición de combustible | |
| - | 10A | Calefactor de sonda lambda / Calefactor de sonda lambda 1 después del convertidor catalítico / Relé de bomba de combustible / Unidad de control automático del período de incandescencia / Bomba de diagnóstico del sistema de combustible / Relé para bomba de combustible suplementaria | |
| - | 30A | Unidad de control de suministro a bordo | |
| - | 15A | Claxon agudo / Claxon grave / Relé de claxon de doble tono | |
| - | 30A | Amplificador | |
| - | 30A | Unidad de control del motor del limpiaparabrisas / Motor del limpiaparabrisas | |
| - | 10A | Bomba de circulación de refrigerante / Válvula reguladora de presión de combustible | |
| - | 10A | Calefactor de sonda lambda / Calefactor de sonda lambda 2 / Calefactor de sonda lambda 1 después del convertidor catalítico / Embrague magnético para sobrealimentador | |
| - | 5A | Emisor de posición del embrague | |
| - | 5A | Relé de bomba de aire secundaria / Válvula solenoide de control de presión de carga / Válvula de cambio del enfriador de recirculación de gases de escape / Válvula de cambio del enfriador de recirculación de gases de escape 2 / Válvula reguladora de presión de combustible / Relé de circulación continua de refrigerante | |
| - | 10A | Unidad de control del ventilador del radiador / Relé de suministro de corriente para componentes del motor (Hasta abril de 2009) / Válvula de recirculación de aire del turbocompresor (Hasta abril de 2009) | |
| - | 30A | Unidad de control ABS (Desde mayo de 2009) | |
| - | 40A | Unidad de control ABS | |
| - | 30A | Unidad de control de suministro a bordo / Motor de bomba de aire secundaria | |
| - | 40A | Unidad de control automático del período de incandescencia | |
| - | 40A | Unidad de control de activación del techo convertible | |
| - | 30A | Fusible 32 en el soporte de fusibles C / Fusible térmico del techo corredizo / Fusible térmico de ajuste del asiento del conductor 1 | |
| - | 50A | Relé de alivio de contacto / Fusible 40 en el soporte de fusibles C / Fusible 41 en el soporte de fusibles C / Fusible 41 en el soporte de fusibles C | |
| - | Suministro de corriente Motronic | ||
| - | Suministro de voltaje Terminal 30 [Motores diésel] | ||
| - | Bomba de aire secundaria [Código de motor: CBFA] | ||
| - | Bomba de refrigerante adicional | ||
| - | Puente de conexión [Motores diésel] | ||
| - | 150A | Alternador (90A/120A) | |
| - | 200A | Alternador (140A) | |
| - | 80A | Unidad de control de dirección asistida / Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador del radiador 2 | |
| - | 80A | Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador del radiador 2 | |
| - | 40A | Relé de salida de calor bajo / Elemento calefactor de aire auxiliar | |
| - | 80A | Fusible 43, 45, 28, 22, 18, 19 y 12 en el soporte de fusibles C / Soporte de fusibles C, a la izquierda debajo del panel de instrumentos | |
| - | 100A | Fusible 43, 45, 28, 22, 18, 19 y 12 en el soporte de fusibles C / Soporte de fusibles C, a la izquierda debajo del panel de instrumentos | |
| - | 80A | Relé de salida de calor alto / Elemento calefactor de aire auxiliar | |
| - | 100A | Relé de salida de calor alto / Elemento calefactor de aire auxiliar |

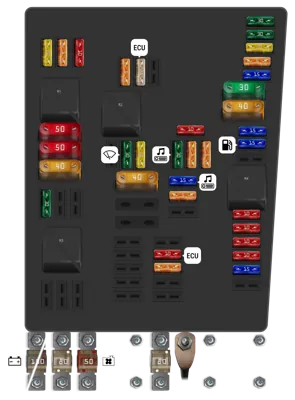

Panel de fusibles del motor (E-box alto) (Hasta abril de 2009)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Relé de suministro de voltaje Terminal 15 | |
| - | 30A | Unidad de control ABS (válvulas) | |
| - | 20A | Unidad de control central del sistema de conveniencia / Unidad de control de la caja de cambios automática | |
| - | 5A | Unidad de control de suministro a bordo (Cable de medición) | |
| - | 15A | Unidad de control de suministro a bordo (Claxon) / Relé de claxon de doble tono | |
| - | 15A | Válvula reguladora de presión de combustible | |
| - | 15A | Relé de la bomba de combustible / Bomba de presurización del sistema de combustible | |
| - | 10A | Válvula de recirculación de aire del turbocompresor [BPY, BWA] / Válvula solenoide del sistema de filtro de carbón activado 1 [BPY, BWA] / Válvula solenoide de control de presión de carga [BPY, BWA] | |
| - | 10A | Medidor de masa de aire / Sensor de temperatura del aire de admisión | |
| - | 10A | Calefacción de la sonda lambda | |
| - | 10A | Calefacción de la sonda lambda 1 después del convertidor catalítico / Calefacción de la sonda lambda 2 después del convertidor catalítico | |
| - | 15A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 10A | Bomba de circulación de refrigerante | |
| - | 5A | Unidad de control de la electrónica de la columna de dirección | |
| - | 5A | Unidad de control en el inserto del panel de instrumentos | |
| - | 30A | Amplificador | |
| - | 15A | Radio / Unidad de control con pantalla para radio y navegación | |
| - | 5A | Unidad transmisora y receptora de teléfono / Unidad de control de controles del teléfono | |
| - | 10A | Unidad de control del motor | |
| - | 5A | Interfaz de diagnóstico de bus de datos | |
| - | 25A | Unidad de control del motor | |
| - | 5A | Relé de bomba adicional de refrigerante / Relé de bomba de aire secundario | |
| - | 20A | Unidad de control del calefactor auxiliar | |
| - | 30A | Motor del limpiaparabrisas / Unidad de control del motor del limpiaparabrisas | |
| - | 10A | Unidad de control del ventilador del radiador / Válvula de control del árbol de levas 1 / Válvula de la aleta de escape 1 | |
| - | 5A | Sensor de posición del embrague | |
| - | 20A | Bobina de encendido 1, 2, 3 y 4 con etapa de salida | |
| - | 30A | Bobina de encendido 1, 2, 3, 4 y 5 con etapa de salida [BUB, CBRA] / Bobina de encendido 6 con etapa de salida | |
| - | 30A | Unidad de control de suministro a bordo | |
| - | 40A | Unidad de control ABS | |
| - | 40A | Relé de suministro de voltaje Terminal 15 | |
| - | 50A | Relé de alivio de contacto | |
| - | 50A | Fusible térmico de ajuste del asiento del conductor 1 / Fusible térmico del techo corredizo | |
| - | 40A | Unidad de control de actuación del techo convertible / Bomba hidráulica de actuación del techo convertible | |
| - | Suministro de corriente Motronic [Batería delantera] | ||
| - | Suministro de voltaje Terminal 30 [Batería trasera] | ||
| - | Circulación continua del refrigerante [Batería delantera] | ||
| - | Bomba adicional de refrigerante [Batería trasera] | ||
| - | No asignado [Batería delantera] | ||
| - | Suministro de corriente de componentes del motor [Batería trasera] | ||
| - | Suministro de corriente de componentes del motor [Batería delantera] | ||
| - | Suministro de corriente Motronic [Batería trasera] | ||
| - | 150A | Alternador (90A/120A) | |
| - | 200A | Alternador | |
| - | 80A | Unidad de control de dirección asistida / Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador del radiador 2 | |
| - | 80A | Suministro para el portafusibles C, a la izquierda debajo del panel de instrumentos / Fusible 19, 22 a 27, 43 a 45 en el portafusibles C | |
| 508 | Terminal de suministro 30 [Batería en el compartimento de equipaje] |

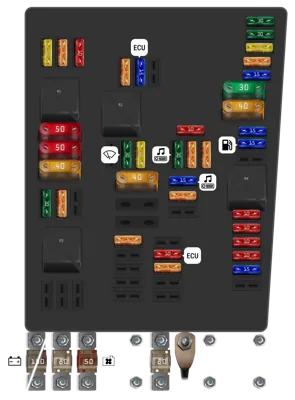

Panel de fusibles del motor (E-box alto) (Desde mayo de 2009)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control de suministro a bordo | |
| - | 30A | Unidad de control ABS (válvulas) | |
| - | 20A | Unidad de control de suministro a bordo | |
| - | 5A | Unidad de control de suministro a bordo (Cable de medición) | |
| - | 15A | Unidad de control de suministro a bordo (Claxon) / Relé de claxon de doble tono | |
| - | 15A | Válvula reguladora de presión de combustible | |
| - | 15A | Relé de la bomba de combustible / Bomba de presurización del sistema de combustible | |
| - | 10A | Válvula de recirculación de aire del turbocompresor [BPY, BWA] / Válvula solenoide del sistema de filtro de carbón activado 1 [BPY, BWA] / Válvula solenoide de control de presión de carga [BPY, BWA] | |
| - | 10A | Medidor de masa de aire / Sensor de temperatura del aire de admisión | |
| - | 10A | Calefacción de la sonda lambda / Calefacción de la sonda lambda 2 | |
| - | 10A | Calefacción de la sonda lambda 1 después del convertidor catalítico / Calefacción de la sonda lambda 2 después del convertidor catalítico | |
| - | 15A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 10A | Bomba de circulación de refrigerante | |
| - | 5A | Unidad de control de electrónica de la columna de dirección | |
| - | 5A | Unidad de control en inserto del panel de instrumentos | |
| - | 30A | Amplificador | |
| - | 15A | Radio / Unidad de control con pantalla para radio y navegación | |
| - | 5A | Unidad de control de controles telefónicos | |
| - | 10A | Unidad de control del motor / Relé de suministro de voltaje Terminal 30 | |
| - | 5A | Interfaz de diagnóstico de bus de datos | |
| - | 15A | Unidad de control del motor | |
| - | 5A | Relé de bomba de refrigerante adicional / Relé de bomba de aire secundario | |
| - | 20A | Unidad de control del calefactor auxiliar | |
| - | 30A | Motor del limpiaparabrisas / Unidad de control del motor del limpiaparabrisas | |
| - | 5A | Elemento calefaccionado para el respiradero del cárter (CDVA) | |
| - | 10A | Unidad de control del ventilador del radiador / | |
| - | 5A | Sensor de posición del embrague | |
| - | 20A | Bobina de encendido 1, 2, 3 y 4 con etapa de salida | |
| - | 5A | Relé de suministro de corriente Motronic | |
| - | 30A | Bobina de encendido 1, 2, 3, 4, 5 y 6 con etapa de salida | |
| - | 30A | Unidad de control de suministro a bordo | |
| - | 40A | Unidad de control ABS | |
| - | 40A | Relé de suministro de voltaje Terminal 15 2 | |
| - | 50A | Relé de alivio de contacto | |
| - | 50A | Fusible térmico de ajuste del asiento del conductor 1 / Fusible térmico del techo corredizo | |
| - | 40A | Unidad de control de accionamiento del techo convertible / Bomba hidráulica de accionamiento del techo convertible | |
| - | Suministro de corriente Motronic [Batería delantera] | ||
| - | Suministro de voltaje Terminal 30 [Batería trasera] | ||
| - | Circulación continua del refrigerante [Batería delantera] | ||
| - | Bomba de refrigerante adicional [Batería trasera] | ||
| - | No asignado [Batería delantera] | ||
| - | Suministro de corriente de componentes del motor [Batería trasera] | ||
| - | Suministro de corriente de componentes del motor [Batería delantera] | ||
| - | Suministro de corriente Motronic [Batería trasera] | ||
| - | 150A | Alternador (90A/120A) | |
| - | 200A | Alternador | |
| - | 80A | Unidad de control de dirección asistida / Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador del radiador 2 | |
| - | 80A | Suministro para portafusibles C, a la izquierda bajo el panel de instrumentos / Fusible 19, 22 a 27, 43 a 45 en portafusibles C | |
| 508 | Suministro terminal 30 [Batería en el compartimento de equipaje] |
