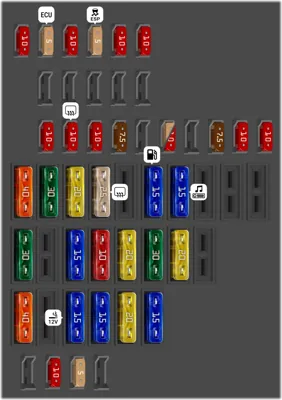

Caja de fusibles del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Conexión de diagnóstico / Regulador de iluminación de interruptores e instrumentos / Medidor de masa de aire / Relé de operación del calentador auxiliar / Unidad de control de asistencia de estacionamiento / Unidad de control para luz de giro y control de alcance de faros / Elemento calefactor para ventilación del cárter / Motor de control de alcance del faro izquierdo / Motor de control de alcance del faro derecho / Unidad de control de dirección asistida para estacionamiento | |
| 2 | 5A | Interruptor de luces / Interruptor de luces de freno / Unidad de control ABS / Unidad de control de amortiguación controlada electrónicamente / Relé de suministro de corriente Motronic / Unidad de control en el inserto del tablero de instrumentos / Unidad de control del detector de remolque / Unidad de control de dirección asistida / Interfaz de diagnóstico del bus de datos / Unidad de control de la bomba de combustible / Unidad de control de sensores de palanca selectora / Palanca selectora / Unidad de control del motor / Unidad mecatrónica para caja de cambios de doble embrague / Módulo de control para sistema de localización de vehículos | |
| 3 | 10A | Unidad de control del airbag / Lámpara de advertencia de airbag lateral del pasajero delantero desactivado | |
| 4 | 5A | Interruptor de luces de reversa / Botón del sistema de monitoreo de presión de neumáticos / Botón indicador de pérdida de presión de neumáticos / Unidad de control de reconocimiento de asiento ocupado / Botón TCS y ESP / Unidad de operación de puerta de garaje / Sensor de alta presión / Sensor de nivel y temperatura de aceite / Sensor de calidad del aire / Unidad de control de asientos delanteros calefaccionados / Unidad de control Climatronic / Unidad de control del sistema de aire acondicionado / Espejo interior antideslumbrante automático / Elemento calefactor del chorro del lavaparabrisas izquierdo / Elemento calefactor del chorro del lavaparabrisas derecho / Unidad de control del calefactor / Unidad de control de operación de puerta de garaje / Unidad de control de suministro a bordo | |
| 5 | 10A | Módulo de salida para faro derecho | |
| 6 | 10A | Módulo de salida para faro izquierdo | |
| 12 | 10A | Unidad de control de la puerta del conductor / Unidad de control de la puerta del pasajero delantero | |
| 13 | 10A | Interruptor de luces / Conector de 16 pines Conexión de diagnóstico / Sensor de lluvia y luz / Relé de luneta trasera calefaccionada / Sensor de campo magnético para brújula | |
| 14 | 10A | Unidad de control Climatronic / Unidad de control del sistema de aire acondicionado / Unidad de control de sensores de palanca selectora / Palanca selectora / Receptor de control remoto para calentador auxiliar de refrigerante / Relé del sistema de lavafaros | |
| 15 | 7.5A | Unidad de control de suministro a bordo / Relé de bocina de doble tono | |
| 17 | 5A | Bocina de alarma / Módulo de envío y recepción del monitor interior 1 / Módulo de envío y recepción del monitor interior 2 / Sensor de inclinación del vehículo / Unidad de control de suministro a bordo (solo mercados americanos) | |
| 19 | 7.5A | Unidad de control de cierre eléctrico | |
| 20 | 10A | Unidad de control de autorización de entrada y arranque | |
| 21 | 10A | Unidad de control de bloqueo electrónico de la columna de dirección | |
| 22 | 40A | Unidad de control del soplador de aire fresco | |
| 23 | 30A | Unidad de control de la puerta del conductor / Unidad de control de la puerta del pasajero delantero (Hasta octubre de 2011) | |
| 24 | 20A | Unidad de control de suministro a bordo | |
| 25 | 25A | Luneta trasera calefaccionada / Relé del soplador de aire fresco | |
| 27 | 15A | Unidad de control de la bomba de combustible / Relé de la bomba de combustible / Relé para bomba de combustible suplementaria / Relé de la bomba de combustible eléctrica 2 / Relé de la bomba de combustible para calentador auxiliar / Relé de la bomba de combustible eléctrica 2 | |
| 28 | 15A | Radio | |
| 32 | 30A | Hasta octubre de 2011: Unidad de control de la puerta trasera izquierda / Unidad de control de la puerta trasera derecha; Desde noviembre de 2011: Unidad de control de la puerta del pasajero delantero | |
| 34 | 15A | Interruptor de ajuste de soporte lumbar del asiento del conductor / Interruptor de ajuste de soporte lumbar del asiento del pasajero delantero | |
| 35 | 10A | Unidad de control de amortiguación controlada electrónicamente | |
| 36 | 20A | Relé del sistema de lavafaros / Bomba del sistema de lavafaros | |
| 37 | 30A | Unidad de control de asientos delanteros calefaccionados | |
| 38 | 20A | Unidad de control de suministro a bordo | |
| 40 | 40A | Interruptor de calefactor/salida de calor / Relé de operación del calentador auxiliar | |
| 42 | 15A | Diodo de bloqueo 2 / Encendedor de cigarrillos / Toma de 12 V | |
| 43 | 15A | Unidad de control del detector de remolque | |
| 44 | 20A | Unidad de control del detector de remolque | |
| 45 | 15A | Unidad de control del detector de remolque | |
| 47 | 10A | Unidad de control de los controles del teléfono | |
| 48 | 5A | Unidad de control en el inserto del tablero de instrumentos (solo con Start/Stop) |
Panel de fusibles del motor (E-box baja)
| N° | A | Descripción | |
|---|---|---|---|
| - | - | No utilizado (Hasta octubre de 2011) | |
| - | 30A | A partir de noviembre de 2011: Unidad de control de la puerta trasera izquierda / Unidad de control de la puerta trasera derecha | |
| - | 20A | Relé de suministro de corriente de componentes del motor | |
| - | 5A | Unidad de control de la alimentación de a bordo / Unidad de control del monitor de batería | |
| - | 20A | Unidad de control del ABS | |
| - | 15A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 5A | Unidad de control en el cuadro de instrumentos / Unidad de control de la electrónica de la columna de dirección | |
| - | 40A | Relé 2 de suministro de tensión del borne 15 | |
| - | 15A | Unidad de control con pantalla para radio y navegación / Unidad de control con unidad de visualización para TV, radionavegación / Radio / Sintonizador de radio digital por satélite / Estabilizador de tensión | |
| - | 5A | Unidad de control de los mandos del teléfono | |
| - | 5A | Relé de suministro de corriente Motronic (Modelos con motor diésel) / Relé de suministro de tensión del borne 30 (Modelos con motor de gasolina) / Unidad de control del motor | |
| - | 20A | Unidad de control del calentador auxiliar | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 30A | Unidad de control del motor [Motor diésel] | |
| - | 15A | Unidad de control del motor [Motor de gasolina] | |
| - | 20A | Bobina de encendido 1, 2, 3 y 4 con etapa de salida / Válvula reguladora de presión de combustible / Válvula dosificadora de combustible | |
| - | 10A | Calefacción de la sonda Lambda / Calefacción de la sonda Lambda 1 después del catalizador / Relé de la bomba de combustible / Unidad de control del período de incandescencia automático / Bomba de diagnóstico del sistema de combustible / Relé para bomba de combustible suplementaria / Relé de alta potencia calorífica | |
| - | 30A | Unidad de control de la alimentación de a bordo | |
| - | 15A | Bocina de agudos / Bocina de graves / Relé de bocina de doble tono | |
| - | 30A | Amplificador | |
| - | 30A | Unidad de control del motor del limpiaparabrisas / Motor del limpiaparabrisas | |
| - | 10A | Bomba de circulación de refrigerante / Válvula reguladora de presión de combustible | |
| - | 10A | Calefacción de la sonda Lambda / Calefacción de la sonda Lambda 2 / Calefacción de la sonda Lambda 1 después del catalizador / Embrague magnético para sobrealimentador | |
| - | 5A | Emisor de posición del embrague | |
| - | 5A | Relé de la bomba de aire secundario / Válvula solenoide de control de presión de carga / Válvula de conmutación del enfriador de recirculación de gases de escape / Válvula de conmutación 2 del enfriador de recirculación de gases de escape / Válvula reguladora de presión de combustible / Relé de circulación continua de refrigerante / Medidor de masa de aire | |
| - | 10A | Unidad de control del ventilador del radiador | |
| - | 30A | Unidad de control del ABS | |
| - | 30A | Unidad de control de la alimentación de a bordo / Motor de la bomba de aire secundario | |
| - | 40A | Unidad de control del período de incandescencia automático | |
| - | 40A | Unidad de control de accionamiento del techo descapotable / Bomba hidráulica de accionamiento del techo descapotable | |
| - | 30A | Fusible 32 en el portafusibles C / Fusible térmico del techo corredizo / Fusible térmico 1 del ajuste del asiento del conductor | |
| - | 50A | Relé de descarga de contacto | |
| - | Suministro de corriente Motronic | ||
| - | Suministro de tensión del borne 30 [Motores diésel] | ||
| - | Bomba de aire secundario [Código de motor: CBFA] | ||
| - | Bomba de refrigerante adicional | ||
| - | Puente de conexión [Motores diésel] | ||
| - | 150A | Alternador (90A/120A) | |
| - | 200A | Alternador (140A) | |
| - | 80A | Unidad de control de la dirección asistida / Motor de la dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador del radiador 2 | |
| - | 80A | Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador del radiador 2 | |
| - | 40A | Relé de baja potencia calorífica / Elemento calefactor de aire auxiliar | |
| - | 80A | Fusible 43, 45, 28, 22, 18, 19 y 12 en el portafusibles C / Portafusibles C, a la izquierda debajo del tablero | |
| - | 100A | Fusible 43, 45, 28, 22, 18, 19 y 12 en el portafusibles C / Portafusibles C, a la izquierda debajo del tablero | |
| - | 80A | Relé de alta potencia calorífica / Elemento calefactor de aire auxiliar | |
| - | 100A | Relé de alta potencia calorífica / Elemento calefactor de aire auxiliar |

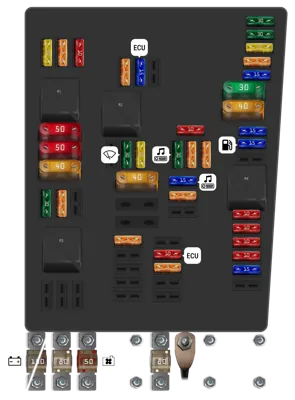

Panel de fusibles del motor (E-box high)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control de suministro a bordo | |
| - | 30A | Unidad de control ABS (válvulas) | |
| - | 20A | Unidad de control de suministro a bordo | |
| - | 5A | Unidad de control de suministro a bordo (Cable de medición) | |
| - | 15A | Unidad de control de suministro a bordo (Bocina) / Relé de bocina de doble tono | |
| - | 15A | Válvula reguladora de presión de combustible | |
| - | 15A | Relé de la bomba de combustible / Bomba de presurización del sistema de combustible | |
| - | 10A | Válvula de recirculación de aire del turbocompresor [BPY, BWA] / Válvula solenoide 1 del sistema de filtro de carbón activado [BPY, BWA] / Válvula solenoide de control de presión de carga [BPY, BWA] | |
| - | 10A | Medidor de masa de aire / Sensor de temperatura del aire de admisión | |
| - | 10A | Calefactor de sonda Lambda / Calefactor de sonda Lambda 2 | |
| - | 10A | Calefactor de sonda Lambda 1 después del convertidor catalítico / Calefactor de sonda Lambda 2 después del convertidor catalítico | |
| - | 15A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 10A | Bomba de circulación de refrigerante | |
| - | 5A | Unidad de control de la electrónica de la columna de dirección | |
| - | 5A | Unidad de control en el inserto del tablero de instrumentos | |
| - | 30A | Amplificador | |
| - | 15A | Radio / Unidad de control con pantalla para radio y navegación | |
| - | 5A | Unidad de control de mandos del teléfono | |
| - | 10A | Unidad de control del motor / Relé de suministro de voltaje del Terminal 30 | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 15A | Unidad de control del motor | |
| - | 5A | Relé de la bomba de refrigerante adicional / Relé de la bomba de aire secundario | |
| - | 20A | Unidad de control del calefactor auxiliar | |
| - | 30A | Motor del limpiaparabrisas / Unidad de control del motor del limpiaparabrisas | |
| - | 5A | Elemento calefactor para el respiradero del cárter (CDVA) | |
| - | 10A | Unidad de control del ventilador del radiador / | |
| - | 5A | Sensor de posición del embrague | |
| - | 20A | Bobina de encendido 1, 2, 3 y 4 con etapa de salida | |
| - | 5A | Relé de suministro de corriente Motronic | |
| - | 30A | Bobina de encendido 1, 2, 3, 4, 5 y 6 con etapa de salida | |
| - | 30A | Unidad de control de suministro a bordo | |
| - | 40A | Unidad de control ABS | |
| - | 40A | Relé 2 de suministro de voltaje del Terminal 15 | |
| - | 50A | Relé de alivio de contacto | |
| - | 50A | Fusible térmico 1 de ajuste del asiento del conductor / Fusible térmico del techo corredizo | |
| - | 40A | Unidad de control de accionamiento del techo convertible / Bomba hidráulica de accionamiento del techo convertible | |
| - | Suministro de corriente Motronic [Batería delantera] | ||
| - | Suministro de voltaje del Terminal 30 [Batería trasera] | ||
| - | Circulación continua de refrigerante [Batería delantera] | ||
| - | Bomba de refrigerante adicional [Batería trasera] | ||
| - | No asignado [Batería delantera] | ||
| - | Suministro de corriente de componentes del motor [Batería trasera] | ||
| - | Suministro de corriente de componentes del motor [Batería delantera] | ||
| - | Suministro de corriente Motronic [Batería trasera] | ||
| - | 150A | Alternador (90A/120A) | |
| - | 200A | Alternador | |
| - | 80A | Unidad de control de la dirección asistida / Motor de dirección asistida electromecánica | |
| - | 50A | Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador del radiador 2 | |
| - | 80A | Suministro para el portafusibles C, a la izquierda debajo del tablero / Fusibles 19, 22 a 27, 43 a 45 en el portafusibles C | |
| 508 | Suministro terminal 30 [Batería en el compartimento de equipaje] |
