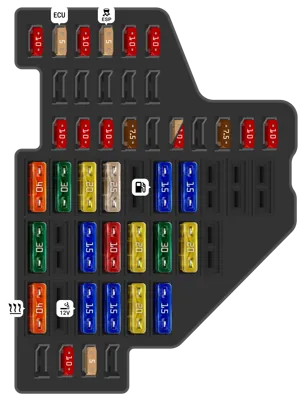

Caja de fusibles del tablero de instrumentos (hasta mayo de 2012)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Toma de diagnóstico / Atenuador para interruptores e iluminación del tablero de instrumentos / Medidor de masa de aire / Relé para modo de calefacción auxiliar / Unidad de control de asistencia de estacionamiento / Faros adaptativos y unidad de control de alcance de faros / Resistencia de calefacción de ventilación del cárter / Motor actuador de control de alcance del faro izquierdo / Motor actuador de control de alcance del faro derecho / Unidad de control de asistencia de estacionamiento | |
| 2 | 5A | Interruptor de luces / Interruptor de luz de freno / Unidad de control ABS / Unidad de control de amortiguación controlada electrónicamente / Relé de suministro de voltaje Motronic / Unidad de control en el inserto del tablero / Unidad de control detector de remolque / Unidad de control de dirección asistida / Interfaz de diagnóstico del bus de datos / Unidad de control de la bomba de combustible / Unidad de control de sensores de posición de la palanca selectora / Palanca selectora de caja de cambios automática / Unidad de control del motor / Unidad mecatrónica de caja de cambios de doble embrague / Unidad de control de monitoreo de posición del vehículo | |
| 3 | 10A | Unidad de control del airbag / Lámpara indicadora de desactivación del airbag del pasajero delantero | |
| 4 | 5A | Interruptor de luz de reversa / Botón de monitoreo de presión de neumáticos / Botón de visualización de presión de neumáticos / Unidad de control de reconocimiento de asiento ocupado / Botón de desactivación ASR y ESP / Unidad de control del abridor de puerta de garaje / Sensor de alta presión / Sensor de nivel y temperatura de aceite / Sensor de calidad del aire / Unidad de control de asientos delanteros calefaccionados / Unidad de control Climatronic / Unidad de control de aire acondicionado / Espejo interior electrocrómico / Resistencia de calefacción del chorro del limpiaparabrisas izquierdo / Resistencia de calefacción del chorro del limpiaparabrisas derecho / Unidad de control del calentador / Unidad de control del abridor de puerta de garaje / Unidad de control de suministro de energía a bordo | |
| 5 | 10A | Unidad de control del faro derecho | |
| 6 | 10A | Unidad de control del faro izquierdo | |
| 12 | 10A | Unidad de control de la puerta del conductor / Unidad de control de la puerta del pasajero delantero | |
| 13 | 10A | Interruptor de luces / Conector, toma de diagnóstico de 16 pines / Sensor de lluvia y luz / Relé de calefacción de la ventana trasera / Sensor de campo magnético para brújula / | |
| 14 | 10A | Unidad de control Climatronic / Unidad de control de aire acondicionado / Unidad de control del sensor de posición de la palanca selectora / Selector de caja de cambios automática / Receptor de señal de radio del calentador de líquido adicional / Relé del sistema de limpieza de faros / | |
| 15 | 7.5A | Unidad de control de suministro de energía a bordo / Relé de bocina de dos tonos | |
| 17 | 5A | Sirena de alarma / Módulo transmisor/receptor de monitor interior 1 / Módulo transmisor/receptor de monitor interior 2 / Sensor de inclinación del vehículo / Unidad de control de suministro de energía a bordo (solo vehículos para mercados de EE. UU.) | |
| 19 | 7.5A | Unidad de control del cerrador de puerta | |
| 20 | 10A | Unidad de control del sistema de autorización de acceso y arranque | |
| 21 | 10A | Unidad de control para el bloqueo eléctrico de la columna de dirección | |
| 22 | 40A | Unidad de control del ventilador de suministro de aire | |
| 23 | 30A | Unidad de control de la puerta del conductor | |
| 24 | 20A | Unidad de control de suministro de energía a bordo | |
| 25 | 25A | Elemento calefactor de la ventana trasera / Relé del soplador de aire fresco | |
| 27 | 15A | Unidad de control de la bomba de combustible / Relé de la bomba de combustible / Relé de la bomba de combustible adicional / Relé de la bomba de combustible eléctrica 2 / Relé de la bomba de combustible del calentador adicional / Relé de la bomba de combustible eléctrica 2 | |
| 28 | 15A | Unidad principal | |
| 32 | 30A | Unidad de control de la puerta del pasajero delantero | |
| 34 | 15A | Interruptor de ajuste del soporte lumbar del asiento del conductor / Interruptor de ajuste del soporte lumbar del asiento del pasajero delantero | |
| 35 | 10A | Unidad de control de amortiguación electrónica | |
| 36 | 20A | Relé del sistema de limpieza de faros / Bomba lavadora de faros | |
| 37 | 30A | Unidad de control para asientos delanteros calefaccionados / | |
| 38 | 20A | Unidad de control de suministro de energía a bordo | |
| 40 | 40A | Interruptor selector de calentador y modo de funcionamiento / Relé para funcionamiento de calefacción independiente | |
| 42 | 15A | Diodo de bloqueo 2 / Encendedor de cigarrillos / Toma de 12V | |
| 43 | 15A | Unidad de control de reconocimiento de remolque | |
| 44 | 20A | Unidad de control de reconocimiento de remolque | |
| 45 | 15A | Unidad de control de reconocimiento de remolque | |
| 47 | 10A | Unidad de control del panel de control del teléfono | |
| 48 | 5A | Unidad de control para el tablero de instrumentos (solo vehículos con función start-stop) |

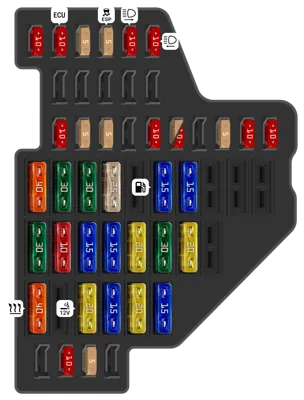

Caja de fusibles del tablero de instrumentos (a partir de mayo de 2012)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Toma de diagnóstico / Atenuador para interruptores e iluminación del tablero de instrumentos / Medidor de masa de aire / Relé para modo de calefacción auxiliar / Unidad de control de asistencia de estacionamiento / Faros adaptativos y unidad de control de alcance de faros Cárter / Resistencia de calefacción de ventilación / Motor actuador de control de alcance del faro izquierdo / Motor actuador de control de alcance del faro derecho / Unidad de control de asistencia de estacionamiento | |
| 2 | 10A | Interruptor de luces / Interruptor de luz de freno / Unidad de control ABS / Unidad de control de amortiguación controlada electrónicamente / Estabilizador de voltaje / Unidad de control en el inserto del panel de instrumentos / Unidad de control detector de remolque / Unidad de control de dirección asistida / Interfaz de diagnóstico del bus de datos / Unidad de control de la bomba de combustible / Unidad de control de sensores de posición de la palanca selectora / Palanca selectora / Unidad de control del motor / Unidad mecatrónica de doble embrague / Unidad de control del sistema de monitoreo de posición del vehículo / Interruptor Start/stop / Lámpara indicadora Start/stop / Sensor de temperatura del asiento del pasajero delantero | |
| 3 | 5A | Unidad de control del airbag / Lámpara indicadora de desactivación del airbag del pasajero delantero | |
| 4 | 5A | Interruptor de luces de reversa / Botón de monitoreo de presión de neumáticos / Botón de visualización de presión de neumáticos / Unidad de control de reconocimiento de asiento ocupado / Botón de desactivación ASR y ESP / Unidad de control del abridor de puerta de garaje / Emisor de alta presión / Emisor de nivel y temperatura de aceite / Sensor de calidad del aire / Unidad de control de asientos delanteros calefaccionados / Unidad de control Climatronic / Unidad de control de aire acondicionado / Espejo interior electrocrómico Izquierdo / Resistencia de calefacción del chorro del limpiaparabrisas / Resistencia de calefacción del chorro del limpiaparabrisas derecho / Unidad de control del calentador / Unidad de control del abridor de puerta de garaje / Unidad de control de suministro de energía a bordo | |
| 5 | 10A | Unidad de control del faro derecho / Faro derecho | |
| 6 | 10A | Unidad de control del faro izquierdo / Faro izquierdo | |
| 12 | 10A | Unidad de control de la puerta del conductor / Unidad de control de la puerta del pasajero delantero | |
| 13 | 5A | Interruptor de luces / Relé de bocina de dos tonos / Cámara de reversa / Conector de diagnóstico de 16 pines / Conector Sensor de lluvia y luz / Relé de calefacción de la ventana trasera / Sensor de campo magnético para brújula / | |
| 14 | 5A | Unidad de control Climatronic / Unidad de control del sistema de aire acondicionado / Unidad de control del calentador / Unidad de control del sensor de posición de la palanca selectora / Palanca selectora de la caja de cambios automática / Receptor de señal de radio del calentador de líquido adicional / Relé del sistema de limpieza de faros / Unidad de control del sistema de monitoreo de posición del vehículo | |
| 16 | 10A | Unidad de control de la puerta del pasajero delantero | |
| 17 | 5A | Sirena de alarma / Módulo transmisor/receptor de monitor interior 1 / Módulo transmisor/receptor de monitor interior 2 / Sensor de inclinación del vehículo / Unidad de control de suministro de energía a bordo [Solo mercados de EE. UU.] / Sensor de alarma antirrobo | |
| 19 | 5A | Unidad de control del cerrador de puerta | |
| 20 | 10A | Unidad de control del sistema de acceso y autorización de arranque | |
| 21 | 10A | Unidad de control para el bloqueo eléctrico de la columna de dirección | |
| 22 | 40A | Unidad de control del ventilador de aire de suministro | |
| 23 | 30A | Unidad de control de la puerta del conductor | |
| 24 | 30A | Unidad de control de suministro de energía a bordo | |
| 25 | 25A | Relé de calefacción de la ventana trasera / Relé del soplador de aire fresco | |
| 27 | 15A | Unidad de control de la bomba de combustible / Relé de la bomba de combustible / Relé de la bomba de combustible adicional / Relé de la bomba de combustible eléctrica 2 / Relé de la bomba de combustible del calentador adicional / Relé de la bomba de combustible eléctrica 2 / | |
| 28 | 15A | Unidad principal | |
| 32 | 30A | Unidad de control de la puerta del pasajero delantero | |
| 33 | 10A | Botón de liberación en la manija del portón trasero [Solo para vehículos con cámara de visión trasera] | |
| 34 | 15A | Interruptor de ajuste del soporte lumbar del asiento del conductor / Interruptor de ajuste del soporte lumbar del asiento del pasajero delantero | |
| 35 | 15A | Unidad de control de amortiguación electrónica | |
| 36 | 20A | Relé del sistema de limpieza de faros / Bomba de lavado de faros | |
| 37 | 30A | Unidad de control para asientos delanteros calefaccionados / | |
| 38 | 20A | Unidad de control de suministro de energía a bordo | |
| 40 | 40A | Interruptor selector de calentador y modo de funcionamiento / Relé para funcionamiento de calefacción independiente | |
| 42 | 20A | Diodo de bloqueo 2 / Encendedor de cigarrillos / Toma de 12V | |
| 43 | 15A | Unidad de control de reconocimiento de remolque | |
| 44 | 20A | Unidad de control de reconocimiento de remolque | |
| 45 | 15A | Unidad de control de reconocimiento de remolque | |
| 47 | 10A | Unidad de control del panel de control del teléfono | |
| 48 | 5A | Unidad de control para el tablero de instrumentos (solo vehículos con función start-stop) |

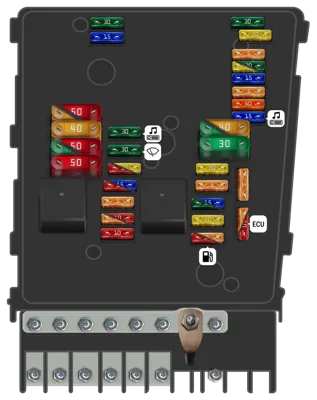

Caja de fusibles del compartimento del motor (Baja)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control de la puerta trasera izquierda / Unidad de control de la puerta trasera derecha | |
| - | 20A | Relé de alimentación de la electrónica del motor / | |
| - | 5A | Unidad de control de la fuente de alimentación de a bordo / Unidad de control de monitoreo de batería | |
| - | 20A | Unidad de control ABS | |
| - | 15A | Unidad mecatrónica de la caja de cambios DSG | |
| - | 5A | Unidad de control del tablero de instrumentos / Unidad de control de la electrónica de la columna de dirección | |
| - | 40A | Relé 2 de alimentación, terminal 15 | |
| - | 15A | Unidad de control con pantalla para sistema de radionavegación / Unidad de control con pantalla para TV, radio y sistema de navegación / Radio / Sintonizador de radio satelital digital / Estabilizador de voltaje | |
| - | 5A | Unidad de control del panel de control del teléfono | |
| - | 5A | Relé de alimentación Motronic (vehículos con motor diésel) / Relé de alimentación terminal 30 (vehículos con motor de gasolina) / Unidad de control del motor | |
| - | 20A | Unidad de control del calefactor adicional | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 30A | Unidad de control del motor (vehículos con motor diésel) / Unidad de control del motor (vehículos con motor de gasolina) | |
| - | 20A | Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida / Regulador de presión de combustible / Válvula dosificadora de combustible | |
| - | 10A | Calefactor de sonda lambda / Calefactor de sonda lambda 1 después del catalizador / Relé de la bomba de combustible / Unidad de control de la bujía de incandescencia / Bomba de diagnóstico del sistema de combustible Auxiliar / relé de la bomba de combustible / Relé del calefactor de alta potencia | |
| - | 30A | Unidad de control de la fuente de alimentación de a bordo | |
| - | 15A | Bocina de tono alto / Bocina de tono bajo / Relé de bocina de dos tonos | |
| - | 30A | Amplificador | |
| - | 30A | Unidad de control del motor del limpiaparabrisas / Motor del limpiaparabrisas | |
| - | 10A | Bomba de circulación de refrigerante / Regulador de presión de combustible | |
| - | 10A | Elemento calefactor de sonda lambda / Elemento calefactor de sonda lambda 2 / Elemento calefactor de sonda lambda 1 después del catalizador / Embrague electromagnético del sobrealimentador / | |
| - | 5A | Sensor de posición del pedal del embrague | |
| - | 5A | Relé de la bomba de aire secundario / Control de presión de sobrealimentación / válvula solenoide Válvula de conmutación del enfriador EGR / Válvula de conmutación del enfriador EGR 2 / Regulador de presión de combustible / Relé de circulación continua de refrigerante / Medidor de masa de aire | |
| - | 10A | Unidad de control del ventilador del radiador / | |
| - | 30A | Unidad de control ABS | |
| - | 30A | Unidad de control de la fuente de alimentación de a bordo / Motor de la bomba de aire secundario | |
| - | 40A | Unidad de control de la bujía de incandescencia | |
| - | 40A | Unidad de control del accionamiento del techo convertible / Bomba hidráulica del accionamiento del techo convertible | |
| - | 30A | Fusible 32 en la caja de fusibles C / Fusible térmico para techo corredizo / Fusible térmico 1 para ajuste del asiento del conductor | |
| - | 50A | Fusible 32 en la caja de fusibles C / Fusible térmico para techo corredizo / Fusible térmico 1 para ajuste del asiento del conductor | |
| - | 50A | Relé de alivio de contacto X | |
| - | Relé de alimentación Motronic -J271- (458) / Relé de alimentación cl. 30 -J317- (100) [solo para vehículos con motor diésel] | ||
| - | Relé de la bomba de aire secundario -J299- (100) [EDV: CBFA] / Relé de la bomba de refrigerante adicional -J496- (167) / Puente [solo para vehículos con motor diésel] |

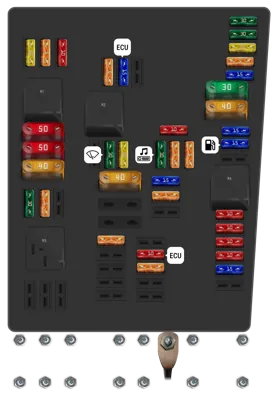

Caja de fusibles del compartimento del motor (Alta)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control de la fuente de alimentación a bordo | |
| - | 30A | Unidad de control del ABS (válvulas) | |
| - | 20A | Unidad de control de la fuente de alimentación a bordo | |
| - | 5A | Unidad de control de la fuente de alimentación a bordo (cable de medición) | |
| - | 15A | Unidad de control de la fuente de alimentación a bordo (bocina) / Relé de bocina de dos tonos | |
| - | 15A | Regulador de presión de combustible | |
| - | 15A | Relé de la bomba de combustible / Bomba de elevación de combustible | |
| - | 10A | Válvula de derivación del turbocompresor (BPY, BWA) / Válvula solenoide del depósito 1 (BPY, BWA) / Válvula solenoide de control de presión de sobrealimentación (BPY, BWA) | |
| - | 10A | Medidor de masa de aire / Sensor de temperatura del aire de admisión | |
| - | 10A | Elemento calefaccionado de la sonda lambda / Elemento calefaccionado de la sonda lambda 2 | |
| - | 10A | Elemento calefaccionado de la sonda lambda 1 después del catalizador / Elemento calefaccionado de la sonda lambda 2 después del catalizador | |
| - | 15A | Unidad mecatrónica de la caja de cambios DSG | |
| - | 10A | Bomba de circulación de refrigerante | |
| - | 5A | Unidad de control de la electrónica de la columna de dirección | |
| - | 5A | Unidad de control para el tablero de instrumentos | |
| - | 30A | Amplificador | |
| - | 15A | Unidad principal / Unidad de control con pantalla para el sistema de radionavegación | |
| - | 5A | Unidad de control del panel de control del teléfono | |
| - | 10A | Unidad de control del motor / Relé de fuente de alimentación terminal 30 | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 15A | Unidad de control del motor | |
| - | 5A | Relé de bomba de refrigerante adicional / Relé de bomba de aire secundario | |
| - | 20A | Unidad de control del calefactor adicional | |
| - | 30A | Motor del limpiaparabrisas / Unidad de control del motor del limpiaparabrisas | |
| - | 5A | Resistencia calefaccionada de ventilación del cárter (CDVA) | |
| - | 10A | Unidad de control del ventilador del radiador / | |
| - | 5A | Sensor de posición del pedal del embrague | |
| - | 20A | Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida | |
| - | 5A | Relé de fuente de alimentación Motronic | |
| - | 30A | Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida / Bobina de encendido 5 con etapa de salida / Bobina de encendido 6 con etapa de salida | |
| - | 30A | Unidad de control de la fuente de alimentación a bordo | |
| - | 40A | Unidad de control del ABS | |
| - | 40A | Relé 2 de fuente de alimentación, terminal 15 | |
| - | 50A | Relé de alivio de contacto X | |
| - | 50A | Fusible térmico 1 para el ajuste del asiento del conductor / Fusible térmico para el techo corredizo | |
| - | 40A | Unidad de control del accionamiento del techo convertible / Bomba hidráulica del accionamiento del techo convertible | |
| - | Relé de fuente de alimentación Motronic -J271- (100) | ||
| - | Relé de fuente de alimentación cl. 30 -J317- (100) | ||
| - | Relé de purga de refrigerante posterior a la marcha -J151- (18) | ||
| - | Relé de bomba de refrigerante adicional -J496- (18) | ||
| - | No utilizado (batería delantera) | ||
| - | Relé de fuente de alimentación de la electrónica del motor -J757- (167) | ||
| - | Relé de fuente de alimentación de la electrónica del motor -J757- (167) | ||
| - | Relé de fuente de alimentación Motronic -J271- (167) |
