Caja de fusibles en el motor SA (hasta julio de 2009)
| N° | A | Descripción | |
|---|---|---|---|
| 3 | 100A | Relé de aislamiento de batería / Relé de carga de la segunda batería / Fusible 1 / Fusible 2 / Conexión positiva 14 en el mazo de cables principal | |
| 3 | 50A | Relé de aislamiento de batería / Relé de carga de la segunda batería / Fusible 1 / Fusible 2 / Conexión positiva 14 en el mazo de cables principal | |
| 4 | 125A | Conexión positiva en el mazo de cables del compartimento del motor | |
| 5 | 50A | Conexión positiva 11 en el mazo de cables principal | |
| 6 | 60A | Relé de bujías de precalentamiento / Relé de la bomba de aire secundario | |
| 7 | 70A | Unidad de control del ventilador del radiador | |
| 7 | 80A | Unidad de control del ventilador del radiador | |
| 8 | 50A | Unidad de control del ventilador del radiador / Unidad de control del ventilador del radiador 2 | |
| 9 | 100A | Interruptor de encendido y arranque / Conexión positiva en el mazo de cables principal / Conexión positiva 3 en el mazo de cables principal / Conexión positiva 12 en el mazo de cables principal |

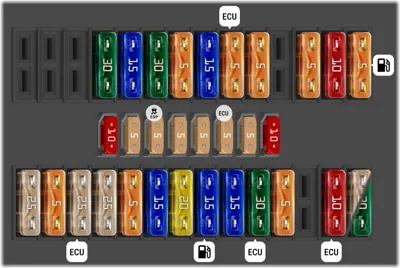

Caja de fusibles en el motor SD (hasta julio de 2009)
| N° | A | Descripción | |
|---|---|---|---|
| 4 | 30A | Unidad de control ABS | |
| 5 | 15A | Unidad de control de transmisión automática | |
| 6 | 30A | Unidad de control ABS | |
| 7 | 5A | Unidad de control del ventilador del radiador 2 | |
| 8 | 15A | Elemento de calefacción de la sonda Lambda 2 / Elemento de calefacción de la sonda Lambda 2, después del convertidor catalítico | |
| 9 | 5A | Unidad de control Motronik / relé de alimentación del terminal 30 / unidad de control del motor | |
| 10 | 5A | Relé de la bomba de aire secundaria / Relé de la bomba de refrigerante adicional / Válvula de recirculación de gases de escape / Válvula solenoide de control de presión de sobrealimentación / Válvula solenoide del depósito 1 / Aire secundario / válvula de inyección Válvula de conmutación del cebador / Bomba de diagnóstico del sistema de combustible | |
| 12 | 5A | Resistencia de calefacción del sistema de ventilación del cárter del motor | |
| 13 | 10A | Inyector para cilindro 4 / inyector para cilindro 5 / inyector para cilindro 6 | |
| 14 | 5A | Relé de la bomba de combustible / Unidad de control Motronik / Unidad de control del motor | |
| 15 | 10A | Interruptor de luces de reversa | |
| 16 | 5A | Medidor de flujo de aire | |
| 17 | 5A | Botón de desactivación de ASR y ESP / Unidad de control ABS | |
| 18 | 5A | Unidad de control de suministro de energía a bordo | |
| 19 | 5A | Interruptor del pedal de embrague / Interruptor del pedal de freno | |
| 20 | 5A | Medidor de masa de aire / Unidad de control Motronik / unidad de control del sistema de inyección diésel / unidad de control del motor | |
| 21 | 5A | Válvula EGR | |
| 22 | 10A | Inyector para cilindro 1 / inyector para cilindro 2 / inyector para cilindro 3 / inyector para cilindro 4 | |
| 23 | 25A | Relé de transmisión automática | |
| 24 | 5A | Interruptor multifunción | |
| 25 | 25A | Unidad de control Motronik / unidad de control del motor / bobina de encendido / bobina de encendido 4 con etapa de salida / bobina de encendido 5 con etapa de salida / bobina de encendido 6 con etapa de salida / fusible 13 en la caja de fusibles | |
| 26 | 25A | Bobina de encendido 1 con etapa de salida / bobina de encendido 2 con etapa de salida / bobina de encendido 3 con etapa de salida / fusible 22 en la caja de fusibles | |
| 27 | 5A | Relé de la bomba de refrigerante adicional | |
| 28 | 15A | Señal de tono alto | |
| 29 | 20A | Bomba de vacío del sistema de frenos | |
| 30 | 15A | Bomba de combustible / relé de la bomba de combustible / relé del acumulador de calor residual | |
| 31 | 15A | Elemento de calefacción de la sonda Lambda / elemento de calefacción de la sonda Lambda 1, después del convertidor catalítico | |
| 32 | 30A | Unidad de control del sistema de inyección diésel / Unidad de control del motor | |
| 33 | 5A | Sensor Hall / relé de bujías incandescentes / relé de la bomba de refrigerante auxiliar | |
| 35 | 10A | Unidad de control Motronik / Unidad de control del motor / Válvula de control del árbol de levas del colector de admisión variable / Válvula reguladora de sincronización de la válvula de admisión 1 / Válvula reguladora de sincronización de la válvula de escape 1 | |
| 36 | 25A | Relé de interbloqueo del arranque [desde enero de 2005 hasta enero de 2006] | |
| 36 | 30A | Relé de interbloqueo del arranque [desde febrero de 2006] |
Relés en el compartimento del motor [Diesel 1.9.1]
![Relés en el compartimento del motor [Diesel 1.9.1]](/static/fusebox/volkswagen/eurovan/volkswagen_eurovan_2009_2.webp)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Unidad de control del embrague electromagnético | ||
| 2 | Relé de la bomba de combustible | ||
| 3 | Relé de bujías de precalentamiento | ||
| 4 | Relé de alimentación del Terminal 30 | ||
| 6 | Relé para desactivar el embrague electromagnético del compresor de aire acondicionado | ||
| 7 | Relé de la transmisión automática | ||
| 8 | Unidad de control de la dirección asistida | ||
| 9 | Relé de la bomba de refrigerante adicional |
Relés en el compartimento del motor [Gasolina 2.0.1]
![Relés en el compartimento del motor [Gasolina 2.0.1]](/static/fusebox/volkswagen/eurovan/volkswagen_eurovan_2009_3.webp)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Unidad de control del embrague electromagnético | ||
| 2 | Relé de la bomba de combustible | ||
| 3 | Relé de la bomba de aire secundario | ||
| 4 | Relé de alimentación de corriente del Terminal 30 | ||
| 5 | Relé de la bomba de combustible eléctrica II | ||
| 6 | Relé para desactivar el embrague electromagnético del compresor de aire acondicionado | ||
| 7 | Relé de la transmisión automática | ||
| 8 | Unidad de control de la dirección asistida | ||
| 9 | Relé de la bomba de refrigerante adicional |
Relés en el compartimento del motor [Diesel 2.5.1]
![Relés en el compartimento del motor [Diesel 2.5.1]](/static/fusebox/volkswagen/eurovan/volkswagen_eurovan_2009_4.webp)
| N° | A | Descripción | |
|---|---|---|---|
| 2 | Relé de la bomba de combustible | ||
| 3 | Relé de bujías de precalentamiento | ||
| 4 | Relé de alimentación del terminal 30 | ||
| 6 | Relé de bloqueo de arranque | ||
| 7 | Relé de transmisión automática | ||
| 8 | Unidad de control de la dirección asistida | ||
| 9 | Relé de la bomba de refrigerante adicional |
Relés en el compartimento del motor [Gasolina 3.2.1]
![Relés en el compartimento del motor [Gasolina 3.2.1]](/static/fusebox/volkswagen/eurovan/volkswagen_eurovan_2009_5.webp)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Unidad de control del embrague electromagnético | ||
| 2 | Relé de alimentación del Terminal 30 | ||
| 3 | Relé de la bomba de aire secundaria | ||
| 4 | Relé de la bomba de combustible | ||
| 5 | Relé de la bomba de combustible eléctrica II / Relé de la bomba de refrigerante adicional | ||
| 6 | Relé para desactivar el embrague electromagnético del compresor de aire acondicionado | ||
| 7 | Relé de la transmisión automática | ||
| 8 | Unidad de control de la dirección asistida | ||
| 9 | Relé de interbloqueo del arranque |

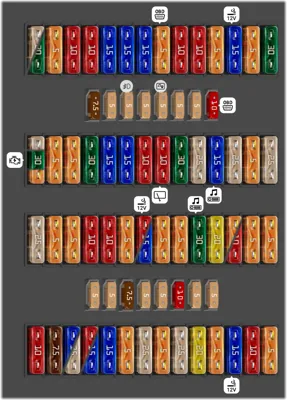

Caja de fusibles del habitáculo SB y SC (hasta julio de 2009)
| N° | A | Descripción | |
|---|---|---|---|
| - | 25A | Relé de desconexión del ventilador de aire fresco / Motor de control del ventilador trasero Bitron | |
| - | 30A | Relé de desconexión del ventilador de aire fresco / Motor de control del ventilador trasero Bitron | |
| - | 5A | Sensor de ángulo del volante | |
| - | 10A | Unidad de control de la red de a bordo | |
| - | 10A | Regulador de alcance de faros / motor actuador de regulación de alcance del faro izquierdo / motor actuador de regulación de alcance del faro derecho | |
| - | 15A | Bombilla de faro izquierdo de 2 filamentos / bombilla de luz de cruce izquierda | |
| - | 15A | Bombilla de faro izquierdo de 2 filamentos / bombilla de luz de carretera izquierda | |
| - | 15A | Unidad de control de la red de a bordo: luces interiores [solo para vehículos con consola de techo] | |
| - | 5A | Conector de diagnóstico, 16 pines | |
| - | 10A | Interruptor de luz de freno | |
| - | 10A | Interruptor de limpiaparabrisas intermitente / Interruptor de limpiaparabrisas trasero | |
| - | 5A | Luz de matrícula | |
| - | 15A | Encendedor de cigarrillos | |
| - | 5A | Unidad de control del airbag | |
| - | 30A | Interruptor del ventilador de aire fresco / Interruptor de aire acondicionado / Relé del calentador de líquido adicional / Motor de control del ventilador Bitron, delantero | |
| - | 7.5A | Interruptor de aire acondicionado / Interruptor de aire fresco/recirculación / Interruptor del ventilador de aire fresco trasero / Unidad de control Climatronic / Válvula reguladora del compresor de aire acondicionado | |
| - | 5A | Unidad de control de la red de a bordo | |
| - | 5A | Lámpara de control de luz antiniebla trasera / Lámpara de luz antiniebla izquierda | |
| - | 5A | Unidad de control para tablero de instrumentos | |
| - | 5A | Unidad de control para tablero de instrumentos / Unidad de control con pantalla para sistema de radio y navegación / Unidad de control de la red de a bordo / Radio / fusible 1 para vehículo especial / Conector de 10 pines, azul | |
| - | 5A | Bombilla de luz de estacionamiento izquierda / Bombilla de luz de freno y luz lateral izquierda | |
| - | 5A | Bombilla de luz de estacionamiento derecha / Bombilla de luz de freno y luz lateral derecha | |
| - | 10A | Unidad de control en tablero de instrumentos / Lámpara indicadora de airbag del acompañante desactivado / Conector de diagnóstico, 16 pines | |
| - | 25A | Arrancador [solo para vehículos con transmisión manual y sin interfaz eléctrica, de enero de 2005 a enero de 2006] | |
| - | 30A | Arrancador [solo para vehículos con transmisión manual y sin interfaz eléctrica, desde febrero de 2006] | |
| - | 5A | Relé de bloqueo de arranque [solo para vehículos con transmisión manual e interfaz eléctrica] | |
| - | 5A | Sensor de ángulo del volante | |
| - | 5A | Interruptor de aire acondicionado / Interruptor de aire fresco/recirculación / Unidad de control Climatronic | |
| - | 30A | Interruptor de luces | |
| - | 15A | Bombilla de faro derecho de 2 filamentos / bombilla de luz de cruce derecha | |
| - | 15A | Lámpara indicadora de luz de carretera / Bombilla de 2 filamentos del faro derecho / Bombilla de luz de carretera del faro derecho | |
| - | 10A | Relé inversor doble | |
| - | 10A | Motor del limpiaparabrisas trasero / Motor del limpiaparabrisas trasero en la puerta batiente izquierda / Motor del limpiaparabrisas trasero en la puerta batiente derecha / Resistencia de calefacción de la boquilla del lavaparabrisas izquierdo / Resistencia de calefacción de la boquilla del lavaparabrisas derecho | |
| - | 30A | Unidad de control de la red de a bordo: bocina | |
| - | 25A | Unidad de control de la red de a bordo: motor del limpiaparabrisas | |
| - | 15A | Unidad de control con pantalla para sistema de navegación por radio / Unidad de control para receptor de información de tráfico / Radio | |
| - | 25A | Relé de transmisión automática / Fusibles 3, 12, 14, 15, 16, 17, 19, 20 y 24 en la caja de fusibles D / Conexión positiva 1 en el mazo de cables del motor | |
| - | 5A | Iluminación de instrumentos | |
| - | 25A | Unidad de control de la red de a bordo: indicadores de dirección | |
| - | 25A | Toma TSU | |
| - | 5A | Módulo transmisor/receptor 2 para el sistema de vigilancia del habitáculo / Unidad de control de protección contra remolque y alarma antirrobo | |
| - | 5A | Ventilador adicional, derecho / Ventilador adicional, izquierdo | |
| - | 10A | Unidad de control de tracción total | |
| - | 10A | Conector de 6 pines, gris | |
| - | 5A | Sensor de nivel y temperatura de aceite | |
| - | 10A | Conexión positiva 6 en el mazo de cables principal (ventilador de techo) | |
| - | 15A | Toma de corriente de 12V 4 | |
| - | 5A | Unidad de control de ayuda al aparcamiento | |
| - | 5A | Unidad de control del volante multifunción | |
| - | 30A | Amplificador | |
| - | 20A | Bocina de alarma antirrobo / unidad de control central del sistema de confort / unidad de control de puerta corredera / unidad de control del portón trasero / unidad de control de puerta corredera derecha | |
| - | 5A | Relé de luz de freno adicional | |
| - | 10A | Relé de luz de freno adicional [solo para vehículos con TSP, desde octubre de 2005] | |
| - | 5A | Interruptor de control de crucero / Panel de control del volante | |
| - | 5A | Unidad de control de la electrónica de control del teléfono móvil | |
| - | 5A | Unidad de control del indicador de posición de marcha | |
| - | 5A | Unidad de control con pantalla para sistema de navegación por radio / Unidad de control para la electrónica de funcionamiento del teléfono móvil | |
| - | 7.5A | Unidad de control de la red de a bordo: luces interiores / Conexión positiva 1 en el mazo de cables principal | |
| - | 5A | Interruptor del ventilador de aire fresco trasero / Panel de control y visualización Climatronic trasero | |
| - | 5A | Espejo interior con atenuación automática | |
| - | 10A | Unidad de control de la red de a bordo: espejos exteriores calefaccionados | |
| - | 5A | Unidad de control de protección contra remolque y alarma antirrobo | |
| - | 5A | Sensor de alta presión / Sensor de calidad del aire | |
| - | 10A | Panel de control y visualización del calentador adicional / Relé del calentador auxiliar / Relé del acumulador de calor residual / Receptor de señal de radio del calentador de líquido adicional | |
| - | 7.5A | Conexión positiva en el mazo de cables del techo (luces interiores) | |
| - | 15A | Regulador de calefacción del asiento del conductor / Regulador de calefacción del asiento del acompañante / Unidad de control de calefacción del asiento del conductor / Unidad de control de calefacción del asiento del acompañante / Unidad de control de calefacción de los asientos delanteros [desde enero de 2006] | |
| - | 25A | Regulador de calefacción del asiento del conductor / Regulador de calefacción del asiento del acompañante / Unidad de control de calefacción del asiento del conductor / Unidad de control de calefacción del asiento del acompañante / Unidad de control de calefacción de los asientos delanteros [desde enero de 2006] | |
| - | 10A | Tacógrafo [solo para vehículos con tacógrafo] | |
| - | 15A | Toma de corriente de 12 V 2 [solo para Multivan sin tacógrafo y segunda batería] | |
| - | 15A | Bombilla de luz antiniebla izquierda / Bombilla de luz antiniebla derecha | |
| - | 5A | Interruptor de calefacción de espejos exteriores | |
| - | 25A | Unidad de control del calentador adicional | |
| - | 5A | Panel de control con temporizador y regulador de temperatura / Relé del calentador de líquido adicional | |
| - | 25A | Unidad de control del techo solar corredizo | |
| - | 20A | Relé del sistema de limpieza de faros | |
| - | 5A | Tacógrafo | |
| - | 15A | Toma de corriente de 12V 3 | |
| - | 10A | Unidad de control de la red de a bordo: luces de reversa en vehículos con transmisión automática | |
| - | 5A | Panel de control y visualización de equipamiento de camper / Vehículos especiales [ubicaciones de instalación para vehículos especiales / taxis] |
Caja de relés - debajo del asiento izquierdo
| N° | A | Descripción | |
|---|---|---|---|
| 3 | Relé de aislamiento de batería | ||
| 4 | Vehículos especiales [Sitios de instalación para vehículos especiales / taxis] o [Solo para vehículos Camper] | ||
| 5 | Fusible para la unidad indicadora / Fusible del compartimento de refrigeración [según la configuración] / Fusible de la bomba de agua [según la configuración] | ||
| 6 | Vehículos especiales [Sitios de instalación para vehículos especiales / taxis] o [Solo para vehículos Camper] / Fusible para lámpara de lectura y luces interiores / Fusible del cargador [según la configuración] / Fusible para el accionamiento del techo convertible [según la configuración] | ||
| 7 | Fusible (5A) / Fusible del calefactor auxiliar (25A) / Fusible 1 del ventilador de suministro (30A) | ||
| 8 | Vehículos especiales [Sitios de instalación para vehículos especiales / taxis] o [Solo para vehículos Camper] |
Bloque de relés (1) en el compartimento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Vehículos especiales [sitios de instalación para vehículos especiales / taxis] | ||
| 2 | Relé del calentador de líquido adicional | ||
| 3 | Relé de corte del ventilador de suministro | ||
| 4 | Relé de descarga de contacto X | ||
| 5 | Relé de inversor doble | ||
| 6 | Relé de luz de freno adicional | ||
| 7 | Relé del sistema de limpieza de faros | ||
| 8 | Relé del calentador independiente / Relé del acumulador de calor residual |
Bloque de relés (2) en el compartimento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Relé del ventilador de aire fresco trasero | ||
| 2 | Unidad de control del volante multifunción, vehículos especiales [Ubicaciones de instalación para vehículos especiales / taxis] | ||
| 3 | Unidad de control del volante multifunción, vehículos especiales [Ubicaciones de instalación para vehículos especiales / taxis] | ||
| 4 | Relé de conmutación I del ventilador de techo / Relé de conmutación 2 del ventilador de techo, vehículos especiales [Ubicaciones de instalación para vehículos especiales / taxis] | ||
| 5 | Unidad de control del bloqueo del diferencial | ||
| 6 | Relé de la luz de baliza intermitente | ||
| 7 | Fusible de la sirena (15 A) / 2.º fusible de la sirena (10 A) / Fusible de la luz de baliza intermitente (10 A) / vehículos especiales [Ubicaciones de instalación para vehículos especiales / taxis] | ||
| 8 | Vehículos especiales [Ubicaciones de instalación para vehículos especiales / taxis] |
Caja de fusibles en el motor SA (desde agosto de 2009)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 175A | Generador | |
| 1 | 225A | Generador | |
| 2 | 125A | Relé de descarga del contacto X / Conexión positiva 2 (30) en el mazo de cables principal / Conexión positiva 5 (30) en el mazo de cables principal / Conexión positiva 6 (30) en el mazo de cables principal / Conexión positiva 7 (30) en el mazo de cables principal / Conexión positiva 8 (30) en el mazo de cables principal / Conexión positiva 9 (30) en el mazo de cables principal / Fusible 9 en la caja de fusibles B / Fusible 14 en la caja de fusibles B | |
| 3 | 50A | Relé de aislamiento de la batería / Relé de carga de la segunda batería / Conexión positiva 14 (30) en el mazo de cables principal / Conexión positiva 15 (30) en el mazo de cables principal | |
| 4 | 70A | Conexión positiva (30) en el mazo de cables del compartimento del motor | |
| 5 | 50A | Fusible 1 unidad de control ABS [hasta octubre de 2012] / Fusible 6 en la caja de fusibles D [hasta octubre de 2012] | |
| 6 | 60A | Unidad de control de bujías de incandescencia | |
| 6 | 50A | Relé de la bomba de aire secundario | |
| 7 | 100A | Unidad de control del ventilador del radiador | |
| 8 | 40A | Conexión positiva 1 (30) en el mazo de cables del habitáculo / Conexión positiva 2 (30) en el mazo de cables del habitáculo / Fusible 9 en la caja de fusibles F / Fusible 14 en la caja de fusibles F / Fusible 22 en la caja de fusibles F / Fusible 23 en la caja de fusibles F / Fusible 24 en la caja de fusibles F / Fusible 31 en la caja de fusibles F | |
| 9 | 100A | Conexión positiva (30) en el mazo de cables principal / Conexión positiva 3 (30) en el mazo de cables principal |

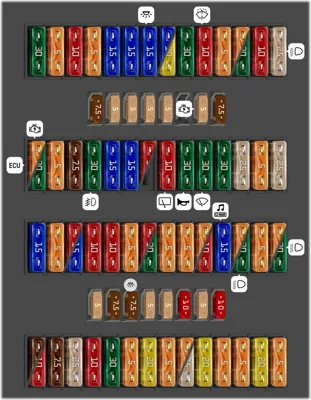

Caja de fusibles del habitáculo SB y SC (desde agosto de 2009)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Relé de alimentación de corriente terminal 15 | |
| - | 5A | Sensor de ángulo del volante | |
| - | 10A | Unidad de control de red de a bordo / Alimentación interna | |
| - | 5A | Unidad de control 2 de asistencia de cambio de carril / Unidad de control de asistencia de cambio de carril | |
| - | 15A | Faro delantero izquierdo [solo para vehículos sin control automático de luces (interruptor de luces de 17 pines)] | |
| - | 15A | Faro delantero izquierdo [solo para vehículos con control automático de luces (interruptor de luces de 10 pines)] [solo para vehículos sin control automático de luces (interruptor de luces de 17 pines)] | |
| - | 15A | [ver el diagrama eléctrico de la luz interior]: Unidad de control de red de a bordo: Luces de posición delanteras, luces interiores delanteras y traseras, luz de la guantera, luces del compartimento de equipaje, espejos de cortesía iluminados, molduras decorativas de los umbrales de las puertas con iluminación, espejo retrovisor interior con atenuación automática | |
| - | 15A | Unidad de control de la tapa trasera | |
| - | 20A | Bocina de alarma / Unidad de control de la puerta corredera izquierda / Unidad de control de la tapa del maletero / Unidad de control de la puerta corredera derecha / Unidad de control de red de a bordo / Cierre centralizado | |
| - | 30A | Unidad de control de red de a bordo / Elemento calefaccionado de la luneta trasera | |
| - | 10A | Interruptor del limpiaparabrisas intermitente / Interruptor del limpiaparabrisas trasero / Control de intervalo del limpiaparabrisas / Bomba del lavaparabrisas e interruptor del lavafaros | |
| - | 5A | Luz de la matrícula [solo para vehículos sin control automático de luces (interruptor de luces de 17 pines)] | |
| - | 5A | Interruptor de luces [solo para vehículos con control automático de luces (interruptor de luces de 10 pines)] | |
| - | 30A | Interruptor de luces [solo para vehículos sin control automático de luces (interruptor de luces de 17 pines)] | |
| - | 10A | Unidad de control de airbag / Lámpara indicadora de airbag del acompañante desactivado | |
| - | 25A | Interruptor de luz de cruce y ráfagas [solo para vehículos con control automático de luces (10 pines)] [solo para vehículos sin control automático de luces (17 pines)] | |
| - | 7.5A | Interruptor del soplador de aire fresco / Interruptor del soplador de aire fresco trasero / Relé de aislamiento del soplador de aire fresco | |
| - | 5A | Unidad de control de red de a bordo / Botón de arranque/parada [solo para vehículos con sistema start-stop] / Estabilizador de voltaje [solo para vehículos con sistema start-stop] / Interfaz de diagnóstico del bus de datos [solo para vehículos con sistema start-stop] | |
| - | 5A | Interruptor de remolque para luz antiniebla trasera [solo para vehículos sin control automático de luces (17 pines)] / Unidad de control en el tablero de instrumentos [solo para vehículos sin control automático de luces (17 pines)] / Luz trasera izquierda [solo para vehículos sin control automático de luces (17 pines)] o / Luz trasera derecha [solo para vehículos sin control automático de luces (17 pines)] | |
| - | 5A | Unidad de control para tablero de instrumentos | |
| - | 5A | Panel de control y visualización del equipamiento Camper / Unidad de control de red de a bordo / Conector de 10 pines -T10bh/6- [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 10 pines -T10bj/6- [solo para vehículos con equipamiento policial (UF4)] [solo para vehículos con equipamiento policial (UF7)] [solo para vehículos con equipamiento policial (UF5)] | |
| - | 5A | Relé de arranque [hasta mayo de 2014] / Unidad de control del motor / Conector de 10 pines -T10bj- [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 10 pines -T10bj- [solo para vehículos con interfaz eléctrica para uso externo] | |
| - | 7.5A | Interruptor de luces [solo para vehículos con control automático de luces (10 pines)] / Unidad de control en el tablero de instrumentos / Unidad de control de reconocimiento de remolque / Toma de diagnóstico | |
| - | 5A | [solo para vehículos con interfaz eléctrica para uso externo]: Relé de bloqueo de arranque / Unidad de control de red de a bordo / Unidad de control del motor / Conector de 10 pines -T10bj- | |
| - | 30A | Arrancador / Relé de bloqueo de arranque / Unidad de control del motor / Relé de arranque 1 / Relé de arranque 2 | |
| - | 5A | Sensor de ángulo del volante | |
| - | 7.5A | Interruptor del soplador de aire fresco / Unidad de control del soplador de aire fresco / Unidad de control Climatronic / Unidad de control del aire acondicionado | |
| - | 30A | [solo para vehículos sin control automático de luces (interruptor de 17 pines)]: Interruptor de luces / Interruptor de luz antiniebla trasera / Interruptor de luces antiniebla | |
| - | 15A | Faro delantero derecho [solo para vehículos sin control automático de luces (interruptor de 17 pines)] / | |
| - | 15A | Faro delantero derecho [solo para vehículos con control automático de luces (10 pines)] [solo para vehículos sin control automático de luces (17 pines)] [hasta mayo de 2014] | |
| - | 10A | Relé inversor doble [hasta octubre de 2009] | |
| - | 10A | Resistencia de calefacción para la boquilla del lavaparabrisas izquierda / Resistencia de calefacción para la boquilla del lavaparabrisas derecha / Motor del limpiaparabrisas trasero / Motor del limpiaparabrisas trasero en la puerta batiente derecha / Motor del limpiaparabrisas trasero en la puerta batiente izquierda | |
| - | 30A | Unidad de control de red de a bordo / Señal de tono agudo / Señal de tono grave / Relé de bocina / Conector de 10 pines -T10bj/10- | |
| - | 30A | Unidad de control de red de a bordo / Motor del limpiaparabrisas | |
| - | 30A | Unidad principal / Unidad de control con pantalla para radio con navegación | |
| - | 25A | Fusible 14 en caja de fusibles D / Fusible 17 en caja de fusibles D / Fusible 20 en caja de fusibles D / Fusible 24 en caja de fusibles D | |
| - | 5A | B270 Conexión en el mazo de cables del techo / B340 Conexión 1 en el mazo de cables principal / B341 Conexión 2 en el mazo de cables principal / B342 Conexión 3 en el mazo de cables principal / R51 Conexión en el mazo de cables de la puerta del conductor | |
| - | 25A | Unidad de control de red de a bordo / Indicador de dirección / Luz de freno | |
| - | 15A | Conector de 10 pines [solo para vehículos con interfaz eléctrica para uso externo] / Relé 1 de alarma antirrobo [solo para vehículos con equipamiento de taxi] [desde junio de 2012] [solo para vehículos con control automático de luces (10 pines)] [solo para vehículos sin control automático de luces (17 pines)] [hasta mayo de 2014] / Señal de tono agudo [solo para vehículos con equipamiento de taxi] [desde junio de 2012] [solo para vehículos con control automático de luces (10 pines)] [solo para vehículos sin control automático de luces (17 pines)] [hasta mayo de 2014] / Relé 1 de alarma antirrobo [solo para vehículos con equipamiento de taxi] [desde junio de 2012] [solo para vehículos con control automático de luces (10 pines)] [solo para vehículos sin control automático de luces (17 pines)] [hasta mayo de 2014] / Señal de tono agudo [solo para vehículos con equipamiento de taxi] [desde junio de 2012] [solo para vehículos con control automático de luces (10 pines)] [solo para vehículos sin control automático de luces (17 pines)] [hasta mayo de 2014] / Relé 1 de alarma antirrobo [solo para vehículos con equipamiento de taxi] [solo para vehículos sin control automático de luces (17 pines)] [desde mayo de 2014] / Señal de tono agudo [solo para vehículos con equipamiento de taxi] [solo para vehículos sin control automático de luces (17 pines)] [desde mayo de 2014] / Relé de sirena de alarma [solo para vehículos con equipamiento de taxi] [solo para vehículos con control automático de luces (10 pines)] [desde mayo de 2014] / Señal de tono agudo [solo para vehículos con equipamiento de taxi] [solo para vehículos con control automático de luces (10 pines)] [desde mayo de 2014] | |
| - | 5A | Módulo transmisor/receptor 1 para vigilancia del interior / Módulo transmisor/receptor 2 para vigilancia del interior | |
| - | 10A | Interruptor de luz de la Cruz Roja / Lámpara indicadora de luz de la Cruz Roja | |
| - | 15A | Taxímetro [solo para vehículos con equipamiento de taxi] / Unidad de control remoto para alarma antirrobo de taxi [solo para vehículos con equipamiento de taxi] | |
| - | 10A | Interruptor de bloqueo del diferencial del eje trasero / Interruptor de vacío para el bloqueo del diferencial del eje trasero / Unidad de control del bloqueo del diferencial / Unidad de control de la tracción total | |
| - | 10A | Conector de 6 pines [solo para vehículos con interfaz eléctrica para uso externo] [solo para vehículos con equipamiento policial (UF7)] / Conector de 6 pines -T6bn/5- [solo para vehículos con equipamiento policial (UF4)] [solo para vehículos con equipamiento policial (UF5)] [hasta mayo de 2012] / Conector de 10 pines -T10cb/7- [desde junio de 2012] [solo para vehículos con equipamiento policial (UF5)] / Conector de 12 pines -T12y/3- [desde junio de 2012] [solo para vehículos con equipamiento policial (UF5)] | |
| - | 5A | Sensor de nivel y temperatura del aceite | |
| - | 10A | Interruptor de baliza intermitente | |
| - | 30A | Unidad de control de alarma antirrobo [solo para vehículos con equipamiento de taxi] [hasta mayo de 2012] | |
| - | 5A | Unidad de control del sistema de asistencia al aparcamiento | |
| - | 5A | Interruptor del control de crucero | |
| - | 5A | Unidad de control de regulación del alcance de los faros | |
| - | 10A | Regulador de iluminación de instrumentos e interruptores / Unidad de control de regulación del alcance de los faros / Motor actuador de regulación del alcance del faro izquierdo / Motor actuador de regulación del alcance del faro derecho | |
| - | 15A | Taxímetro [solo para vehículos con equipamiento de taxi] / Unidad de control 2 de alarma antirrobo de taxi [solo para vehículos con equipamiento de taxi] / Relé 1 de alarma antirrobo [solo para vehículos con equipamiento de taxi] / Unidad de control remoto de alarma antirrobo de taxi [solo para vehículos con equipamiento de taxi] / Radio [solo para vehículos con equipamiento de taxi] | |
| - | 5A | Faro delantero izquierdo [solo para vehículos sin control automático de luces (interruptor de luces de 17 pines)] | |
| - | 30A | Unidad de control de red de a bordo [solo para vehículos con control automático de luces (10 pines)] / Luz de cruce [solo para vehículos con control automático de luces (10 pines)] / Luz de carretera [solo para vehículos con control automático de luces (10 pines)] / Luces de reversa [solo para vehículos con control automático de luces (10 pines)] | |
| - | 5A | Accionamiento del relé aislador del bus CAN | |
| - | 5A | Faro delantero derecho [solo para vehículos sin control automático de luces (interruptor de 17 pines)] | |
| - | 30A | Unidad de control de red de a bordo [solo para vehículos con control automático de luces (10 pines)] / Luz de cruce [solo para vehículos con control automático de luces (10 pines)] / Luz de carretera [solo para vehículos con control automático de luces (10 pines)] / Luces de conducción diurna [solo para vehículos con control automático de luces (10 pines)] | |
| - | 5A | Unidad de control para la electrónica de manejo del teléfono móvil | |
| - | 7.5A | Unidad de control del sistema multimedia / Sintonizador de TV | |
| - | 7.5A | [ver el diagrama eléctrico de la luz interior]: Unidad de control de red de a bordo / Luces de posición delanteras / luces interiores delanteras y traseras / Luz de la guantera / Luces del compartimento de equipaje / Espejos de cortesía iluminados / Molduras decorativas de los umbrales de las puertas con iluminación / Espejo retrovisor interior con atenuación automática | |
| - | 5A | Interruptor del ventilador de aire fresco trasero / Panel de control y visualización del Climatronic trasero / Unidad de control del soplador de aire fresco trasero | |
| - | 5A | Espejo retrovisor interior con atenuación automática | |
| - | 10A | Unidad de control de red de a bordo / Elemento calefaccionado para el espejo exterior del lado del conductor / Elemento calefaccionado para el espejo exterior del lado del acompañante | |
| - | 5A | Sensor de lluvia y luz | |
| - | 10A | Transmisor de alta presión / Sensor de calidad del aire / Relé del sistema de aire acondicionado / Relé de la válvula de corte de refrigerante | |
| - | 7.5A | Panel de control y visualización del equipamiento Camper / Módulo de visualización del techo / Relé del acumulador de calor residual / Receptor de radio para calefacción independiente / Receptor de radio para calefacción de líquido adicional | |
| - | 7.5A | Luces interiores y del compartimento de equipaje [ver el diagrama eléctrico de la luz interior] | |
| - | 25A | Unidad de control para asientos delanteros calefaccionados | |
| - | 10A | Tacógrafo [solo para vehículos sin sistema start-stop] | |
| - | 30A | Relé 2 de alimentación de corriente terminal 15 | |
| - | 5A | Interruptor de ajuste de los espejos exteriores / Interruptor de los espejos exteriores | |
| - | 20A | Unidad de control de calefacción de líquido adicional | |
| - | 5A | Panel de control y visualización del equipamiento Camper / Relé de calefacción de líquido adicional | |
| - | 5A | Cargador de a bordo / Unidad de control de acceso a Internet [solo para vehículos con unidad de control de acceso a Internet] | |
| - | 25A | Unidad de control del techo corredizo | |
| - | 20A | Relé del sistema de limpieza de faros | |
| - | 5A | Tacógrafo | |
| - | 5A | Cable espiral / Unidad de control del volante multifunción | |
| - | 20A | Unidad de control de red de a bordo / Bombilla de luz antiniebla izquierda / Bombilla de luz antiniebla derecha | |
| - | 5A | Panel de control y visualización del equipamiento Camper / Conector de 10 pines -T10bh/9- [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 10 pines -T10bj/10- [solo para vehículos con equipamiento policial (UF4)] / Conector de 10 pines -T10bj/10- [solo para vehículos con equipamiento policial (UF7)] [solo para vehículos con equipamiento policial (UF5)] / Unidad de control de acceso a Internet [solo para vehículos con unidad de control de acceso a Internet] |
Panel de fusibles SF debajo del asiento izquierdo (desde agosto de 2009)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de aislamiento de la batería [solo para autos con una segunda batería] | ||
| 1 | 5A | Conector de 10 pines -T10bh/5- [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 6 pines -T6bn/2- [solo para vehículos con equipamiento policial (UF4)] / Conector de 6 pines -T6bn/2- [solo para vehículos con equipamiento policial (UF5)] | |
| 2 | 3A | Conector de 10 pines -T10bh/7- [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 10 pines -T10bj/9- [solo para vehículos con equipamiento policial (UF4)] | |
| 3 | 15A | Conector de 10 pines -T10bh/8- [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 10 pines -T10bj/5- [solo para vehículos con equipamiento policial (UF4)] / Registrador de datos de emergencia [solo para vehículos con equipamiento policial (UF4)] / Conector de 10 pines -T10bj/5- [solo para vehículos con equipamiento policial (UF5)] / Registrador de datos de emergencia [solo para vehículos con equipamiento policial (UF5)] | |
| 4 | 15A | Conector de 10 pines -T10bj/1- [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 10 pines -T10bj/1- [solo para vehículos con equipamiento policial (UF4)] / Conector de 10 pines -T10bj/1- [solo para vehículos con equipamiento policial (UF5)] | |
| 5 | 5A | Conector de 10 pines -T10bh/2- [solo para vehículos con interfaz eléctrica para uso externo] | |
| 6 | 25A | Conector de 6 pines -T6bn/3- [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 6 pines -T6bn/3- [solo para vehículos con equipamiento policial (UF4)] / Conector de 6 pines -T6bn/3- [solo para vehículos con equipamiento policial (UF5)] / Conector de 6 pines -T6bn/3- [solo para vehículos con equipamiento policial (UF5)] | |
| 7 | 15A | Toma de 12V | |
| 7 | 30A | Inversor con toma de corriente, 12V/230V [solo para vehículos con equipamiento Camper, excepto Camper Beach] o Inversor con toma de corriente, 12V/115V [solo para vehículos con equipamiento Camper, excepto Camper Beach] | |
| 8 | 20A | Unidad de control del calentador de líquido adicional | |
| 8 | 25A | Unidad de control del calentador de aire adicional | |
| 9 | 25A | Interruptor del soplador de aire fresco trasero / Relé de aislamiento del soplador de aire fresco | |
| 9 | 30A | Interruptor del soplador de aire fresco trasero / Relé de aislamiento del soplador de aire fresco / Soplador de aire fresco trasero | |
| 10 | 15A | Interruptor del soplador de aire fresco / Relé del calentador auxiliar / Unidad de control del sistema de aire acondicionado / Balasto del soplador de aire fresco con fusible de protección contra sobrecalentamiento | |
| 11 | 15A | Encendedor de cigarrillos | |
| 12 | 5A | Conector de 10 pines -T10bh/4- [solo para vehículos con interfaz eléctrica para uso externo] / Conector de 6 pines -T6bn/1- [solo para vehículos con equipamiento policial (UF4)] / Conector de 6 pines -T6bn/1- [solo para vehículos con equipamiento policial (UF7)] / Conector de 6 pines -T6bn/1- [solo para vehículos con equipamiento policial (UF5)] / - | |
| 16 | 30A | Cargador de a bordo [solo para vehículos con equipamiento Camper, excepto Camper Beach] | |
| 17 | 30A | Unidad de control hidráulica del techo [solo para vehículos con equipamiento Camper, excepto Camper Beach] [tener en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] | |
| 18 | 10A | [solo para vehículos con equipamiento Camper, excepto Camper Beach] [tener en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"]: Lámpara de lectura de mapas / Lámpara de lectura, trasera derecha / Luces interiores, derecha / Lámpara del compartimento de equipaje, izquierda / Lámpara de cocina 1 / Lámpara de cocina 2 / Lámpara de cocina 3 | |
| 19 | 10A | Congelador [solo para vehículos con equipamiento Camper, excepto Camper Beach] [tener en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] | |
| 20 | 5A | Interruptor de la bomba de agua [solo para vehículos con equipamiento Camper, excepto Camper Beach] [tener en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] / Bomba de agua [solo para vehículos con equipamiento Camper, excepto Camper Beach] [tener en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] | |
| 21 | 5A | Panel de control y visualización del equipamiento Camper [solo para vehículos con equipamiento Camper, excepto Camper Beach] [tener en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] | |
| 22 | 15A | Toma de corriente 2 de 12 V [tener en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] | |
| 23 | 15A | Toma de corriente 3 de 12 V [tener en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] | |
| 24 | 10A | Relé de conmutación 1 para ventilador de techo / Relé de conmutación 2 para ventilador de techo / Interruptor para ventilador de techo para aire fresco en el compartimento de carga / Interruptor para ventilador de techo para aire de escape en el compartimento de carga | |
| 24 | 15A | Toma de corriente 4 de 12 V | |
| 25 | 15A | Unidad de control de reconocimiento de remolque [tener en cuenta la ubicación diferente de los fusibles "Ubicaciones de instalación: Business"] | |
| 26 | 20A | Unidad de control de reconocimiento de remolque | |
| 27 | 20A | Unidad de control de reconocimiento de remolque | |
| 28 | 7.5A | Unidad de control de la cámara de visión trasera | |
| 30 | 5A | Unidad de control del amplificador de voz | |
| 33 | 15A | Interruptor de ajuste del soporte lumbar del asiento del conductor / Interruptor de ajuste del soporte lumbar del asiento del pasajero delantero | |
| 34 | 40A | Unidad de control de la puerta corredera derecha [¡La ubicación del fusible depende de la opción de configuración!] | |
| 35 | 80A | Relé de aislamiento de la batería [¡La ubicación del fusible depende de la opción de configuración!] / Relé de carga de la segunda batería [¡La ubicación del fusible depende de la opción de configuración!] | |
| 36 | 40A | Unidad de control de la puerta corredera izquierda [¡La ubicación del fusible depende de la opción de configuración!] | |
| 37 | 40A | Ventilador de suministro [solo para autos con una segunda batería] [¡La ubicación del fusible depende de la opción de configuración!] | |
| 38 | 40A | Conector de 6 pines -T6bn/4- [solo para vehículos con interfaz eléctrica para uso externo] [solo para vehículos con equipamiento policial (UF4)] [¡La ubicación del fusible depende de la opción de configuración!] |
