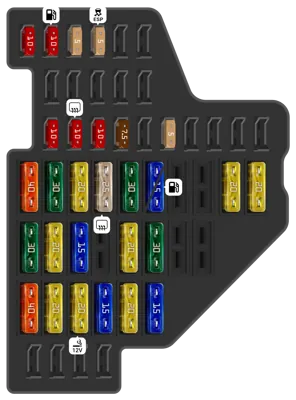

Panel de Fusibles Interior - Fusibles (SC)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Regulador de control de rango de faros. Sensor de temperatura del aire de admisión. Medidor de masa de aire. Relé del ventilador de aire fresco. Unidad de control de rango de faros. Elemento calefaccionado para el respiradero del cárter. Conector de 16 pines, conexión de diagnóstico, debajo del panel de instrumentos izquierdo. Motor de control de rango de faros izquierdo. Motor de control de rango de faros derecho. | |
| 2 | 10A | Interruptor de luces. F - Interruptor de luz de freno. Relé de la bomba de combustible. Unidad de control ABS. Relé de suministro de corriente Motronic, códigos de motor CAVD, CAWB, CAXA. Unidad de control en el inserto del panel de instrumentos. Relé de suministro de voltaje del terminal 30, códigos de motor BXE, CAYC, CAYB, CBDA, CBDB, CEGH. Unidad de control del detector de remolque. Relé de suministro de corriente para la unidad de control Simos, códigos de motor BSE, CCSA, BSF. Unidad de control de la dirección asistida. Interfaz de diagnóstico del bus de datos. Unidad de control de la bomba de combustible. Unidad de control de sensores de la palanca selectora. Unidad de control del motor. Unidad mecatrónica para la caja de cambios de doble embrague. | |
| 3 | 5A | Unidad de control del airbag. Lámpara de advertencia de airbag del lado del pasajero delantero desactivado. | |
| 4 | 5A | Botón TCS y ESP. Botón de visualización del monitor de presión de neumáticos. Interruptor de luz de reversa. Sensor de presión alta. Sensor de calidad del aire. Sensor de nivel de aceite y temperatura del aceite. Unidad de control de ayuda de estacionamiento. Unidad de control de operación de puerta de garaje. Espejo interior automático antideslumbrante. | |
| 12 | 10A | Unidad de control de la puerta del conductor. Unidad de control de la puerta del pasajero delantero. | |
| 13 | 10A | Interruptor de luces. Sensor detector de lluvia y luz. Relé de la luneta trasera calefaccionada. Conector de 16 pines, conexión de diagnóstico debajo del panel de instrumentos izquierdo. | |
| 14 | 10A | Unidad de control Climatronic. Unidad de control del sistema de aire acondicionado. Unidad de control de sensores de la palanca selectora. Receptor de control remoto para el calentador auxiliar de refrigerante. | |
| 15 | 7.5A | Unidad de control de suministro de energía a bordo | |
| 17 | 5A | Sensor de monitoreo interior. Bocina de alarma. Relé de bocina de doble tono | |
| 18 | - | Vacante | |
| 19 | - | Vacante | |
| 20 | - | Vacante | |
| 21 | - | Vacante | |
| 22 | 40A | Ventilador de aire fresco trasero, solo Climatronic | |
| 23 | 30A | Unidad de control de la puerta del conductor. Unidad de control de la puerta del pasajero delantero. | |
| 24 | 20A | Unidad de control de suministro de energía a bordo. | |
| 25 | 25A | Relé de la luneta trasera calefaccionada. Relé de operación del calentador auxiliar | |
| 26 | 30A | Unidad de control de la puerta trasera izquierda. Unidad de control de la puerta trasera derecha. | |
| 27 | 15A | Relé de la bomba de combustible, códigos de motor BSE, CCSA, BSF, CAYC, CAYB. Relé de la bomba de combustible eléctrica 2, códigos de motor BSE, CCSA, BSF, CAYC, CAYB. Unidad de control de la bomba de combustible, códigos de motor CAVD, CAWB, CAXA | |
| 27 | 15A | Relé de la bomba de combustible, códigos de motor BXE, CBDA, CBDB, CEGA. Relé de la bomba de combustible eléctrica 2, códigos de motor BXE, CBDA, CBDB, CEGA | |
| 30 | 20A | Interruptor multifunción, unidad de control de la caja de cambios automática | |
| 31 | 20A | Bomba de vacío para frenos [códigos de motor BLF, BSE, BSF, BVY, BVZ] | |
| 32 | 30A | Toma de corriente interior, 230 V, 110 V. | |
| 33 | 20A | Unidad de control de ajuste del techo corredizo. | |
| 34 | 15A | Interruptor de ajuste de soporte lumbar del asiento del conductor. Interruptor de ajuste de soporte lumbar del asiento del pasajero delantero. | |
| 36 | 20A | Relé del sistema de lavado de faros | |
| 37 | 30A | Unidad de control de los asientos delanteros calefaccionados. | |
| 40 | 40A | Relé del ventilador de aire fresco. Unidad de control del sistema de aire acondicionado. | |
| 41 | 20A | Vacante | |
| 42 | 20A | Diodo de bloqueo. Encendedor de cigarrillos. Toma de corriente de 12 V. | |
| 43 | 15A | Unidad de control del detector de remolque. | |
| 44 | 20A | Unidad de control del detector de remolque. | |
| 45 | 15A | Unidad de control del detector de remolque. |

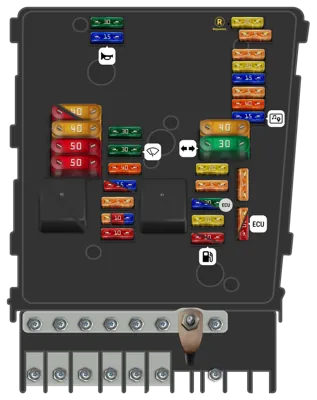

Panel de Fusibles del Motor (versión A, Caja Baja)
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Repuesto | |
| - | 5A | Unidad de Control de la Columna de Dirección Electrónica | |
| - | 5A | Unidad de Control de la Red a Bordo | |
| - | 20A | Unidad de Control ABS | |
| - | 15A | Unidad de Control Mecatrónica para Transmisión Automática DSG | |
| - | 5A | Unidad de Control del Tablero de Instrumentos | |
| - | 40A | Relé de Suministro de Voltaje Terminal 15 | |
| - | 15A | Unidad de Control con Pantalla para Radio y Navegación | |
| - | 5A | Teléfono | |
| - | 5A | Relé de Suministro de Energía para Motronic [motor BLG, BMY, BLF, BVY, BVZ, CAXA] - Relé de Suministro de Voltaje Terminal 30 [motor AZV, BKC, BKD, BLS, BMM, BXE] - Unidad de Control del Motor | |
| - | 20A | Calefacción Adicional | |
| - | 5A | Interfaz de Diagnóstico para el Bus de Datos | |
| - | 15A | Unidad de Control del Motor [motor BLG, BMY, BLF, BSE, BSF, BVY, BVZ, CAXA] | |
| - | 30A | Unidad de Control del Motor [motor AZV, BKC, BKD, BLS, BMM, BXE] - Unidad de Control Mecatrónica para Transmisión Automática DSG [motor AZV, BKC, BKD, BLS, BMM, BXE] | |
| - | 20A | Bobinas de Encendido con Etapa Final de Potencia [motor BLG, BMY, BLF, BVY, BVZ, CAXA, BSE, BSF] | |
| - | 10A | Relé de la Bomba de Combustible [motor AZV, BKC, BKD, BLS, BMM, BMN] - Unidad de Control para Ciclo de Precalentamiento Automático [motor AZV, BKC, BKD, BLS, BMM, BMN] | |
| - | 10A | Sensores Lambda. Unidad de Control del Sensor NOx. | |
| - | 30A | Unidad de Control ABS | |
| - | 15A | Bocina, Unidad de Control de la Red a Bordo | |
| - | 30A | Sistema de Sonido | |
| - | 30A | Limpiaparabrisas | |
| - | 40A | Bomba de Circulación de Refrigerante | |
| - | 10A | Sensor Lambda [motor BSE, BSF, BLG, BMY, CAXA] - Sensor Lambda [motor BLF, BSE, BSF, BVY, BVZ] - Sensor Lambda 2 [motor BVZ, BVY] - Sensor Lambda Post-Catalizador - Embrague Electromagnético para Compresor [motor BLG, BMY, CAXA] | |
| - | 5A | Transmisor de Posición del Embrague | |
| - | 5A | Relé de Aire Secundario [motor BSE, BSF] | |
| - | 10A | Válvula de Recirculación de Gases de Escape [motor AZV, BKC, BKD, BXE] - Válvula Solenoide para Limitación de Presión de Sobrealimentación [motor AZV, BKC, BKD, BXE, BLS, BMM, BMN] - Válvula de Conmutación del Radiador para Recirculación de Gases de Escape [motor AZV, BKC, BKD, BXE, BLS, BMM] - Válvula de Conmutación del Radiador 2 para Recirculación de Gases de Escape [motor BMN] | |
| - | 15A | Válvula Reguladora de Presión de Combustible [motor BLG, BMY, BLF, BVY, BVZ, CAXA] | |
| - | 10A | Termostato para Enfriamiento del Motor - Relé para Bomba de Refrigerante Auxiliar [motor BLF, BVY, BVZ] - Válvula Solenoide 1 para Canister de Carbón Activado [motor BLF, BSE, BSF, BVY, BVZ] - Válvula de Conmutación del Colector de Admisión Variable [motor BSE, BVY, BVZ] - Válvula -1- para Distribución Variable [motor BLF, BVY, BVZ] - Válvula de Aleta del Colector de Admisión [motor BLF, BVY, BVZ] - Ventilador de Refrigerante - Motor de Aleta del Colector de Admisión [motor AZV, BKC, BKD, BXE] | |
| - | 40A | Unidad de Control ABS. Bomba Hidráulica ABS. | |
| - | 30A | Luces de Giro Izquierda y Derecha, Luz de Freno Derecha, Luces Antiniebla, Luz Antiniebla Trasera, Luces de Estacionamiento Izquierda y Derecha, Faro Izquierdo | |
| - | 50A | Unidad de Control para Ciclo de Precalentamiento Automático [motor AZV, BKC, BKD, BLS, BMM, BMN] - Motor de la Bomba de Aire Secundario [motor BSE] | |
| - | 40A | Relé de Suministro de Voltaje Terminal 15 - Relé de Descarga para Contacto X (l/1) | |
| - | 50A | Fusible Térmico 1 para Ajuste del Asiento del Conductor - Fusible 34 en Soporte de Fusibles C | |
| - | 50A | Relé de Descarga para Contacto X (l/1) | |
| - | Relé de Suministro de Energía Motronic [Solo para vehículos con motores BTK] | ||
| - | Relé de Suministro de Energía Terminal 30 [Solo para vehículos con motores BXE] | ||
| - | Relé de la Bomba de Aire Secundario |

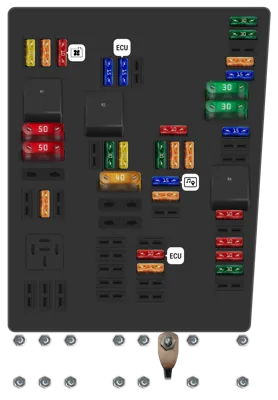

Panel de Fusibles del Motor (versión B, Caja Alta)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control ABS | |
| - | 30A | Unidad de control ABS | |
| - | 5A | Unidad de control de suministro de energía a bordo | |
| - | 15A | Unidad de control de suministro de energía a bordo | |
| - | 15A | Válvula reguladora de presión de combustible | |
| - | 10A | Válvula solenoide de presión de carga / Válvula solenoide del sistema de filtro de carbón activado 1 / Válvula de recirculación de aire del turbocompresor | |
| - | 10A | Sonda lambda | |
| - | 10A | Sonda lambda después del convertidor catalítico | |
| - | 30A | Mecatrónica para caja de cambios de doble embrague | |
| - | 10A | Bomba de circulación | |
| - | 5A | Unidad de control de electrónica de la columna de dirección | |
| - | 5A | Unidad de control en el inserto del panel de instrumentos | |
| - | 30A | Unidad de control del paquete de sonido digital | |
| - | 15A | Unidad de control con pantalla para radio y sistema de navegación / Radio | |
| - | 5A | Unidad de control de operación de teléfono móvil | |
| - | 10A | Relé de suministro de corriente Motronic / Unidad de control del motor | |
| - | 5A | Interfaz de diagnóstico de bus de datos | |
| - | 15A | Unidad de control del motor | |
| - | 15A | Relé de circulación continua del refrigerante | |
| - | 20A | Unidad de control del calefactor auxiliar | |
| - | 30A | Unidad de control del motor del limpiaparabrisas | |
| - | 10A | Válvula de control del árbol de levas de admisión 1 / Ventilador del radiador | |
| - | 5A | Emisor de posición del embrague | |
| - | 20A | Bobinas de encendido con etapas de salida | |
| - | 5A | Relé de suministro de corriente de componentes del motor | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 30A | Unidad de control de suministro de energía a bordo | |
| - | 40A | Relé de suministro de voltaje del terminal 15 | |
| - | 50A | Relé de alivio de contacto | |
| - | 50A | Fusible térmico de ajuste del asiento del conductor 1 / Fusible 32 en el soporte de fusibles C | |
| - | Vacante | ||
| - | Relé de suministro de corriente Motronic | ||
| - | Relé de circulación continua del refrigerante | ||
| - | Vacante | ||
| - | Relé de suministro de corriente de componentes del motor |
Caja de relés en el compartimento del motor izquierdo
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Vacante | ||
| 2 | Unidad de control de período de incandescencia automática | ||
| 3 | Vacante | ||
| 4 | Vacante | ||
| 5 | Vacante | ||
| 6 | Vacante |
Relé-debajo del panel de instrumentos izquierdo
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de suministro de voltaje Terminal 15 | ||
| - | Vacante | ||
| - | Vacante | ||
| - | Relé de suministro de voltaje Terminal 30 | ||
| - | Relé de la ventana trasera calefaccionada | ||
| - | Relé de bocina de doble tono | ||
| - | Vacante | ||
| - | Relé de la bomba doble de limpiaparabrisas 2 | ||
| - | Relé de alivio de contacto X |
Portarelé a la izquierda debajo del panel de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Relé del ventilador de aire fresco [solo con calefactor auxiliar] | ||
| 2 | Relé de funcionamiento del calefactor auxiliar | ||
| 3 | Relé de suministro de voltaje del terminal 50 | ||
| 4 | Relé del sistema de lavado de faros | ||
| 5 | Relé de la bomba de combustible / Relé de la bomba de combustible eléctrica 2 [-J17- y -J49- son mini-relés y se pueden encontrar en una posición de conector de relé] |
