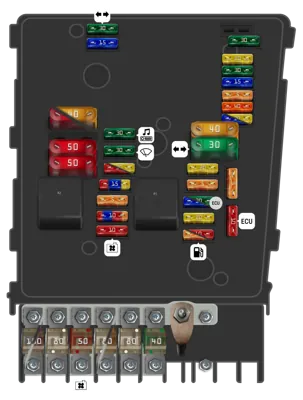

Panel de fusibles del motor (SB) en la caja de empalmes Baja

N°	A	Descripción
-	30A	Unidad mecatrónica de la caja de cambios DSG / Relé de alimentación de la electrónica del motor [CBFA]
-	20A	Unidad de control de la alimentación de a bordo / Unidad de control para la monitorización de la batería [start-stop]
-	30A	Unidad de control del ABS
-	15A	Unidad mecatrónica de la caja de cambios DSG
-	5A	Unidad de control para el tablero de instrumentos / Unidad de control de la electrónica de la columna de dirección
-	40A	Relé de alimentación borne 15
-	15A	Unidad principal / Sintonizador de TV
-	20A	Unidad de control con pantalla para sistema de audio con navegación / Estabilizador de tensión [start-stop]
-	5A	Unidad de control para la electrónica de control del teléfono móvil
-	10A	Unidad de control del motor / Relé de alimentación borne 30 / Relé principal / Relé de alimentación Motronic / Relé de alimentación borne 30 / Unidad de control del motor
-	20A	Unidad de control del calefactor adicional
-	5A	Interfaz de diagnóstico del bus de datos
-	15A	Unidad de control del motor [motores de gasolina]
-	30A	Unidad de control del motor [motores diésel]
-	20A	Bobina de encendido [CHGA] / Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida / Bobina de encendido 5 con etapa de salida / Regulador de presión de combustible / Válvula dosificadora de combustible
-	5A	Relé de la bomba de combustible / Relé de la bomba de combustible eléctrica 2 / Relé de calefacción de baja potencia / Relé de calefacción de alta potencia / Unidad de control de la bujía de incandescencia
-	10A	Bomba de diagnóstico del sistema de combustible [CBFA] / Sensor de identificación del radiador [CBFA] / Elemento calefaccionado de la sonda Lambda / Elemento calefaccionado de la sonda Lambda 3 [CBTA] / Elemento calefaccionado de la sonda Lambda 1 después del neutralizador [CBUA] [CBZB] / Inyector cilindro 1 [CGGA] / Inyector cilindro 2 [CGGA] / Inyector cilindro 3 [CGGA] / Inyector cilindro 4 [CGGA]
-	30A	Unidad de control de la alimentación de a bordo / Lámpara de intermitente trasero derecho / Bombilla de luz de freno derecha / Bombilla de luz lateral trasera derecha / Bombilla de luz lateral delantera derecha / Bombilla de luz de reversa derecha / Bombilla de luz de cruce derecha / Bombilla de luz de cruce derecha / Bombilla de luz de carretera derecha / Bombilla de luz antiniebla derecha / Lámpara de intermitente delantero derecho
-	15A	Relé de bocina de dos tonos / Señal de tono bajo / Señal de tono alto
-	30A	Amplificador / Unidad de control para vehículos especiales
-	30A	Motor del limpiaparabrisas / Motor del limpiaparabrisas del lado del conductor / Unidad de control del motor del limpiaparabrisas
-	10A	Bomba de circulación de refrigerante
-	20A	Regulador de presión de combustible [CCTA] [CCZB] [CDAA] [CCTA]
-	10A	Elemento calefaccionado de la sonda Lambda / Elemento calefaccionado de la sonda Lambda 2 / Embrague electromagnético para accionamiento del sobrealimentador
-	15A	Elemento calefaccionado de la sonda Lambda 1 después del catalizador / Motor de cierre centralizado en la puerta del pasajero delantero
-	20A	Bomba de vacío del sistema de frenos [DSG 0AM y ABS con ASR]
-	5A	Sensor de posición del pedal del embrague / Interruptor de la luz de freno
-	10A	Válvula solenoide de limitación de presión de sobrealimentación / Válvula de conmutación del enfriador EGR [CAYB, CAYC]
-	15A	Válvula de derivación del turbocompresor / Válvula de control de suministro de aire secundario [CBTA, CBUA] / Bomba de diagnóstico del sistema de combustible [CBTA, CBUA] / Regulador de presión de combustible / Relé de alimentación de la electrónica del motor [CBFA] / Inyector cilindro 9 [CBTA, CBUA]
-	10A	Relé de purga de refrigerante después de apagar el motor [CBFA]
-	5A	Relé de la bomba de aire secundario [CHGA] [CBFA] / Relé de la bomba de refrigerante adicional
-	10A	Válvula 1 del control de distribución de la válvula de admisión / Ventilador del radiador / Válvula solenoide 1 del adsorbedor / Válvula solenoide de limitación de presión de sobrealimentación / Válvula de mariposa del colector de admisión [CBFA] / Válvula de control de suministro de aire secundario [CBFA] / Válvula de derivación del turbocompresor / Válvula variable del colector de admisión / Unidad de mariposa/válvula de aire / Relé de la bomba de refrigerante adicional [CBZB] / Válvula reguladora de presión de aceite [CCTA] / Conector, 4 pines -T4x- en el ventilador del radiador, abajo a la izquierda
-	40A	Unidad de control del ABS / Bomba hidráulica del ABS
-	30A	Unidad de control de la alimentación de a bordo / Bombilla de luz lateral delantera izquierda / Lámpara de intermitente delantera izquierda / Bombilla de luz lateral trasera izquierda / Lámpara de intermitente trasera izquierda / Bombilla de luz de freno izquierda / Bombilla de luz de cruce izquierda / Bombilla de luz de carretera izquierda / Bombilla de luz de reversa izquierda / Bombilla de luz antiniebla izquierda / Bombilla de luz antiniebla izquierda
-	50A	[motores diésel] Unidad de control de la bujía de incandescencia
-	40A	Motor de la bomba de aire secundario
-	50A	Fusible 32 en la caja de fusibles C / Fusible térmico 1 del ajuste del asiento del conductor
-	50A	Relé de descarga de contacto X
-		Relé de alimentación cl. 30 / Relé de alimentación Motronic
-		Relé de la bomba de aire secundario / Relé de la bomba de refrigerante adicional / Puente [solo para vehículos con motores diésel]
-	150A	Generador (90 A/120 A)
-	200A	Generador (140 A)
-	80A	Unidad de control de la dirección asistida / Motor de la dirección asistida eléctrica
-	50A	Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador del radiador 2
-	80A	Relé de calefacción de alta potencia
-	30A	Unidad de control para el funcionamiento del motor a gas [solo para vehículos con motores CHGA]
-	80A	Borne 30, caja de fusibles del compartimento de pasajeros
-	40A	Relé de calefacción de baja potencia

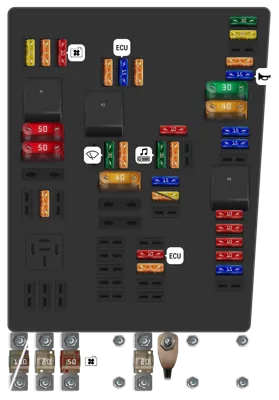

Panel de fusibles del motor (SB) en la caja de fusibles alta

N°	A	Descripción
-	30A	Unidad de control de la fuente de alimentación a bordo
-	20A	Unidad de control del ABS
-	5A	Unidad de control de la fuente de alimentación a bordo / Unidad de control para la monitorización de la batería
-	15A	Bocina y señal de dos tonos
-	15A	Relé de la fuente de alimentación terminal 15
-	15A	Regulador de presión de combustible
-	10A	Válvula solenoide de limitación de presión de sobrealimentación / Válvula solenoide 1 del adsorbedor / Válvula de derivación del turbocompresor
-	10A	Medidor de flujo de aire / Bomba de diagnóstico del sistema de combustible
-	10A	Elemento calefaccionado de la sonda Lambda
-	10A	Elemento calefaccionado de la sonda Lambda 1 después del catalizador / Elemento calefaccionado de la sonda Lambda 2 después del neutralizador
-	15A	Unidad mecatrónica de la caja de cambios DSG
-	10A	Bomba de circulación de refrigerante / Bomba de refrigerante de post-funcionamiento
-	5A	Unidad de control para el tablero de instrumentos / Unidad de control de la electrónica de la columna de dirección / Fusible 47 en la caja de fusibles C
-	30A	Amplificador
-	15A	Unidad principal / Unidad de control con pantalla para sistema de audio con navegación / Fusible 28 en la caja de fusibles C
-	5A	Receptor de señal de radio para calefactor independiente / Unidad de control para la electrónica de control del teléfono móvil
-	20A	Bomba de circulación de refrigerante
-	10A	Unidad de control del motor / Relé de la fuente de alimentación Motronic
-	5A	Interfaz de diagnóstico del bus de datos
-	5A	Válvula de aleta de gas de escape 1
-	15A	Unidad de control del motor
-	5A	Relé adicional de la bomba de refrigerante / Sensor de posición del pedal del embrague
-	5A	Receptor de señal de radio para calefactor independiente
-	30A	Motor del limpiaparabrisas
-	10A	Válvula 1 del control de la distribución de la válvula de admisión / Unidad de control del ventilador del radiador / Ventilador del radiador
-	5A	Sensor de posición del pedal del embrague / Interruptor de la luz de freno
-	20A	Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida
-	5A	Relé de la fuente de alimentación de la electrónica del motor
-	30A	Unidad de control de la fuente de alimentación a bordo
-	40A	Unidad de control del ABS
-	40A	Relé 2 de la fuente de alimentación terminal 15 / Unidad de control de la bomba de combustible / Relé de la fuente de alimentación terminal 15
-	50A	Relé de alivio de contacto X
-	50A	Fusible 32 en la caja de fusibles C -
-		Relé principal
-		Relé adicional de la bomba de refrigerante
-		Relé de la fuente de alimentación de la electrónica del motor
-	150A	Generador (90 A/120 A)
-	200A	Generador (140 A)
-	80A	Unidad de control de la dirección asistida / Motor de la dirección asistida eléctrica
-	50A	Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador del radiador 2
-	80A	Terminal 30, caja de fusibles del compartimento de pasajeros

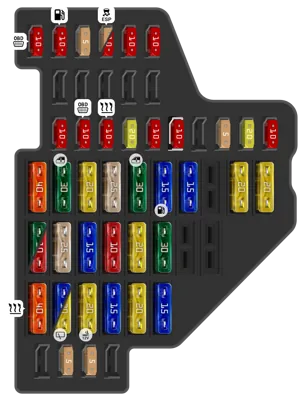

Panel de fusibles interior (SC), en el lado del conductor del salpicadero

N°	A	Descripción
1	10A	Contacto, 16 pines, conector de diagnóstico / Interruptor y regulador de iluminación del tablero de instrumentos / Medidor de flujo de aire / Relé para el funcionamiento en modo de calefacción independiente / Unidad de control de amortiguación electrónica / Unidad de control de alcance de faros / Resistencia de calefacción para el sistema de ventilación del cárter del motor / Motor actuador de control de alcance del faro izquierdo / Motor actuador de control de alcance del faro derecho / Unidad de control de control de crucero adaptativo / Regulador de control de alcance de faros / Interruptor de luz de freno / Unidad de control de asistencia de estacionamiento / Actuador Symposer [CDLA] / Estabilizador de voltaje [solo con sistema start-stop]
2	10A	Interruptor de luz / Interruptor de luz de freno / Unidad de control ABS / Unidad de control para tablero de instrumentos / Unidad de control de reconocimiento de remolque / Unidad de control de dirección asistida / Interfaz de diagnóstico de bus de datos / Unidad de control de bomba de combustible / Estabilizador de voltaje [con sistema start-stop] / Unidad de control de sensores de palanca selectora / Relé de bomba de combustible [CBTA, CBUA] / Unidad de control del motor [CJAA] / Botón de programa de conducción [CDLA] / Relé de arranque 1 [con sistema start-stop] / Relé de arranque 2 [con sistema start-stop] / Unidad mecatrónica de caja de cambios DSG / Unidad de control de tracción total
3	5A	Unidad de control de airbag
4	5A	Sensor de alta presión / Sensor de nivel y temperatura de aceite / Unidad de control de reconocimiento de asiento ocupado / Espejo retrovisor interior con atenuación automática / Sensor de calidad del aire / Interruptor de luces de reversa / Tecla de desactivación ASR y ESP / Interruptor selector de calefactor y modo de funcionamiento / Llave 1 de apertura de puerta de garaje / Espejo retrovisor interior con atenuación automática / Botón indicador de presión de neumáticos / Unidad de control de asistencia de estacionamiento / Botón de atenuación del espejo retrovisor interior / Relé de retardo del aire acondicionado / Unidad de control de airbag / Botón de modo Start-stop [con sistema start-stop] / Unidad de control de dirección asistida
4	10A	Unidad de control del sistema de asistencia de estacionamiento
5	10A	Unidad de control del faro izquierdo /
6	10A	Unidad de control del faro derecho /
12	10A	Unidad de control de la puerta del conductor, cierre centralizado [hasta abril de 2011] / Unidad de control de la puerta del pasajero delantero, cierre centralizado [hasta abril de 2011]
13	10A	Interruptor de luz / Contacto, 16 pines, conector de diagnóstico / Sensor de lluvia y luz / Relé de calefacción de la ventana trasera / Interruptor de luz antiniebla / Sensor de campo magnético para brújula
14	10A	Unidad de control Climatronic / Unidad de control del aire acondicionado / Interruptor "selector bloqueado en posición P" / Unidad de control de la transmisión automática / Interruptor Tiptronic / Receptor de señal de radio para calentador de líquido adicional / Interruptor selector de calefactor y modo de funcionamiento / Selector
15	20A	Unidad de control de la fuente de alimentación a bordo / Unidad de control de la puerta trasera izquierda, cierre centralizado [hasta abril de 2011] / Unidad de control de la puerta trasera derecha, cierre centralizado [hasta abril de 2011] / Botón de liberación en la manija del portón trasero
16	10A	Cámara de visión trasera
17	5A	[hasta octubre de 2009] Sirena de alarma
17	10A	[desde noviembre de 2009]
17	10A	Módulo transmisor/receptor 1 para sistema de monitoreo interior / Módulo transmisor/receptor 2 para sistema de monitoreo interior / Sensor de inclinación del vehículo / Unidad de control de la fuente de alimentación a bordo
17	5A	[hasta octubre de 2009] Sensor del sistema de monitoreo interior
17	10A	[desde noviembre de 2009] / Relé de bocina de dos tonos
17	10A	[desde noviembre de 2009]
19	5A	Unidad de control para vehículos especiales / Unidad de control de limitación de velocidad del motor
20	20A	Unidad de control del sistema de acceso y autorización de arranque / Estabilizador de voltaje [solo con sistema start-stop]
21	10A	Unidad de control para bloqueo eléctrico de la columna de dirección
22	40A	Unidad de control del ventilador de aire de suministro
23	30A	Unidad de control de la puerta del conductor, ventana eléctrica [hasta abril de 2011] / Unidad de control de la puerta del pasajero delantero, ventana eléctrica [desde mayo de 2011] / Unidad de control de la puerta trasera izquierda, ventana eléctrica [desde mayo de 2011]
24	20A	Unidad de control de la fuente de alimentación a bordo
25	25A	Elemento calefactor de la ventana trasera / Relé de calefacción de la ventana trasera / Relé del ventilador de suministro
26	30A	Unidad de control de la puerta trasera izquierda, ventana eléctrica [desde mayo de 2011] / Unidad de control de la puerta trasera derecha, ventana eléctrica [hasta abril de 2011] / Unidad de control de la puerta del conductor, ventana eléctrica [desde mayo de 2011]
27	15A	Unidad de control de la bomba de combustible / Relé de la bomba de combustible / Relé de suministro de combustible a través de la línea de presión / Relé de bomba de combustible adicional
28	15A	Unidad principal [con sistema start-stop] / Sintonizador de TV [con sistema start-stop] / Unidad de control con pantalla para sistema de audio con navegación [con sistema start-stop] / Estabilizador de voltaje [solo con sistema start-stop]
30	20A	Unidad de control de la transmisión automática / Unidad mecatrónica de caja de cambios DSG
31	20A	Bomba de vacío del sistema de frenos
32	30A	Inversor con toma de corriente, 12-230 V
32	10A	Unidad de control para vehículos especiales
33	25A	Unidad de control del techo corredizo deslizante
34	15A	Interruptor de ajuste del soporte lumbar del asiento del conductor / Interruptor de ajuste del soporte lumbar del asiento del pasajero delantero
35	10A	Unidad de control de amortiguación electrónica
36	20A	Relé del sistema de limpieza de faros / Bomba lavadora de faros
37	30A	Unidad de control para asientos delanteros calefaccionados
40	40A	Unidad de control del aire acondicionado / Relé para el funcionamiento en modo de calefacción independiente / Interruptor selector de calefactor y modo de funcionamiento
41	15A	Motor del limpiaparabrisas trasero
41	20A	Motor del limpiaparabrisas trasero
42	20A	Diodo de bloqueo 2 / Encendedor de cigarrillos / Toma de corriente 12V
43	15A	Unidad de control de reconocimiento de remolque
44	20A	Unidad de control de reconocimiento de remolque
45	15A	Unidad de control de reconocimiento de remolque
47	5A	Unidad de control para tablero de instrumentos [con sistema start-stop] / Estabilizador de voltaje [solo con sistema start-stop]
48	5A	Sensor de campo magnético para brújula [con sistema start-stop] / Unidad de control para electrónica de control de teléfono móvil [con sistema start-stop] / Estabilizador de voltaje

Ubicación de relés en la parte superior de la unidad de control de red a bordo

N°		A	Descripción
-			Relé de bocina de dos tonos
-			Relé del sistema de limpieza de faros
1			Relé de alimentación cl. 15
2			Relé de alimentación 50 [a/m sin funciones start-stop] / Relé de arranque 1 [coches con función start-stop]
4			Relé de calefacción de la ventana trasera
5			Relé de alivio de contacto X

Ubicación del relé en la parte inferior de la unidad de control de red a bordo [opcional]

N°		A	Descripción
1			Relé de purga de refrigerante después de apagar el motor [solo para vehículos con motor de gasolina de 2.0L] / Relé de suministro de energía cl. 50 / Relé de arranque 2 [solo para vehículos con sistema start-stop] / Relé de bomba de combustible eléctrica 2
2			Relé de suministro de combustible a través de la línea de presión / Relé de suministro de energía de la electrónica del motor [solo para vehículos con motores de gasolina] / Relé de bomba de combustible [solo para vehículos con motor diésel]
3			Relé de calefacción de baja potencia [solo para coches sin calefactor independiente] / Relé para el funcionamiento en modo de calefacción independiente
4			Relé de calefacción de alta potencia [solo para coches sin calefactor independiente]
5			Relé del ventilador de suministro [solo para coches con Climatic o calefactor]
