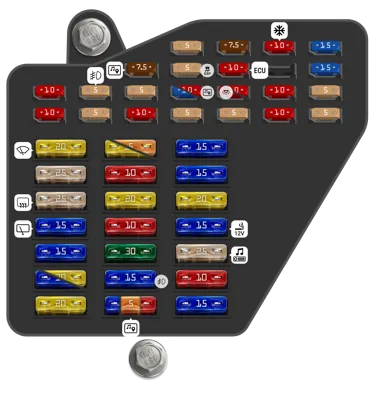

Caja de fusibles interior (gasolina)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Espejo exterior calefaccionado del lado del conductor (modelos sin regulador de ventana eléctrica). Espejo exterior calefaccionado del lado del pasajero delantero (modelos sin regulador de ventana eléctrica). Elemento calefactor del chorro del limpiaparabrisas izquierdo. Elemento calefactor del chorro del limpiaparabrisas derecho | |
| 2 | 10A | Interruptor de luces de emergencia. Relé de señal de giro. Bombilla de señal de giro delantera izquierda. Bombilla de señal de giro trasera izquierda. Bombilla de señal de giro delantera derecha. Bombilla de señal de giro trasera derecha. Unidad de control de luz de descarga de gas izquierda. Unidad de control de luz de descarga de gas con control de rango de faros derecho | |
| 3 | 5A | Relé de luz antiniebla. Regulador de iluminación de interruptores e instrumentos | |
| 4 | 5A | Luces de matrícula | |
| 5 | 7.5A | Interruptor del sistema de control de crucero. Unidad de operación en el volante. Botón del sistema de control de crucero (CCS) botón SET. Sensor de alta presión (sistema de aire acondicionado). Unidad de control del asiento del conductor calefaccionado. Unidad de control del asiento del pasajero delantero calefaccionado. Unidad de control de ajuste del techo corredizo (modelos sin cierre centralizado). Climatronic. Sensor de nivel de aceite y temperatura de aceite. Unidad de control del ventilador del radiador, volante multifunción. Sistema de conveniencia (botón de calefacción del espejo exterior). Unidad de control del volante multifunción. Unidad de control de asistencia de estacionamiento. Unidad de control con pantalla para radio y sistema de navegación. Válvula de 2 vías para válvula de cierre de refrigerante. Motor de control de la trampilla de aire fresco/recirculado | |
| 6 | 5A | Unidad de control del sistema de cierre centralizado y alarma antirrobo [hasta abril de 2001] - Relé de válvula de cierre 1 [desde septiembre de 2002] [código de motor BEH] | |
| 7 | 10A | Lámpara de advertencia de posición de la palanca selectora P/N. Bombilla de luz de reversa izquierda. Bombilla de luz de reversa derecha | |
| 8 | 5A | Unidad de control de electrónica operativa de teléfono móvil | |
| 9 | 5A | Botón TCS y ESP. Sensor de ángulo de dirección. Unidad de control ABS/ABS con EDL/ ASR/ ESP | |
| 10 | 15A | Gestión del motor [gasolina] [hasta octubre de 2001] | |
| 10 | 10A | Radio (contacto S). Pantalla en el panel de instrumentos. Unidad de control con pantalla para radio y navegación [desde noviembre de 2001] | |
| 11 | 5A | Unidad de control con pantalla en el panel de instrumentos. Solenoide de bloqueo de la palanca selectora | |
| 12 | 7.5A | Unidad de control de electrónica operativa de teléfono móvil. Sensor de monitoreo interior. Emisor de monitoreo interior. Conector de 16 pines, (en el panel central del tablero, se. conexión de diagnóstico). Luz de lectura trasera izquierda (modelos con monitor interior). Luz de lectura trasera derecha (modelos con monitor interior) | |
| 13 | 10A | Interruptor de luz de freno. Bombilla de luz de freno izquierda [solo Golf/Bora] - Unidades de control del motor. Unidad de control ABS/ABS con EDL/ ASR/ ESP. Bombilla de luz de freno izquierda [solo Golf/Bora]. Bombilla de luz de freno derecha [solo Golf/Bora]. Bombilla de luz de freno y trasera izquierda [solo Golf Variant/Bora Variant]. Bombilla de luz de freno de alto nivel | |
| 14 | 10A | Modelos con cierre centralizado: Unidad de control central del sistema de conveniencia. Unidad de control de liberación remota de la tapa trasera | |
| 14 | 10A | Modelos sin cierre centralizado:. Lámpara de advertencia de puerta izquierda. Lámpara de advertencia de puerta derecha. Luz interior delantera. Luz del compartimento de equipaje. Luz de lectura trasera izquierda. Luz de lectura trasera derecha. Espejo de vanidad iluminado (lado del pasajero delantero). Luz del compartimento de equipaje a la izquierda. Luz de lectura/lado del conductor. Espejo de vanidad iluminado (lado del conductor) | |
| 15 | 5A | Sensor de ángulo de dirección. Unidad de control de la caja de cambios automática. Unidad de control con pantalla en el panel de instrumentos | |
| 16 | 10A | Climatronic. Unidad de control del ventilador del radiador | |
| 18 | 10A | Unidad de control con pantalla en el panel de instrumentos. Bombilla de doble filamento derecha [solo Bora]. Bombilla de luz de carretera derecha [solo Golf] | |
| 19 | 10A | Bombilla de doble filamento izquierda [solo Bora]. Bombilla de luz de carretera izquierda [solo Golf] | |
| 20 | 15A | Regulador de control de rango de faros. Arrancador de faro derecho para luz de descarga gaseosa. Unidad de control de luz de descarga de gas con control de rango de faros derecho. Bombilla de doble filamento derecha [solo Bora]. Bombilla de luz de cruce derecha [solo Golf]. Motor de control de rango de faros izquierdo. Motor de control de rango de faros derecho | |
| 21 | 15A | Bombilla de doble filamento izquierda [solo Bora]. Bombilla de luz de cruce izquierda [solo Golf]. Arrancador de faro izquierdo para luz de descarga gaseosa. Unidad de control de luz de descarga de gas con control de rango de faros izquierdo | |
| 22 | 5A | Unidad de control con pantalla en el panel de instrumentos. Bombilla de luz lateral derecha | |
| 23 | 5A | Unidad de control con pantalla en el panel de instrumentos. Bombilla de luz lateral izquierda | |
| 24 | 20A | Interruptor de limpiaparabrisas intermitente, motor de limpiaparabrisas. Relé de lavado y limpiado intermitente automático. Motor de limpiaparabrisas. Bomba de lavado de parabrisas y luneta trasera | |
| 25 | 25A | Interruptor del ventilador de aire fresco. Interruptor del sistema de aire acondicionado. Resistor en serie del ventilador de aire fresco con fusible de sobrecalentamiento. Ventilador de aire fresco. Unidad de control del ventilador del radiador. Climatronic J.. -Unidades de control del motor | |
| 26 | 25A | Luneta trasera calefaccionada | |
| 27 | 15A | Motor del limpiaparabrisas trasero [hasta noviembre de 2005] - Encendedor de cigarrillos. Toma de 12 V, a la izquierda en el compartimento de equipaje [desde diciembre de 2005] | |
| 28 | 15A | Bomba de combustible (bomba de pre-suministro) | |
| 29 | 15A | Gasolina [no para código de motor BDE] | |
| 29 | 20A | Gestión del motor [gasolina] | |
| 30 | 20A | Unidad de control de ajuste del techo corredizo. Motor del techo corredizo | |
| 31 | 20A | Unidad de control de la caja de cambios automática. Interruptor multifunción. Unidad de control del servofreno | |
| 31 | 5A | Unidad de control de tracción en las cuatro ruedas (4 Motion) | |
| 32 | 10A | Inyectores [Gasolina] | |
| 33 | 20A | Relé de lavado y limpiado intermitente automático. Bomba del sistema de lavado de faros | |
| 34 | 10A | Gestión del motor | |
| 35 | 30A | Enchufe del remolque. Toma de 12 V, a la izquierda en el compartimento de equipaje [hasta noviembre de 2005] | |
| 36 | 15A | Relé de luz antiniebla. Bombilla de luz antiniebla izquierda. Bombilla de luz antiniebla derecha. Bombilla de luz antiniebla trasera izquierda. Unidad de control con pantalla en el panel de instrumentos | |
| 37 | 15A | Unidad de control con pantalla en el panel de instrumentos [hasta octubre de 2001] | |
| 37 | 5A | Unidad de control con pantalla para radio y sistema de navegación. Radio, contacto S [hasta octubre de 2001] | |
| 37 | 10A | Gestión del motor [desde noviembre de 2001] | |
| 38 | 15A | Interruptor de liberación remota de la tapa del tanque de combustible. Unidad de control del sistema de cierre centralizado y alarma antirrobo. Unidad de control de la puerta del conductor. Unidad de control de la puerta del pasajero delantero. Unidad de control de la puerta trasera izquierda. Unidad de control de la puerta trasera derecha. Relé de liberación remota de la tapa trasera. Motor de bloqueo de la tapa del tanque de combustible | |
| 39 | 15A | Interruptor de luces de emergencia. Relé de señal de giro. Unidad de control de luz de descarga de gas con control de rango de faros derecho. Unidad de control de luz de descarga de gas con control de rango de faros derecho. Bombilla de señal de giro delantera izquierda. Bombilla de señal de giro trasera izquierda. Bombilla de señal de giro delantera derecha. Bombilla de señal de giro trasera derecha | |
| 40 | 20A | Claxon de doble tono | |
| 41 | 15A | Encendedor de cigarrillos [hasta noviembre de 2005] | |
| 42 | 25A | Radio. Amplificador. Unidad de control con pantalla para radio y sistema de navegación. Sintonizador del sistema de navegación para TV. Unidad de control de información de tráfico | |
| 43 | 10A | Gestión del motor | |
| 44 | 15A | Unidad de control del asiento del conductor calefaccionado. Unidad de control del asiento del pasajero delantero calefaccionado |
Caja de fusibles interior (Diésel)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Espejo exterior del lado del conductor calefaccionado (modelos sin regulador de ventana eléctrico). Espejo exterior del lado del pasajero delantero calefaccionado (modelos sin regulador de ventana eléctrico). Elemento calefactor del chorro del limpiaparabrisas izquierdo. Elemento calefactor del chorro del limpiaparabrisas derecho | |
| 2 | 10A | Interruptor de luces de emergencia. Relé de intermitentes. Bombilla de intermitente delantero izquierdo. Bombilla de intermitente trasero izquierdo. Bombilla de intermitente delantero derecho. Bombilla de intermitente trasero derecho. Unidad de control de luz de descarga de gas izquierda. Unidad de control de luz de descarga de gas con control de alcance de faros derecho | |
| 3 | 5A | Relé de luces antiniebla. Regulador de iluminación de interruptores e instrumentos | |
| 4 | 5A | Luces de matrícula | |
| 5 | 7.5A | Interruptor del sistema de control de crucero. Unidad de operación en el volante. Botón del sistema de control de crucero (CCS) botón SET. Sensor de alta presión (sistema de aire acondicionado). Unidad de control del asiento del conductor calefaccionado. Unidad de control del asiento del pasajero delantero calefaccionado. Unidad de control de ajuste del techo corredizo (modelos sin cierre centralizado). Climatronic. Sensor de nivel y temperatura de aceite. Unidad de control del ventilador del radiador, volante multifunción. Sistema de conveniencia (botón de calefacción del espejo exterior). Unidad de control del volante multifunción. Unidad de control de asistencia de estacionamiento. Unidad de control con pantalla para radio y sistema de navegación. Válvula de 2 vías para válvula de cierre de refrigerante. Motor de control de la trampilla de aire fresco/recirculado | |
| 6 | 5A | Unidad de control del cierre centralizado y sistema de alarma antirrobo [hasta abril de 2001] - Relé de válvula de cierre 1 [desde septiembre de 2002] [código de motor BEH] | |
| 7 | 10A | Luz de advertencia de posición de la palanca selectora P/N. Bombilla de luz de reversa izquierda. Bombilla de luz de reversa derecha | |
| 8 | 5A | Unidad de control de electrónica de operación de teléfono móvil | |
| 9 | 5A | Botón TCS y ESP. Sensor de ángulo de dirección. Unidad de control ABS/ABS con EDL/ ASR/ ESP | |
| 10 | 5A | Gestión del motor [Diésel] [hasta octubre de 2001] | |
| 10 | 10A | Radio (contacto S). Pantalla en el inserto del panel de instrumentos. Unidad de control con pantalla para radio y navegación [desde noviembre de 2001] | |
| 11 | 5A | Unidad de control con pantalla en el inserto del panel de instrumentos. Solenoide de bloqueo de la palanca selectora | |
| 12 | 7.5A | Unidad de control de electrónica de operación de teléfono móvil. Sensor de monitoreo interior. Emisor de monitoreo interior. Conector de 16 pines, (en el panel de instrumentos central, se. conexión de diagnóstico). Luz de lectura trasera izquierda (modelos con monitor interior). Luz de lectura trasera derecha (modelos con monitor interior) | |
| 13 | 10A | Interruptor de luz de freno. Bombilla de luz de freno izquierda [solo Golf/Bora] - Unidades de control del motor. Unidad de control ABS/ABS con EDL/ ASR/ ESP. Bombilla de luz de freno izquierda [solo Golf/Bora]. Bombilla de luz de freno derecha [solo Golf/Bora]. Bombilla de luz de freno y trasera izquierda [solo Golf Variant/Bora Variant]. Bombilla de luz de freno de alto nivel | |
| 14 | 10A | Modelos con cierre centralizado: Unidad de control central del sistema de conveniencia. Unidad de control de liberación remota de la tapa trasera | |
| 14 | 10A | Modelos sin cierre centralizado:. Luz de advertencia de puerta izquierda. Luz de advertencia de puerta derecha. Luz interior delantera. Luz del compartimento de equipaje. Luz de lectura trasera izquierda. Luz de lectura trasera derecha. Espejo de vanidad iluminado (lado del pasajero delantero). Luz del compartimento de equipaje a la izquierda. Luz de lectura/lado del conductor. Espejo de vanidad iluminado (lado del conductor) | |
| 15 | 5A | Sensor de ángulo de dirección. Unidad de control de la caja de cambios automática. Unidad de control con pantalla en el inserto del panel de instrumentos | |
| 16 | 10A | Climatronic. Unidad de control del ventilador del radiador | |
| 18 | 10A | Unidad de control con pantalla en el inserto del panel de instrumentos. Bombilla de doble filamento derecha [solo Bora]. Bombilla de luz de carretera derecha [solo Golf] | |
| 19 | 10A | Bombilla de doble filamento izquierda [solo Bora]. Bombilla de luz de carretera izquierda [solo Golf] | |
| 20 | 15A | Regulador de control de alcance de faros. Arrancador de faro derecho para luz de descarga gaseosa. Unidad de control de luz de descarga de gas con control de alcance de faros derecho. Bombilla de doble filamento derecha [solo Bora]. Bombilla de luz de cruce derecha [solo Golf]. Motor de control de alcance de faros izquierdo. Motor de control de alcance de faros derecho | |
| 21 | 15A | Bombilla de doble filamento izquierda [solo Bora]. Bombilla de luz de cruce izquierda [solo Golf]. Arrancador de faro izquierdo para luz de descarga gaseosa,. Unidad de control de luz de descarga de gas con control de alcance de faros izquierdo | |
| 22 | 5A | Unidad de control con pantalla en el inserto del panel de instrumentos. Bombilla de luz lateral derecha | |
| 23 | 5A | Unidad de control con pantalla en el inserto del panel de instrumentos. Bombilla de luz lateral izquierda | |
| 24 | 20A | Interruptor de limpiaparabrisas intermitente, motor del limpiaparabrisas. Relé de lavado y limpiado intermitente automático V - Motor del limpiaparabrisas. Bomba de lavado del parabrisas y ventana trasera | |
| 25 | 25A | Interruptor del ventilador de aire fresco. Interruptor del sistema de aire acondicionado. Resistencia en serie del ventilador de aire fresco con fusible de sobrecalentamiento. Ventilador de aire fresco. Unidad de control del ventilador del radiador. Climatronic J.. -Unidades de control del motor | |
| 26 | 25A | Luneta trasera calefaccionada | |
| 27 | 15A | Motor del limpiaparabrisas trasero [hasta noviembre de 2005] - Encendedor de cigarrillos. Toma de 12 V, a la izquierda en el compartimento de equipaje [desde diciembre de 2005] | |
| 28 | 15A | Bomba de combustible (bomba de pre-suministro) | |
| 29 | 10A | Gestión del motor [Diésel] | |
| 30 | 20A | Unidad de control de ajuste del techo corredizo. Motor del techo corredizo | |
| 31 | 20A | Unidad de control de la caja de cambios automática. Interruptor multifunción. Unidad de control del servofreno | |
| 31 | 5A | Unidad de control de tracción en las cuatro ruedas (4 Motion) | |
| 32 | 30A | Gestión del motor [Diésel] | |
| 33 | 20A | Relé de lavado y limpiado intermitente automático. Bomba del sistema de lavado de faros | |
| 34 | 10A | Gestión del motor | |
| 35 | 30A | Enchufe del remolque. Toma de 12 V, a la izquierda en el compartimento de equipaje [hasta noviembre de 2005] | |
| 36 | 15A | Relé de luces antiniebla. Bombilla de luz antiniebla izquierda. Bombilla de luz antiniebla derecha. Bombilla de luz antiniebla trasera izquierda. Unidad de control con pantalla en el inserto del panel de instrumentos | |
| 37 | 15A | Unidad de control con pantalla en el inserto del panel de instrumentos [hasta octubre de 2001] | |
| 37 | 5A | Unidad de control con pantalla para radio y sistema de navegación. Radio, contacto S [hasta octubre de 2001] | |
| 37 | 10A | Gestión del motor [desde noviembre de 2001] | |
| 38 | 15A | Interruptor de liberación remota de la tapa del tanque de combustible. Unidad de control del cierre centralizado y sistema de alarma antirrobo. Unidad de control de la puerta del conductor. Unidad de control de la puerta del pasajero delantero. Unidad de control de la puerta trasera izquierda. Unidad de control de la puerta trasera derecha. Relé de liberación remota de la tapa trasera. Motor de bloqueo de la tapa del tanque de combustible | |
| 39 | 15A | Interruptor de luces de emergencia. Relé de intermitentes. Unidad de control de luz de descarga de gas con control de alcance de faros derecho. Unidad de control de luz de descarga de gas con control de alcance de faros derecho. Bombilla de intermitente delantero izquierdo. Bombilla de intermitente trasero izquierdo. Bombilla de intermitente delantero derecho. Bombilla de intermitente trasero derecho | |
| 40 | 20A | Claxon de doble tono | |
| 41 | 15A | Encendedor de cigarrillos [hasta noviembre de 2005] | |
| 42 | 25A | Radio. Amplificador. Unidad de control con pantalla para radio y sistema de navegación. Sintonizador del sistema de navegación para TV. Unidad de control de información de tráfico | |
| 43 | 10A | Gestión del motor | |
| 44 | 15A | Unidad de control del asiento del conductor calefaccionado. Unidad de control del asiento del pasajero delantero calefaccionado |

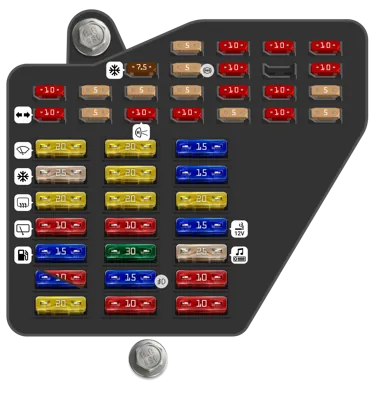

Caja de fusibles interior (2da versión)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Chorros del limpiaparabrisas calefaccionados | |
| 2 | 10A | Sistema de luces direccionales y sistema de luces de advertencia de peligro | |
| 3 | 5A | Luz del compartimento de la guantera | |
| 4 | 5A | X - Luz de la placa de matrícula | |
| 5 | 7.5A | Electrónica de conveniencia / Sistema de control de crucero (GND) / Climatronic / Unidad de control del asiento del conductor calefaccionado / Unidad de control del asiento del pasajero delantero calefaccionado | |
| 6 | 5A | Cierre centralizado | |
| 7 | 10A | Luz de reversa | |
| 8 | 5A | Antena del teléfono | |
| 9 | 5A | Sistema de frenos antibloqueo (ABS) | |
| 10 | 5A | Gestión del motor en motores de gasolina | |
| 11 | 10A | Inserto del tablero de instrumentos, solenoide de bloqueo de la palanca selectora | |
| 12 | 10A | Suministro de voltaje de conexión de autodiagnóstico, sistema telefónico | |
| 13 | 10A | Luces de freno | |
| 14 | 10A | Iluminación interior, cierre centralizado | |
| 15 | 5A | Inserto del tablero de instrumentos, caja de cambios automática | |
| 16 | 10A | Embrague magnético, ventilador del radiador en funcionamiento | |
| 18 | 10A | Faro izquierdo de luz alta | |
| 19 | 10A | Faro derecho de luz alta | |
| 20 | 10A | Faro derecho de luz baja, control de alcance de los faros | |
| 21 | 10A | Faro izquierdo de luz baja | |
| 22 | 5A | Luz lateral derecha | |
| 23 | 5A | Luz lateral izquierda | |
| 24 | 20A | Sistema de limpiaparabrisas | |
| 25 | 25A | Ventilador de aire fresco / Sistema de aire acondicionado, Climatronic | |
| 26 | 20A | Luneta trasera calefaccionada / Espejo exterior calefaccionado [para modelos sin regulador de ventana eléctrico] | |
| 27 | 10A | Sistema de limpiaparabrisas trasero | |
| 28 | 15A | Bomba de combustible / bomba de pre-suministro | |
| 29 | 15A | Gestión del motor en motores de gasolina | |
| 29 | 10A | Gestión del motor en motores diésel | |
| 30 | 20A | Techo corredizo/inclinable | |
| 31 | 20A | Caja de cambios automática | |
| 32 | 20A | Gestión del motor, inyectores / / Gestión del motor en motores diésel | |
| 33 | 20A | Sistema de lavado de faros (HWS) | |
| 34 | 10A | Gestión del motor | |
| 35 | 30A | Enchufe del remolque | |
| 36 | 15A | Luz antiniebla y luz trasera antiniebla | |
| 37 | 10A | Contacto S | |
| 38 | 15A | Luz del compartimento de equipaje, cierre centralizado | |
| 39 | 15A | Sistema de luces de advertencia de peligro | |
| 40 | 20A | Bocina de doble tono | |
| 41 | 15A | Encendedor de cigarrillos | |
| 42 | 25A | Sistema de radio | |
| 43 | 10A | Gestión del motor | |
| 44 | 10A | Calefacción de asientos |
Placa de relés para vehículos con volante a la izquierda
| N° | A | Descripción | |
|---|---|---|---|
| - | Fusible de ajuste de asiento | ||
| - | Fusible de regulador de ventana / Cierre centralizado y espejo exterior calefaccionado [solo modelos con sistema de conveniencia y regulador de ventana] | ||
| - | Fusible del regulador de ventana trasera | ||
| - | 15A | Fusible de señal de giro ATA | |
| - | 15A | Fusible de bocina ATA | |
| 1 | Relé de luz antiniebla | ||
| 2 | Relé de liberación remota de la tapa trasera | ||
| 3 | Relé inhibidor de arranque | ||
| 6 | Relé de red D de teléfono | ||
| 7 | Relé de contador de revoluciones electrónico (EPC) | ||
| 8 | Relé de luces diurnas | ||
| 9 | Unidad de control del sistema de alarma de taxi / Relé de bomba de combustible, syncro-diesel | ||
| 10 | Unidad de control del sistema de alarma de taxi / Relé de bujía incandescente TDI (OBDII) [solo para EE. UU.] | ||
| 11 | Relé inhibidor de arranque y luces de reversa | ||
| 12 | Relé de suministro de voltaje terminal 30 | ||
| 13 | Relé de ventilador del radiador / Relé de funcionamiento continuo del ventilador del radiador | ||
| 14 | Relé de bocina de doble tono | ||
| 15 | Relé de alivio de contacto X | ||
| 17 | Relé de bomba de combustible / Relé de bujía incandescente | ||
| 18 | Relé de lavado y limpiaparabrisas intermitente automático: sin sistema de lavado de faros / con sistema de lavado de faros / con sensor de lluvia | ||
| 19 | Relé de lavado y limpiaparabrisas intermitente automático: sin sistema de lavado de faros / con sistema de lavado de faros / con sensor de lluvia |
Placa de relés para vehículos con volante a la derecha
| N° | A | Descripción | |
|---|---|---|---|
| - | Fusible de ajuste de asiento | ||
| - | Fusible de regulador de ventana, cierre centralizado y espejo exterior calefaccionado [solo modelos con sistema de conveniencia y regulador de ventana] | ||
| - | 15A | Fusible de bocina ATA | |
| - | 15A | Fusible de señal de giro ATA | |
| - | Fusible de regulador de ventana trasera | ||
| 1 | Relé de red D de teléfono | ||
| 4 | Relé inhibidor de arranque | ||
| 5 | Relé de liberación remota de tapa trasera | ||
| 6 | Relé de luz antiniebla | ||
| 7 | Relé de ventilador del radiador / Relé de funcionamiento continuo del ventilador del radiador | ||
| 8 | Relé de suministro de voltaje terminal 30 | ||
| 9 | Relé inhibidor de arranque y luces de reversa | ||
| 10 | Unidad de control del sistema de alarma de taxi | ||
| 11 | Unidad de control del sistema de alarma de taxi / Relé de bomba de combustible, syncro-diesel | ||
| 12 | Relé de encendedor de cigarrillos | ||
| 13 | Relé de supresión de luz de freno / Relé de contador de revoluciones electrónico (EPC) | ||
| 14 | Relé de bocina de doble tono | ||
| 15 | Relé de alivio de contacto X | ||
| 17 | Relé de bomba de combustible / Relé de bujía de precalentamiento | ||
| 18 | Relé de lavado y limpiado intermitente automático: sin sistema de lavado de faros / con sistema de lavado de faros / con sensor de lluvia | ||
| 19 | Relé de lavado y limpiado intermitente automático: sin sistema de lavado de faros / con sistema de lavado de faros / con sensor de lluvia |
Fusibles en el portafusibles/batería
| N° | A | Descripción | |
|---|---|---|---|
| - | Calefaccionado pin calefaccionado | ||
| - | Gestión del motor | ||
| - | Ventilador del radiador (hasta agosto de 2000) | ||
| - | Ventilador del radiador (desde septiembre de 2000) | ||
| - | Interior | ||
| - | Alternador (90 A) | ||
| - | Alternador (120 A) | ||
| - | 30A | ABS (bomba) | |
| - | 30A | ABS | |
| - | 30A | Ventilador del radiador |
