Volkswagen Jetta / Fusibles 2022

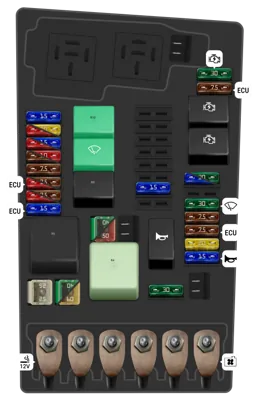

Panel de fusibles del motor

Panel de fusibles del motor
N°ADescripción
- 25A Unidad de control ABS
- 40A Unidad de control ABS
- 60A Unidad de control ABS [Según la configuración]
- 15A Unidad de control del motor
- 10A [Solo para vehículos con motor de gasolina 2.0 l]: Relé de la bomba de aire secundario, Ventilador del radiador: Unidad de control del ventilador del radiador, Ventilador del radiador; Regulador de presión de sobrealimentación, Sensor de nivel y temperatura de aceite, Válvula de control de suministro de aire secundario, Bomba de circulación del calefactor, Válvula de cierre de refrigerante, Válvula 1 del control de sincronización de la válvula de admisión, Válvula del circuito de circulación de refrigerante, Válvula de mariposa del colector de admisión, Válvula 1 para el control de sincronización de la válvula de escape, Válvula solenoide 1 del absorbedor, Bomba de refrigeración del aire de carga, Válvula de control de la boquilla de enfriamiento del pistón, Válvula reguladora de presión de aceite, Válvula de mariposa del colector de admisión, Válvula de derivación del turbocompresor, Ajustador de leva de entrada cilindros 2 y 3, Ajustador de leva de escape cilindros 2 y 3, Relé de la bomba de vacío
- 7.5A [Solo para autos con motor de gasolina 1.4 l], [Solo para autos con motor de gasolina 1.6 l] [Solo para autos con motor de gasolina 1.5 l]: Relé de la bomba de aire secundario, Ventilador del radiador: Unidad de control del ventilador del radiador, Ventilador del radiador; Regulador de presión de sobrealimentación, Sensor de nivel y temperatura de aceite, Válvula de control de suministro de aire secundario, Bomba de circulación del calefactor, Válvula de cierre de refrigerante, Válvula 1 del control de sincronización de la válvula de admisión, Válvula del circuito de circulación de refrigerante, Válvula de mariposa del colector de admisión, Válvula 1 para el control de sincronización de la válvula de escape, Válvula solenoide 1 del absorbedor, Bomba de refrigeración del aire de carga, Válvula de control de la boquilla de enfriamiento del pistón, Válvula reguladora de presión de aceite, Válvula de mariposa del colector de admisión, Válvula de derivación del turbocompresor, Relé de alimentación de la electrónica del motor [motor de gasolina 1.6 l], Ajustador de leva de entrada cilindros 2 y 3, Ajustador de leva de escape cilindros 2 y 3, Relé de la bomba de vacío
- 10A [Solo para vehículos con motor de gasolina 2.0 l]: Relé de alimentación de la electrónica del motor, Unidad de control del motor, Inyector cilindros 1, 2, 3 y 4, Ajustador de leva de escape A cilindros 1, 2, 3 y 4, Ajustador de leva de escape B cilindros 1, 2, 3 y 4, Resistencia de calentamiento para el sistema de ventilación del cárter del motor
- 7.5A [Solo para autos con motor de gasolina 1.4 l], [Solo para autos con motor de gasolina 1.6 l], [Solo para autos con motor de gasolina 1.5 l]: Relé de alimentación de la electrónica del motor, Unidad de control del motor, Inyector cilindros 1, 2, 3 y 4, Ajustador de leva de escape A cilindros 1, 2, 3 y 4, Ajustador de leva de escape B cilindros 1, 2, 3 y 4, Resistencia de calentamiento para el sistema de ventilación del cárter del motor
- 7.5A Interruptor de luz de freno
- 7.5A [Solo para vehículos con motor de gasolina 2.0 l]: Motor actuador de la persiana del radiador, Bomba de refrigeración del aire de carga, Bomba de refrigeración del aceite de la caja de cambios, Válvula del circuito de refrigerante para el bloque de cilindros, Resistencia de calentamiento para el sistema de ventilación del cárter del motor, Unidad de control del sistema de diagnóstico de fugas del tanque de combustible, Válvula de derivación del turbocompresor, Válvula de mariposa del colector de admisión, Válvula de control de la boquilla de enfriamiento del pistón, Válvula de cierre de refrigerante, Válvula solenoide para el circuito de circulación de refrigerante, Válvula reguladora de presión de aceite, Bomba de circulación de refrigerante, Válvula del circuito de refrigerante de la caja de cambios
- 10A [Solo para autos con motor de gasolina 1.4 l], [Solo para autos con motor de gasolina 1.5 l]: Motor actuador de la persiana del radiador, Bomba de refrigeración del aire de carga, Bomba de refrigeración del aceite de la caja de cambios, Válvula del circuito de refrigerante para el bloque de cilindros, Resistencia de calentamiento para el sistema de ventilación del cárter del motor, Unidad de control del sistema de diagnóstico de fugas del tanque de combustible, Válvula de derivación del turbocompresor, Válvula de mariposa del colector de admisión, Válvula de control de la boquilla de enfriamiento del pistón, Válvula de cierre de refrigerante, Válvula solenoide para el circuito de circulación de refrigerante, Válvula reguladora de presión de aceite, Bomba de circulación de refrigerante, Válvula del circuito de refrigerante de la caja de cambios
- 10A [Solo para autos con motor de gasolina 1.4 l], [Solo para autos con motor de gasolina 1.6 l], [Solo para autos con motor de gasolina 1.5 l]: Sonda Lambda 1 después del neutralizador: Elemento calefaccionado de la sonda Lambda 1 después del convertidor catalítico, Sonda Lambda después del neutralizador; Sonda Lambda 1 antes del neutralizador: Elemento calefaccionado de la sonda Lambda, Sonda Lambda
- 15A [Solo para vehículos con motor de gasolina 2.0 l]: Sonda Lambda 1 después del neutralizador: Elemento calefaccionado de la sonda Lambda 1 después del convertidor catalítico, Sonda Lambda después del neutralizador; Sonda Lambda 1 antes del neutralizador: Elemento calefaccionado de la sonda Lambda, Sonda Lambda
- 10A [Solo para vehículos con motor de gasolina 2.0 l]: Bobina de encendido 1, 2, 3 y 4 con etapa de salida, Válvula de control de suministro de aire secundario, Válvula 1 para el control de sincronización de la válvula de escape, Válvula 1 del control de sincronización de la válvula de admisión, Válvula solenoide 1 del absorbedor, Bomba de circulación del calefactor
- 20A [Solo para autos con motor de gasolina 1.4 l], [Solo para autos con motor de gasolina 1.6 l], [Solo para autos con motor de gasolina 1.5 l]: Bobina de encendido 1, 2, 3 y 4 con etapa de salida, Válvula de control de suministro de aire secundario, Válvula 1 para el control de sincronización de la válvula de escape, Válvula 1 del control de sincronización de la válvula de admisión, Válvula solenoide 1 del absorbedor, Bomba de circulación del calefactor
- 15A Unidad de control de la bomba de combustible, Relé de alimentación de la electrónica del motor [Según la configuración]
- 40A [Solo para autos con motor de gasolina 1.4 l], [Solo para autos con motor de gasolina 1.5 l]: Motor de la bomba de aire secundario, Relé de la bomba de aire secundario
- 50A [Solo para vehículos con motor de gasolina 2.0 l], [Solo para autos con motor de gasolina 1.6 l]: Motor de la bomba de aire secundario, Relé de la bomba de aire secundario
- 30A Unidad de control de la transmisión automática, Bomba hidráulica adicional 1 para el aceite de la caja de cambios
- 15A Relé de la bocina
- 20A Relé de alimentación de la electrónica del motor
- 7.5A Unidad de control ABS, Unidad de control del motor, Relé principal
- 7.5A Unidad de control para el monitoreo de la batería, Interfaz de diagnóstico del bus de datos
- 30A Relé 1 del motor del limpiaparabrisas, Relé 2 para el motor del limpiaparabrisas
- 15A [Solo para vehículos con motor de gasolina 2.0 l] Unidad mecatrónica de la caja de cambios DSG
- 30A [Según la configuración]: Unidad mecatrónica de la caja de cambios DSG, Unidad de control de la transmisión automática
- 7.5A Unidad de control del motor
- 30A Arrancador
- 15A Unidad de control para el bloqueo del diferencial entre ruedas
- Relé de arranque 1
- Relé de arranque 2
- Relé de la bocina
- Relé de la bomba de aire secundario
- Relé principal
- Relé de alimentación de la electrónica del motor [Según la configuración]
- Relé 1 del motor del limpiaparabrisas
- Relé 2 para el motor del limpiaparabrisas
- Alimentación para fusibles: Fusible 4 a 12 en la caja de fusibles C, Fusible 14 en la caja de fusibles C, Fusible 52 en la caja de fusibles C, Fusible 39 en la caja de fusibles C, Fusible 53 en la caja de fusibles C, Fusible 42 en la caja de fusibles C, Relé de calefacción de la luneta trasera, Relé de toma de corriente, Fusible 40 en la caja de fusibles C, Relé de alimentación del terminal 15, Fusible 32 a 35 en la caja de fusibles C, Fusible 49 en la caja de fusibles C
- Generador con regulador de voltaje
- Conector de batería
- Unidad de control de la dirección asistida
- Alimentación para fusibles: Fusible 15 a 19 en la caja de fusibles C, Fusible 21 en la caja de fusibles C, Fusible 23 a 27 en la caja de fusibles C, Fusible 43 a 45 en la caja de fusibles C, Fusible 30 en la caja de fusibles C, Fusible 51 en la caja de fusibles C, Fusible 2 en la caja de fusibles C
- Ventilador del radiador

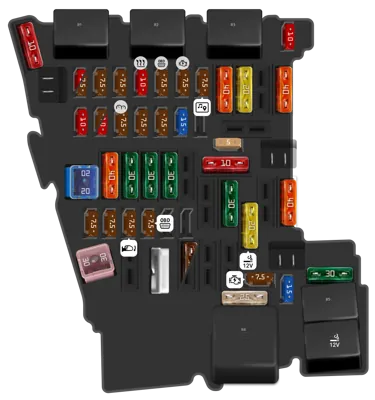

Panel de fusibles interior

Panel de fusibles interior
N°ADescripción
- 10A Relé del parabrisas calefaccionado [Para vehículos con parabrisas calefaccionado]
- 10A Unidad de control electrónica de la columna de dirección
- 10A Unidad de control de la red de a bordo [Para mercados americanos]
- 7.5A Sirena de alarma [Para vehículos con alarmas de seguridad]
- 7.5A Interfaz de diagnóstico del bus de datos, Relé del sistema de arranque remoto [Solo para vehículos con arranque remoto del motor] [Solo para vehículos con preparación para reequipamiento con arranque remoto del motor]
- 7.5A Palanca selectora, Solenoide de interbloqueo de extracción de la llave de encendido [Para vehículos sin sistema de autorización de acceso y arranque del motor]
- 10A Panel de control de calefacción/aire acondicionado, Relé de calefacción de la luneta trasera, Relé del embrague electromagnético
- 7.5A Conector de diagnóstico, Botón del freno de estacionamiento electromecánico, Sensor de lluvia y luz [Para vehículos con sensor de lluvia y luz], Interruptor de luz giratorio, Botón del freno de estacionamiento, Sensor de alarma [Para vehículos con alarmas de seguridad], [Para vehículos con iluminación estética]: Iluminación de contorno de lámpara de techo 1, 2 y 3 del panel frontal, Lámpara de iluminación estética para la puerta del pasajero delantero, Lámpara de iluminación estética de la puerta del conductor, Luz de la guantera
- 7.5A Unidad de control electrónica de la columna de dirección, Interruptor de encendido y arranque
- 7.5A Pantalla para control frontal, unidad de visualización e información
- 40A Unidad de control de la red de a bordo
- 20A Unidad de control del sistema de información electrónica 1
- 40A Unidad de control del ventilador de aire de suministro
- 10A Unidad de control electrónica del bloqueo de la columna de dirección [Para vehículos con sistema de autorización de acceso y arranque del motor]
- 7.5A Compartimento de almacenamiento con interfaz para teléfono móvil [Para autos con cargador de teléfono], Conector USB 1
- 10A Desde julio de 2022: Compartimento de almacenamiento con interfaz para teléfono móvil [Para autos con cargador de teléfono], Toma de carga USB 1 [Para vehículos con toma de carga USB], Conector USB 1
- 7.5A Tablero de instrumentos, Unidad de control para el módulo de llamada de emergencia y unidad de comunicación [Para vehículos con un módulo de llamada de emergencia]
- 7.5A Cámara de visión trasera [Para vehículos con cámara de visión trasera]
- 7.5A Interfaz del sistema de autorización de acceso y arranque [Para vehículos con sistema de autorización de acceso y arranque del motor]
- 15A Relé de la bomba de vacío [Para autos con motor de gasolina de 1.4 l]
- 20A Unidad de control del techo corredizo [Para vehículos con techo corredizo]
- 40A Unidad de control de la red de a bordo
- 30A Unidad de control de la puerta del conductor, Motor del elevalunas trasero izquierdo
- 30A Unidad de control de la red de a bordo
- 30A Unidad de control de la red de a bordo
- 5A Sensor de presión del circuito de refrigerante
- 10A Relé del sistema de arranque remoto [Solo para vehículos con arranque remoto del motor] [Solo para vehículos con preparación para reequipamiento con arranque remoto del motor]
- 7.5A [Solo para vehículos con monitoreo de punto ciego]: Unidad de control de monitoreo de punto ciego, Unidad de control de monitoreo de punto ciego 2; Unidad de control del sistema de asistencia de estacionamiento [Para vehículos con sistema de asistencia de estacionamiento], Cámara frontal para sistemas de asistencia al conductor [Para vehículos con una cámara frontal de sistemas de asistencia al conductor], Unidad de control de control de crucero adaptativo [Para vehículos con unidad de control de crucero adaptativo]
- 7.5A Unidad de control del airbag, Lámpara indicadora de desactivación del airbag del pasajero delantero, Unidad de control de reconocimiento de asiento ocupado [Para mercados americanos]
- 7.5A Sensor de presión del circuito de refrigerante [Solo para vehículos sin arranque remoto del motor], Módulo de interruptores 1 de la consola central, Espejo retrovisor interior, Interruptor de luz giratorio, Interruptor de luces de reversa, Unidad de control del simpositor, Sensor de calidad del aire, Unidad de control para la calefacción de los asientos traseros [Para vehículos con asientos traseros calefaccionados], Módulo de interruptores 2 de la consola central, Relé de toma de corriente, Sensor de presión del circuito de refrigerante. Botón del freno de estacionamiento
- 7.5A Conector de diagnóstico
- 30A Unidad de control de la puerta del pasajero delantero, Motor del elevalunas trasero derecho
- 20A [Normalmente - con alimentación desde la terminal 15], [La alimentación a través de la terminal 30 es posible]: Toma de 12V, Relé de toma de corriente
- 40A Unidad de control de la red de a bordo
- 30A Unidad de control del paquete de audio digital [Para autos con sistema acústico]
- [Para vehículos con ajuste eléctrico del asiento del conductor]: Panel de control de ajuste del asiento delantero izquierdo, Interruptor de ajuste del soporte lumbar del asiento del conductor; [Para autos con ventilación de asiento]: Ventilador 1 del cojín del asiento delantero izquierdo, Ventilador 1 del respaldo del asiento delantero izquierdo; Unidad de control de ajuste del asiento del conductor [Para autos con ajuste de asiento y función de memoria]
- 7.5A Toma de carga USB 1 [Para vehículos con toma de carga USB]
- - No utilizado (Desde julio de 2022)
- 7.5A Relé de arranque 1, Relé de arranque 2, Sensor de posición del pedal del embrague [Para vehículos con transmisión manual], Relé del sistema de arranque remoto [Solo para vehículos con preparación para reequipamiento con arranque remoto del motor]
- 25A Unidad de control para la calefacción de los asientos traseros [Para vehículos con asientos traseros calefaccionados], Fusible térmico 1 para el ajuste del asiento del pasajero delantero [Para vehículos con ajuste eléctrico del asiento del conductor]
- 15A Unidad de control de amortiguación electrónica [Para vehículos con sistema de control de chasis adaptativo]
- 30A Relé de calefacción de la luneta trasera
- Relé de la bomba de vacío
- Relé del embrague electromagnético
- Relé del parabrisas calefaccionado [Para autos con parabrisas calefaccionado]
- Relé de alimentación de la terminal 15
- Relé de calefacción de la luneta trasera
- Relé de toma de corriente
