Fusibles en el portafusibles/batería

N°	A	Descripción
1		Motor de la bomba de aire secundario [Solo modelos con bomba de aire secundario] / Relé de baja potencia térmica [Solo modelos con motor diésel y caja de cambios manual] / Relé de alta potencia térmica [Solo modelos con motor diésel y caja de cambios manual]
2		Relé de la bomba de combustible / Unidad de control de activación de las bujías de incandescencia [Solo modelos con motor diésel]
3		Unidad de control del ventilador del radiador / Ventilador del radiador
4		Relé de alivio de contacto X
5		Alternador
5		Alternador
6	30A	Unidad de control del ABS
7	30A	Unidad de control del ABS
8	30A	Interruptor térmico del ventilador del radiador / Unidad de control del ventilador del radiador

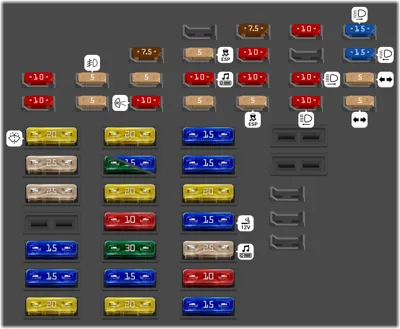

Panel de fusibles interior (Desde Junio 2002)

N°	A	Descripción
1	10A	Relé de retrovisor exterior calefactado, Unidad de control del asiento del conductor con calefacción, Unidad de control del asiento del acompañante con calefacción, Luz de la guantera, Elemento calefactor del surtidor del lavaparabrisas izquierdo/derecho
2	10A	Relé de señal de giro, Bombilla de señal de giro delantera izquierda/derecha, Bombilla de señal de giro trasera izquierda/derecha
3	5A	Conmutador de luces, Regulador de iluminación de interruptores e instrumentos, Relé de luces antiniebla
4	5A	Luz de matrícula
5	7.5A	Conmutador de trampilla de aire fresco/recirculación de aire, Conmutador de aire fresco y de recirculación de aire, Botón SET del sistema de control de crucero (CCS) [sólo CCS], Botón de calefacción del retrovisor exterior, Pedal de embrague interruptor, Conmutador pedal de freno, Sensor de alta presión, Relé conmutador luces de circulación diurna, Centralita climatronic, Ventilador del radiador unidad de control, Unidad de control de puerta del conductor, Conector de 16 pines, autodiagnóstico; Motor de control de alcance de luces izquierdo, Motor de control de alcance de luces derecho
6	5A	Unidad de control central del sistema de confort
7	10A	Interruptor de luz de marcha atrás, Transmisor del velocímetro, Inhibidor de arranque y relé de luz de marcha atrás, Testigo de posición de la palanca selectora P/N, Bombilla de luz de marcha atrás izquierda/derecha, Conector de 16 pines, autodiagnóstico
9	5A	Pulsador TCS y ESP, Centralita ABS, Sensor de ángulo de dirección
10	10A	Unidad de control en cuadro de instrumentos, Radio, Reloj digital
11	5A	Unidad de control en el cuadro de instrumentos, Solenoide de bloqueo de la palanca selectora
12	7.5A	Conector de 16 pines, autodiagnóstico
13	10A	Interruptor de luz de freno
14	10A	Unidad de control Motronic, Relé de alimentación de corriente Motronic, Unidad de control central del sistema de confort (modelos con elevalunas)
15	5A	Sensor de ángulo de dirección para TCS/ESP, Unidad de control de caja automática, Unidad de control en el cuadro de instrumentos
16	10A	Unidad de control del ventilador del radiador
18	10A	Relé de luz antiniebla, Unidad de control en el cuadro de instrumentos, Relé interruptor de luz de cruce y de carretera derecha (para lámpara de descarga de gas), Lámpara de luz de carretera derecha
19	10A	Relé interruptor de luz de cruce y de carretera izquierda (para lámpara de descarga de gas), Bombilla de luz de carretera izquierda
20	15A	Relé interruptor de luces de cruce y de carretera derechas (para lámpara de descarga de gas), Lámpara de luces de cruce del faro derecho
21	15A	Relé del interruptor de luces de cruce y de carretera izquierdas (para lámpara de descarga de gas), Lámpara de luces de cruce del faro izquierdo
22	5A	Unidad de control en el cuadro de instrumentos, Lámpara de luz trasera y de freno derecha, Lámpara de intermitente delantero derecho y de posición lateral, Lámpara de posición lateral trasera derecha
23	5A	Unidad de control en el cuadro de instrumentos, Lámpara de luz trasera y de freno izquierda, Lámpara de intermitente delantero izquierdo y de posición lateral, Lámpara de posición lateral trasera izquierda
24	20A	Interruptor de limpiaparabrisas intermitente, Relé de lavado y limpiaparabrisas intermitente automático (solo para sistema lavafaros)
25	25A	Interruptor del soplador de aire fresco, Unidad de control de Climatronic, Soplador de aire fresco (solo para Climatronic)
26	25A	Interruptor de la luneta trasera con calefacción, Luneta trasera con calefacción
28	15A	Bomba de presurización del sistema de combustible
29	15A	Unidad de control Motronic, Unidad de control sistema de inyección directa diésel
30	20A	Unidad de control para regulación del techo corredizo
31	20A	Conmutador multifunción, Unidad de control de caja automática, Unidad de control del servofreno
32	30A	N30/ N31/ N32/ Inyector, cilindro
32	15A	Códigos de motor ALH y BEW únicamente: Unidad de control del sistema de inyección directa diésel, Regulador de dosificación
33	20A	Vacante
34	10A	Relé de bujías de precalentamiento (sólo códigos de motor ALH y BEW), Válvula de recirculación de gases de escape (sólo códigos de motor ALH y BEW), Válvula solenoide de control de presión de sobrealimentación, Válvula de apertura de inyección (sólo códigos de motor ALH y BEW), Válvula de conmutación de trampilla del colector de admisión variable (sólo códigos de motor ALH y BEW), Válvula de control del árbol de levas de admisión 1 (sólo códigos de motor ALH y BEW), Válvula de recirculación de aire del turbocompresor (sólo códigos de motor ALH y BEW)
35	30A	Toma 3 de 12 V en el maletero
36	15A	Interruptor de luces antiniebla
37	20A	Unidad de control Motronic, Unidad de control del sistema de inyección directa diésel (códigos de motor ALH y BEW), Relé de alimentación de corriente Motronic, Unidad de control central del sistema de confort (modelos con elevalunas), Fusible bomba de vacío de freno
38	15A	Interruptor de apertura remota de la tapa de llenado del depósito, Botón de apertura remota del portón trasero, Unidad de control de la puerta del conductor (modelos con elevalunas), Unidad de control de la puerta del acompañante , modelos con elevalunas
39	15A	Interruptor de luces de emergencia
40	20A	Bocina o bocina de doble tono, Relé de bocina de doble tono
41	15A	Encendedor de cigarrillos, Toma de 12 V
42	25A	Radio
43	10A	Sonda lambda, Medidor de masa de aire, Sonda lambda 2, Sonda lambda después del catalizador, Relé de la bomba de aire secundario, Electroválvula 1 del sistema de filtro de carbón activado, Válvula de entrada de aire secundario, Combustible bomba de diagnóstico del sistema; Códigos de motor ALH y BEW únicamente: Conmutador del pedal del embrague, Conmutador del pedal del freno, Relé de baja potencia térmica, Relé de alta potencia térmica, Elemento calentador para respiradero del cárter
44	15A	Unidad de control del asiento del conductor con calefacción, Unidad de control del asiento del pasajero delantero con calefacción

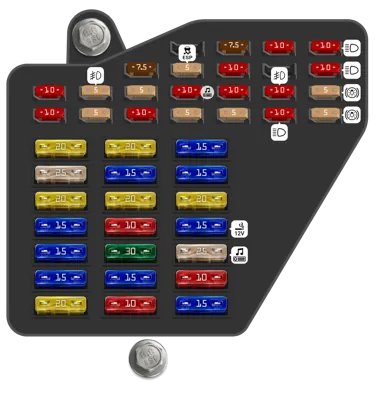

Fuse box location diagram [Mexico]

N°	A	Descripción
1	10A	Relé para retrovisores exteriores calefactables [solo para vehículos con elevalunas manuales] / Unidad de control del asiento calefactable del conductor / Unidad de control del asiento calefactable del acompañante / Luz de la guantera / Resistencias de calefacción para los chorros lavaparabrisas izquierdo y derecho
2	10A	Relé de intermitentes
3	5A	Interruptor de luces / Control de brillo de la retroiluminación de los interruptores y del cuadro de instrumentos / Relé de faros antiniebla
4	5A	X - Luz de matrícula
5	7.5A	Interruptor de ventilación de aire fresco/recirculación / Interruptor del ventilador de aire fresco y recirculación / Botón SET [solo vehículos con control de crucero] / Botón de retrovisor exterior calefactable / Interruptor del pedal de embrague [solo vehículos con transmisión manual] / Interruptor del pedal de freno / Sensor de alta presión [solo vehículos con motores AWV/AWP y sistema de aire acondicionado] / Relé de cambio de luz de conducción diurna / Unidad de control del ventilador del radiador / Conector de diagnóstico de 16 pines / Motor del actuador de control del alcance de los faros izquierdos [solo vehículos con faros de xenón] / Motor del actuador de control del alcance de los faros derechos [solo vehículos con faros de xenón] Faros delanteros]
6	5A	Unidad de control central para sistemas de confort
7	10A	Interruptor de luz de marcha atrás / Velocímetro / Relé de bloqueo de luces de marcha atrás y de arranque [solo vehículos con transmisión automática 01M] / Testigo de posición de la palanca selectora P/N / Testigo de luz de marcha atrás izquierda/derecha / Conector de diagnóstico de 16 pines
9	5A	Botón de desactivación de ASR y ESP / Unidad de control del ABS / Sensor de ángulo del volante [solo vehículos con ASR/ESP]
10	10A	Unidad de control en el cuadro de instrumentos / Radio / Reloj digital
11	5A	Unidad de control en el cuadro de instrumentos / Solenoide de bloqueo del selector [solo vehículos con transmisión automática 01M]
12	7.5A	Conector de diagnóstico de 16 pines
13	10A	Interruptor de luz de freno
14	10A	Unidad de control central para sistemas de confort [solo vehículos con elevalunas eléctricos]
15	5A	Sensor de ángulo del volante [solo vehículos con ASR/ESP] / Unidad de control de la transmisión automática [solo Vehículos con transmisión automática 01M] / Unidad de control en el cuadro de instrumentos
16	10A	Unidad de control del ventilador del radiador C1781 [solo para vehículos con aire acondicionado]
18	10A	Relé de faros antiniebla / Unidad de control en el cuadro de instrumentos / Relé de luz de carretera y de cruce del faro derecho [solo para vehículos con faros de xenón] / Bombilla de luz de carretera del faro derecho
19	10A	Relé de luz de carretera y de cruce del faro izquierdo [solo para vehículos con faros de xenón] / Lámpara de luz de carretera del faro izquierdo
20	10A	Relé de luz de carretera y de cruce del faro derecho [solo para vehículos con faros de xenón] / Lámpara de luz de cruce del faro derecho
21	10A	Relé de luz de carretera y de cruce del faro izquierdo [solo para vehículos con faros de xenón] / Lámpara de luz de cruce del faro izquierdo
22	5A	Unidad de control en el cuadro de instrumentos / Bombilla de luz de freno y luz de posición derecha / Bombilla de luz de intermitentes y luz de posición delantera derecha / Bombilla de luz de posición trasera derecha
23	5A	Unidad de control en el cuadro de instrumentos / Bombilla de luz de freno y luz de posición izquierda / Luz de giro Bombilla de la luz de posición delantera izquierda y de señalización / Bombilla de la luz de posición trasera izquierda
24	20A	Interruptor del limpiaparabrisas intermitente / Relé del lavaparabrisas intermitente [solo para vehículos con sistema de limpieza de faros]
25	25A	Interruptor del ventilador de alimentación
26	20A	Interruptor de la calefacción de la luneta trasera / Elemento calefactor de la luneta trasera
27	15A	Sin uso
28	15A	Bomba de combustible (FP) [excepto para vehículos con motor diésel]
29	15A	Unidad de control Motronik / Unidad de control del sistema de inyección del motor diésel
30	20A	Unidad de control del techo corredizo
31	20A	Interruptor multifunción [solo para vehículos con transmisión automática 01M] / Unidad de control de la transmisión automática / Unidad de control del servofreno [solo para vehículos con motor AWV]
32	15A	[solo para vehículos con motor diésel]: Unidad de control del sistema de inyección del motor diésel / Alimentación del ciclo de la bomba de inyección de combustible Regulador
33	20A	Sin uso
34	10A	Relé de bujías de incandescencia [solo para vehículos con motores ALH] / Válvula EGR [solo para vehículos con motores ALH y BEW] / Electroválvula limitadora de presión de sobrealimentación [solo para vehículos con motores ALH y BEW] / Válvula de control de la sincronización de la inyección [solo para vehículos con motores ALH] / Válvula de conmutación del estrangulador [solo para vehículos con motores ALH] / Válvula de ajuste de la sincronización de la válvula de admisión 1 [solo para vehículos con motores ALH y BEW] / Válvula de derivación del turbocompresor [solo para vehículos con motores ALH y BEW]
35	30A	Toma de 12 V 3 [en el maletero]
36	15A	Conmutador de faros antiniebla
37	10A	Unidad de control Motronic [solo para vehículos con motores AVH/AZG] / Unidad de control del sistema de inyección diésel [solo para vehículos con motores ALH] / Relé de alimentación Motronic / Unidad de control central del sistema de confort [solo para vehículos con elevalunas manuales]
38	15A	Interruptor de desbloqueo remoto de la tapa del depósito de combustible [solo para vehículos con elevalunas eléctricos] / Unidad de control de la puerta del conductor / Unidad de control de la puerta del acompañante
39	15A	Interruptor de las luces de emergencia
40	20A	Bocina de dos tonos / Relé de la bocina de dos tonos
41	15A	Encendedor / Toma de 12 V
42	25A	Radio
43	10A	[solo para vehículos con motores AVH/AZG y AWV/AWP]: Sonda lambda / Medidor de masa de aire / Sonda lambda 2 / Sensor lambda / Sonda después del catalizador / Relé de la bomba de aire secundario / Electroválvula 1 del depósito (controlada por una señal modulada) / Válvula de control de suministro de aire secundario / Bomba de diagnóstico del sistema de combustible // [solo para vehículos con motores ALH y BEW]: Interruptor del pedal del embrague / Interruptor del pedal del freno / Relé de calefacción de baja potencia [solo para vehículos con transmisión manual] / Relé de calefacción de alta potencia [solo para vehículos con transmisión manual] / Resistencia de calefacción para el sistema de ventilación del cárter del motor
44	15A	Unidad de control de la calefacción del asiento del conductor / Unidad de control de la calefacción del asiento del acompañante

Relés en la placa del relé

N°	A	Descripción
-	30A	Fusible térmico del elevalunas
-		Fusible de la bomba de vacío del freno [solo modelos del año 2003], Vacío [a partir del año 2004]
-	30A	Fusible del motor del alerón trasero [solo modelos de 1.8 l] [modelos de 2003, 2004 y 2005]
1		Relé de bocina de doble tono
2		Relé de alivio de contacto X
4		Relé de bomba de combustible, Relé de bujías de incandescencia [solo códigos de motor ALH, ATD, AXR], Relé de limpiaparabrisas intermitente automático/sensor de lluvia

Portador de relés encima de la placa de relés

N°	A	Descripción
-	15A	Fusible del sistema de alarma antirrobo e inmovilizador, fusible de la telemática [a partir del año de modelo 2004]
-	15A	Fusible del cierre centralizado del sistema de alarma antirrobo
-	20A	Fusible de la bomba de vacío del freno [a partir del año de modelo 2004][solo para caja de cambios automática], fusible para mecatrónica para caja de cambios de doble embrague [a partir del año de modelo 2004][solo código de motor BEW][para modelos con caja de cambios directa, DSG 02E]
3		Relé de inhibición del motor de arranque (interruptor del pedal del embrague) [solo caja de cambios manual]
4		Relé de luces antiniebla
7		Relé de conmutación de luces diurnas [solo para luces diurnas]
9		Relé de bocina de alarma [solo para telemática]
10		Relé de intermitentes para alarma antirrobo [solo para telemática], Relé de 3.ª velocidad del ventilador del radiador [solo 1,8 l]
11		Relé de inhibición del motor de arranque y luz de marcha atrás [solo para caja de cambios automática, 01M], Relé de inhibición del motor de arranque [a partir del año de modelo 2005] [solo modelos con caja de cambios automática de 6 velocidades 09G, con Tiptronic]
12		Relé de alimentación de tensión del terminal 30 [solo modelos con diésel] Motores]
